HAMLIN55300型小电流霍尔效应传感元件

　　在低压配电回路信号采集、小型自动化设备电流监测、新能源低压辅助回路电流采样这类场景里，非接触式的小电流检测元件一直是结构设计和电气选型时容易被忽略但又直接影响整套设备采样精度的部件，这款开环式霍尔电流传感元件的三维结构，完全还原了HAMLIN55300系列产品的实际装配形态，能直接嵌入到各类设备的电气安装仓结构设计中做干涉校验。从功能特性上看，这类霍尔效应传感器依托磁平衡工作原理，不需要串入被测回路，仅需要将被测导线穿过元件中部的开槽检测通道，就能实现直流、交流乃至脉冲电流的非接触式信号采集，不会对被测回路的阻抗产生额外影响，也避免了传统分流器采样带来的发热、绝缘隔离难度大的问题，尤其适合对安装空间有严格限制、

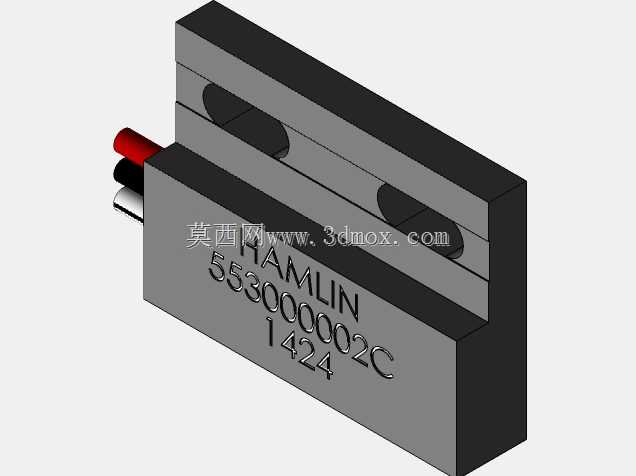

　　需要强弱电隔离的小电流检测场景。做这个三维结构的时候，首先还原了元件的分体式磁芯结构，上下两层的黑色磁轭部分是坡莫合金材质的导磁结构，中间预留的两个圆形穿线孔位完全匹配实际产品的过线尺寸，能容纳直径不超过6mm的单股或多股导线穿过，设计时特意将磁芯的开合缝隙做了精准还原，这个缝隙的尺寸直接决定了霍尔芯片的采样灵敏度，建模时没有随意简化该结构，就是为了方便后续做设备整体电磁兼容仿真时能直接调用模型参数。元件主体的灰色壳体是阻燃PBT注塑材质，壳体表面蚀刻的型号标识位置、字符深度都和实物保持一致，侧边伸出的三根引出引脚分别对应电源正、信号输出、电源负，引脚的伸出长度、引脚间距都按照实际产品的安装尺寸做了1:1还原，

　　在做PCB板布局或者安装支架设计时，可以直接匹配引脚位置做焊盘或者固定结构的设计，不需要反复核对二维手册的尺寸参数。安装边界方面，这款传感器整体为长方体块状结构，没有额外的外置固定耳，实际安装时可以通过壳体侧面的贴合面用环氧胶固定在安装板上，也可以配套设计简易的卡扣式固定座，建模时特意保留了壳体所有的倒角和拔模斜度，避免在做装配干涉检查时出现模型和实物尺寸不符导致的装配卡滞问题。不同于大电流霍尔传感器需要配套的磁环屏蔽结构，这款小电流检测元件的磁芯集成在壳体内部，不需要额外做外部磁屏蔽设计，在做小型控制柜、手持检测设备、电池管理系统的采样回路设计时，直接将模型导入装配体，预留好穿线空间和引脚焊接空间即可，

　　元件的整体厚度控制在极小的尺寸范围内，哪怕是在厚度不足20mm的超薄安装仓内也能顺利布置。在实际的设备调试场景中，这类霍尔传感器的输出信号可以直接对接运算放大电路或者AD采样端口，不需要额外的信号调理电路，结构设计时只要注意让被测导线尽量处于穿线孔的中心位置，就能最大程度降低外部杂散磁场对采样精度的影响，建模时还原的穿线孔同轴度公差和实物保持一致，能帮助设计人员在布线阶段就规划好导线的走线路径，避免后期调试时出现采样偏差。
