管式摩托车车架三维结构设计

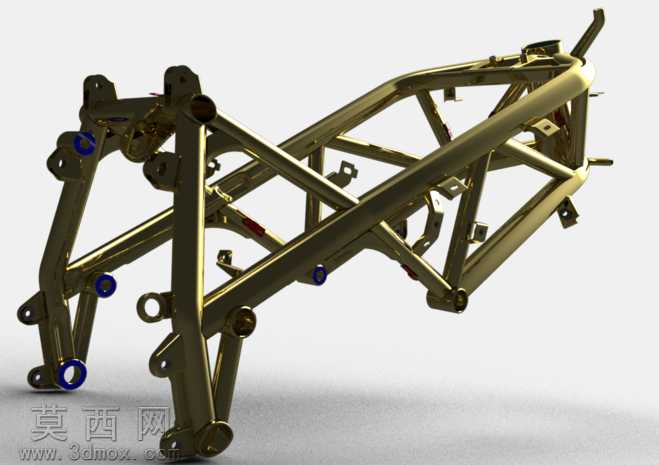

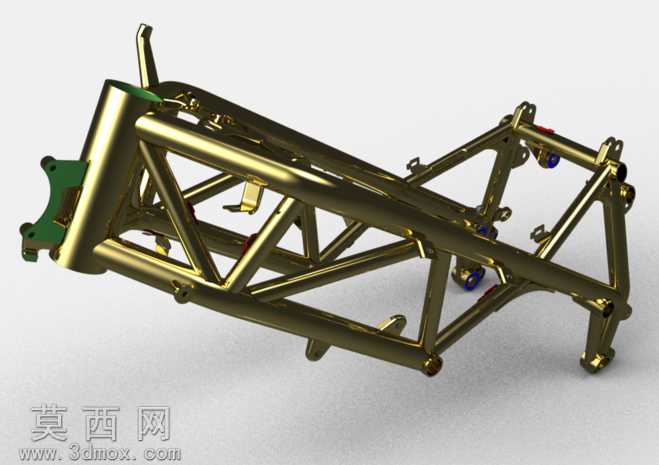

本作品为摩托车管式承载车架的三维建模设计成果，建模阶段以机车行驶的力学承载需求为核心逻辑，首先梳理车架各安装点位的空间坐标：包括转向立管的安装基准、后摇臂铰接点的位置公差、发动机挂载位的固定孔位、座椅支撑面的弧度基准、油箱安装位的限位结构，确保所有点位符合常规跨骑式摩托车的装配尺寸要求。建模过程采用线框搭建立体骨架的方式，先绘制各段管材的中心轨迹线，再根据不同部位的受力需求匹配对应管径与壁厚的圆管型材，对受力集中的转向连接区域、后摇臂铰接区域、发动机挂载区域采用加厚管材或局部补焊加强筋的结构设计，避免应力集中导致的车架变形。管材衔接处采用相贯线切割的焊接结构设计，每一处管材交接位置都做了贴合度处理，还原真实焊接工艺的拼接形态，同时预留了各附件的安装凸台与螺纹孔位，包括线束固定卡扣位、覆盖件安装支架、脚踏固定座等细节结构。材质渲染阶段采用金属黄铜质感的饰面处理，对管材表面做了轻微的拉丝纹理效果，还原金属管材的哑光金属质感，对安装孔位的衬套部位采用深蓝色橡胶材质做区分，突出不同部件的材质差异，渲染时采用柔和的影棚光源，从多个角度打光凸显车架的桁架结构层次，将管材交错的空间立体感完整呈现，阴影部分做了柔化处理，避免生硬阴影遮挡结构细节。整个车架采用空间桁架式结构，通过多段管材的三角形排布提升整体抗扭刚度，在保证结构强度的同时尽可能降低车架自重，前后载荷传递路径经过优化，转向受力可通过主立管分散到两侧主管传递至后部承载结构，发动机挂载位的受力可通过多根斜向管材分散到整个车架主体，避免局部受力过载，整体结构兼顾了轻量化与刚性需求，可作为摩托车改装设计、车架力学分析的参考三维模型。
