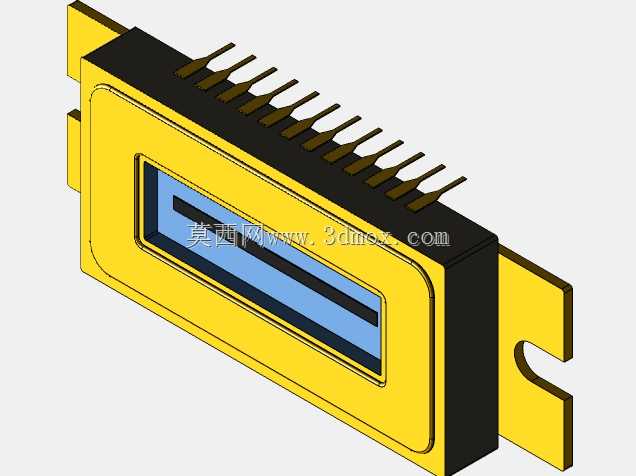

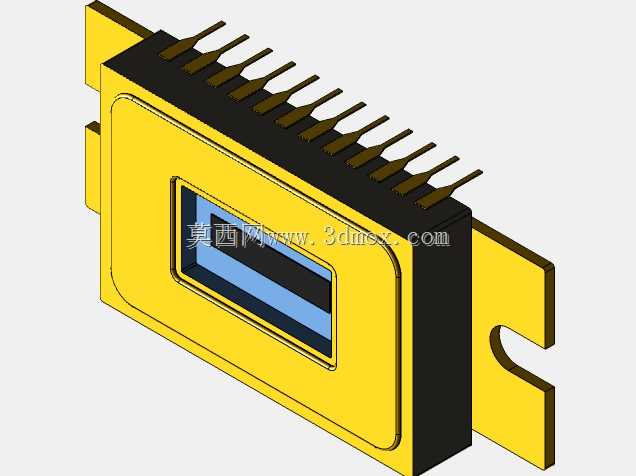

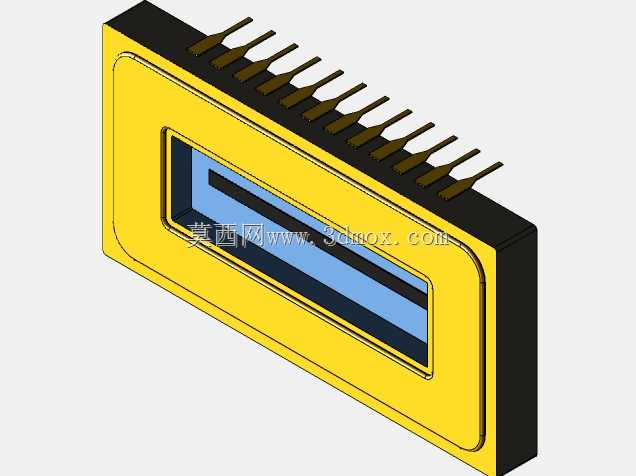

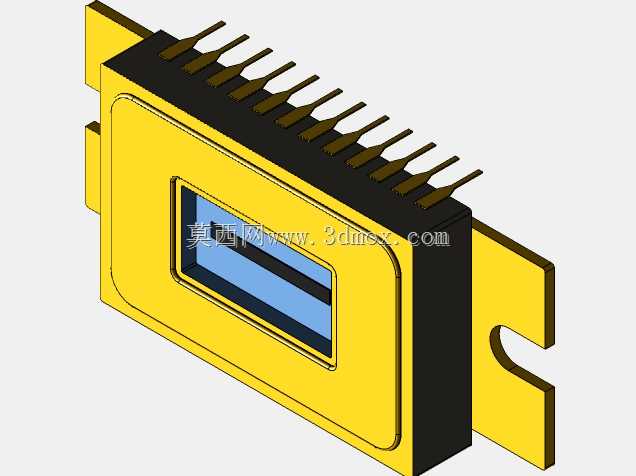

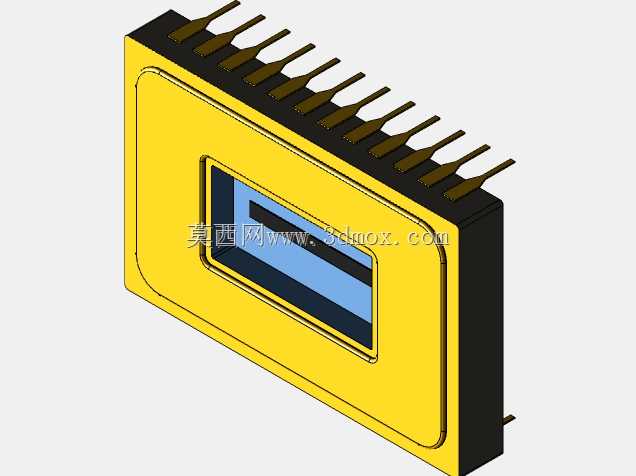

滨松S7030与S7031系列CCD区域图像传感器结构

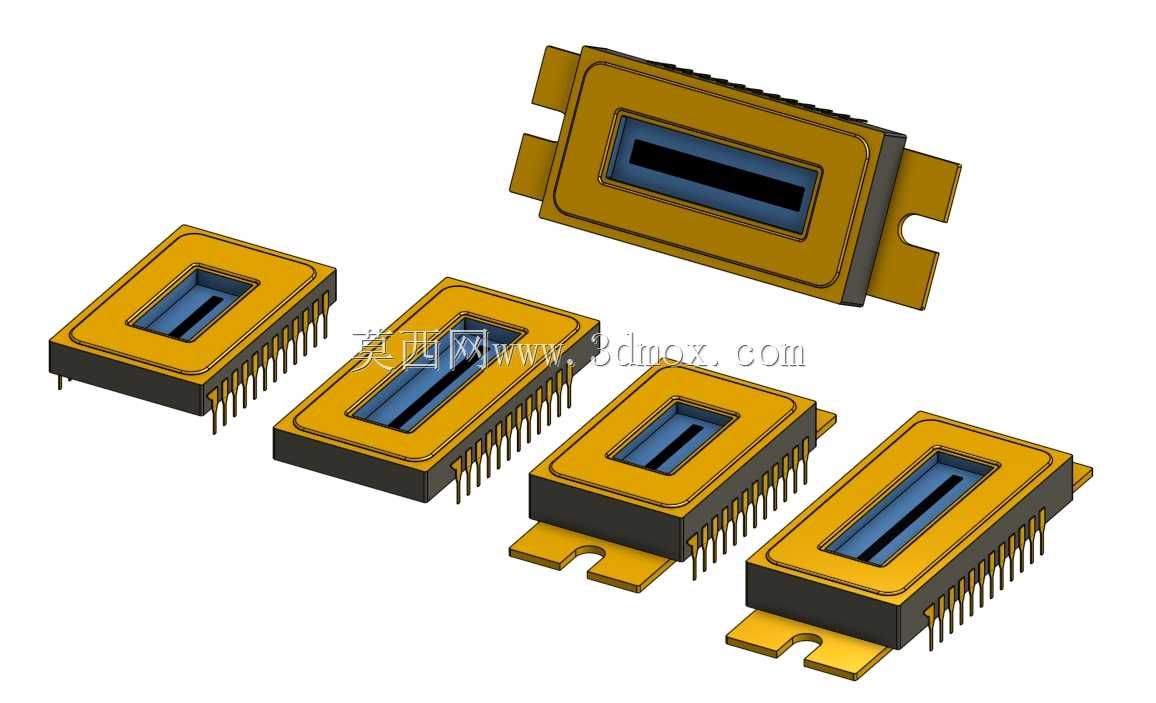

在工业视觉检测、光谱分析、高精度尺寸测量这类对成像一致性要求严苛的场景里，线阵与面阵结合的CCD传感元件一直是核心成像部件，滨松该系列CCD区域图像传感器的三维结构，完全依照器件标称的物理尺寸搭建，可直接用于光学检测设备的整机结构布局校核，避免设计阶段出现光学路径干涉、安装位错配的问题。从实际设备集成的角度看，这类传感器常被部署在高速在线检测工位，比如薄膜表面瑕疵筛查、PCB线路板外观检测、精密零件二维尺寸量测环节，需要和镜头、光源、PCB安装座做精准的位置匹配，模型还原了不同规格型号的引脚排布、封装外形差异，涵盖非冷却型与TEC冷却型的结构区别：非冷却款的封装厚度更薄，适合空间紧凑的嵌入式视觉模组；带TEC冷却的型号预留了散热结构的安装位，引脚间距与封装固定耳的开孔位置完全匹配器件手册的安装边界，能直接导入装配体做干涉检查。设计这类传感元件的三维模型时，核心要把控的是感光窗口的位置精度——感光面的中心基准、窗口的长宽尺寸、窗口到封装底面的高度差，这几个尺寸直接决定了光学系统的后焦距计算是否准确，一旦基准偏移，就会出现成像离焦、视场覆盖不全的问题。模型里不同像素规格的器件做了外形区分：532x64像素、1044x64像素、1044x128像素的型号，封装长度、引脚数量都对应实际器件参数，固定安装耳的开孔位置、引脚伸出长度都做了1:1还原，不管是做DIP直插的焊盘设计，还是做传感器固定座的结构设计，都能直接提取尺寸参考。另外要注意的是，带TEC冷却的型号需要预留散热片的安装空间，模型里封装侧面的散热贴合面平整度、固定孔位都做了还原，在做整机热设计的时候，可以直接依托这个模型规划散热路径，避免冷却结构和周边的光路、电路部件出现空间冲突。对于做光学设备结构设计的工程师来说，这类精准的元件模型能大幅减少样机阶段的改模次数，不用等实物器件到手再核对安装尺寸，在方案设计阶段就能完成整机的布局校验，尤其是多传感器拼接的宽幅检测场景，能直接通过模型排布传感器的安装位置，计算相邻传感器的拼接间隙，保证成像视场的无缝衔接。
