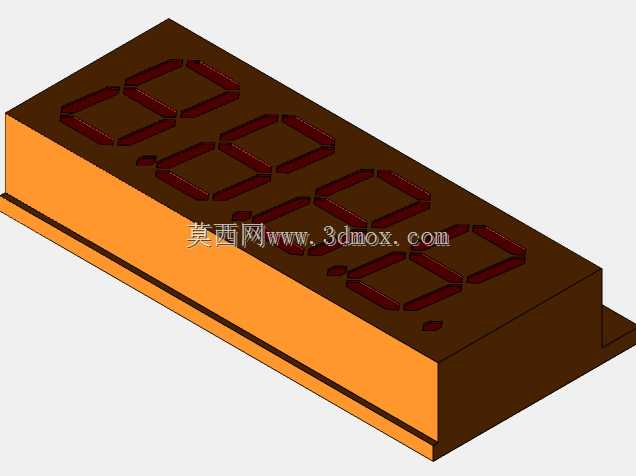

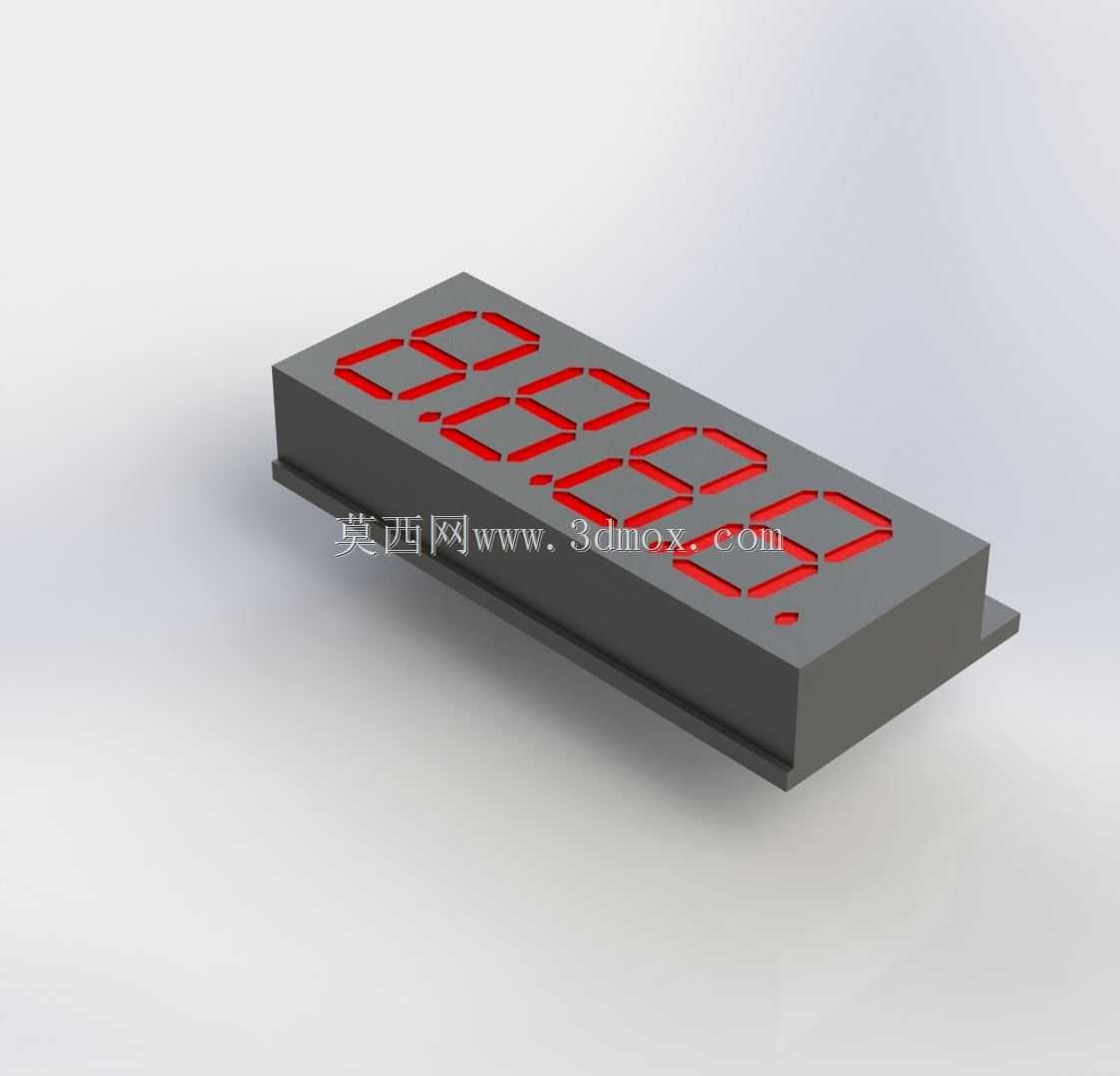

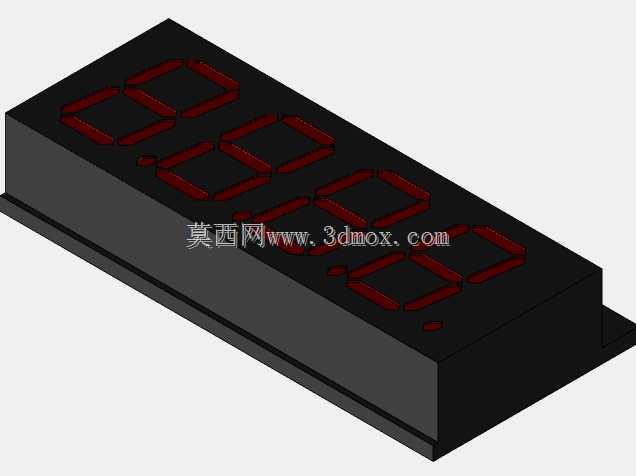

做工业控制板卡、小型检测设备的数显界面设计时,这类四位七段LED显示器件是绕不开的基础选型件,很多刚入行的结构工程师容易忽略数码管的安装边界尺寸,导致面板开模后出现装配干涉、显示窗口对位偏移的问题,这个模型完全按照实物的安装公差做了还原,能直接导入面板装配体做干涉检查。从实际应用场景来看,这类四位显示件常被用在温控器面板、小型计数器、直流电源电压电流显示、流水线计件终端这类不需要复杂图形显示、只需要输出数字量的设备上,相比点阵屏或者彩色液晶屏,它的驱动逻辑简单,亮度高,在工业车间强光环境下的可视距离更远,抗干扰能力也更强,不需要复杂的通讯协议就能直接通过段码驱动点亮。设计这个模型的时候,首先还原了黑色环氧塑封的本体结构,本体的侧边做了微小的脱模斜度,和实际注塑生产的零件特征一致,底部的引脚排布按照标准2.54mm间距做了定位,每个引脚的直径、伸出长度都和实物匹配,做PCB封装适配的时候可以直接对齐孔位,不用反复核对引脚间距。显示面的红色段码区域做了下沉处理,和塑封本体的表面形成0.2mm左右的高度差,模拟实际产品表面的柔光罩结构,每个段码的笔画宽度、段与段之间的间隙都按照实物比例还原,做面板丝印对位的时候,可以直接把显示窗口的轮廓投影到面板零件上,避免出现窗口遮挡段码的问题。安装边界方面,模型还原了本体两侧的微小定位凸台,很多工程师做面板设计时容易漏掉这个凸台的让位槽,导致装配时数码管被顶起,和PCB之间出现虚焊,这个模型把凸台的尺寸、位置都做了精确还原,装配时可以直接在面板内侧开出对应的让位槽。另外模型也还原了每个数字右下角的小数点段,做带小数位的数值显示设计时,可以直接对应小数点的位置,不用额外调整丝印位置。从结构强度来看,这类数码管的塑封本体硬度不高,装配时不能承受过大的压紧力,模型里本体的壁厚也和实物一致,做压条设计的时候可以参考壁厚设置压合的行程,避免压坏塑封外壳导致内部芯片受损。很多新手工程师在选型时只看数码管的显示位数,忽略了本体厚度和引脚长度,导致PCB和面板之间的距离设计不合理,要么引脚过长顶到面板背面,要么引脚过短无法穿过PCB焊盘,这个模型把本体总厚度、引脚伸出长度、显示面到安装定位面的距离都做了1:1还原,导入装配体后可以直接测量这些关键尺寸,快速确定PCB和面板之间的安装间距,减少打样后的改模次数。
