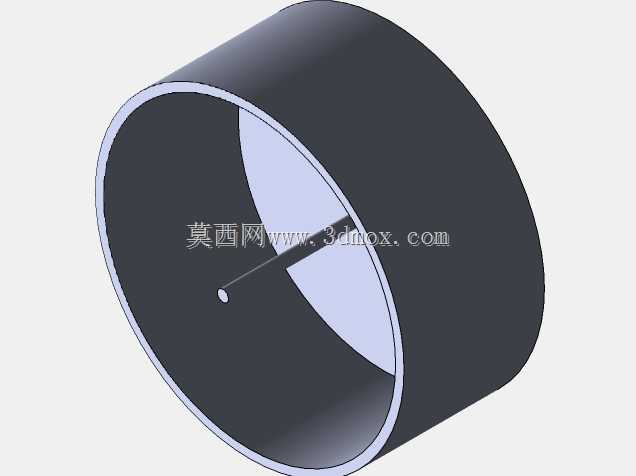

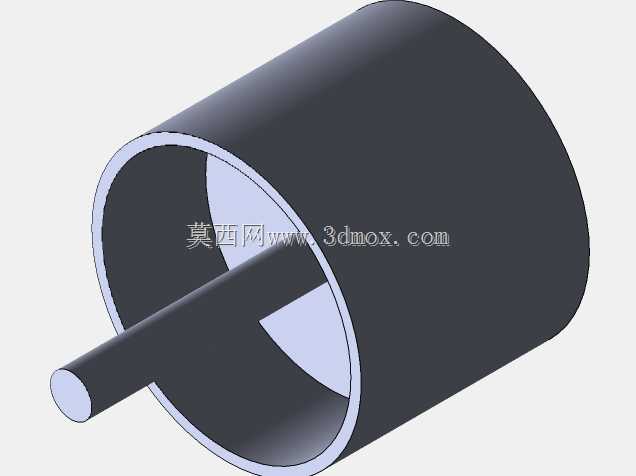

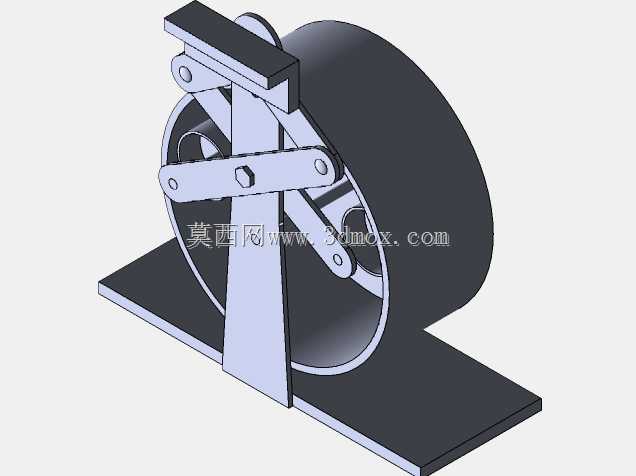

该制动机构主要面向需要动能回收的轮式行走设备配套场景,常见于短途代步载具、小型工程巡检设备的行走轮系侧装位,可在常规行车制动过程中联动动能回收组件,将轮体转动的动能转化为可回收利用的能量,同时完成制动减速动作,区别于传统纯摩擦式刹车的能量损耗特性。整套机构以卧式圆柱制动鼓作为核心制动作用载体,鼓体侧面预留传动连接位,可直接与行走轮轴通过键连接实现同步转动,制动鼓下方设置一体式平板安装底座,底座上预留两组对称的安装孔位,可直接通过螺栓固定在设备机架的安装平面上,安装时需保证制动鼓中心与轮轴中心同轴度误差不超过0.1mm,避免转动过程中出现偏磨抖动。

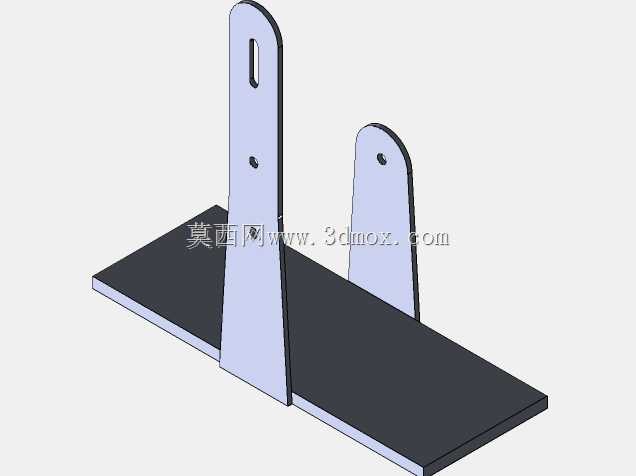

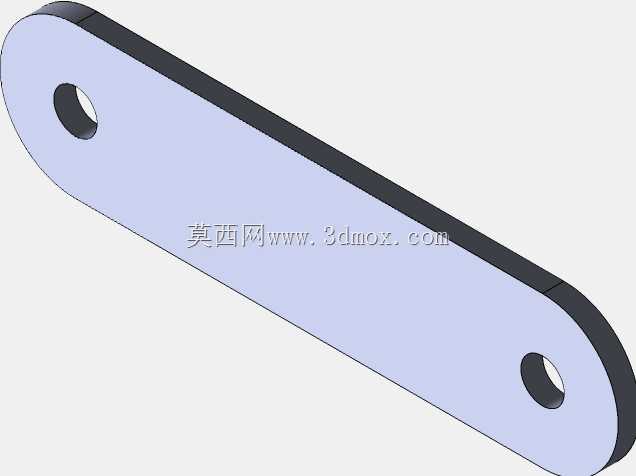

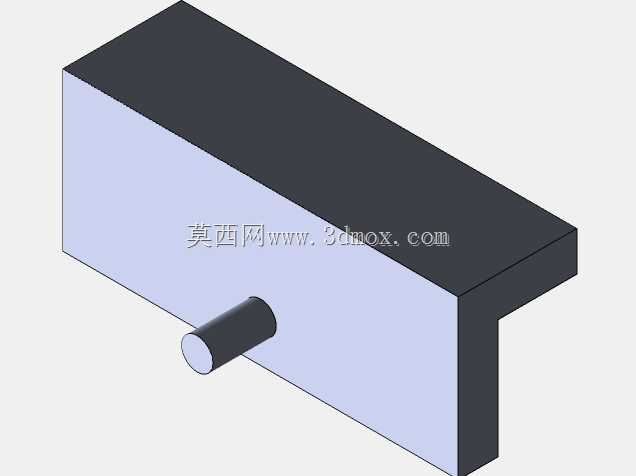

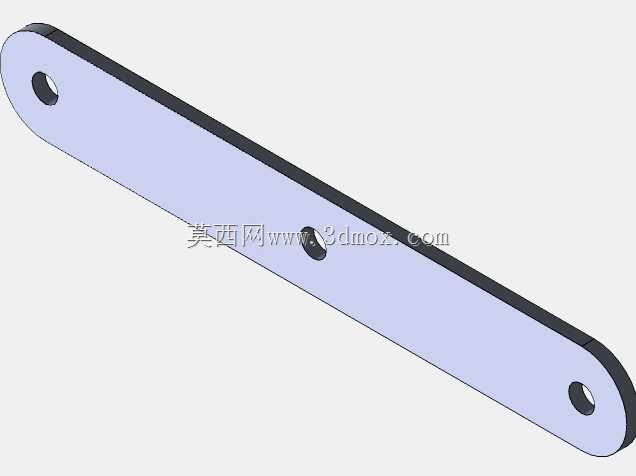

制动执行部分采用多连杆杠杆传动结构,竖向支撑立板垂直固定在安装底座上,作为整套杠杆组件的支撑基准,多组铰接连杆通过销轴连接在立板的对应铰接点位上,上端设置制动触发压块,可外接制动拉索或推杆组件,当外力作用在压块上时,连杆组通过铰接点的力臂传导,将制动力放大后传递到制动鼓内侧的摩擦作用面,通过面接触摩擦实现制动鼓的减速停转,连杆的铰接点位均做了等强度设计,在保证力臂传动比满足制动需求的前提下,尽可能缩小连杆的横向占用空间,避免与周边轮系护板、传动带等部件发生运动干涉。
设计过程中优先考虑了机构的运动边界校核,所有连杆在最大制动行程、完全释放两个极限位置下,均不会超出安装底座的轮廓范围,制动鼓的外圆与安装底座上表面预留足够的安全间隙,不会在转动过程中剐蹭底座平面;整套机构的外露部件均做了等壁厚设计,在满足结构强度的前提下控制整体重量,适配小型载具的轻量化安装需求,摩擦作用面的接触角度经过反复调整,可保证制动过程中制动力线性输出,避免出现抱死顿挫的情况,同时联动的动能回收触发结构集成在连杆组的传动路径上,制动动作触发的同时即可带动回收组件接入,无需额外设置独立的触发驱动件,简化了配套设备的管路与线路布置。
