鼓式制动器液压制动轮缸结构设计

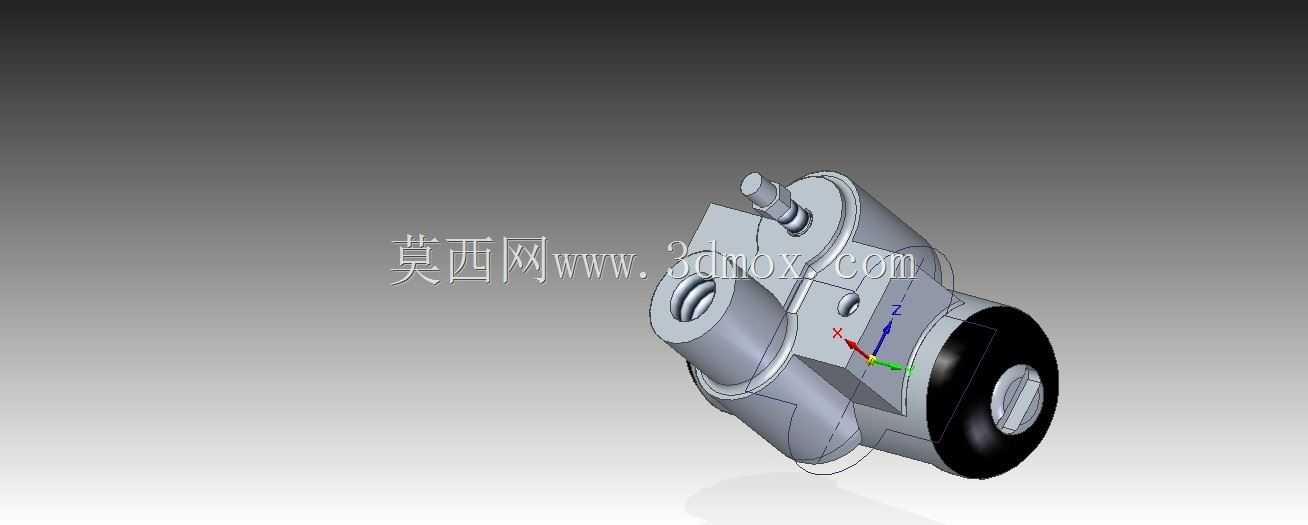

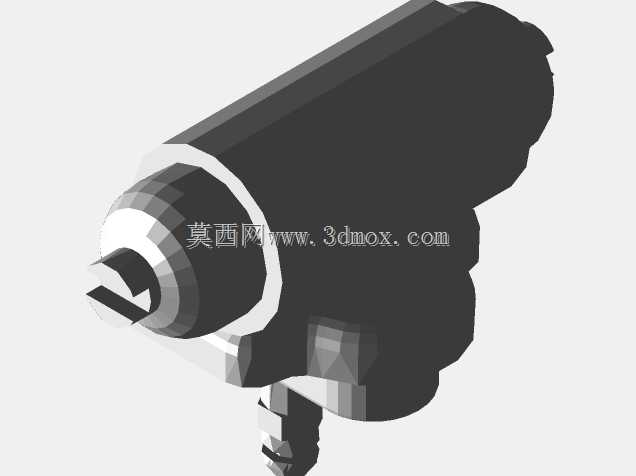

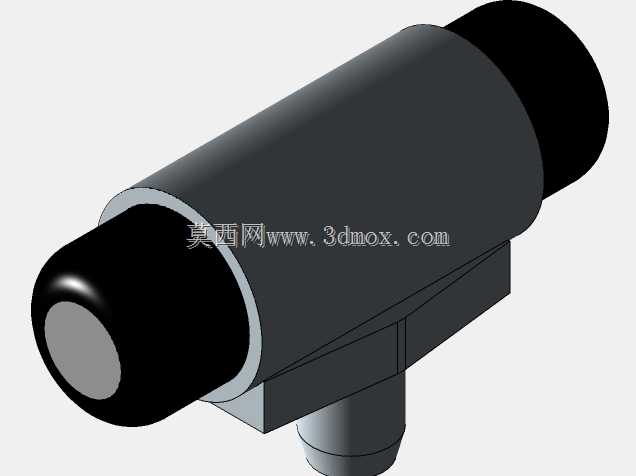

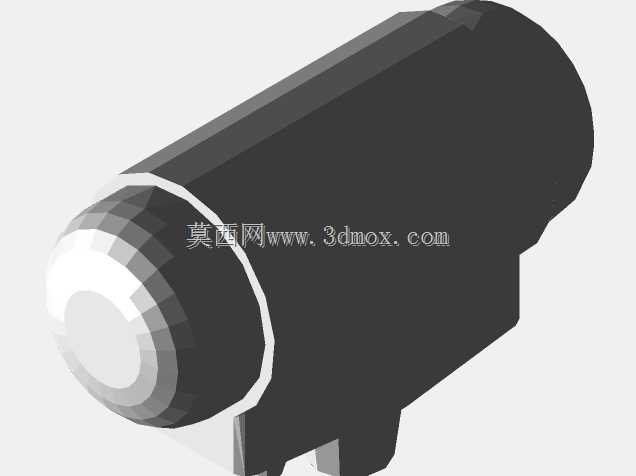

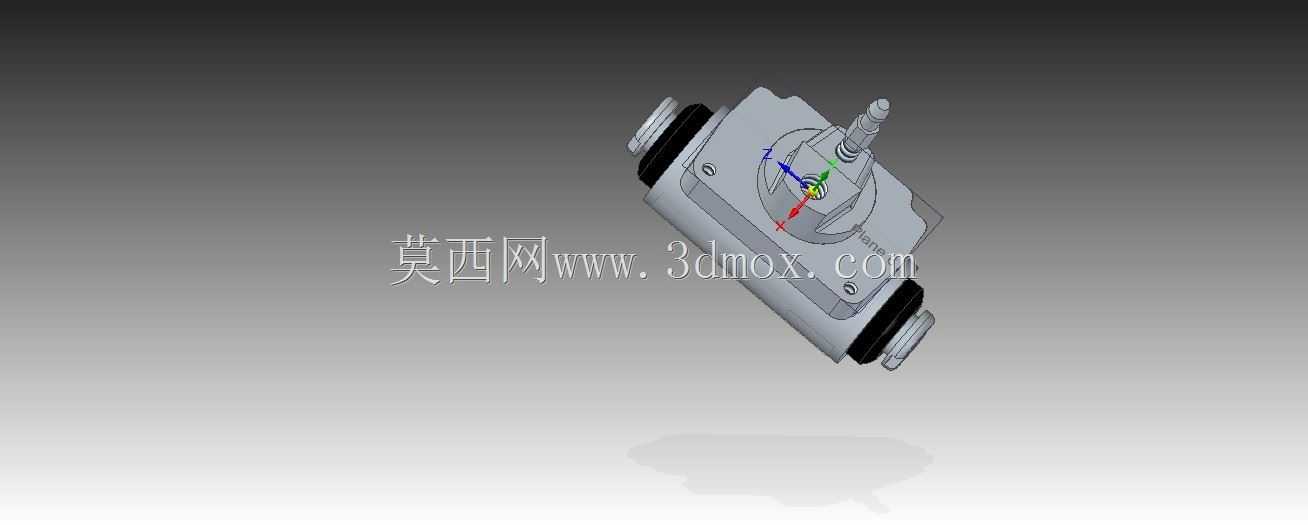

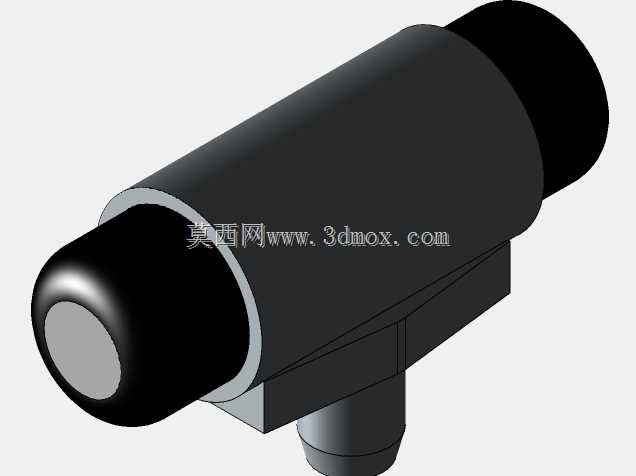

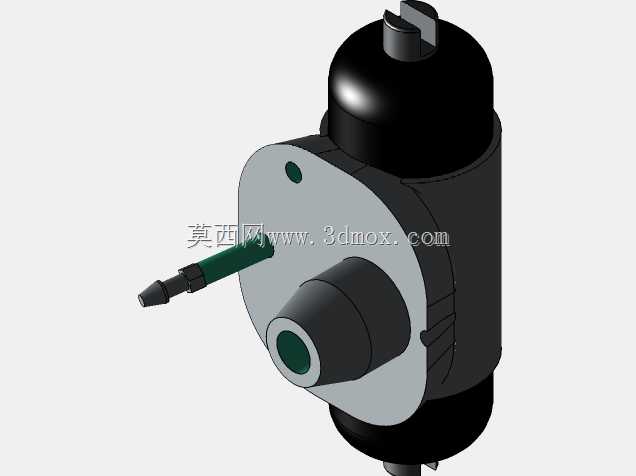

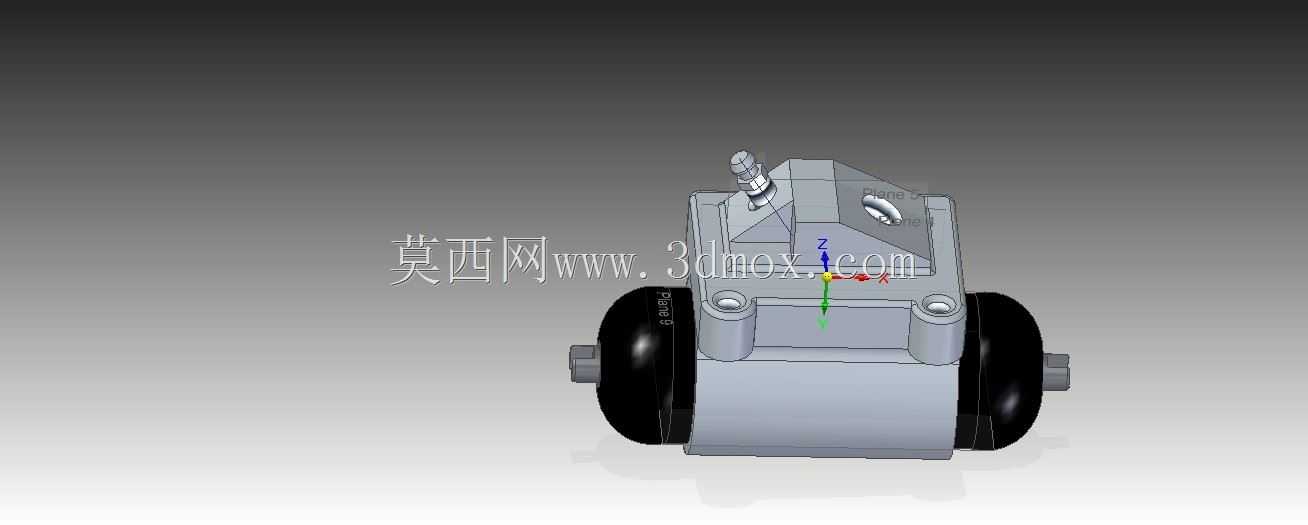

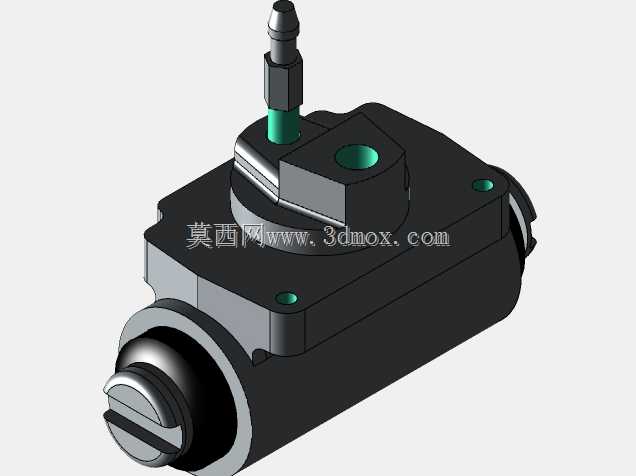

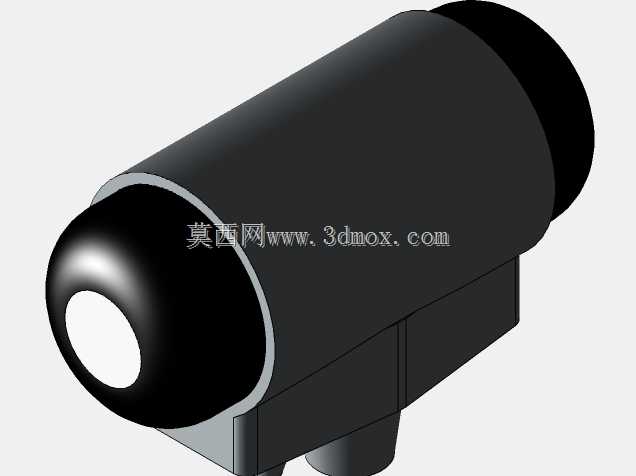

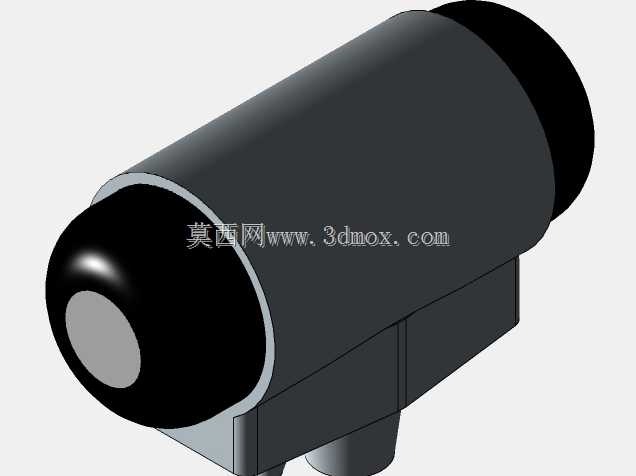

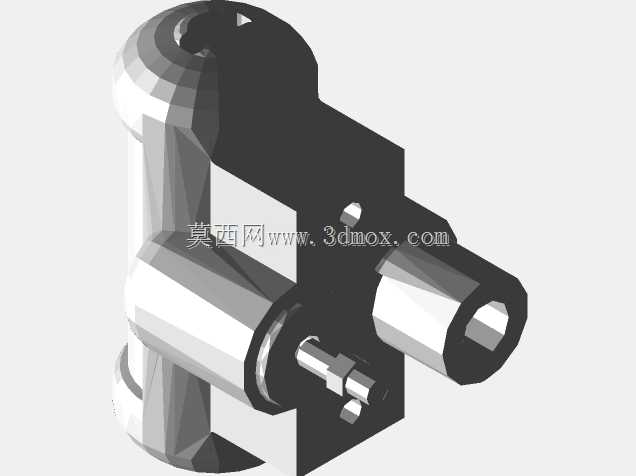

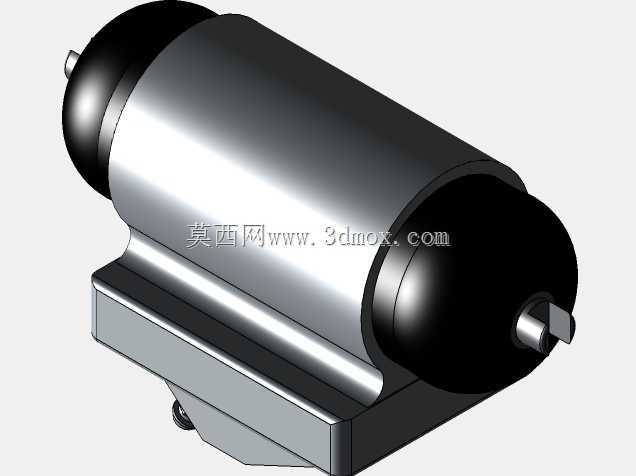

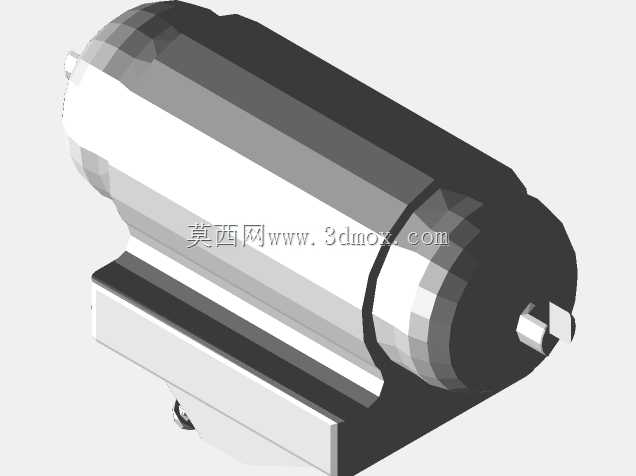

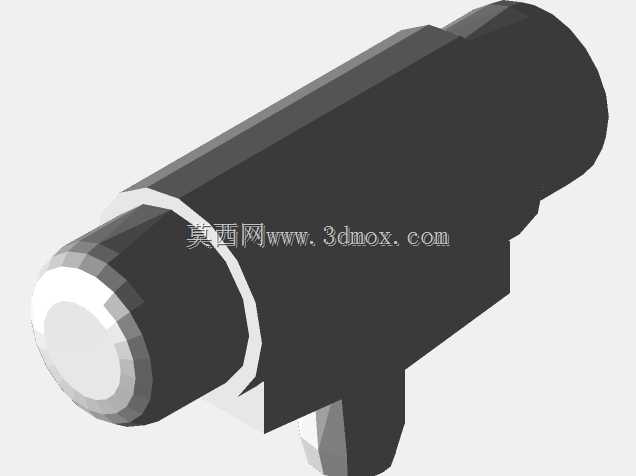

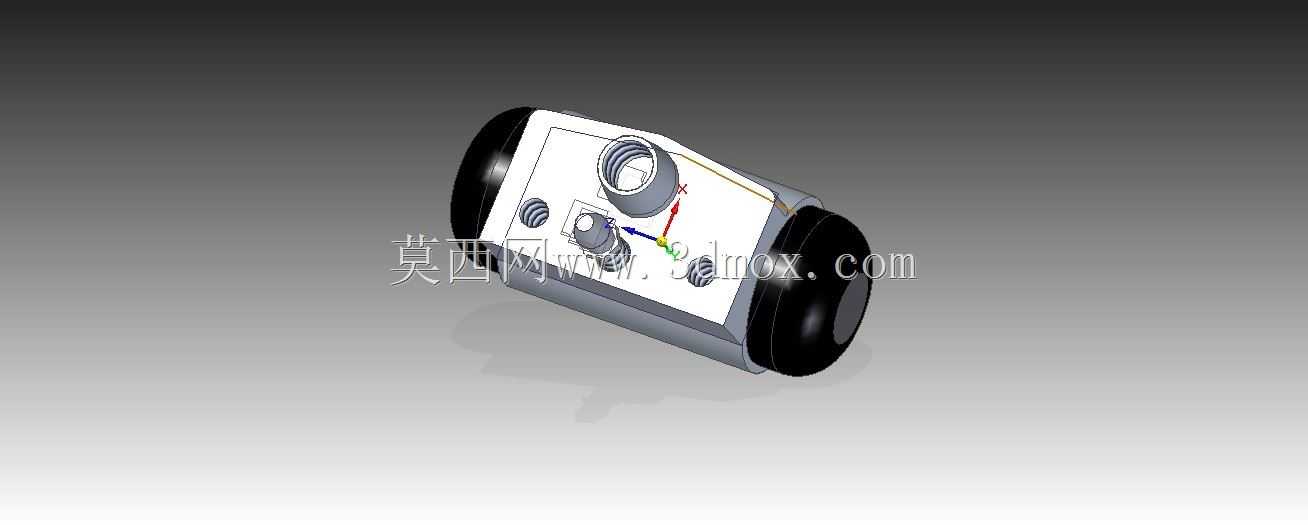

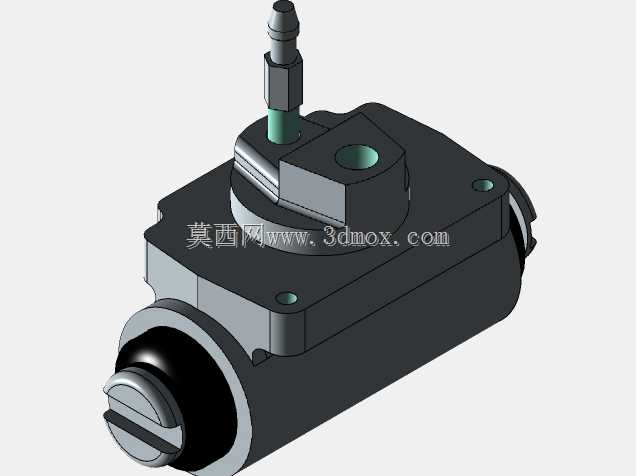

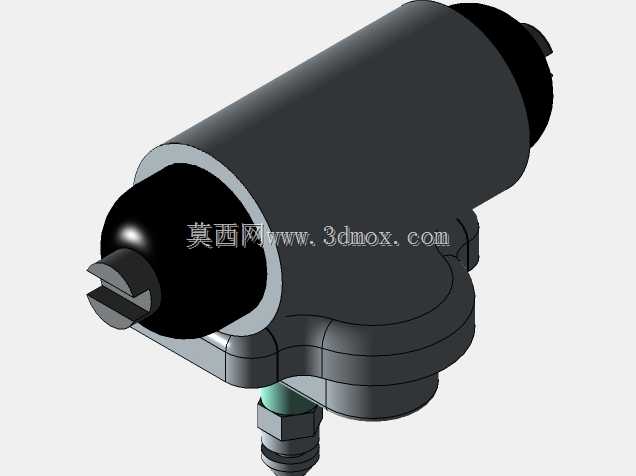

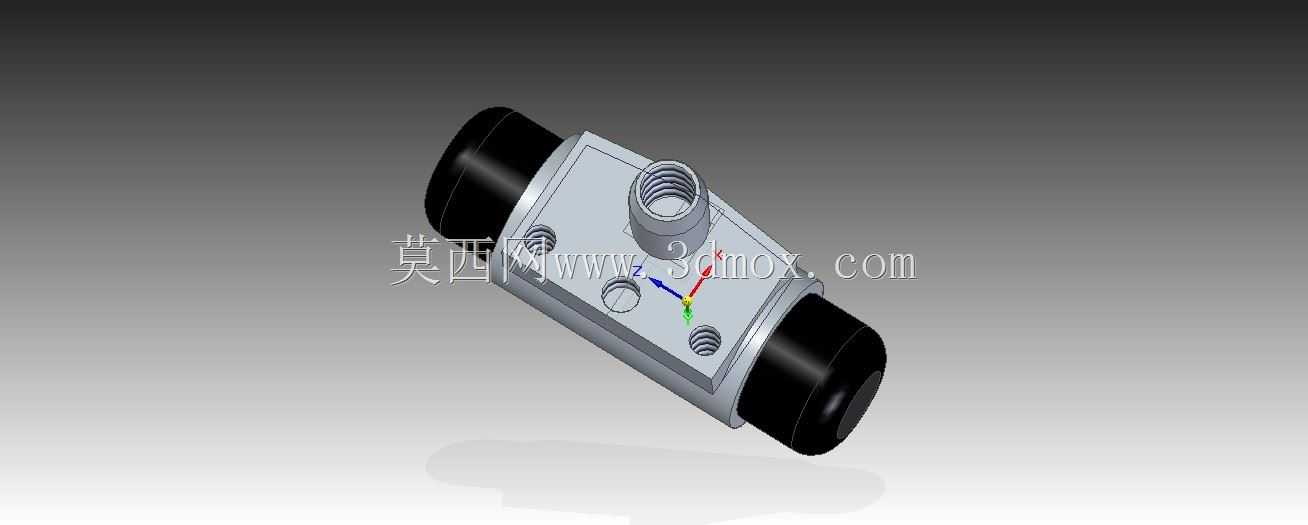

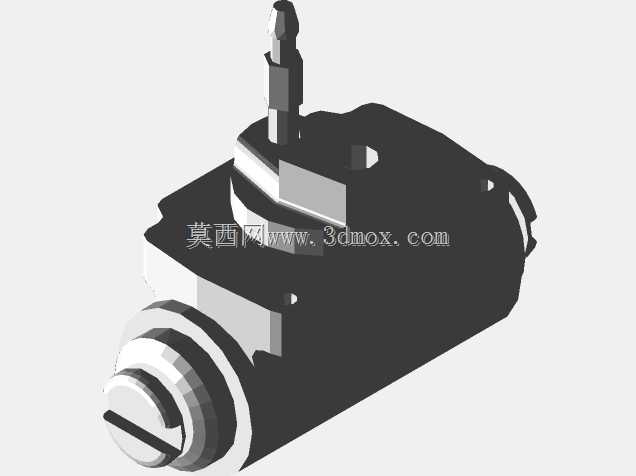

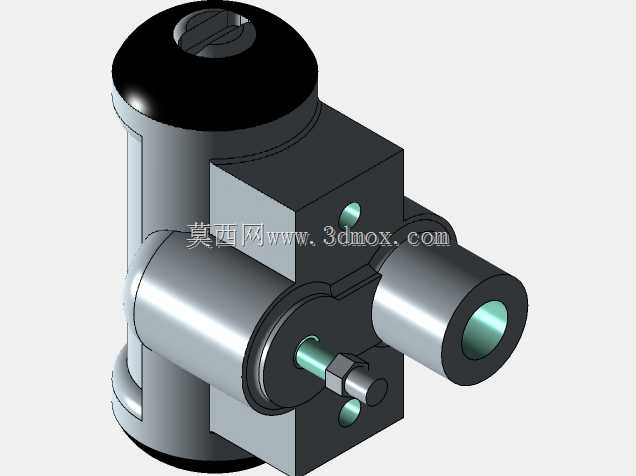

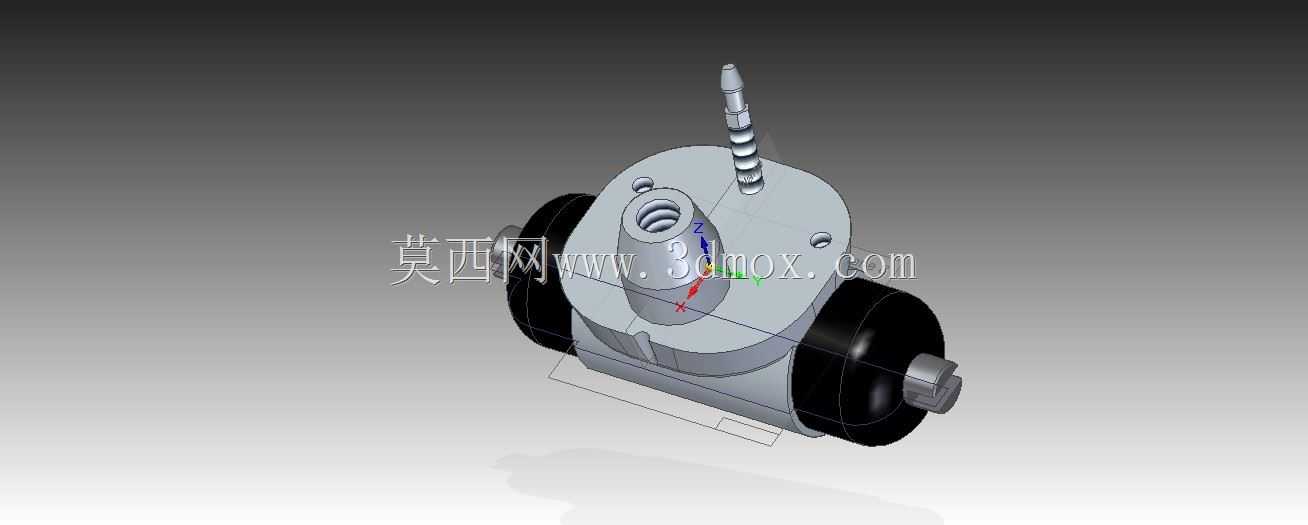

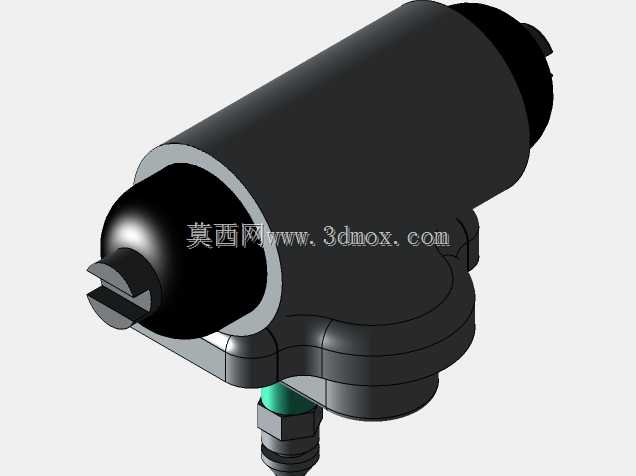

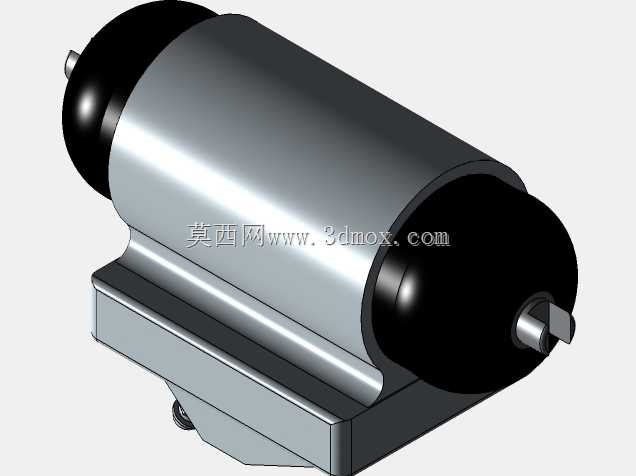

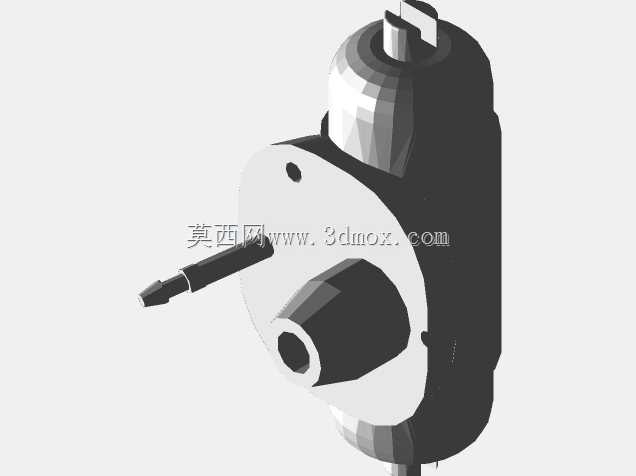

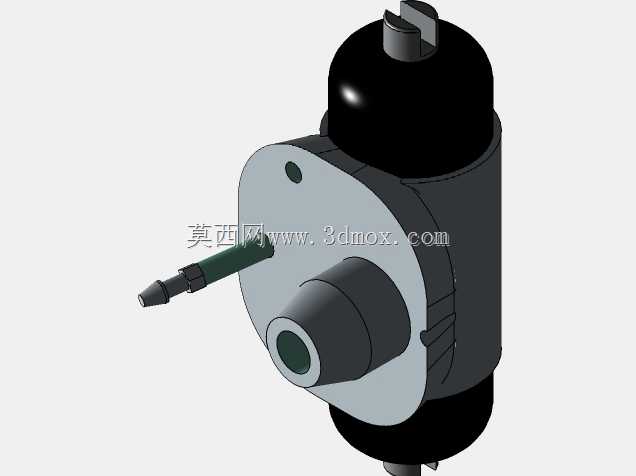

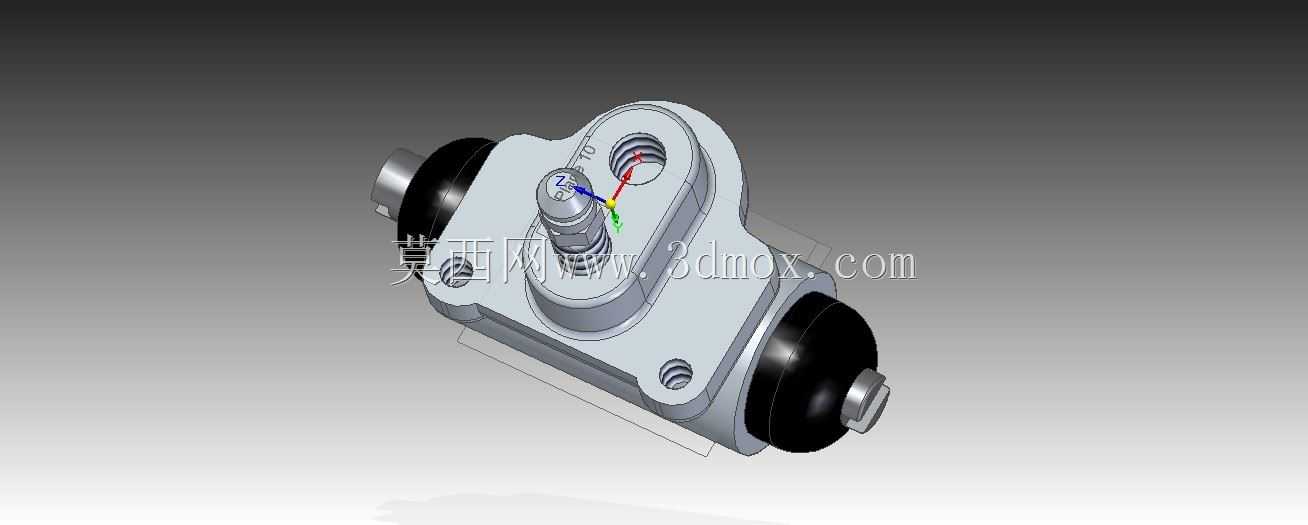

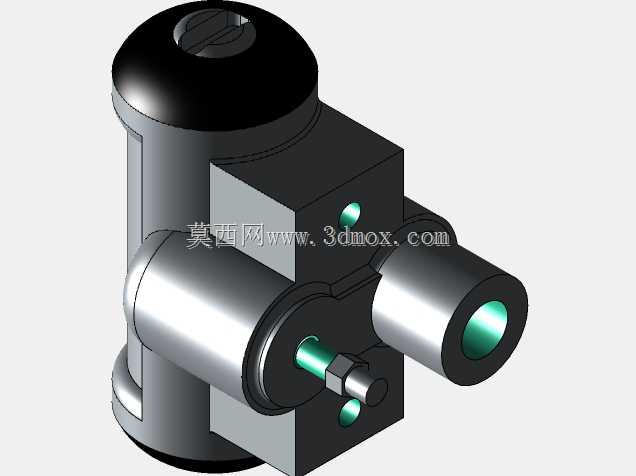

这款轮缸是鼓式制动器的核心液压执行部件，主要应用于商用车、乘用车的后轮鼓刹系统，也可适配部分低速工程车辆、农用机械的鼓式制动结构，承担将制动管路输入的液压压力转化为制动蹄机械推力的作用，直接决定鼓刹系统的制动响应速度与制动力输出稳定性。从实际装车场景来看，轮缸安装在制动底板的固定支座上，两端的活塞外端面直接贴合制动蹄的驱动端，当驾驶员踩下制动踏板时，制动主缸输出的高压制动液通过轮缸中部的进油口进入缸体内部，推动两侧活塞同步向外伸出，撑开两片制动蹄使其压紧制动鼓内壁，依靠摩擦力实现车轮减速或驻车锁止。设计过程中首先考虑的是密封可靠性，缸体两端活塞与缸筒的配合间隙采用多道橡胶密封圈密封，既保证活塞往复运动时无制动液渗漏，又能避免外界泥水、粉尘进入缸筒内部造成活塞卡滞，这一点对于长期在泥泞、多尘路况下运行的车辆尤为重要。缸体采用整体式铸造成型后精加工内孔，进油口设置在缸体中部的凸起结构上，接口尺寸匹配常规制动管路的螺纹连接标准，安装时无需额外转接接头即可完成管路对接。两端的活塞外端设置有防尘罩安装槽，配套的橡胶防尘罩完全覆盖活塞外露部分，可阻挡制动过程中制动蹄磨损产生的磨屑进入活塞与缸筒的配合面。从安装边界来看，轮缸整体为对称式柱状结构，两端活塞的最大伸出量满足常规鼓式制动器制动蹄的磨损补偿行程需求，缸体上的两个固定安装孔位与制动底板的支座孔位完全对应，安装时仅需穿入固定螺栓即可完成定位，无需额外调整安装角度。缸体内部的油道采用贯通式设计，可保证两侧活塞受到的液压压力完全相等，避免制动时出现两侧制动力不均导致的制动跑偏问题。在结构细节上，活塞与制动蹄接触的端面设计为圆弧贴合面，可适配制动蹄撑开过程中的微小角度摆动，避免局部应力集中造成活塞端面或制动蹄端部异常磨损。进油口旁设置有放气螺钉安装位，装配或更换制动液时可通过该位置排出缸内空气，避免气阻造成制动踏板发软、制动力不足的问题。整体结构没有冗余的复杂构件，所有外部轮廓都避让制动底板上的其他部件，安装后不会与制动蹄回位弹簧、驻车制动拉臂等周边零件产生运动干涉，日常维护时仅需检查防尘罩是否破损、有无制动液渗漏即可，无需复杂的拆解保养流程。
