磁驱多级气动伸缩折叠机构设计

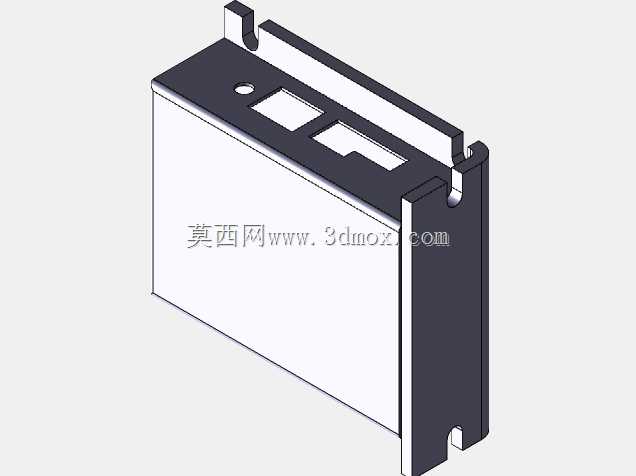

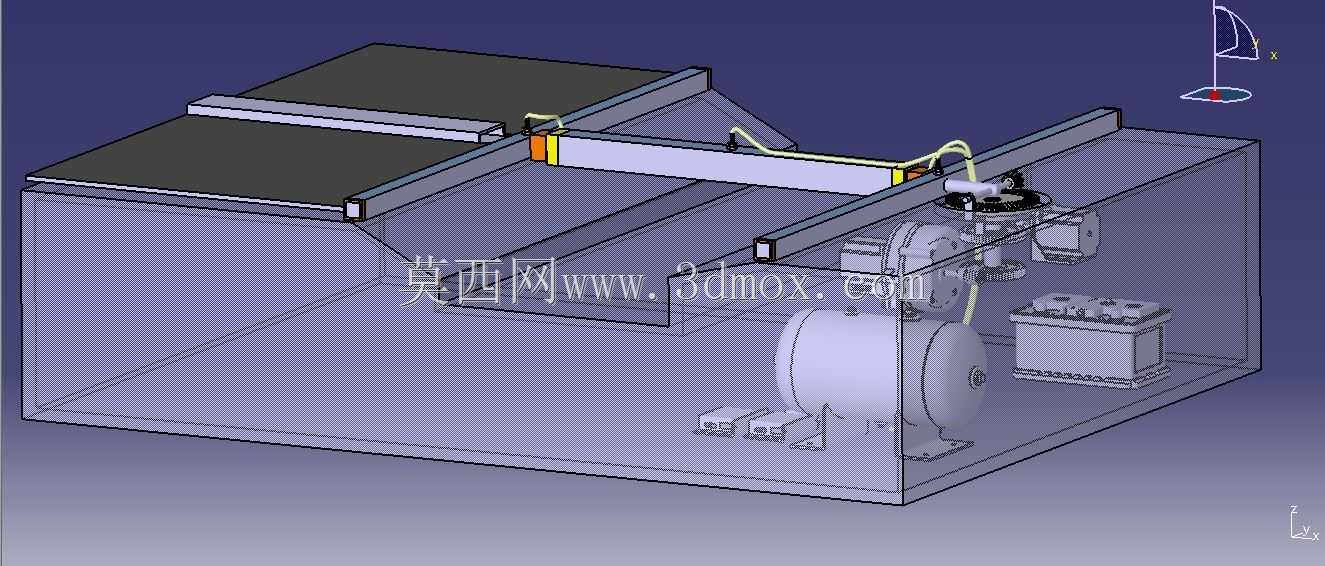

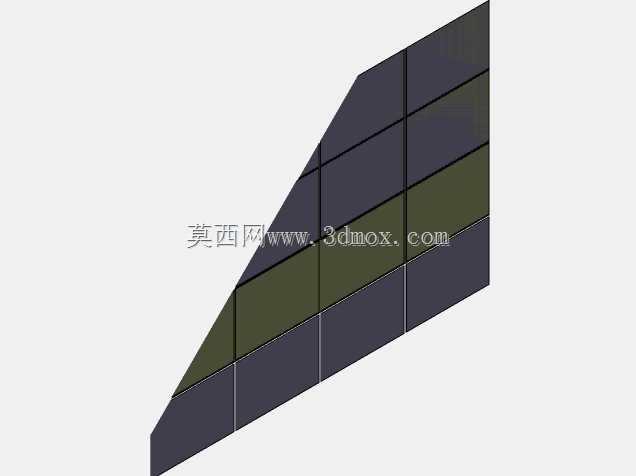

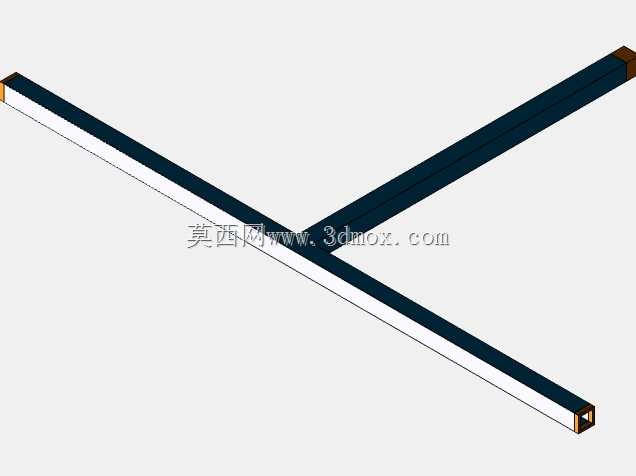

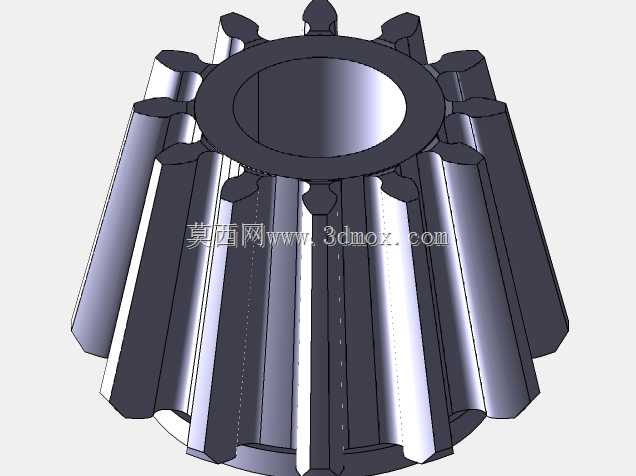

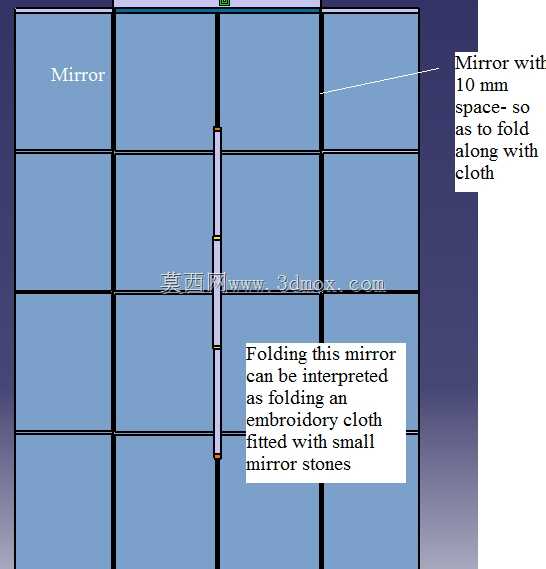

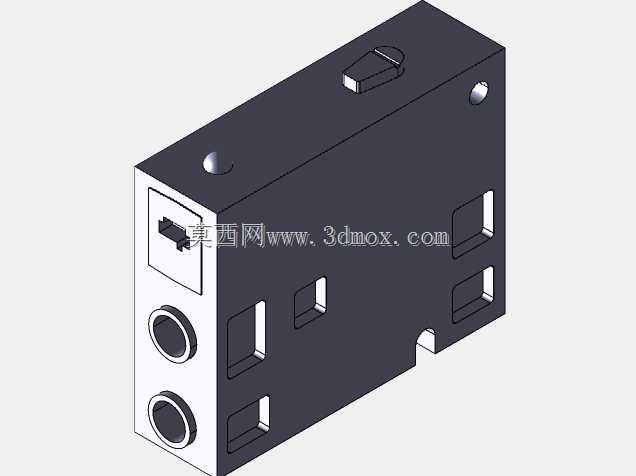

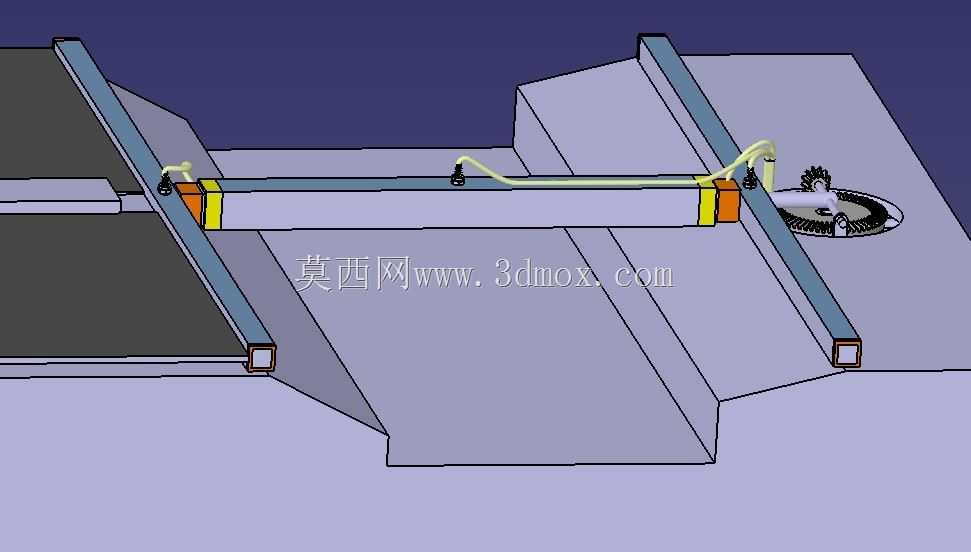

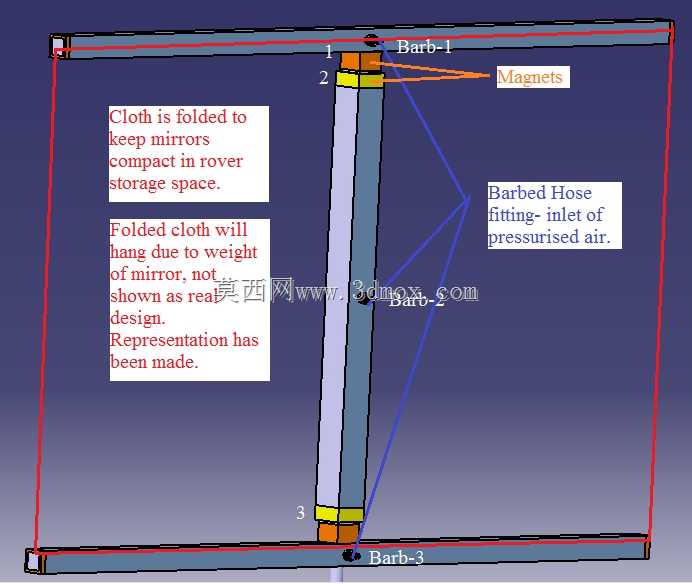

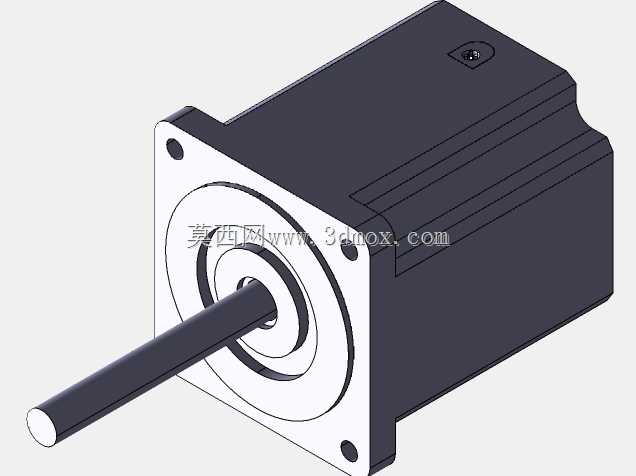

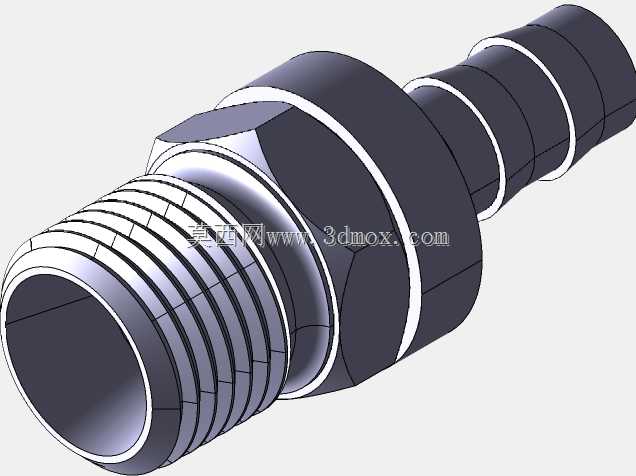

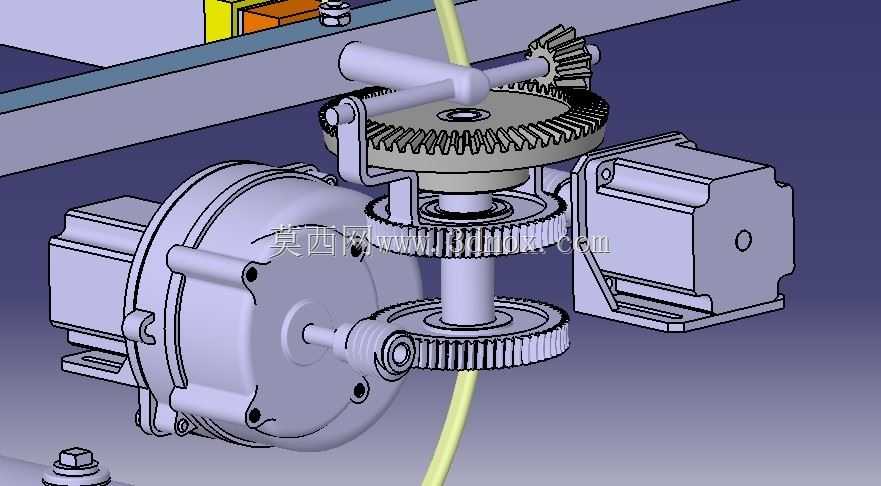

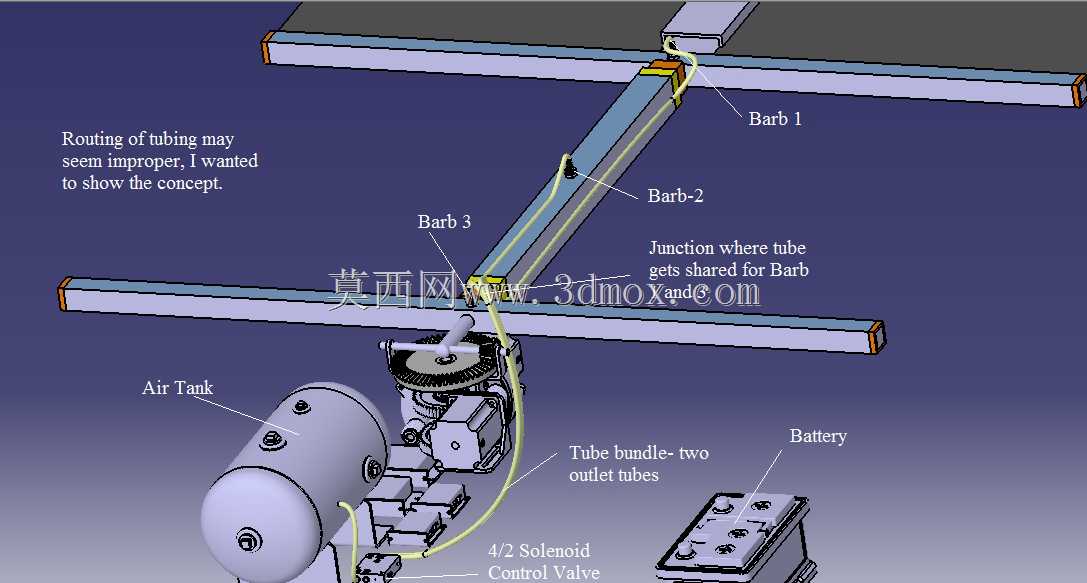

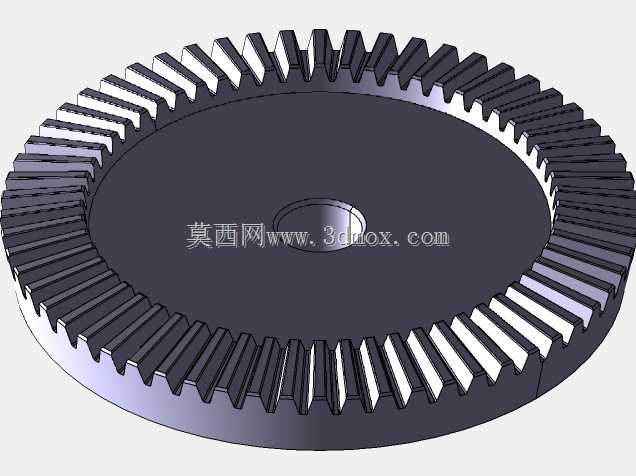

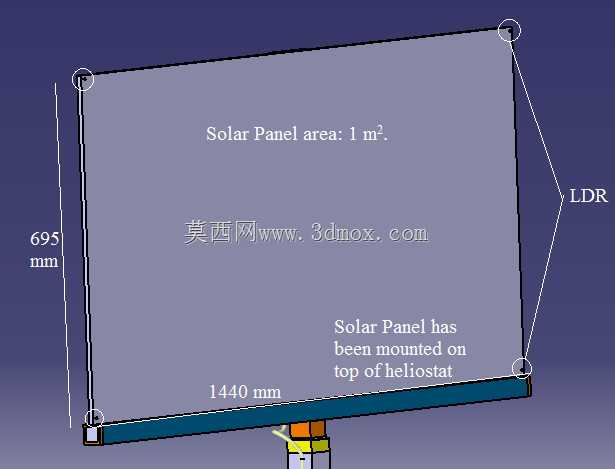

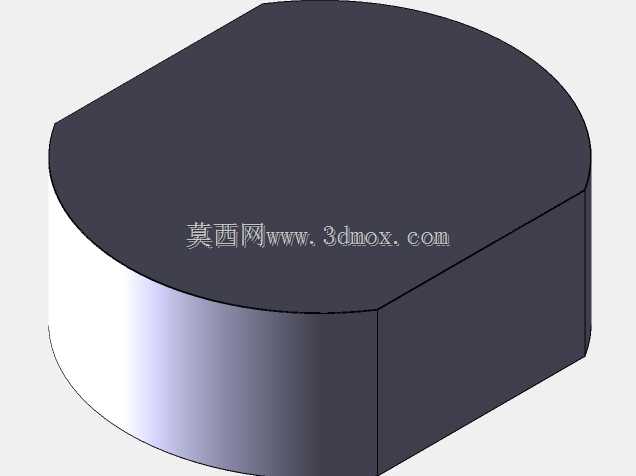

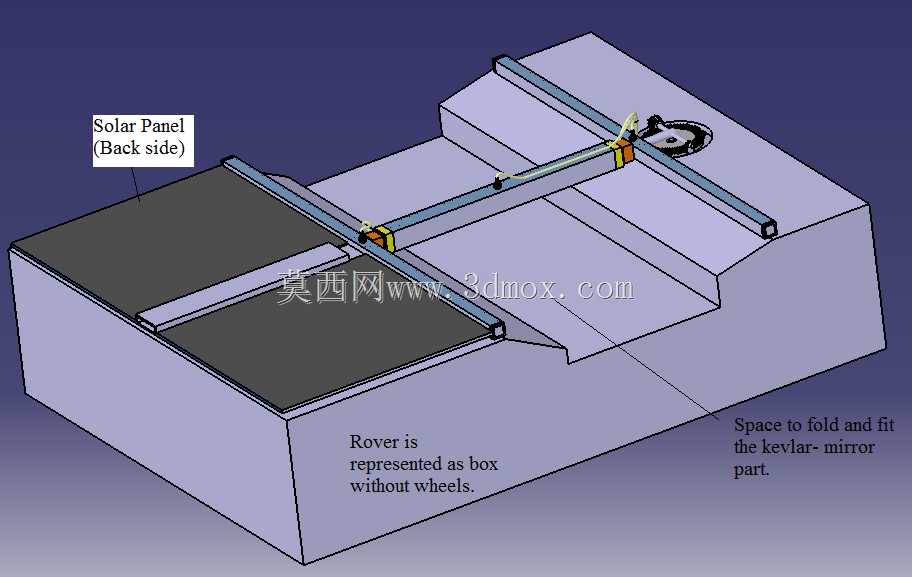

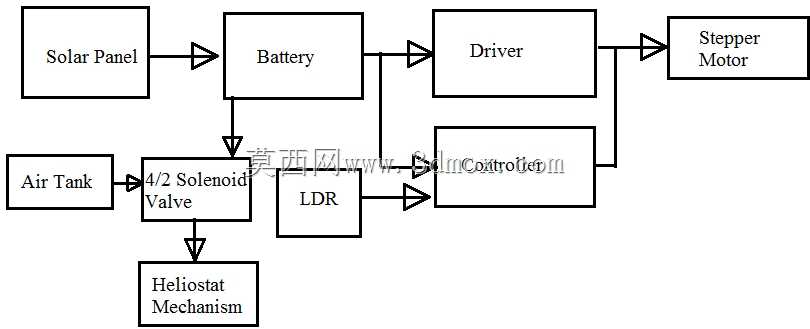

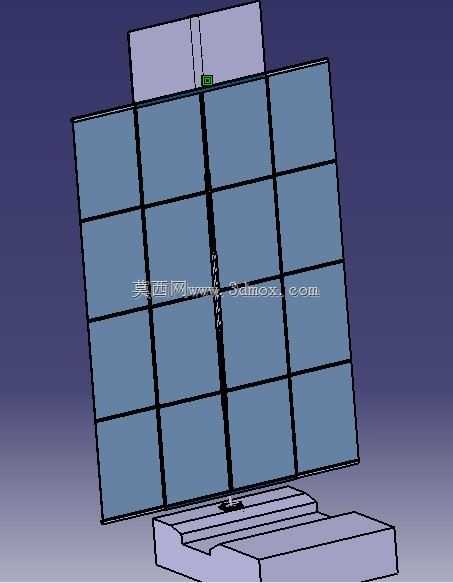

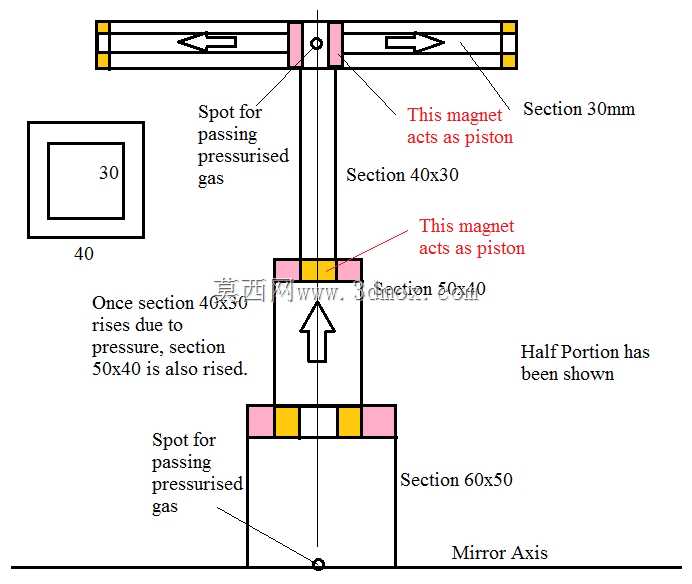

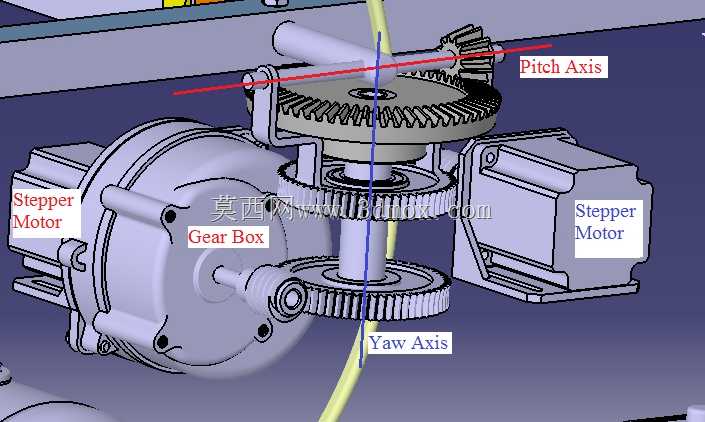

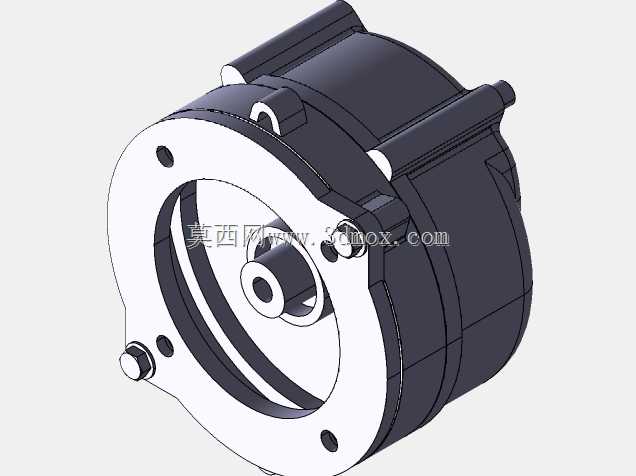

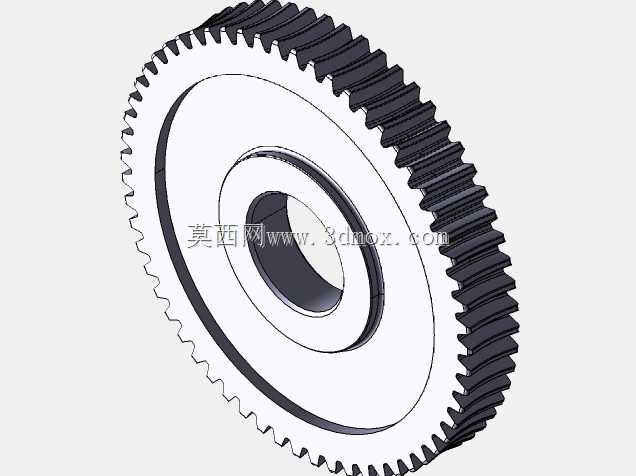

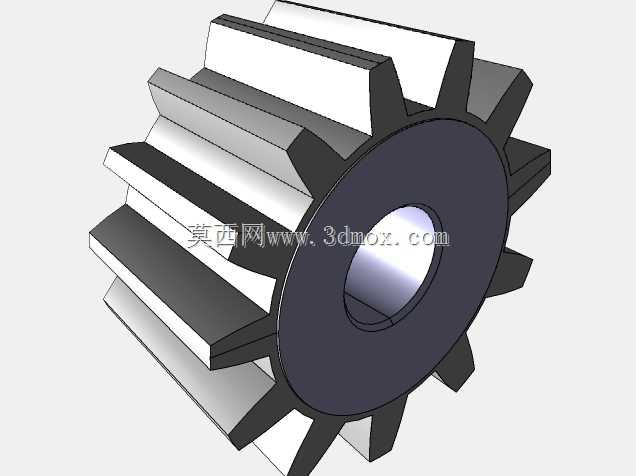

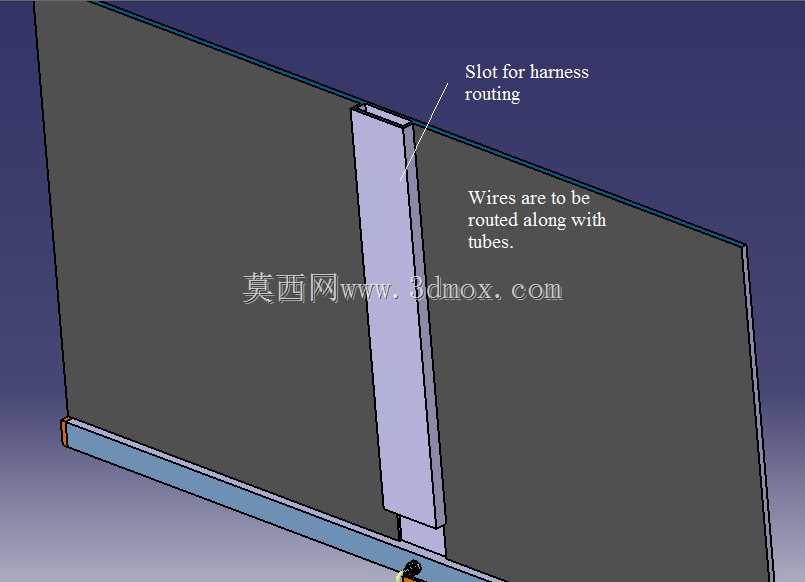

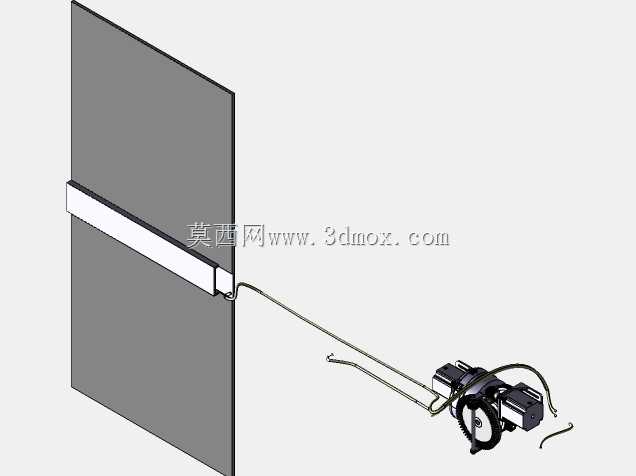

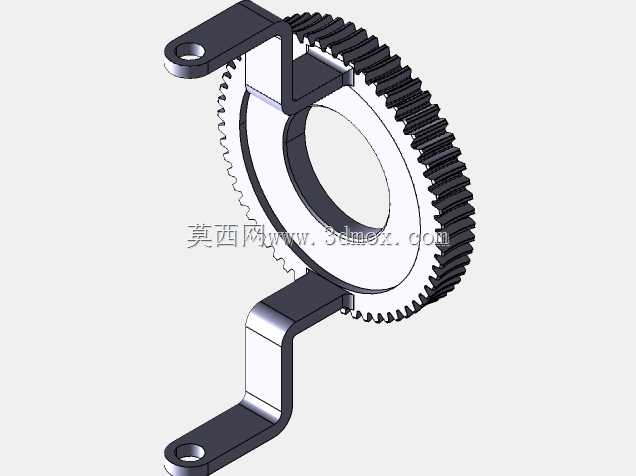

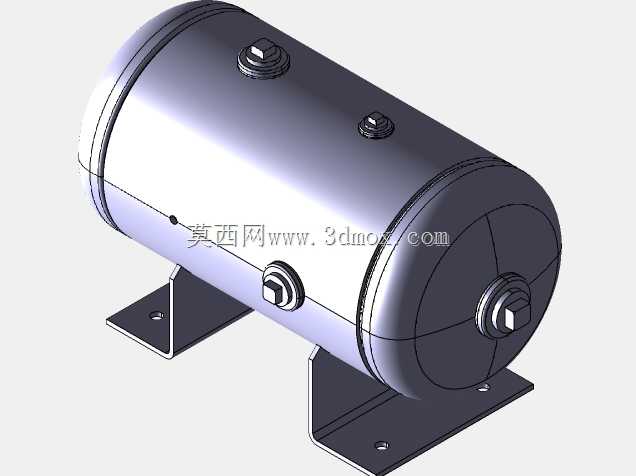

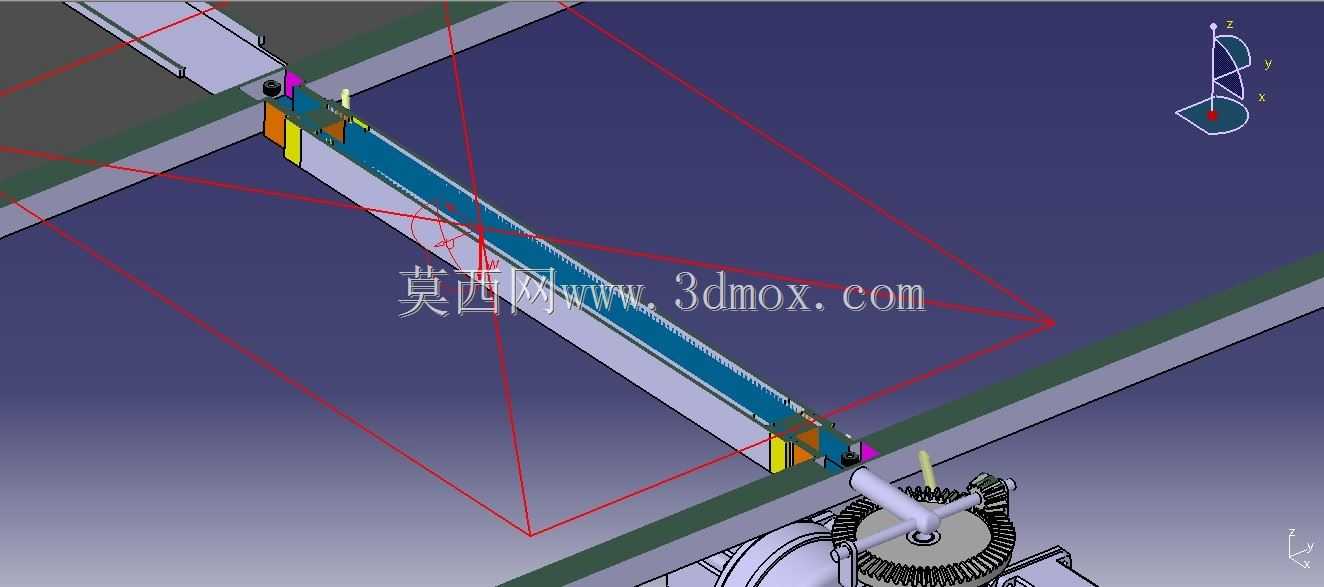

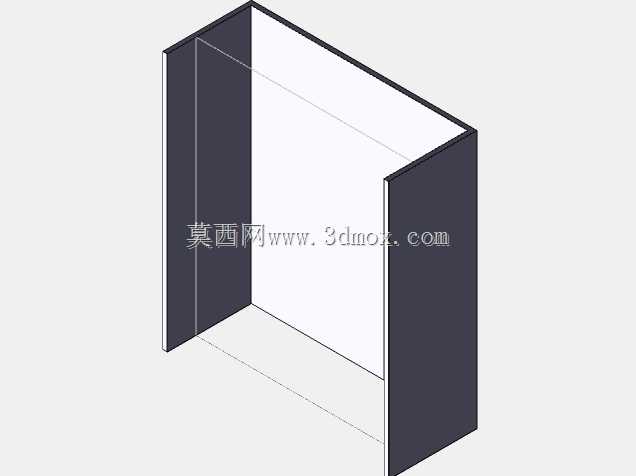

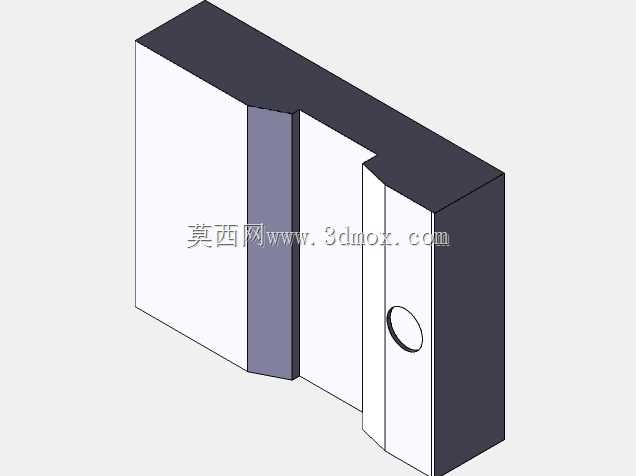

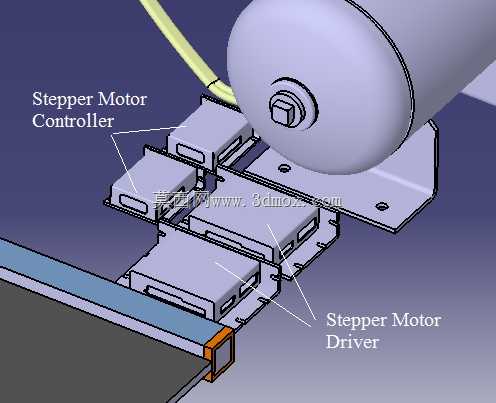

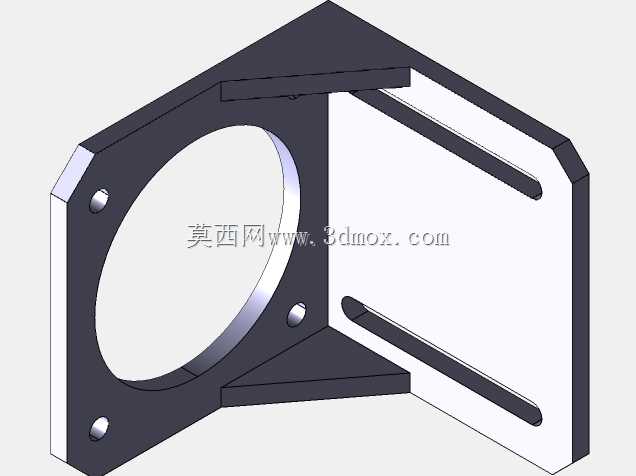

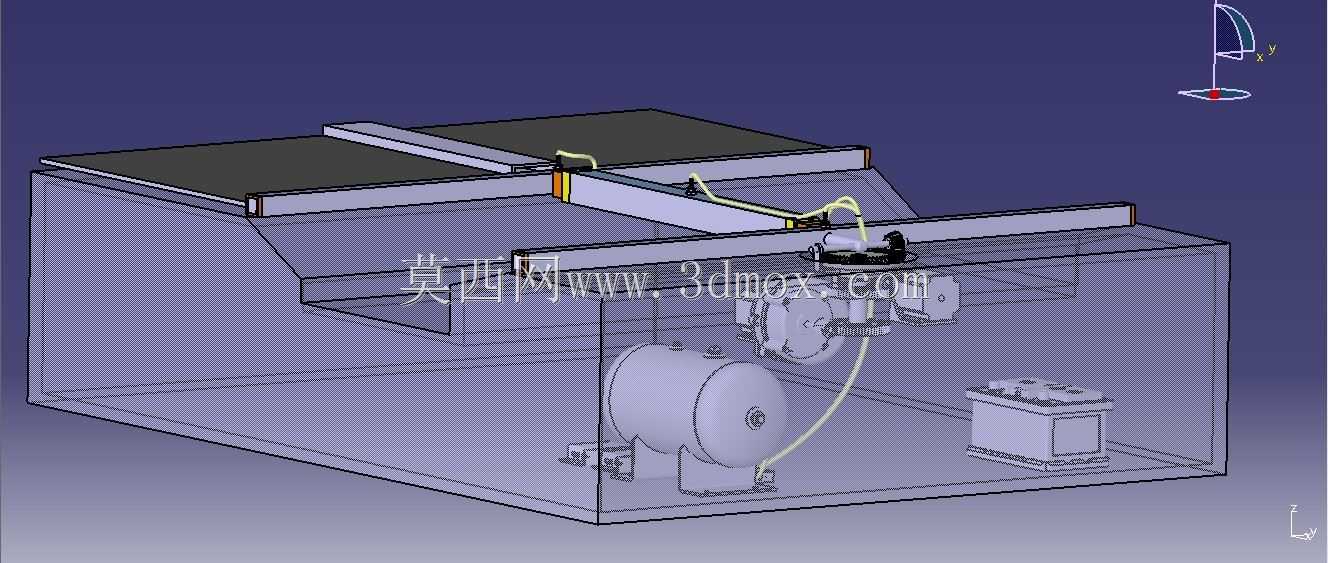

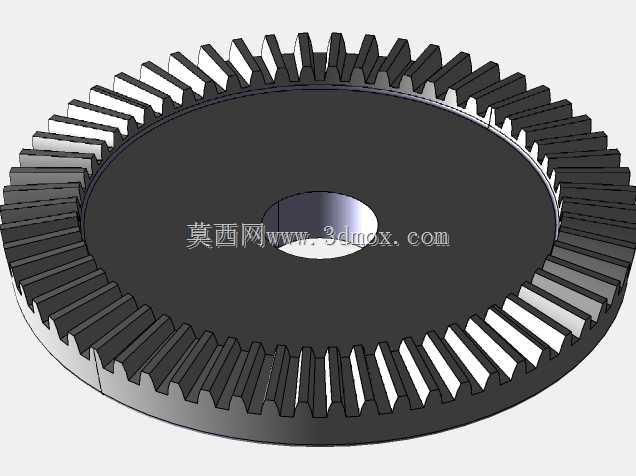

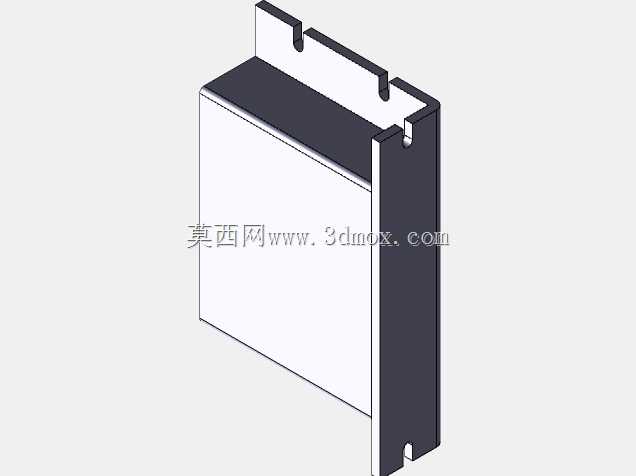

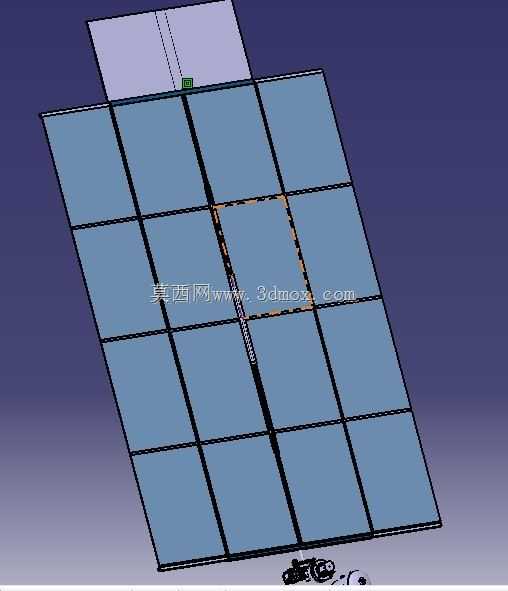

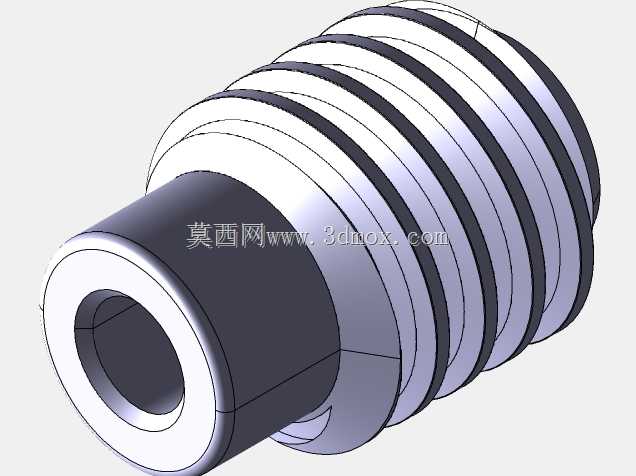

该机构最初从游艇紧凑空间搭载需求出发做构型推演，最终形成的多级磁耦合气动伸缩结构，可适配空间受限场景下的伸展支撑需求，同类构型也可迁移至定日镜支撑、月球车可展开部件、便携折叠装置等领域。整套结构采用半剖对称设计，以镜像轴为安装基准，底部安装截面尺寸为60x50，预留有压力气体通入通道，作为整个机构的固定基座端。一级伸缩段截面尺寸为50x40，内置磁体作为气动活塞，当底部腔室通入压力气体后，气压作用在磁活塞端面，推动一级伸缩段沿轴向向上抬升；二级伸缩段截面尺寸为40x30，同样内置磁体活塞，当一级段抬升到位后，对应腔室的压力气体通过侧壁预留的通气孔进入二级腔室，推动二级段继续伸出，顶部横向工作段截面尺寸为30mm，两端可搭载功能部件，横向段与二级伸缩段采用铰接连接，配合嵌入式镜面部件可实现折叠收纳，收纳状态下整体占用空间尺寸仅为40x30的方形边界，完全满足狭小舱室的收纳要求。结构设计上采用磁体作为活塞而非传统密封圈活塞，可大幅降低伸缩过程的摩擦阻力，减少密封件磨损带来的漏气风险，同时磁耦合的非接触传动特性，可避免腔室间的动密封泄漏点，提升气动系统的长期工作可靠性。机构的张紧稳定设计采用凯夫拉纤维布施加初始张力，可抵消外部风载、振动带来的扰动，避免伸展状态下的结构震颤，保证搭载的镜面或功能部件的位置精度。安装层面，底部基座可直接固定在安装基准面，各伸缩段的导向采用截面自导向结构，无需额外加装线性导轨，进一步压缩整体结构尺寸，通气孔的位置经过匹配设计，可实现两段伸缩的顺序动作，无需额外加装顺序阀控制气路，简化了配套气路的设计复杂度。横向铰接部位预留有转动间隙，折叠状态下横向段可转动至与伸缩段平行的位置，进一步降低收纳高度，展开后通过磁吸力实现位置锁定，无需额外的锁止机构。整套结构的所有截面尺寸均经过边界校核，伸展状态下的整体刚度满足搭载轻质功能部件的要求，可在低压气动驱动下实现平稳的伸缩动作，不会出现卡滞或窜动问题。
