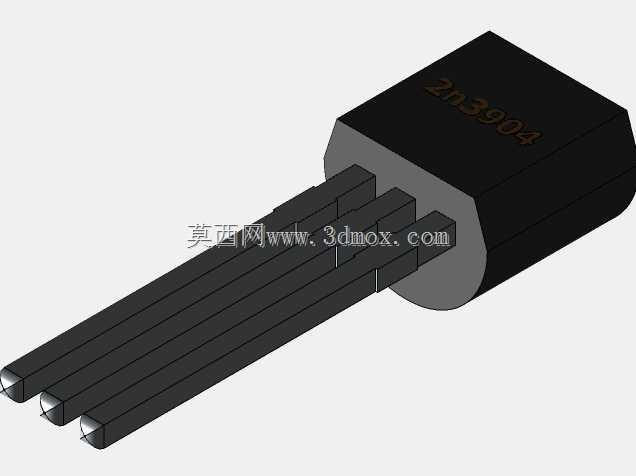

TO-92封装直插NPN型2N3904晶体管

　　这款直插式NPN型双极结型晶体管，是电子电路设计领域应用极为广泛的小信号分立器件，日常在消费电子、工业控制板卡、小功率信号调理回路中随处可见它的身影。不同于贴片封装的同类器件，TO-92直插封装的版本更适配手工焊接、洞洞板验证、小批量试制的场景，在学生电子竞赛、工控板卡维修、老式家电维修领域的保有量极高。从功能特性来看，2N3904作为通用小功率NPN管，能够承担小信号放大、低速开关、电平转换等核心功能，在几十毫安级的负载回路中可以稳定工作，常被用于前置放大级、小功率继电器驱动、LED阵列驱动、数字电路电平匹配等环节，其参数冗余度足以覆盖绝大多数民用级、工业级常温工况的使用需求。设计这款三维模型时，

　　首先还原了TO-92封装的典型外形特征：黑色环氧塑封主体的半圆弧过渡面、引脚的排布间距与伸出长度都严格参照实体器件的实际尺寸做了还原，引脚的截面尺寸、引脚末端的切角细节也做了对应处理，能够直接用于PCB板的3D布局校验、整机装配干涉检查。在实际工程应用中，做结构设计时需要注意该器件的安装边界：三个直插引脚的中心间距符合标准TO-92封装的2.54mm排距，塑封主体距离PCB板面的安装高度通常预留3-5mm的安全距离，避免焊接时塑封本体受高温损伤，同时在排布周边器件时，要给引脚的弯折、手工焊接的操作预留足够的操作空间，避免和周边的电解电容、接插件等较高器件产生装配干涉。不同于功率晶体管需要额外预留散热空间，

　　这款小信号管工作时发热量极低，不需要额外加装散热片，在板卡布局时可以紧贴其他小信号器件排布，只要满足焊接工艺的间距要求即可。模型还原了塑封表面的器件标识印刷位置，在做产品装配可视化、维修指导示意图制作时，可以直接调用该模型，不需要额外做外观贴图处理，能够有效提升结构设计阶段的板卡布局效率，减少打样后出现器件干涉、安装高度不符的问题。
