本田GL1100摩托车发动机滤油器结构

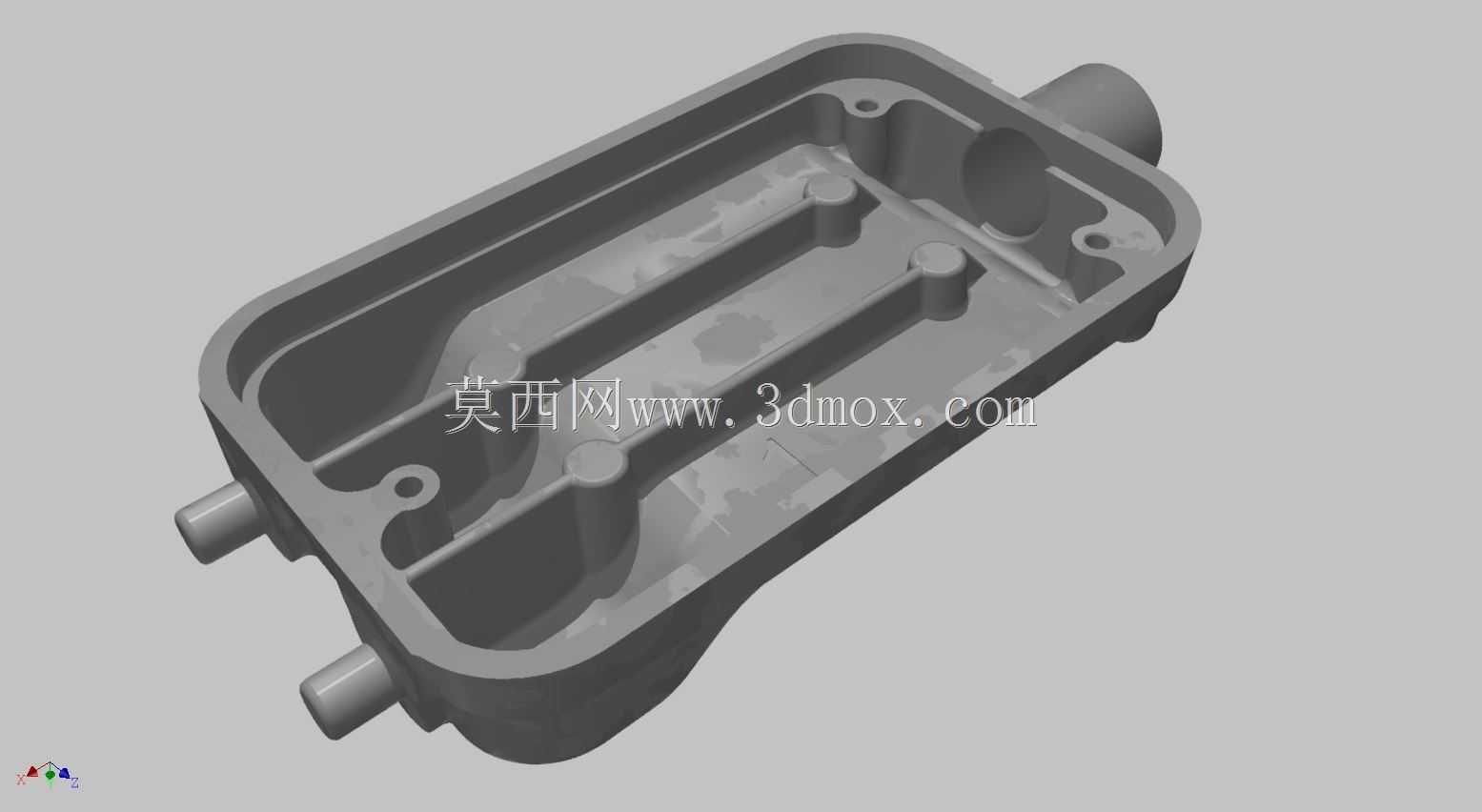

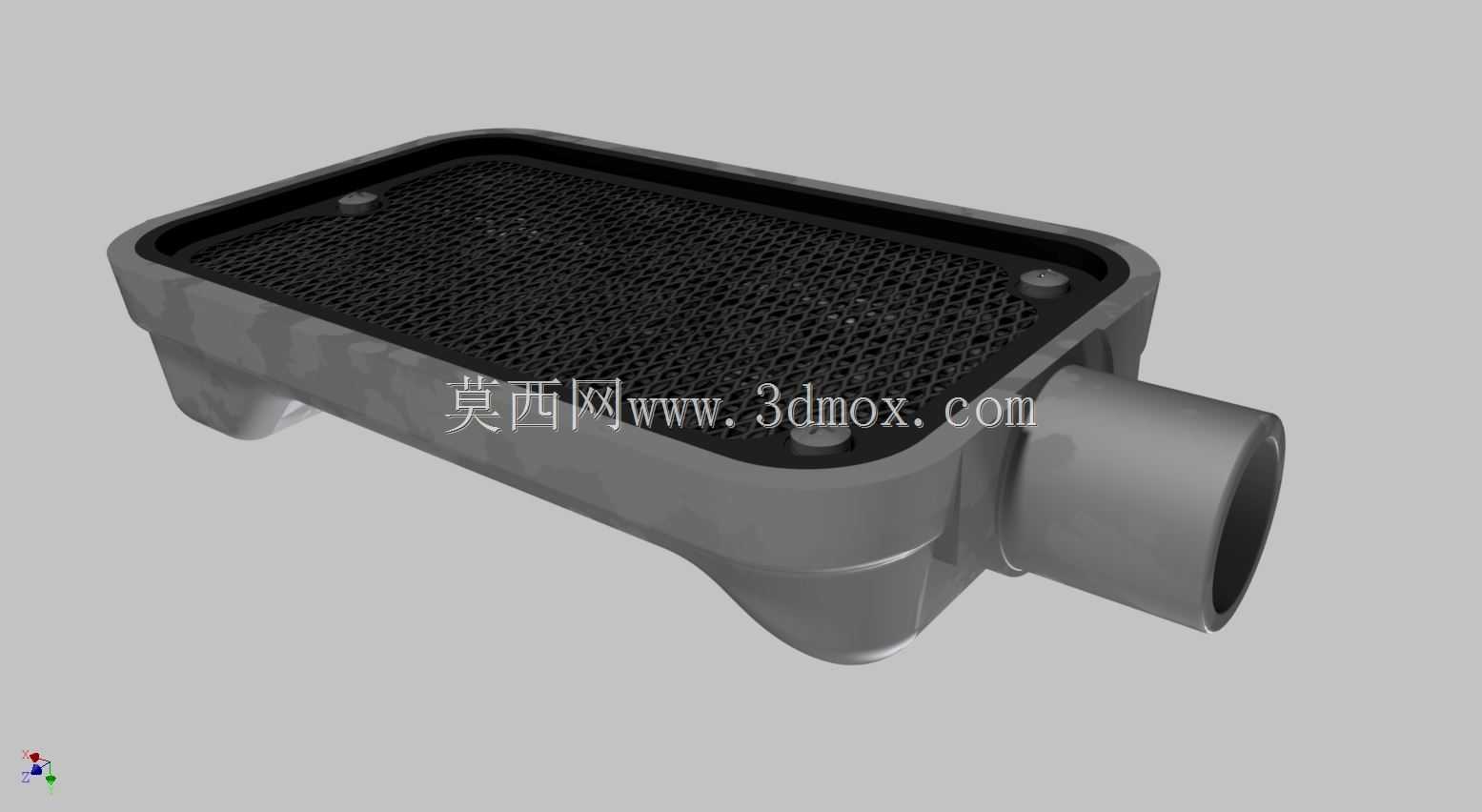

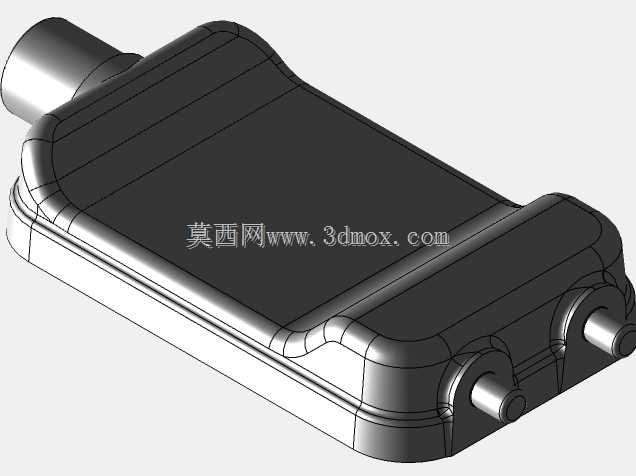

这款滤油器主要适配大排量摩托车发动机的燃油供给回路，安装在油箱与化油器之间的低压油路段，核心作用是滤除燃油中裹挟的金属碎屑、橡胶残渣、加注过程混入的粉尘杂质，避免硬质颗粒进入化油器量孔、喷油嘴等精密配合部位，造成节流孔堵塞、配合面划伤，进而引发供油不稳、动力输出波动、缸内异常磨损等故障。从结构设计来看，整体采用扁平方盒式壳体搭配侧置水平出油接口的布局，壳体采用压铸铝合金材质一体成型，兼顾轻量化需求与油路承压能力，壳体上沿设置四个均布的固定凸台，内置嵌入式密封胶圈槽，安装时通过四颗螺栓将上盖与壳体压紧，胶圈受压变形填充配合间隙，可承受摩托车行驶过程中的持续振动，避免燃油渗漏。滤腔内部预留足够的容污空间，可适配不同精度的金属滤网或纸质滤芯，大流通面积的网状过滤面能在保证过滤效率的同时降低油路阻力，避免大油门工况下出现供油不足的问题。侧置的圆柱型出油接口采用标准外径尺寸，可直接适配对应规格的燃油软管，接口端部做了倒角处理，方便管路插接装配，同时预留卡箍安装位，防止车辆颠簸时管路脱落。壳体底部做了圆弧过渡的导流结构，可引导燃油在腔体内形成平缓的流场，避免局部涡流造成的滤芯局部过早堵塞，同时减少燃油流动过程中的压力损失。安装边界方面，整体扁平的外形可充分利用摩托车车架与发动机之间的狭窄安装空间，底部的支撑脚结构可贴合安装位的固定支架，分散车辆振动带来的载荷，避免固定螺栓长期受交变应力出现断裂。在实际维修替换场景中，这种结构的滤油器拆解维护十分便捷，松开固定螺栓即可打开上盖更换滤芯，无需整体更换壳体，可降低后期使用成本。建模过程中对密封槽深度、接口同轴度、固定孔位位置度都做了精准还原，可直接用于摩托车改装配件的结构验证、维修教学演示，也可作为同类型小型油路过滤部件设计的参考样例，帮助设计人员快速理清紧凑型滤油器的布局思路，平衡过滤面积、安装空间、流阻性能三者之间的关系。
