三芯线插针接地压接工装模具结构设计

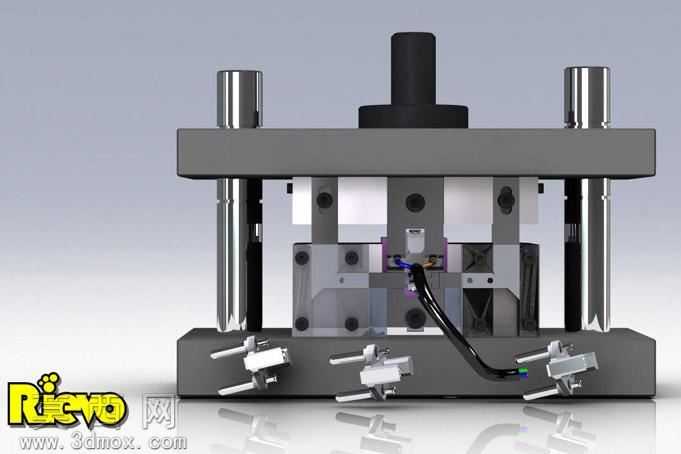

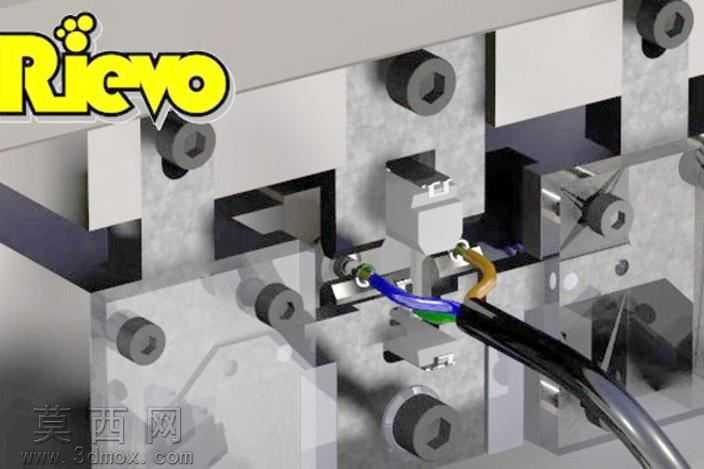

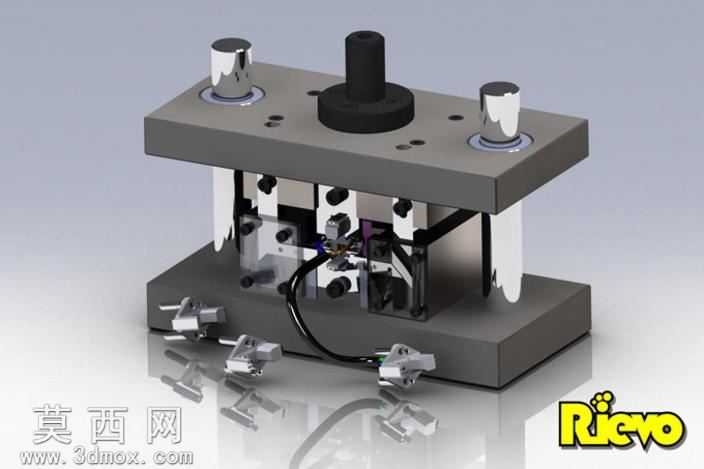

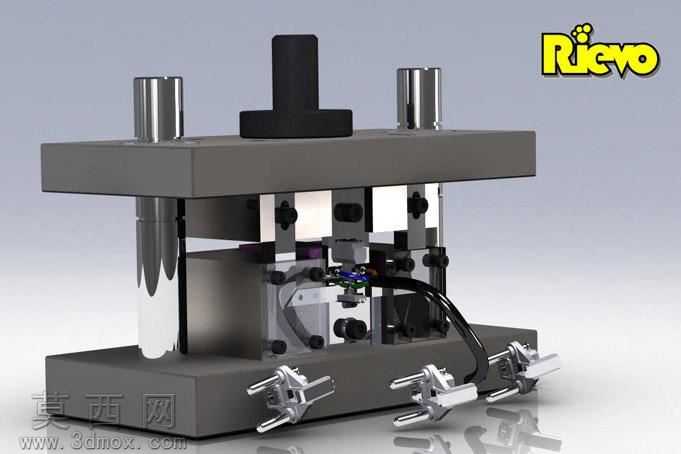

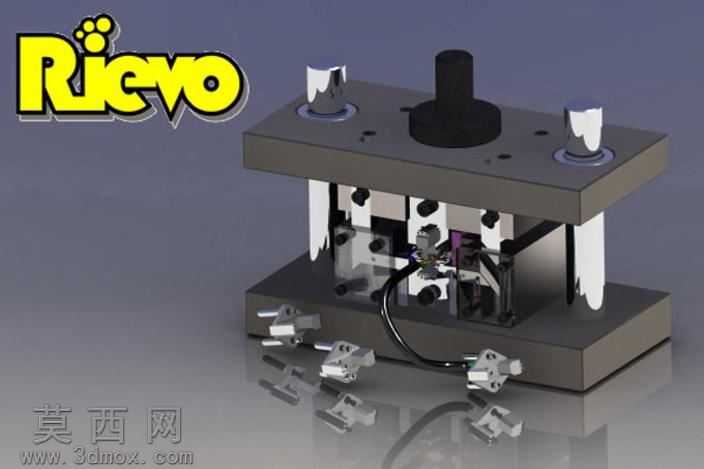

本模型为线束加工领域专用的三芯线插针与接地端压接模具，采用SolidWorks完成全参数化三维建模，整体为上下模开式结构设计，通过导柱导套实现合模过程的精准导向，避免压接错位导致的端子变形、线芯压接不良等问题。建模过程中对上下模座采用合金钢材质参数配置，表面做发黑防锈质感渲染，导柱导套配合面做抛光金属质感处理，还原真实模具的金属材质表现，压接工位的成型镶块单独做零件拆分建模，可单独替换适配不同规格的插针与接地端子，降低模具后期维护改造成本。模具上模设置中心驱动压头，连接外部压接设备的动力输出端，下模设置多组定位夹具，可同时固定三芯线的线体、待压接插针以及接地端子，压接过程中通过内部的联动机构同步完成三个线芯插针与接地端的压接作业，属于半自动压接工装，线体摆放定位完成后单次压合即可完成全部接点的压接成型，相比单工位压接模具大幅提升线束加工的压接效率。设计过程中重点优化了压接镶块的成型轮廓，压接后的端子与线芯卷曲贴合度高，无松动、虚压问题，压接后的接点可达到电气连接的拉力与导电性能要求，模具两侧设置的快换接头可适配不同的线束定位治具，兼容相近规格的多芯线束压接需求，整体结构紧凑，各运动部件无干涉，渲染过程中对模具的活动连接部位做了分色处理，清晰展示内部的传动与压接结构，可直接用于工装加工出图、压接工艺演示以及线束加工产线的工装方案验证，模型包含完整的装配体结构与零件特征，可直接编辑修改参数适配不同的压接产品需求。
