框架类工件焊接定位工装模板

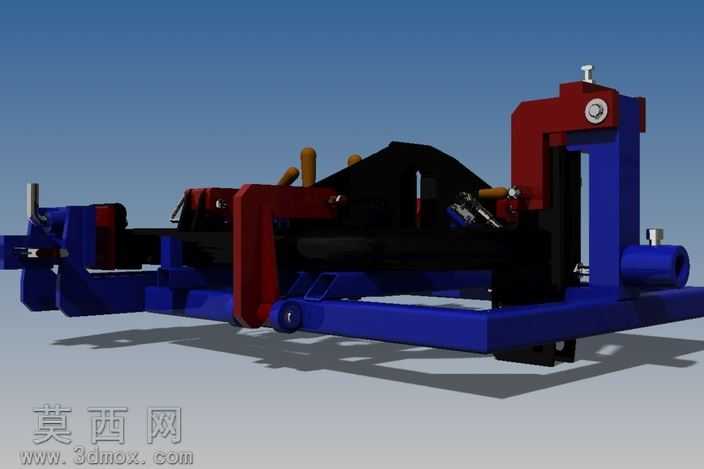

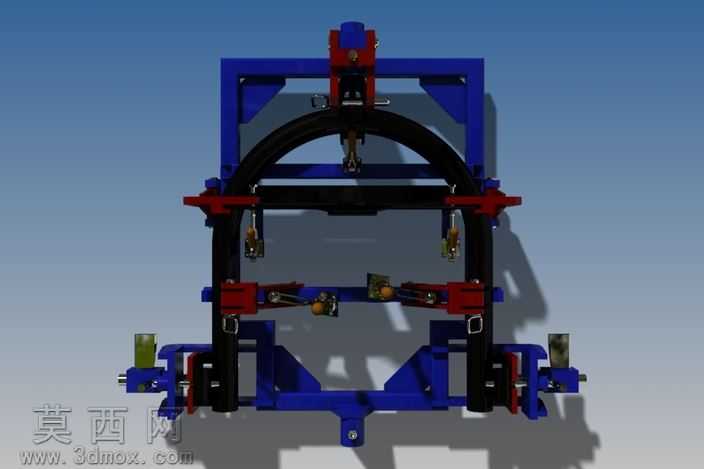

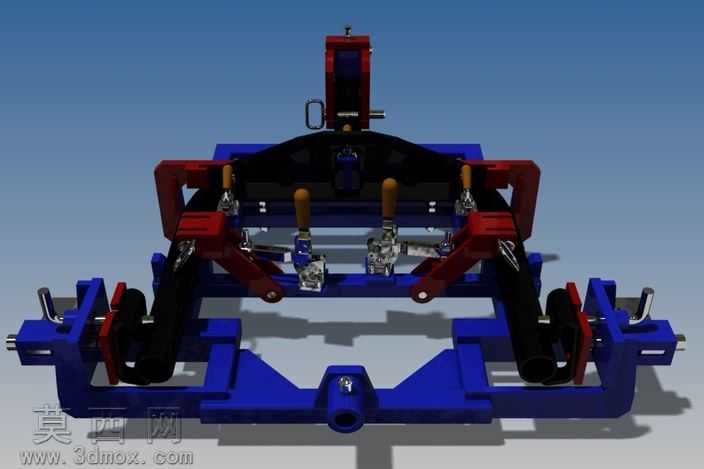

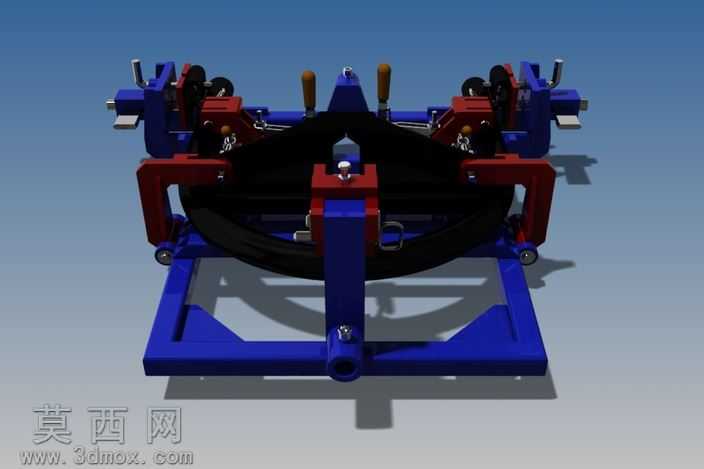

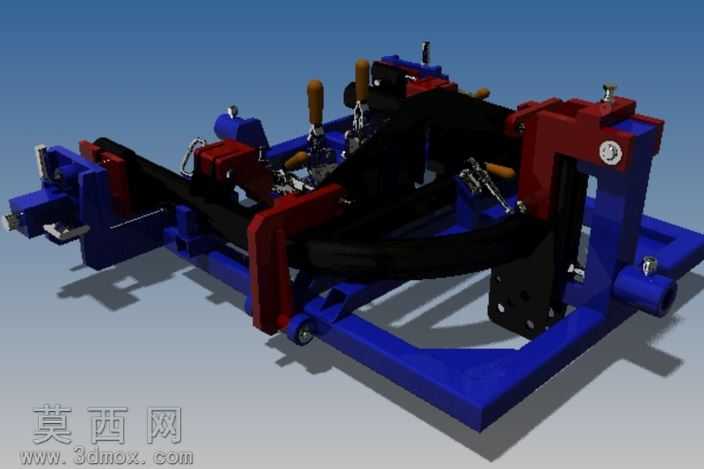

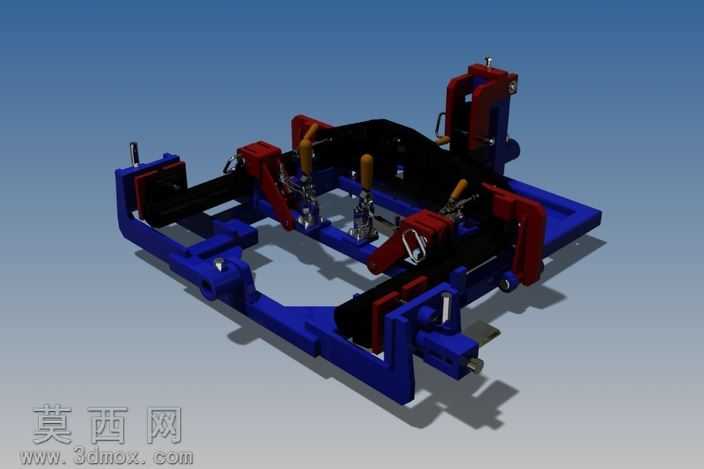

该焊接定位工装模板采用三维参数化建模方式完成整体设计，建模过程中严格遵循焊接工装的定位基准原则，针对框架类待焊工件的外形轮廓、拼接点位做了精准的定位结构适配。模型渲染阶段采用工业级写实渲染方案，底座主体赋予哑光深蓝色金属烤漆材质，表面添加细微的颗粒质感模拟实际工装的喷涂漆面效果，夹紧模块采用红黑撞色的工程塑料与金属搭配材质，操作手柄赋予棕褐色胶木材质，金属销轴、调节螺杆部分赋予亮面镀铬金属材质，不同材质的粗糙度、反光度参数经过反复调试，最终呈现出贴近车间实际工装的视觉效果，光影采用柔和的顶光搭配侧方补光，清晰展现工装各部分的结构层次与装配关系。结构设计上，整体采用框型底座作为承载基础，底座上根据待焊工件的焊缝位置、定位基准点分布多组定位挡块与快速夹紧机构，侧边设置可调节的侧向定位顶紧结构，上方布置多组垂直方向的快速夹钳，所有夹紧点位均避开焊缝施焊区域，既保证待焊工件在组焊过程中不会发生位移变形，又不会对焊接操作造成干涉。设计思路围绕焊接工序的实操需求展开，首先确定待焊框架的核心定位基准，遵循六点定位原理限制工件的全部自由度，其次考虑焊接过程中的热变形余量，在定位挡块处预留微小的调节间隙，夹钳的压紧行程做了冗余设计，可适配一定尺寸公差范围内的同类型工件，同时兼顾工装的操作便捷性，所有夹紧操作手柄均布置在工装外侧便于人工操作的位置，无需探身到工装内部即可完成全部装夹动作，底座下方设置支撑脚垫保证工装放置的平稳性，整体结构兼顾定位精度、操作效率与结构耐用性，可直接用于同类型框架工件的批量焊接生产工序，有效提升组焊精度与焊接作业效率，降低人工装夹定位的时间成本。
