绕组组装工装夹具三维结构设计

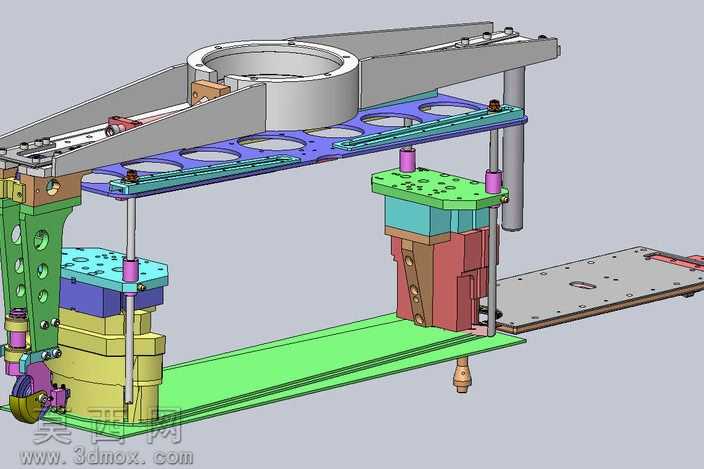

本作品为绕组组装工序配套的工装夹具三维设计模型，整体采用模块化分层结构搭建，通过三维建模软件完成全参数化设计，各零部件间的装配关系完全匹配实际生产的装配逻辑。建模过程中严格遵循机械设计公差配合要求，对每一处连接结构、定位基准都做了精细化处理：顶部设置环形安装基座，用于将整套工装固定在生产线对应工位，基座下方延伸出平行双导轨结构，为横向移动的载板提供稳定的滑动导向，导轨与载板的配合面做了等距安装孔位设计，可适配不同规格绕组产品的装夹需求。中部设置多组独立的定位压装模块，模块采用分层堆叠式结构，从下到上依次设置产品承托台、侧向定位块、竖向压装柱，不同功能的模块通过等高立柱实现空间分层，既避免各动作部件运行时发生干涉，又能让操作人员清晰观察绕组组装的全过程，压装柱端部做了仿形设计，可精准贴合绕组组件的压合点位，避免组装过程中损伤绕组线材。底部设置水平承托平台，平台表面做了防滑纹理与定位销孔设计，用于放置待组装的绕组基底，平台侧边设置快拆式锁紧结构，可快速完成基底的装夹与拆卸，提升工序操作效率。渲染阶段对不同功能的零部件做了差异化材质赋予：金属结构件采用哑光银灰金属材质，模拟实际加工后的铝合金阳极氧化效果；定位压块采用彩色工程塑料材质，区分不同功能的装夹部件，方便生产现场快速识别易损件；导向轴、锁紧螺丝等标准件采用亮面金属材质，还原标准件的真实质感。整套设计围绕绕组组装的工序需求展开，将定位、压装、导向、固定功能集成在同一工装结构上，各动作部件的行程都做了限位设计，避免超程运行损坏产品，同时预留了传感器安装位，可后续升级为自动化组装工位的配套工装，兼顾手动操作与自动化改造的适配性，结构布局紧凑合理，在保证装夹精度的前提下尽可能缩小工装整体体积，减少生产线工位的空间占用。
