手摇丝杆进给式可调钻孔操作机构

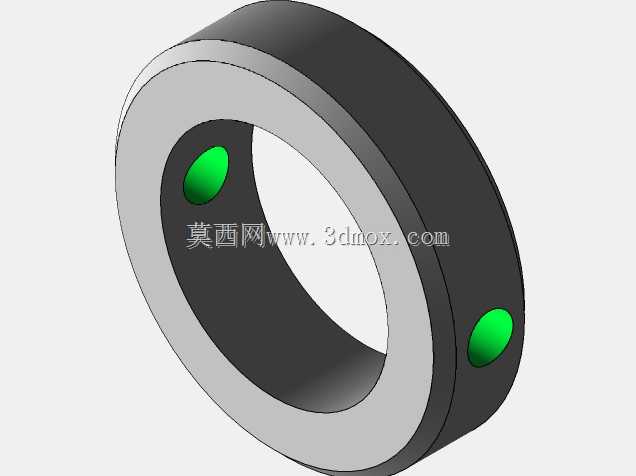

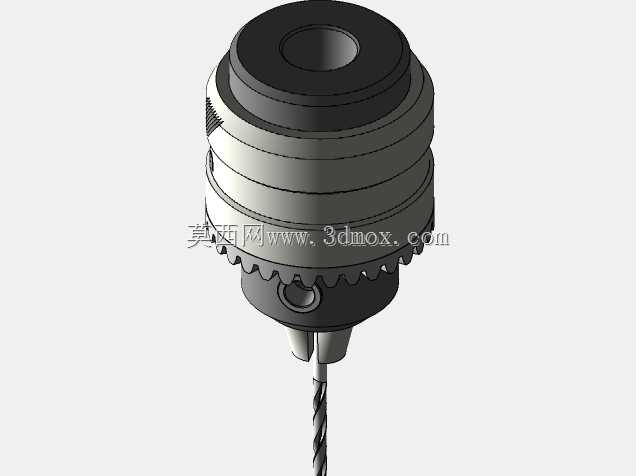

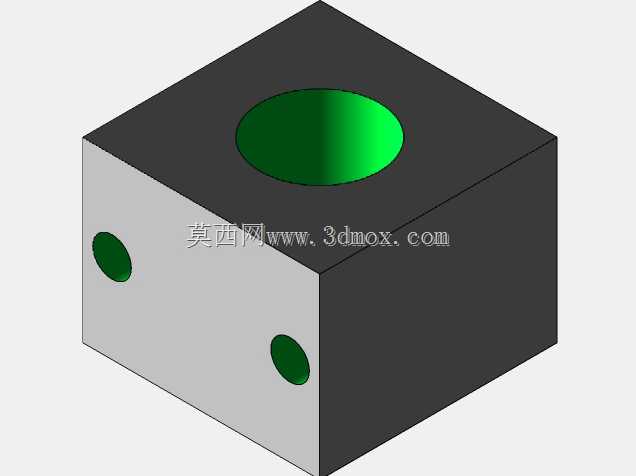

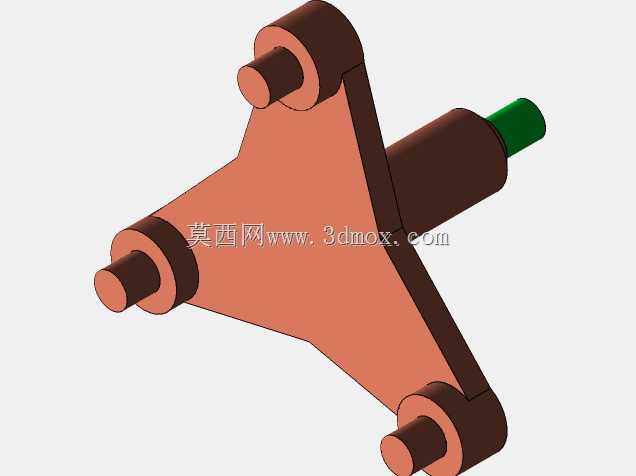

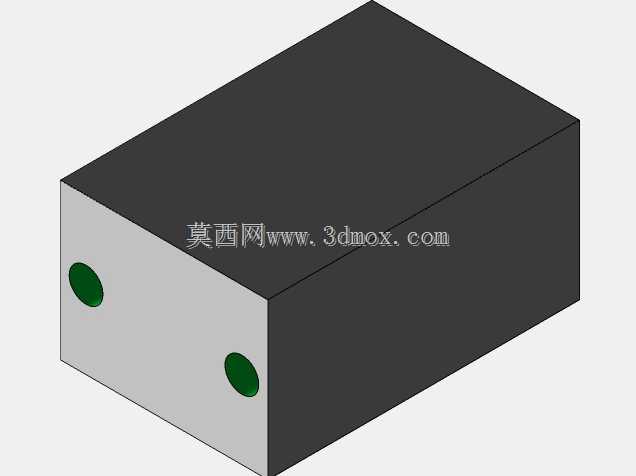

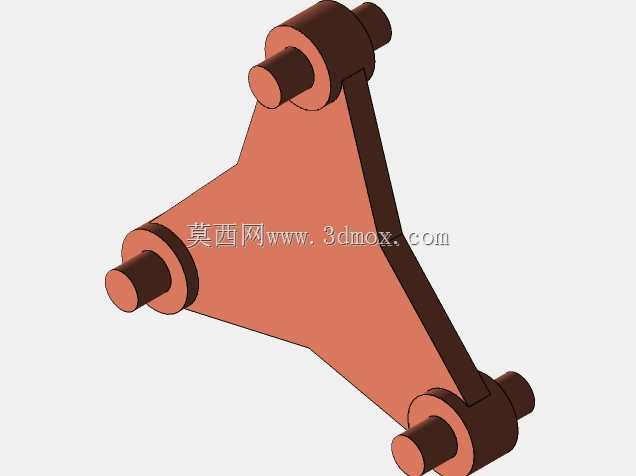

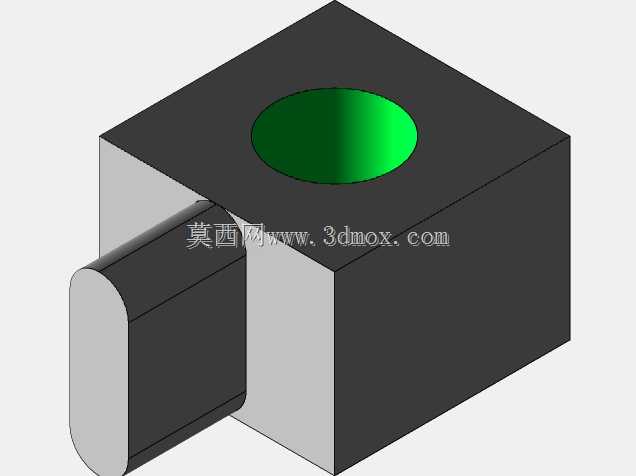

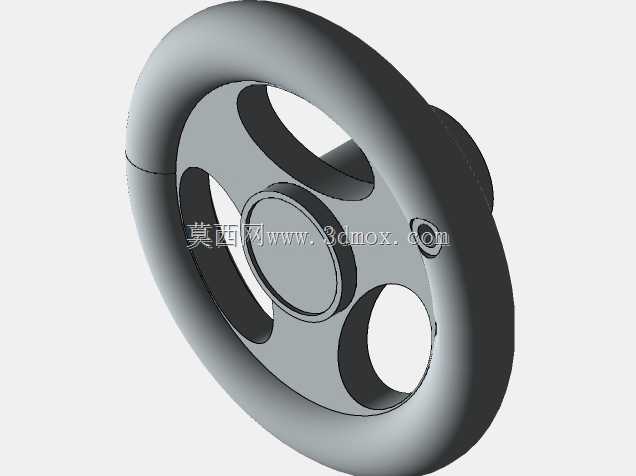

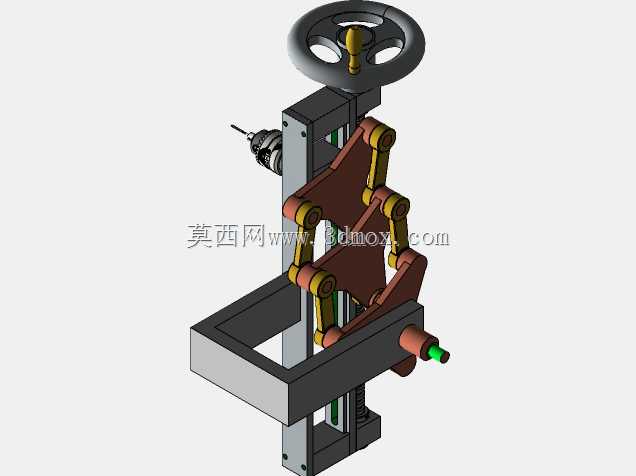

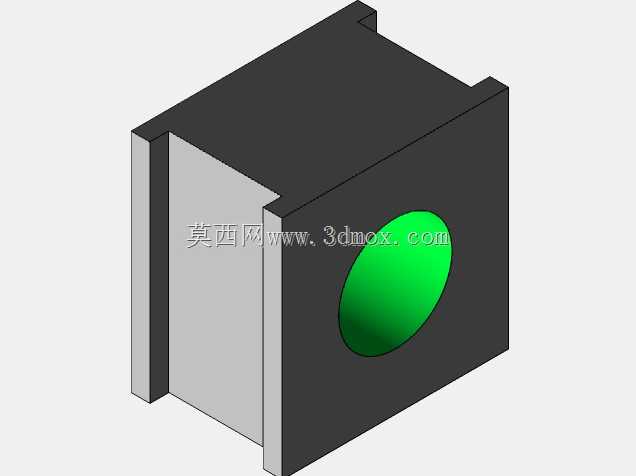

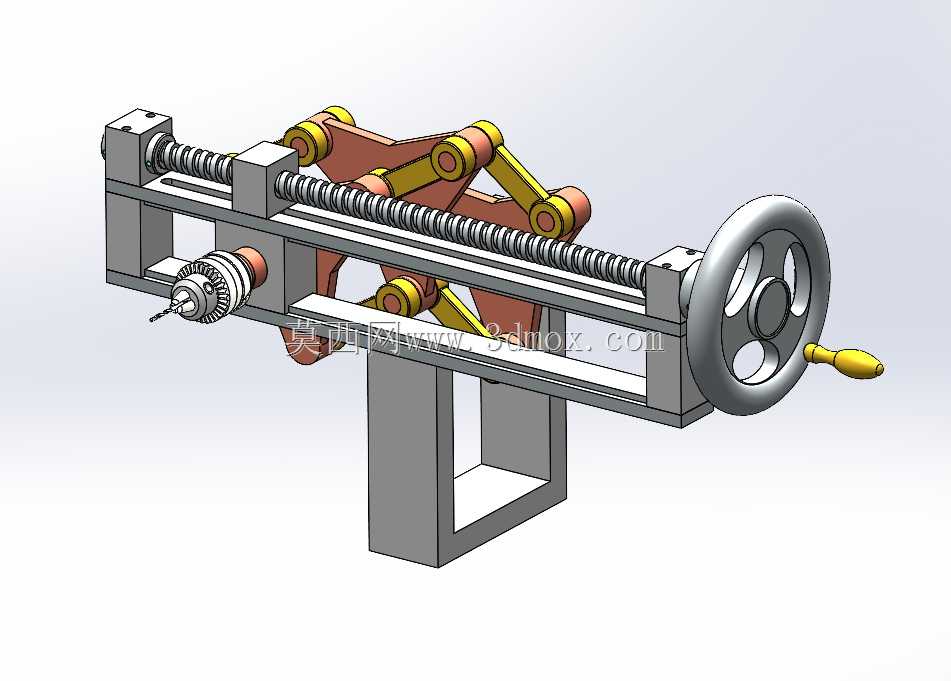

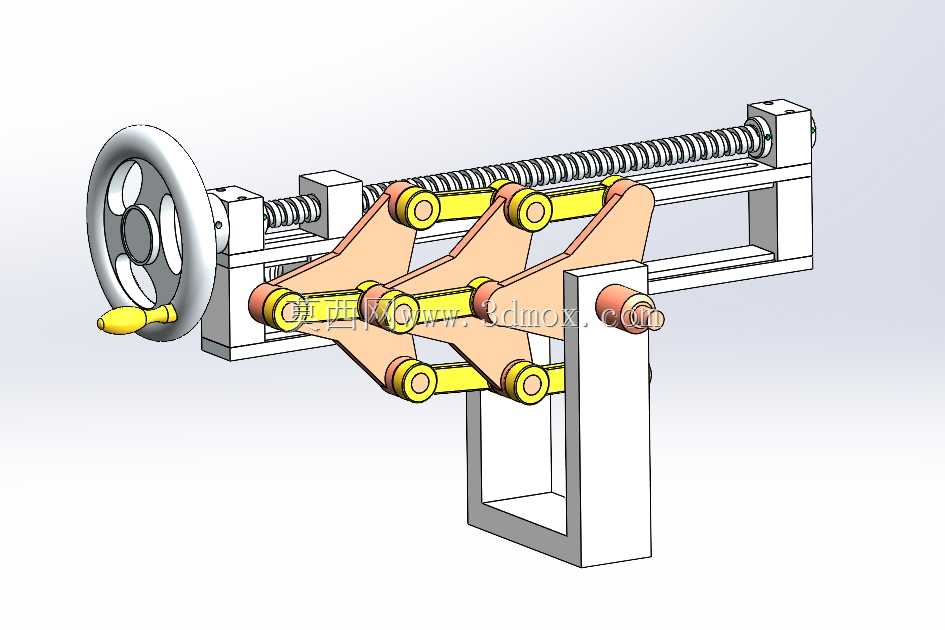

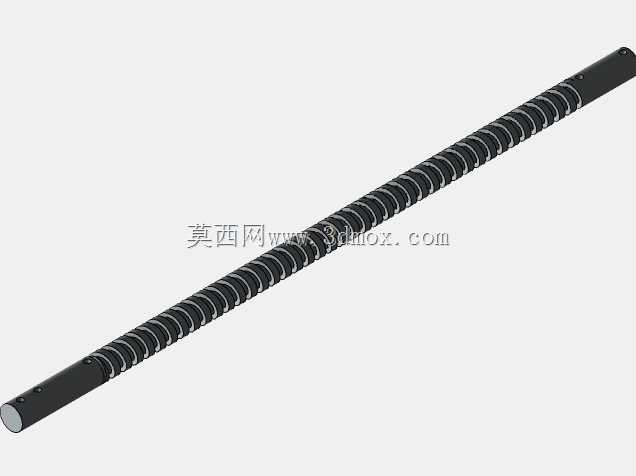

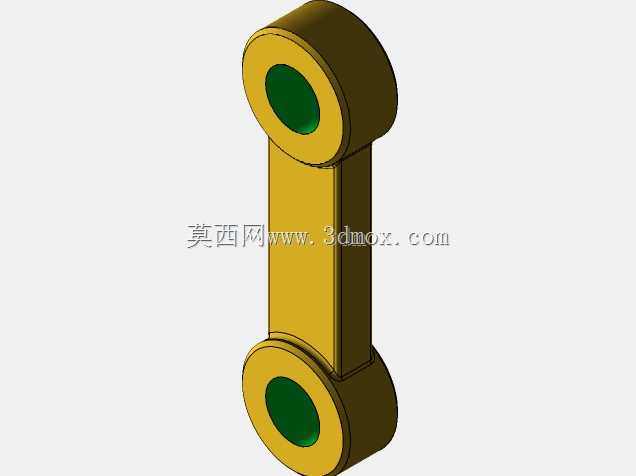

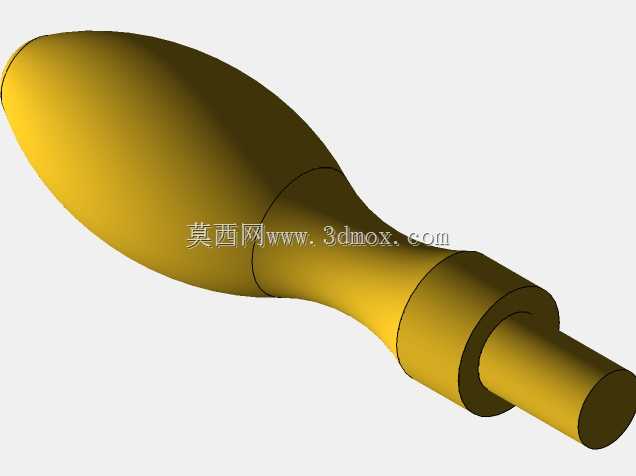

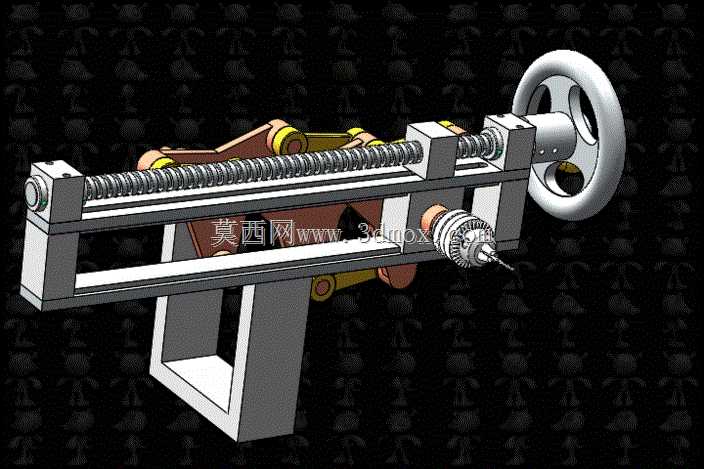

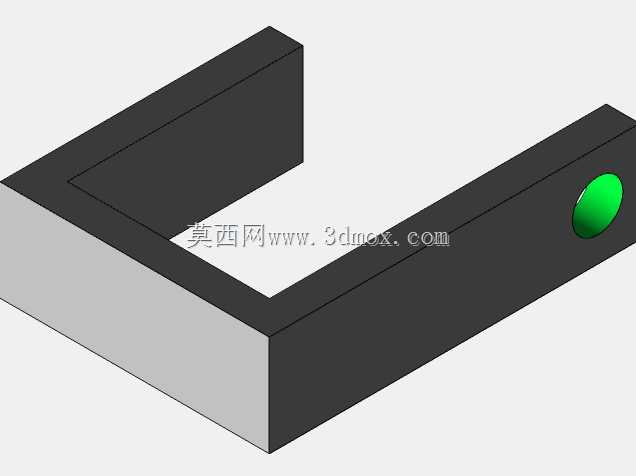

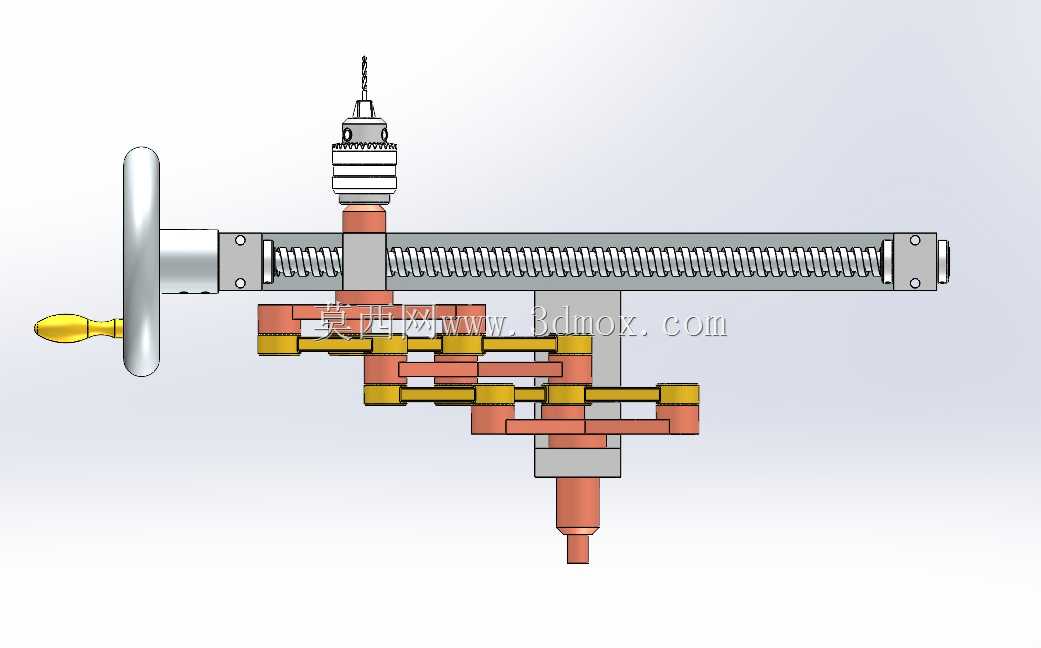

这套机构核心是通过手摇轮驱动梯形丝杆实现直线进给，搭配多组铰接连杆组件实现钻削头的位置调整，主要面向小型零件的手动精密钻削加工场景，常见于教学实训台、小型维修工位、单件小批量五金件加工场景，不需要外接动力源，依靠手动操作即可完成进给量的精准控制，适合没有气源、电源配套的零散加工场景使用。从结构设计逻辑来看，整体采用双平行光杆作为导向支撑，梯形丝杆布置在两根导向杆中间位置，传动螺母与滑动安装座刚性连接，转动手轮时丝杆带动安装座沿导向杆平稳滑动，手轮侧配套的摇柄可以降低转动时的操作力，长时间操作也不容易产生疲劳。安装座上搭载的钻夹头可以夹持不同直径的直柄钻头，适配常见的小直径钻削需求，夹头后方的传动结构预留了手动或者电动驱动的扩展空间，可根据实际使用需求灵活配置动力输入方式。上方的多组铰接连杆组件采用对称式布置，通过铰接点的锁紧可以实现钻削头的角度微调与位置补偿，连杆关节处都配置了耐磨衬套，反复调整也不会出现过大的配合间隙，能长期保持调整精度。整体机架采用框式悬臂结构，底部的U型安装座可以直接固定在工作台面或者专用支架上，安装时需要保证导向杆的水平度偏差不超过0.1mm每米，避免滑动时出现卡滞、进给阻力不均的问题。整套机构的横向有效行程覆盖200mm加工范围，垂直方向通过连杆调整可以实现50mm范围内的高度补偿，安装边界尺寸紧凑，不需要占用过大的工位空间，日常维护只需要定期给丝杆、导向杆、连杆铰接点加注润滑脂，检查各锁紧螺钉的预紧力即可，不需要复杂的维保操作。在实际使用中，操作人员可以通过手轮的转动圈数精准控制进给深度，每转动一圈手轮，进给量对应丝杆的导程，适合对钻深精度有要求的小件加工，相比手持电钻加工，进给平稳性更好，不容易出现钻头折断、孔位偏斜的问题，连杆调整结构可以快速适配不同高度的待加工工件，不需要额外加装垫块调整工件位置，操作流程更简便。
