离合器操纵杠杆机械结构设计

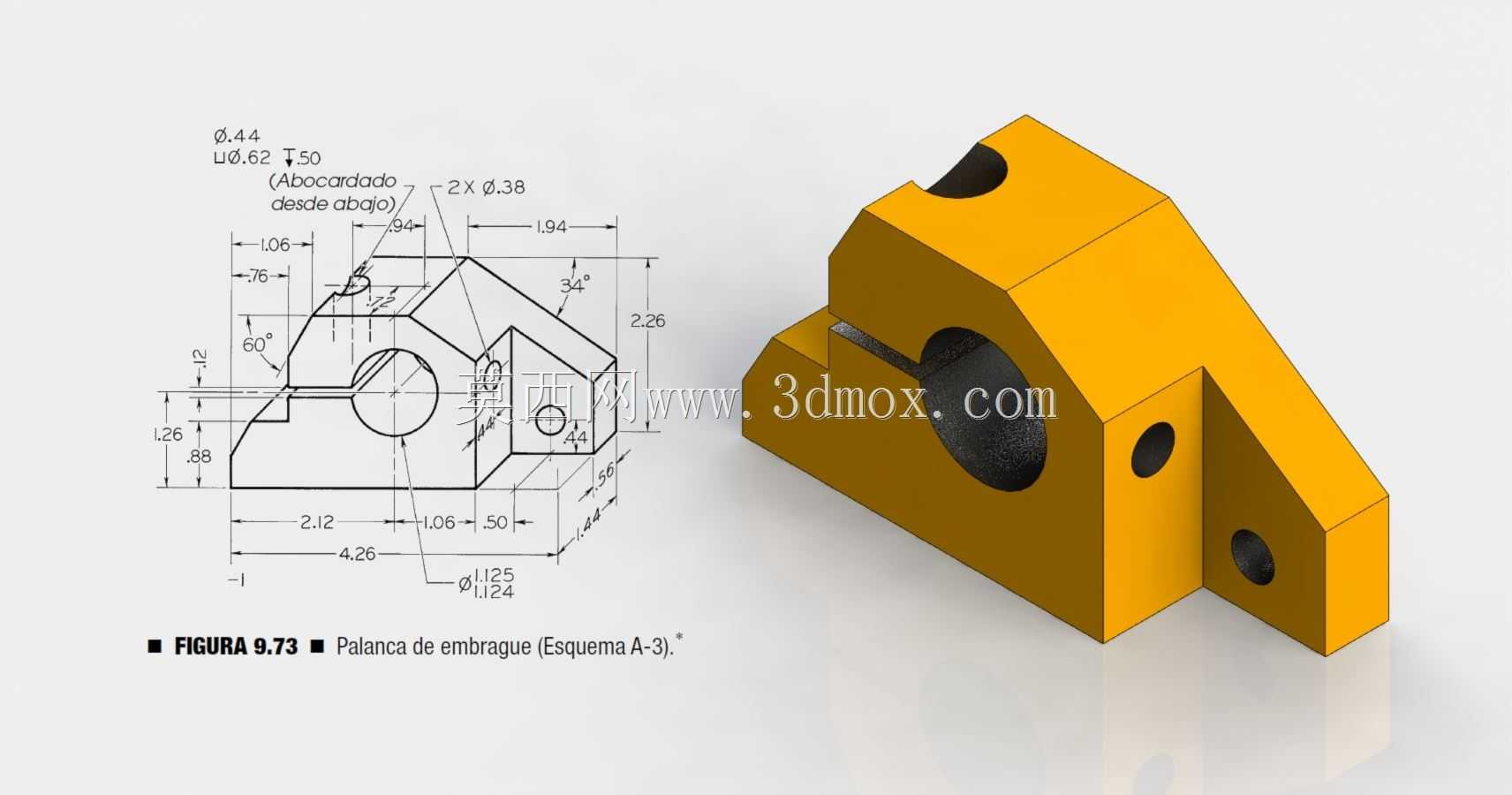

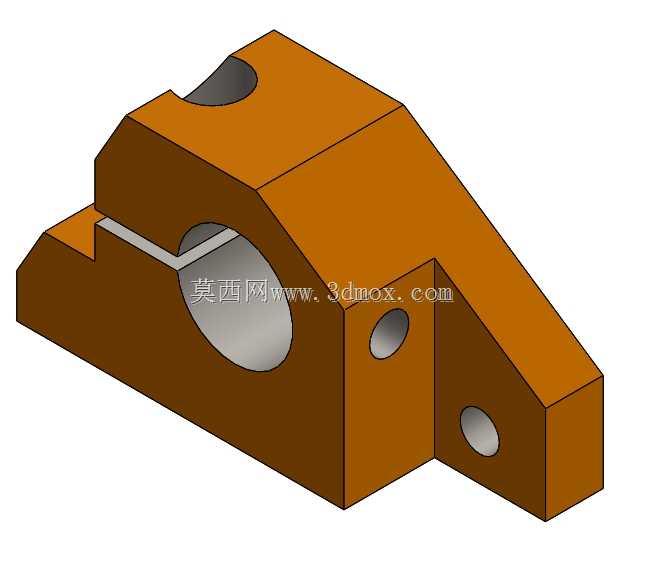

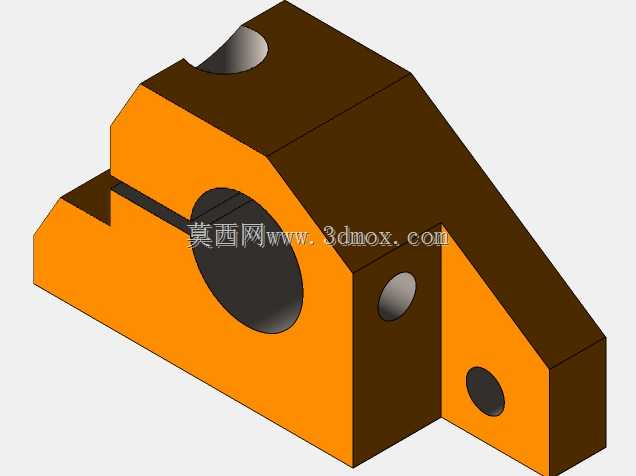

该构件属于离合器操纵系统的核心传力部件，主要应用在手动传动设备的离合操控链路中，承担操纵力传递、行程转换的核心作用，在小型动力设备、农用机械、轻型传动装置的离合机构中十分常见。从结构设计来看，整体采用异形块状承力构型，主体设置大直径中心通孔用于套装在支撑转轴上，作为整个杠杆的摆动回转支点，孔位周边做了加厚处理，能够承受反复摆动带来的交变挤压应力，避免长期使用后出现孔位磨损、旷量过大的问题。构件斜向延伸的臂体为操纵力输入端，臂体角度经过精准核算，匹配操纵行程的力臂比，能够在输入端施加较小操作力的情况下，输出端获得足够的离合拨动力，同时保证操纵行程符合人机操作的合理范围，避免出现操纵行程过长或力度过重的问题。构件侧面分布的多个小直径孔位，分别用于连接操纵拉杆、安装复位弹簧、锁定限位销轴，不同孔位的位置精度直接影响离合操纵的手感与动作可靠性，其中弹簧安装孔的位置经过反复调校，能够保证复位弹簧在离合结合、分离的全行程中都保持合理的拉伸长度，不会出现弹簧过拉伸失效或者复位力不足的情况。从安装边界来看，构件的整体外轮廓尺寸经过严格约束，底部的平直安装面与支撑座的配合间隙控制在合理范围，摆动过程中不会与周边的壳体、相邻传动构件发生运动干涉，臂体末端的连接位尺寸适配通用的操纵拉杆接头规格，不需要额外加工转接件就可以完成装配。设计过程中重点考虑了构件的受力路径，所有承力部位都做了圆弧过渡处理，避免应力集中导致的构件断裂，尤其是回转孔与力臂衔接的位置，通过加厚侧壁、优化过渡圆角的方式，提升了构件的抗疲劳强度，能够承受数十万次的离合操纵循环而不出现结构损坏。构件的外形没有多余的装饰结构，所有型面都服务于功能需求，斜切面的角度既避让了周边的安装空间，也为拨叉动作预留了足够的运动行程，侧面的凸台结构一方面增强了构件的整体刚性，另一方面也作为装配定位的基准面，方便加工过程中的装夹定位，保证各个孔位的位置度公差符合设计要求。
