矿用可折叠非金属探雷车架结构设计

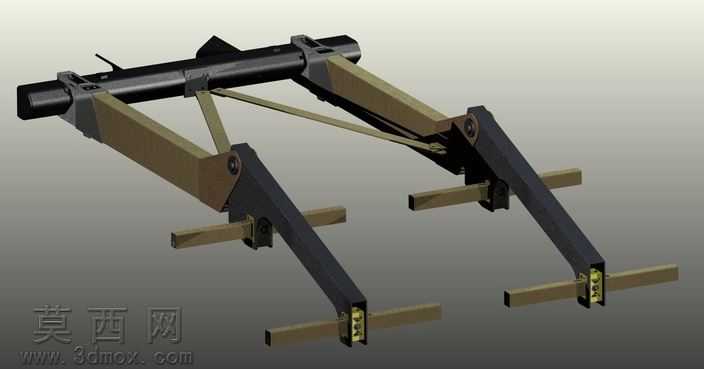

本作品为适配矿井探雷作业需求设计的可折叠非金属承载框架，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各铰接点位、杆件配合间隙、折叠运动轨迹做了完整的运动仿真校验，确保结构折叠动作顺畅无卡滞，展开状态下具备足够的结构刚度。模型主体框架采用纸基与玻璃纤维蜂窝复合板材作为主承载构件，搭配金属材质的铰接转轴、锁止卡扣与连接紧固件，在建模阶段针对不同材质做了分层材质赋予：蜂窝板材部分还原了纤维层叠的哑光肌理，金属铰接件做了发黑处理的金属质感渲染，横向承托杆件还原了木质复合型材的纹理特征，整体渲染效果清晰区分各功能部件的材质属性，直观展现结构的材质搭配逻辑。结构设计上采用对称式双摆臂折叠构型，主承力梁为斜向布置的变截面杆件，中部设置交叉斜拉筋强化框架抗扭性能，前端设置探测器安装固定位，后端设置与推进载具连接的同轴挂载接口，框架可沿中部铰接轴折叠至原长度一半的状态，折叠后两侧摆臂可保持垂直姿态，大幅缩小收纳体积，适配矿井下狭窄巷道的转运需求。设计过程中充分考虑矿井作业的特殊工况，选用非金属蜂窝材质作为主框架材料，既降低了整体结构重量，又可避免金属构件对探雷探测器的信号干扰，同时框架预留了肩带挂载点位，当作业人员脱离载具步行探雷时，可通过肩带背负框架，让探测器拖头贴合输送带面完成扫查作业，兼顾了载具挂载与人工背负两种使用场景的需求。各连接点位的紧固件、锁止结构均做了细节建模，完整还原了螺栓紧固、卡扣锁止的结构细节，铰接位置预留了合理的转动间隙，确保折叠与展开动作的可行性，整体结构在满足承载强度要求的前提下，最大化实现了轻量化与便携性的设计目标，适配矿井排雷作业的特殊使用需求。
