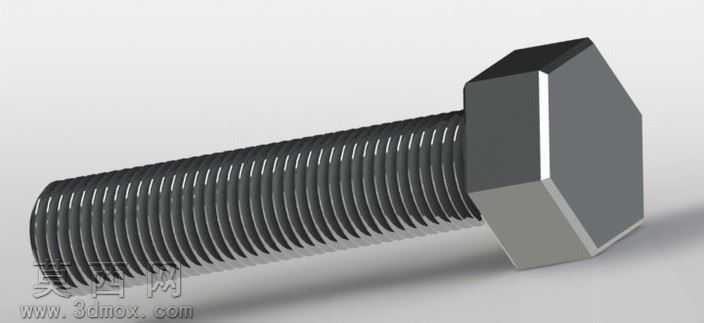

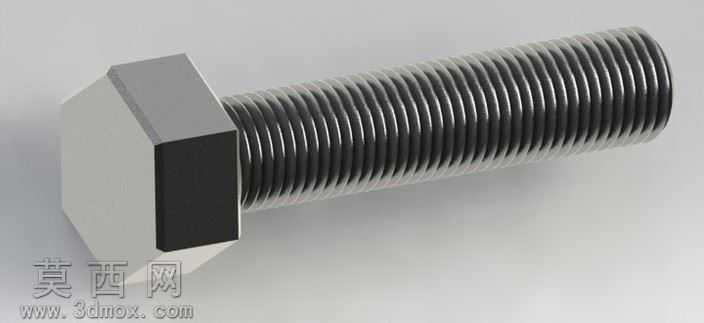

外六角全螺纹螺栓三维结构建模作品

本作品为外六角全螺纹螺栓的三维建模成果，建模过程以机械设计标准为核心依据，首先确定螺栓的公称直径、螺距、螺纹长度、六角头对边尺寸与厚度等核心参数，严格遵循普通螺纹的牙型规范开展结构搭建。建模阶段优先完成六角头基体的实体构建，通过拉伸特征生成正六棱柱基体后，对六角头的棱边做符合工艺要求的倒角处理，还原实际生产中螺栓头部的去毛刺结构，避免锐边结构不符合装配与使用要求。螺纹部分的建模采用螺旋线扫描切除的方式完成，首先根据螺距参数生成匹配公称直径的螺旋引导线，再绘制符合普通三角螺纹牙型的截面轮廓，沿螺旋路径完成扫描切除，精准还原螺纹牙的凸起与沟槽结构，确保每一圈螺纹的螺距、牙型角都符合通用紧固件的标准参数，螺纹收尾处做自然过渡处理，还原实际搓丝加工后的螺纹末端形态。材质与渲染环节，为模型赋予镀锌钢制紧固件的材质属性，调整金属材质的粗糙度、反光度参数，还原钢制螺栓经表面处理后的哑光金属质感，对六角头的端面与侧面做细微的光影区分，模拟金属表面的细微加工纹理，螺纹部分通过光影的明暗变化凸显牙型的起伏结构，让整体渲染效果贴近真实螺栓的视觉观感。结构设计上完整还原螺栓的装配适配特性，六角头的尺寸匹配常规扳手的夹持规格，全螺纹的结构设计可适配不同厚度的被连接件，模型的各部分尺寸比例协调，既可以作为机械设计装配场景中的标准紧固件调用，也可用于紧固件结构原理的演示展示，建模过程中对螺纹细节的精细化处理，能够清晰展现螺旋连接的工作原理，直观呈现螺栓通过螺纹旋合实现紧固连接的结构逻辑。
