DIN94标准拆分针脚惠特配置结构件

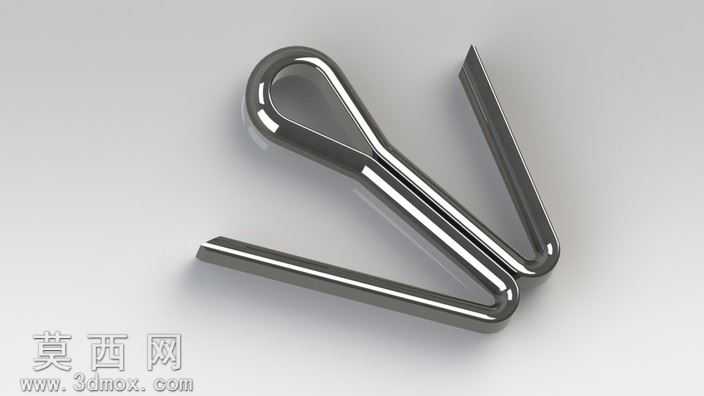

本作品为符合DIN94标准的拆分针脚惠特配置结构件，建模阶段采用SolidWorks完成全参数化三维构建，首先依据DIN94标准中关于开口销类针脚的尺寸规范，绘制二维截面草图并添加完整几何约束，确保各段线材直径、弯折半径、环部内径、支脚长度等核心尺寸完全匹配标准要求，同时针对惠特配置的特殊拆分结构，单独设置独立配置参数，可通过配置管理器快速切换不同规格的针脚尺寸，无需重复建模。建模过程中采用扫掠特征作为主体构建方式，沿预先绘制的三维空间路径扫掠圆形截面，精准还原针脚的双弯折、端部环圈的流畅形态，对弯折处的圆角过渡做了精细化处理，避免出现尖锐棱角，还原五金冲压弯折工艺的真实成型效果。材质渲染阶段选用抛光不锈钢材质，调整金属粗糙度参数至0.1以下，添加适度的环境反射与高光效果，还原金属针脚表面的镀铬亮面质感，渲染时采用三点布光方式，主光源从侧上方投射突出结构轮廓，辅光源补光弱化阴影死区，顶光强化金属表面的高光反射层次，最终呈现的渲染图清晰展现针脚的立体结构与金属质感。结构设计上，该拆分针脚采用对称式双支脚结构，端部的封闭环圈用于穿装固定，两支脚拆分后可穿过预制孔位，弯折后实现防松定位，惠特配置的特殊结构优化了支脚的拆分角度，提升安装时的操作便利性与固定后的防脱性能，建模时对两支脚的平行度、弯折角度做了公差校验，确保结构符合实际装配使用要求。整个模型保留了完整的建模特征树，可直接编辑参数调整尺寸适配不同使用场景，同时导出了STEP、IGES等通用格式，可兼容AutoCAD、CATIA等多款工程软件，方便不同使用场景下的调用与修改。
