多辊式导向牵引吊挂滚轮组件结构

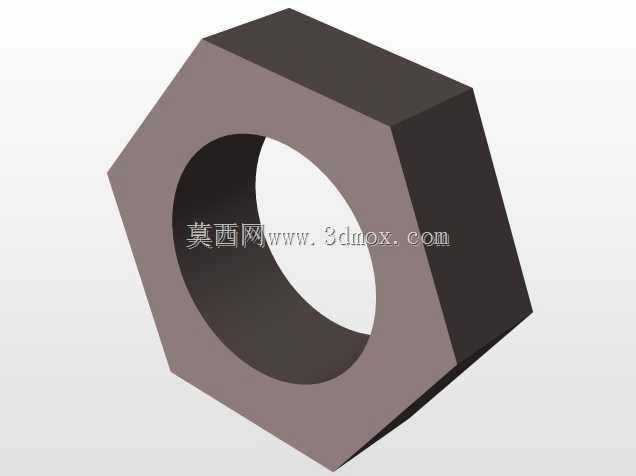

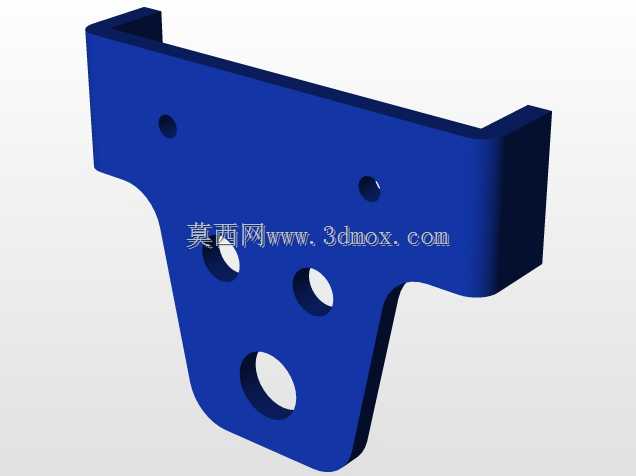

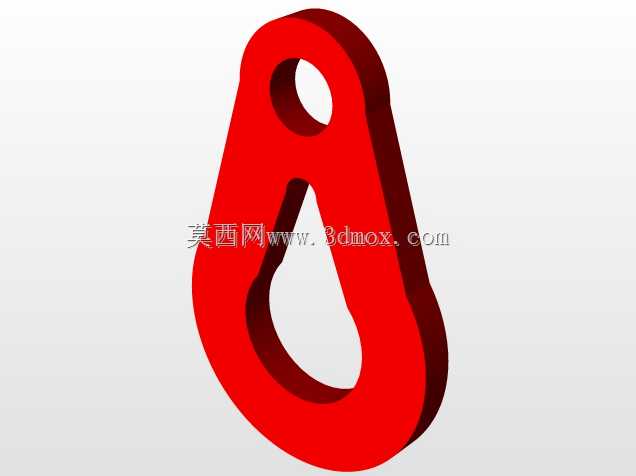

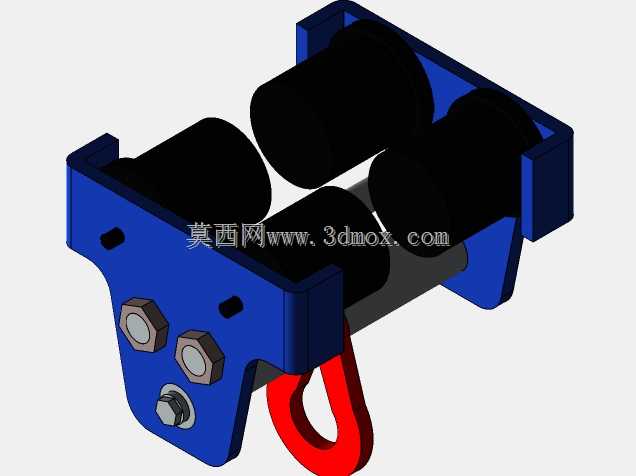

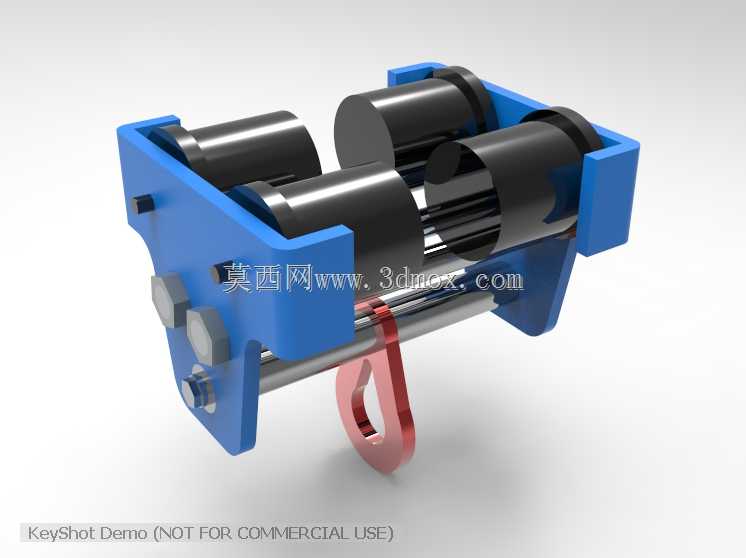

这类多辊式吊挂滚轮组件常应用在轻型物料输送线、工位辅助吊具、户外移动挂载装置的导向承载环节，实际使用中需要同时兼顾沿轨道方向的顺畅滑动与垂直方向的稳定吊挂，避免运行过程中出现卡滞、侧偏、脱轨的问题。从结构设计来看，组件采用蓝色工程材质作为两侧支撑座，通过横向贯穿的金属光轴实现辊轮的同轴定位，三个平行布置的黑色辊轮与轨道接触面做了适配圆弧处理，能够贴合不同截面的圆轨或方轨侧面，分散运行过程中的接触应力，减少局部磨损。下方伸出的红色吊挂环采用一体弯折成型结构，与横向轴的连接位置做了限位防脱设计，挂载时载荷会通过吊挂环直接传递到横向主轴上，再由两侧支撑座将载荷均匀分散到三个辊轮与轨道的接触面上，避免单点受力过大导致辊轮变形。设计过程中需要严格控制两侧支撑座的平行度公差，保证三根辊轮的轴线处于同一平面且与轨道走向垂直，否则运行时会出现辊轮偏磨、滑动阻力骤增的问题；横向轴与支撑座的配合选用过渡配合，端部加装锁紧螺母与防松垫片，避免长期往复运行后轴件出现轴向窜动。安装边界上，组件整体宽度适配常规20-30mm规格的轻型吊挂轨道，吊挂环的内孔尺寸适配标准卸扣与挂载吊点，安装时无需额外加工轨道，直接将辊轮卡入轨道卡槽即可完成装配，后期维护时仅需拆卸端部锁紧螺母就能快速更换磨损辊轮，无需整体拆解组件。实际工况下，这类组件可承受单点位50kg以内的静载荷，运行速度不超过0.5m/s时能保持稳定无晃动，辊轮内部自带自润滑衬套，无需定期加注润滑脂即可长期在无尘车间、普通仓储环境下使用，针对有轻微腐蚀的使用场景，还可将支撑座材质更换为不锈钢材质，辊轮包覆聚氨酯层来降低运行噪音、提升抗腐蚀能力。结构上没有多余的冗余设计，所有受力部件都做了对应的应力释放处理，支撑座的边角位置做了倒角去毛刺，避免安装维护时划伤操作人员，辊轮与支撑座之间预留了0.2mm的轴向间隙，抵消温度变化带来的材质热胀冷缩量，保证高低温环境下都能顺畅滑动。
