4号转3号莫氏锥度连接适配接头

在常规金属切削加工场景里，不同规格莫氏锥柄的刀具、工装与设备主轴锥孔不匹配的问题十分常见，这款4-3锥形莫尔斯适配器正是为解决这类锥度规格转接需求设计的中间连接部件。从实际加工场景来看，车床尾座、钻床主轴、铣床刀柄的莫氏锥孔多为固定规格，当需要使用小一号锥柄的钻头、铰刀、顶尖或者专用工装时，不需要更换主轴套或者重新购置对应锥柄的刀具，通过该适配器就能完成不同锥度规格的可靠连接，大幅减少工装更换的辅助时间，也能降低多规格刀具的储备成本。

产品的功能核心是实现莫氏4号外锥与莫氏3号内锥的同轴过渡连接，外锥面与设备端4号莫氏锥孔贴合，内锥面用于装夹3号莫氏锥柄的刀具或工装，锥面配合的自锁特性可以保证传递扭矩过程中不会出现打滑、松脱的问题，同时保证连接后的同轴度误差控制在机械加工允许的范围内，避免刀具装夹后出现径向跳动超差，影响加工孔的圆度、表面粗糙度或者加工尺寸精度。

设计过程中首先遵循莫氏锥度的标准参数，外锥的锥度、大端直径、锥长、扁尾尺寸完全符合4号莫氏锥的规范，保证能够完全适配所有标准4号莫氏锥孔的安装位，扁尾结构用于传递主轴扭矩，同时方便拆卸时使用楔铁打出；内锥的3号莫氏锥孔参数严格对应标准，锥孔深度足够容纳3号锥柄的完整插入长度，保证锥面的有效接触面积不低于85%，避免局部应力集中导致锥面压伤或者连接刚度不足。

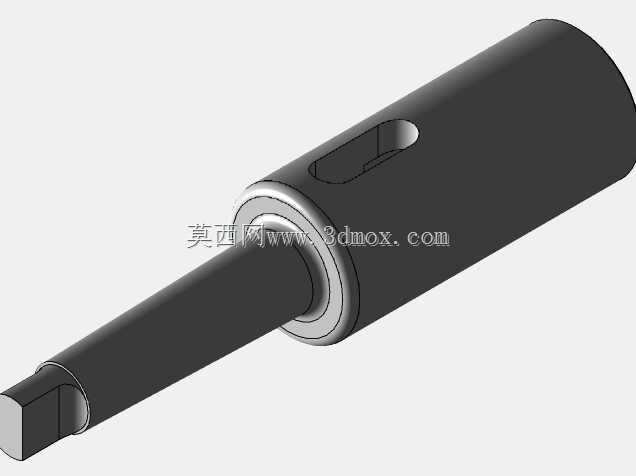

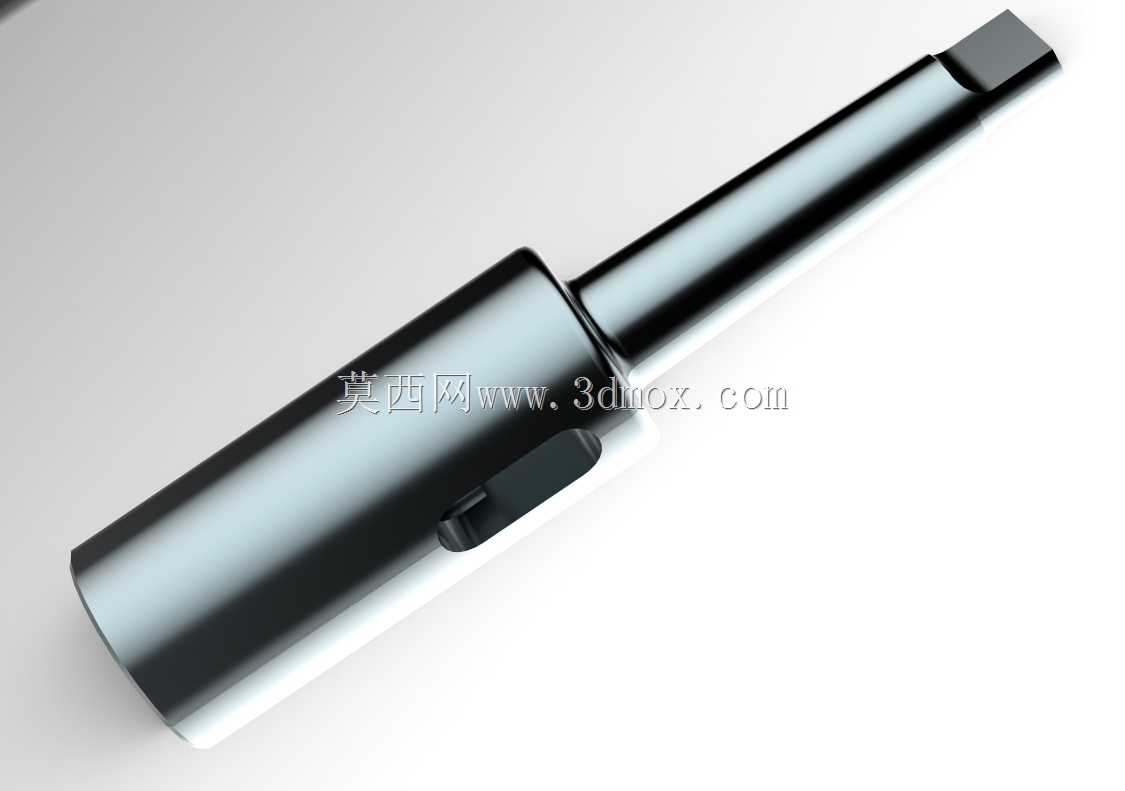

外形上整体为阶梯轴类结构，外锥段与内锥段同轴布置，外表面做了发黑防锈处理，提升车间潮湿环境下的抗锈蚀能力，外圆与锥面的过渡处做了圆角处理，避免应力集中导致的部件断裂。安装边界方面，外锥插入4号莫氏锥孔后，外露的套筒段外径小于对应锥孔的端面止口直径，不会与主轴端面的结构发生干涉，内锥孔的端面与3号锥柄的刀柄端面贴合后，扁尾槽的位置与设备端的扁尾槽对齐，保证楔铁拆卸时的操作空间充足，不需要额外拆解周边的机床附件就能完成适配器或者刀具的更换。

日常使用中，这类适配器多用于单件小批量加工场景，当加工过程中需要临时更换小规格锥柄刀具时，不需要调整主轴结构，直接装入适配器就能完成装夹，尤其适合维修车间、工装试制车间这类加工零件多变、刀具规格繁杂的场景，相比定制专用刀柄，标准莫氏适配器的通用性更强，互换性更好，能够适配所有符合莫氏锥度标准的刀具与工装，连接后的刚度足以满足常规钻削、铰削、轻载铣削的扭矩传递需求，不会出现连接松动导致的加工废品问题。
