起重作业用锻造吊钩三维结构设计

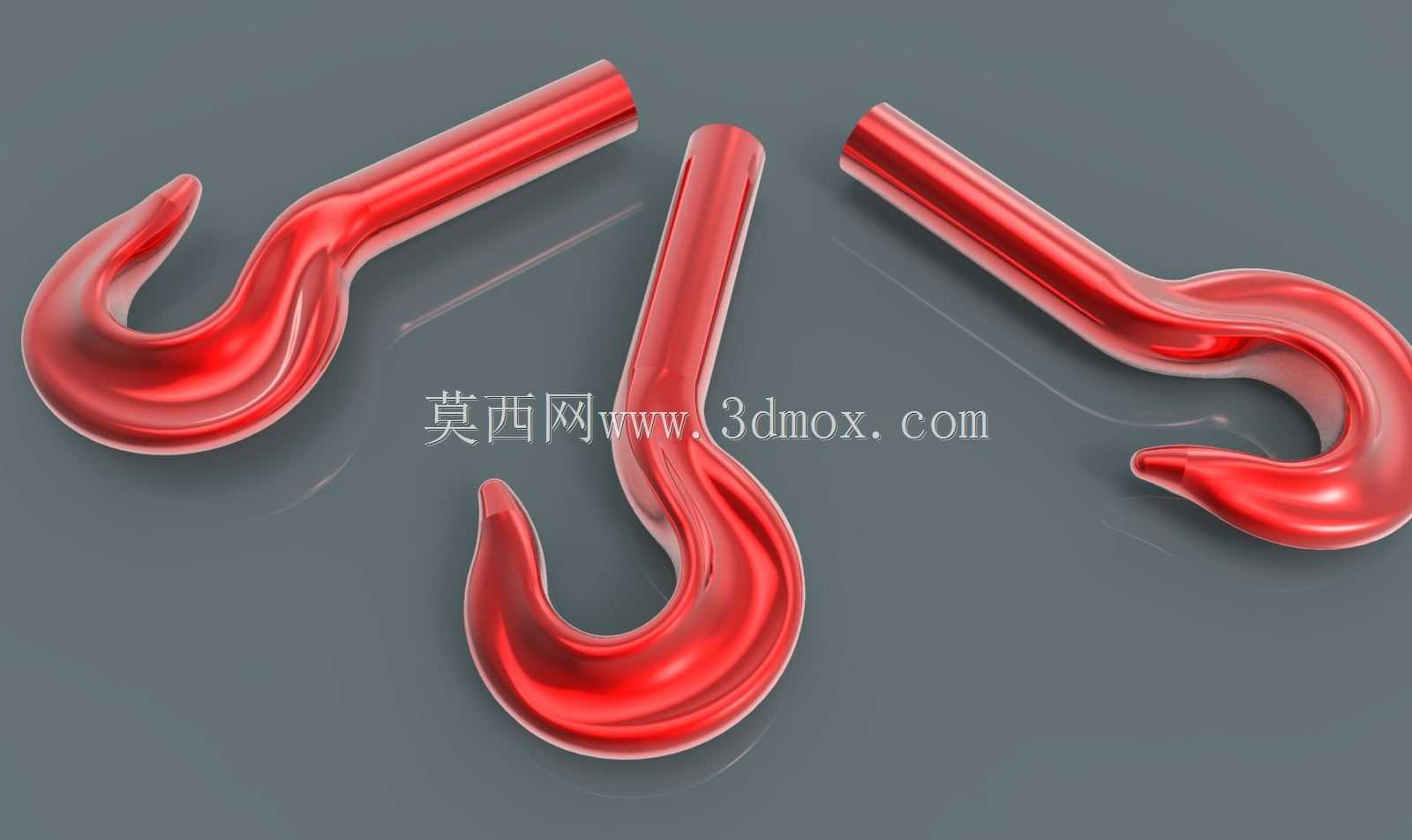

在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩是直接承接载荷、连接起升机构与被吊物的核心受力构件，其结构合理性直接决定整套起重作业的安全冗余度。这款吊钩采用直柄单钩的经典构型，钩身曲线经过载荷曲率优化，钩尖部位做了向内收的防脱弧度设计，作业时挂入吊索后，只要吊索张紧受力，会顺着钩身曲面滑向钩腔最深的受力承载区，不会出现吊索向钩尖滑移脱钩的风险，能适配钢丝绳吊索、吊装带、卸扣等多种常规吊具的挂接需求。从结构设计逻辑来看，直柄段的外径尺寸是按照对应额定起重量下的拉伸载荷、动载冲击系数做的等强度校核，柄部末端预留的装配段可以和吊钩横梁、推力轴承配合安装，装入吊钩组后能实现360度水平回转，方便作业人员调整被吊物的朝向，不用反复挪动起升机构的位置。钩身的过渡曲面全部做了大圆角顺滑处理，没有尖锐的应力集中棱角，不管是后续做锻造加工还是热处理，都能避免局部应力过大导致的开裂隐患，实际使用中也不会因为棱角切割损伤吊索的纤维或钢丝结构，延长吊具的使用寿命。安装边界方面，直柄段的长度要匹配吊钩横梁的安装孔深度，装配后柄端的固定螺母要预留足够的防松空间，钩腔的开口尺寸要覆盖常用卸扣、吊环的截面直径，同时要控制钩身的整体回转半径，避免起升过程中钩身剐蹭到起重小车的架体或者周边的作业设备。这类吊钩的载荷传递路径非常清晰，起升拉力通过直柄段均匀传递到钩身的弯曲承载段，钩身截面从直柄到钩尖做了渐变收窄，既保证了最大受力截面的强度储备，也不会因为冗余结构过多增加吊钩组的整体自重，降低起升机构的无效载荷消耗。实际选型时要注意，钩尖的防脱结构要和配套的防脱卡板尺寸匹配，不能出现卡板安装后干涉吊索挂入的情况，直柄与横梁配合的轴段公差要控制在合理范围，间隙过大会导致吊钩作业时出现径向晃动，间隙过小则会增加回转阻力，甚至在重载后出现卡滞无法转动的问题。
