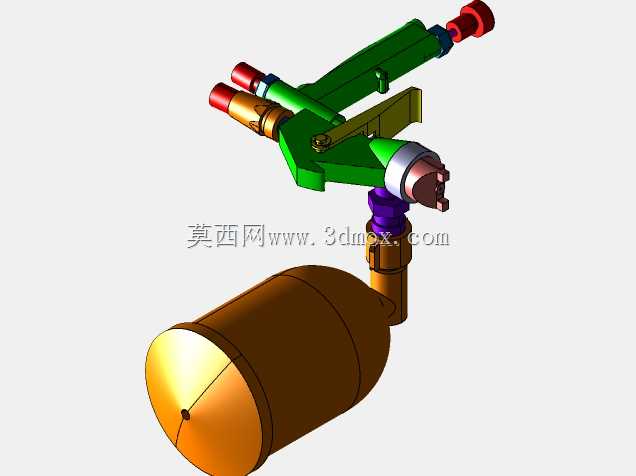

重力进料式气动喷涂作业手持装置

在工业涂装、五金表面处理、家具漆面加工、小型工件补漆等作业场景中，这类手持喷涂装置是一线作业的核心执行工具，区别于高压无气喷涂设备，重力进料结构的设计更适配小批量多色切换、精细漆面作业的需求，料杯布置在枪体上方，依靠涂料自身重力向枪腔供料，无需额外配置压送罐或虹吸管路，换色清理时仅需拆卸料杯冲洗枪腔即可，大幅缩短多批次作业的换型准备时间。从结构设计逻辑来看，枪体整体采用人机工程握持布局，扳机触发位置对应手指自然弯曲弧度，长时间握持作业时可降低腕部负荷，料杯与枪体的连接采用锥面密封结构，避免带压作业时涂料从衔接缝隙渗漏，枪头的喷嘴组件预留了不同口径的替换安装位，可根据涂料黏度、喷涂幅面需求更换对应规格喷嘴，适配从底漆厚涂到面漆薄喷的不同工艺要求。枪体内部的气路与料路采用独立腔道设计，压缩空气进入枪腔后通过导流结构在喷嘴出口形成负压区，将料杯内输送的涂料吹散为均匀雾状颗粒，气路调节旋钮布置在枪体侧方，作业过程中可单手操作调整气压大小，匹配不同距离下的喷涂幅面与漆面厚度需求。安装边界方面，料杯容量适配单人单次连续作业的涂料携带量，无需频繁补料，枪体尾部的气路接口采用通用快插规格，可直接对接车间常规压缩空气管路，无需额外定制转换接头，枪身整体重量控制在单手握持舒适区间，高空作业或狭小空间内操作时不会产生额外的负重负担。针对精细喷涂作业的需求，枪头位置设置了幅面调节结构，通过调整气流导向件的位置，可将喷涂扇面在圆形与宽幅扇形之间切换，小圆形幅面适配工件边角、焊缝位置的补漆作业，宽幅扇形适配大平面的连续走枪喷涂，减少重复喷涂造成的漆面厚度不均问题。料杯采用透明可视材质设计，作业过程中可直接观察剩余涂料容量，提前做好补料准备，避免作业中途涂料耗尽出现断喷、漆面接痕等缺陷，枪体的密封件均采用耐溶剂材质，可适配水性涂料、溶剂型涂料等不同类型的涂装材料，不会因长期接触涂料溶剂出现密封溶胀、漏液等失效问题。
