机加工用硬质合金镶块带杆镗削头结构

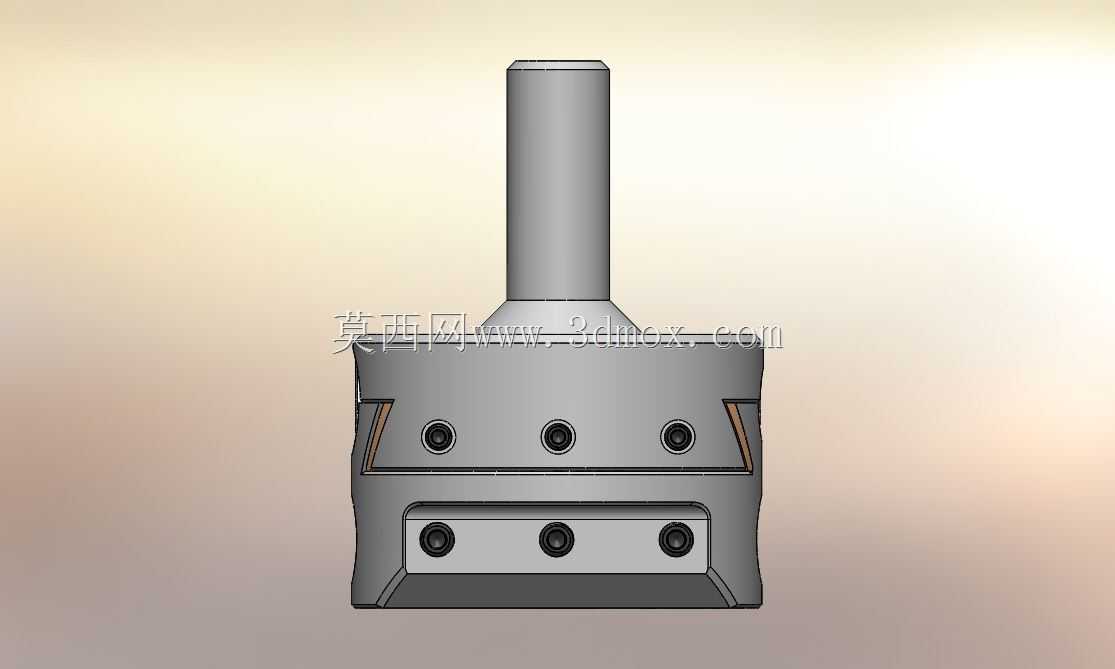

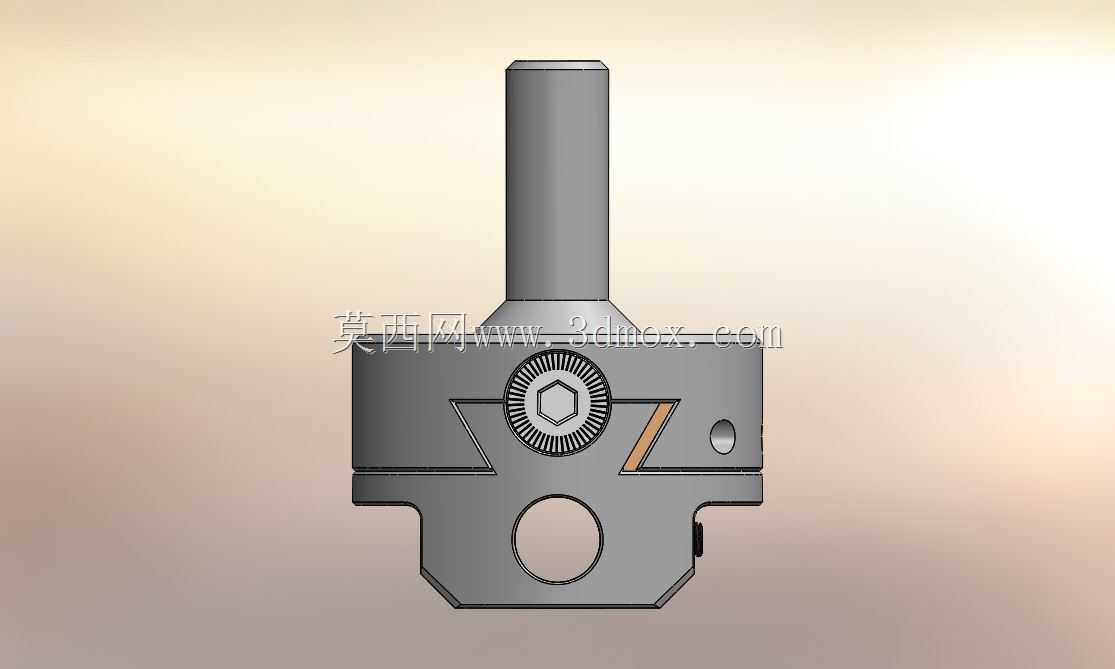

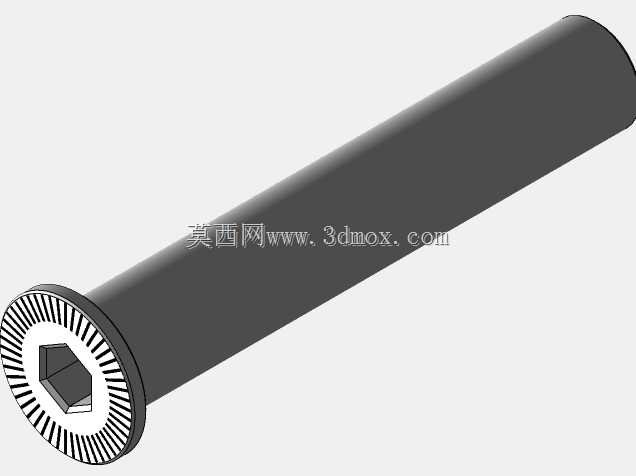

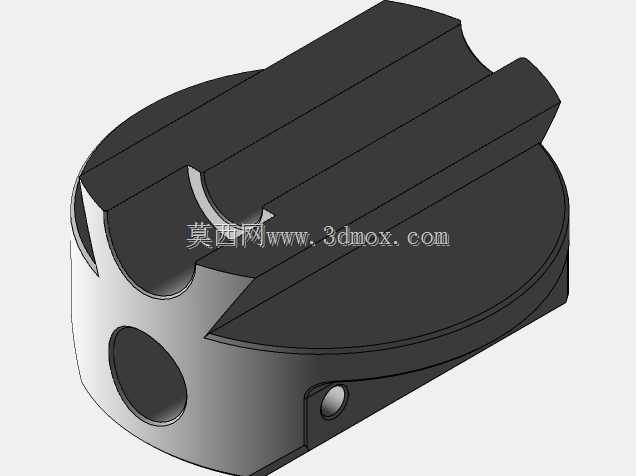

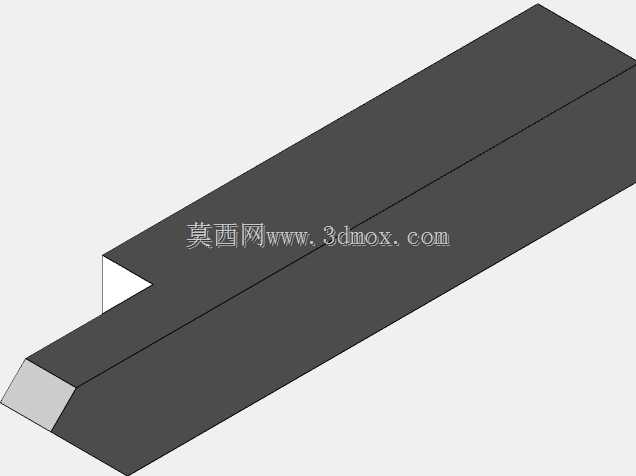

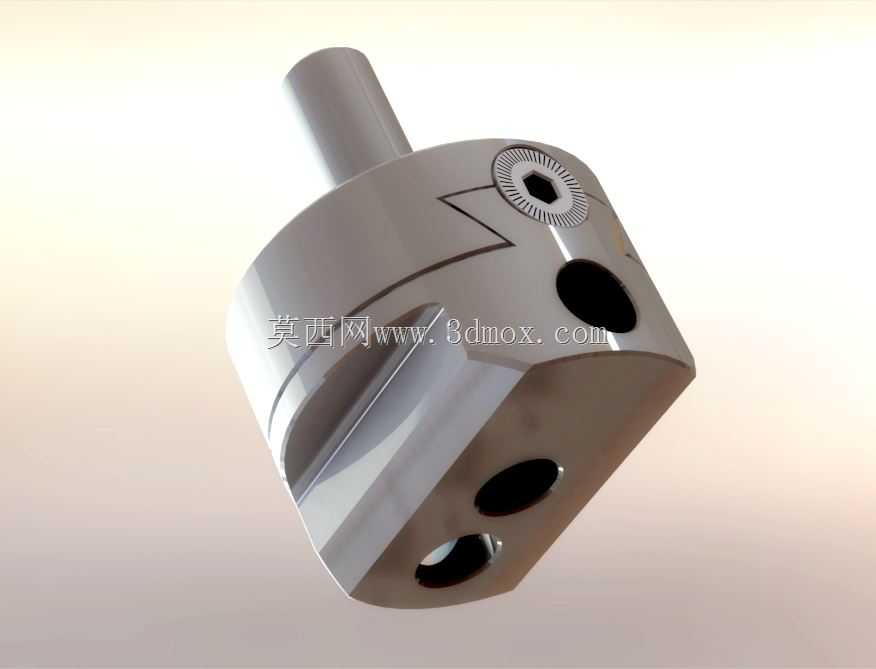

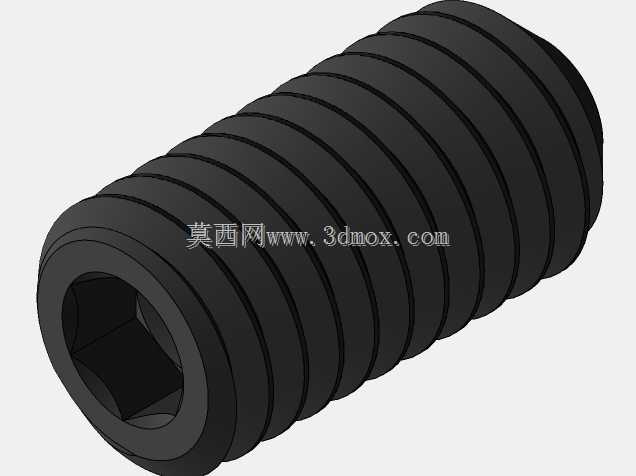

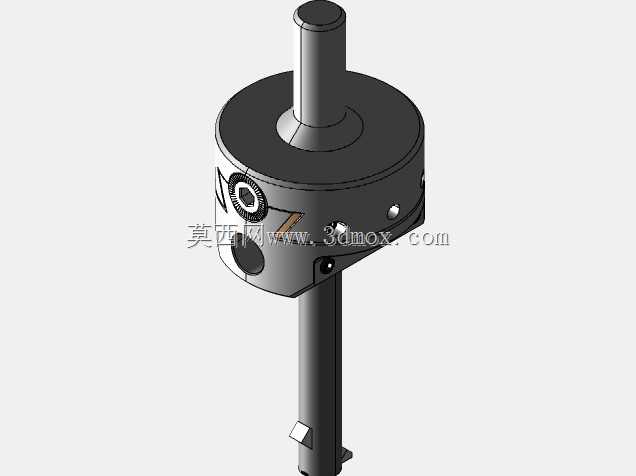

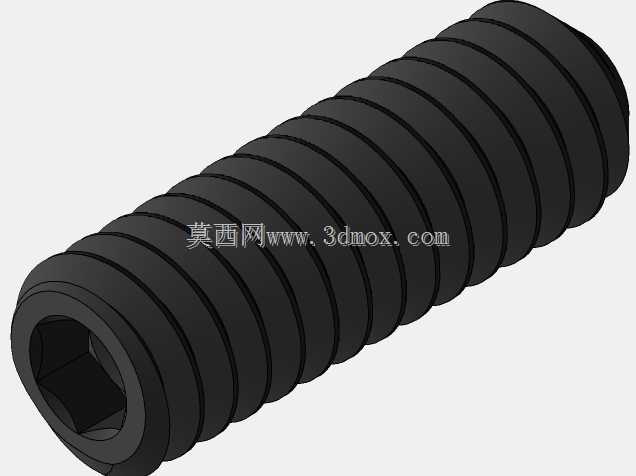

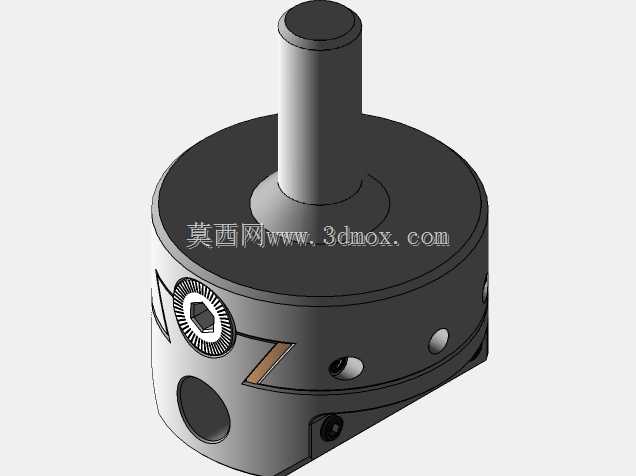

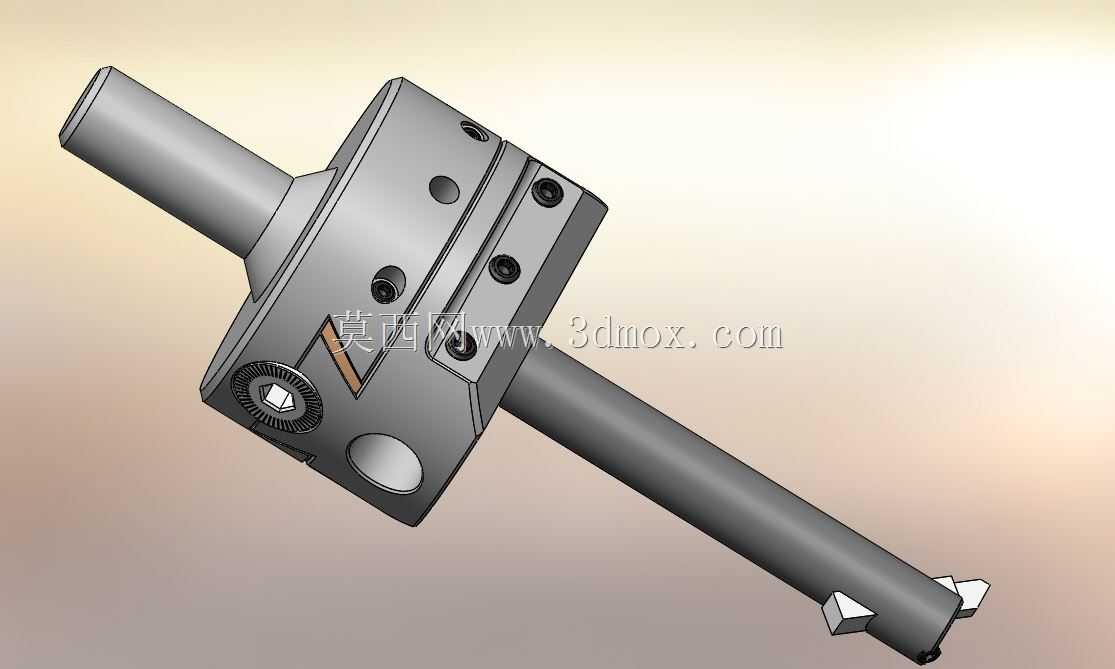

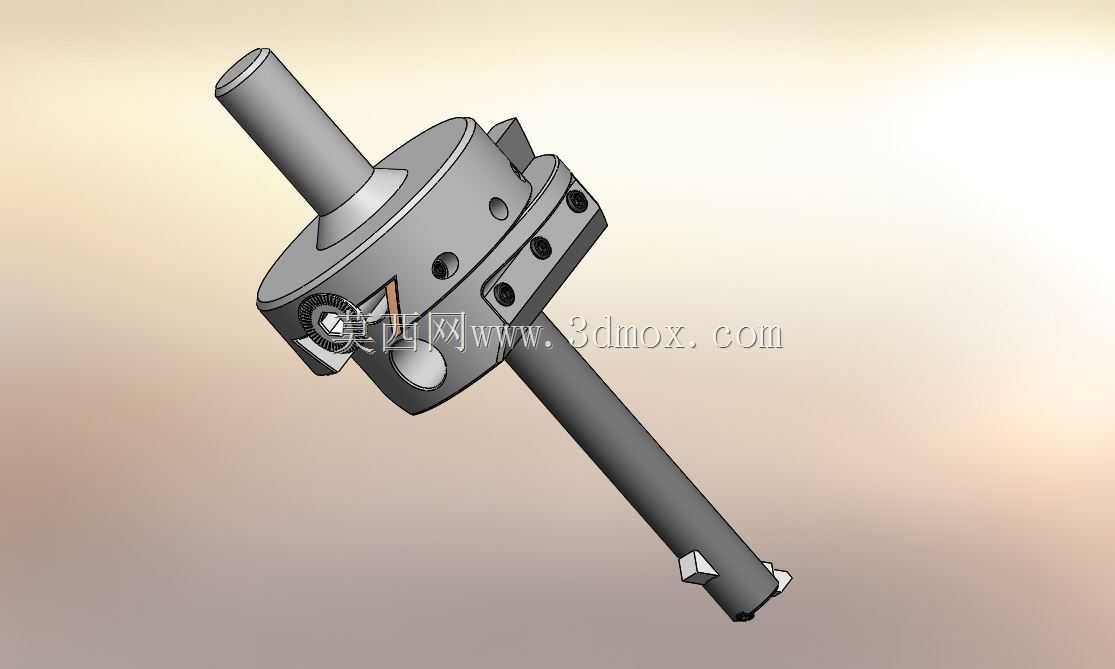

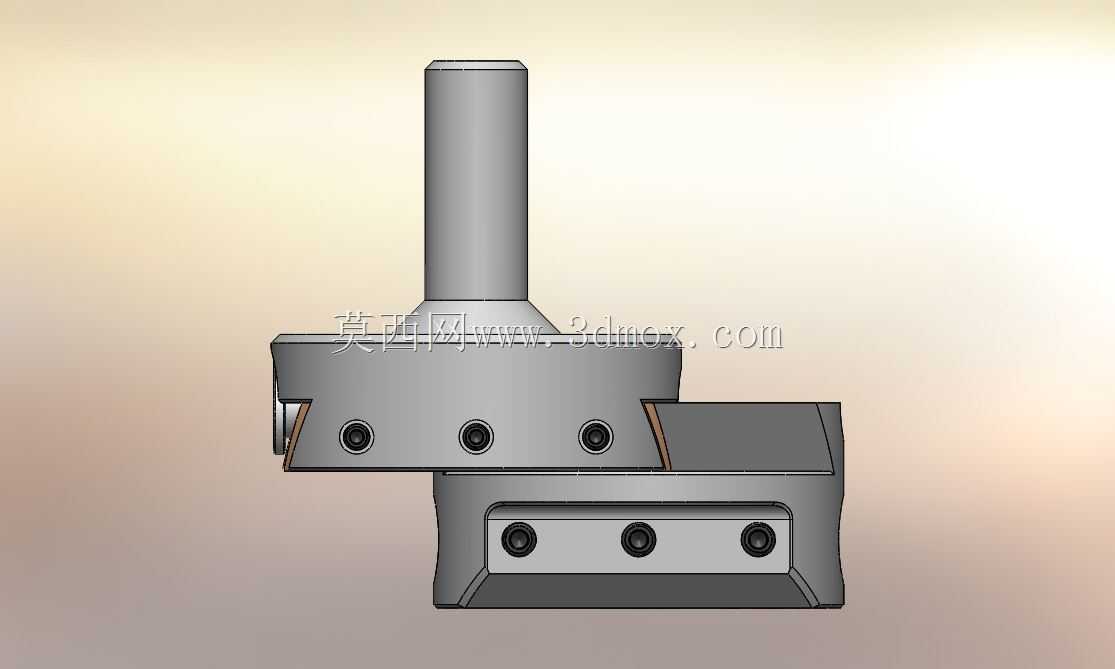

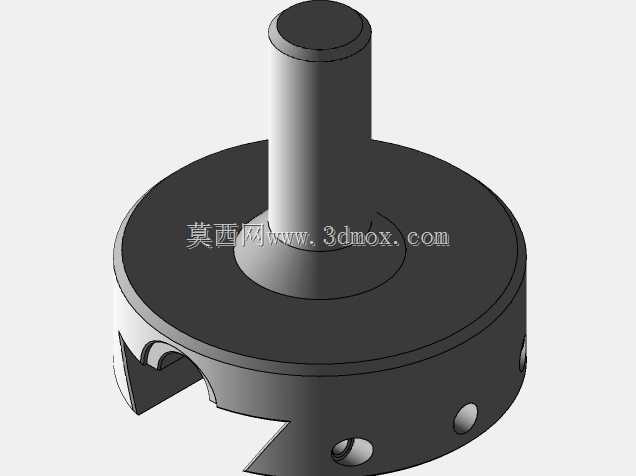

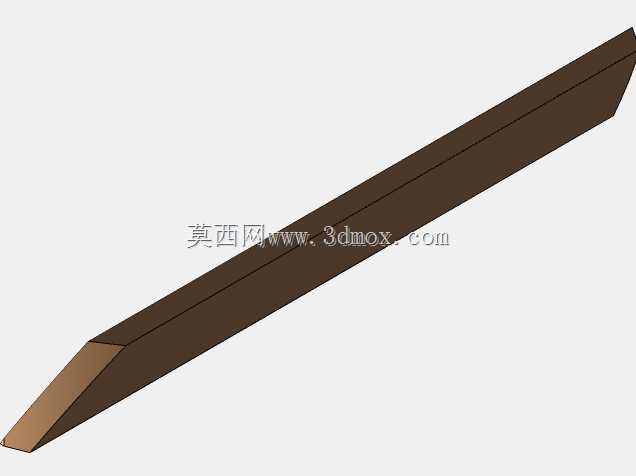

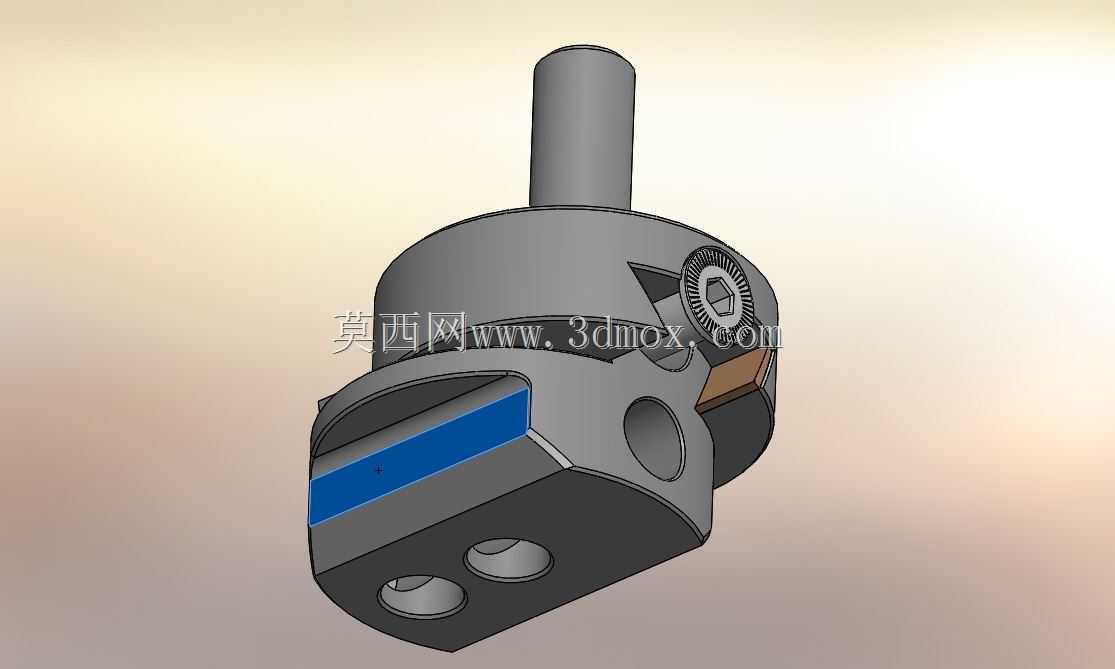

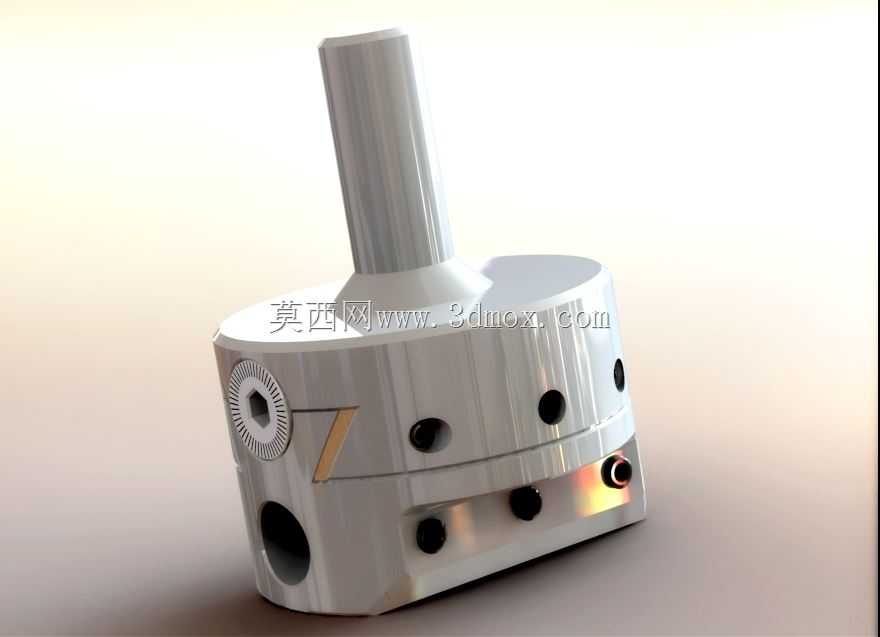

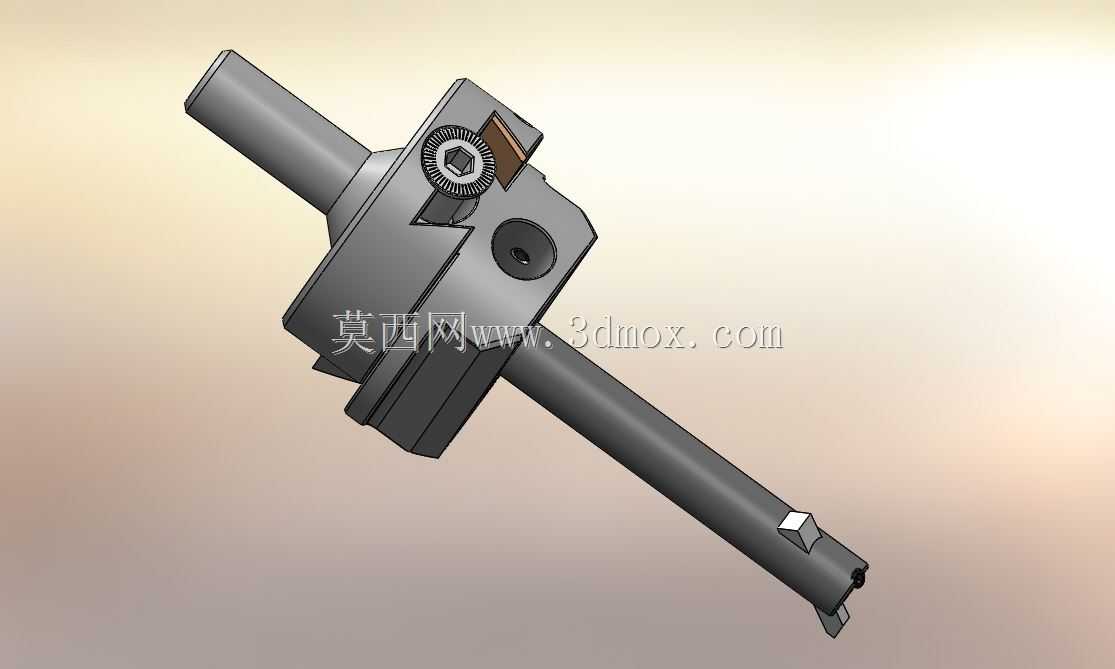

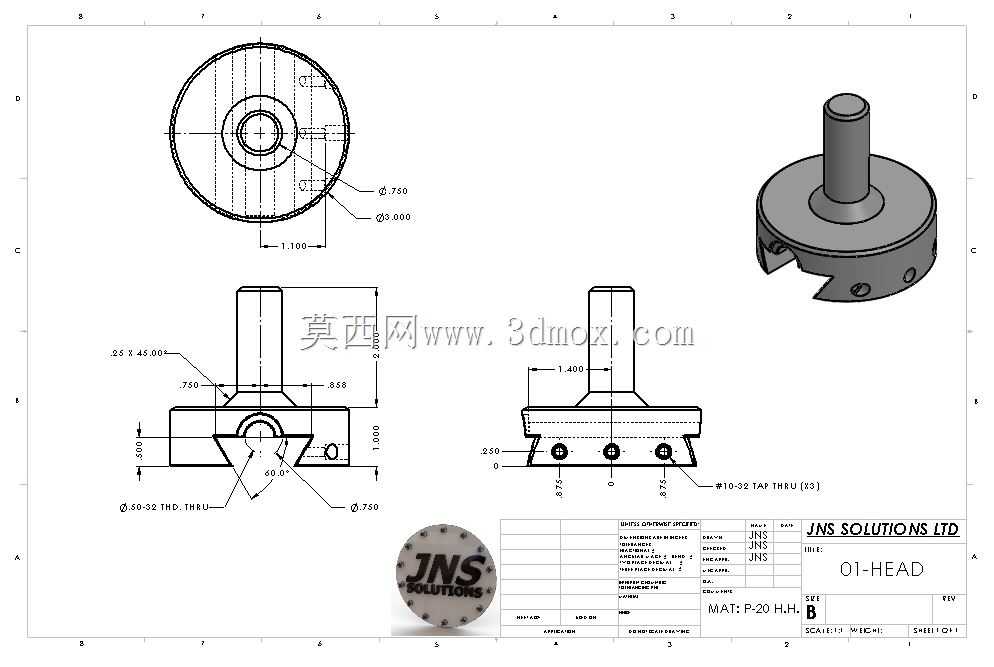

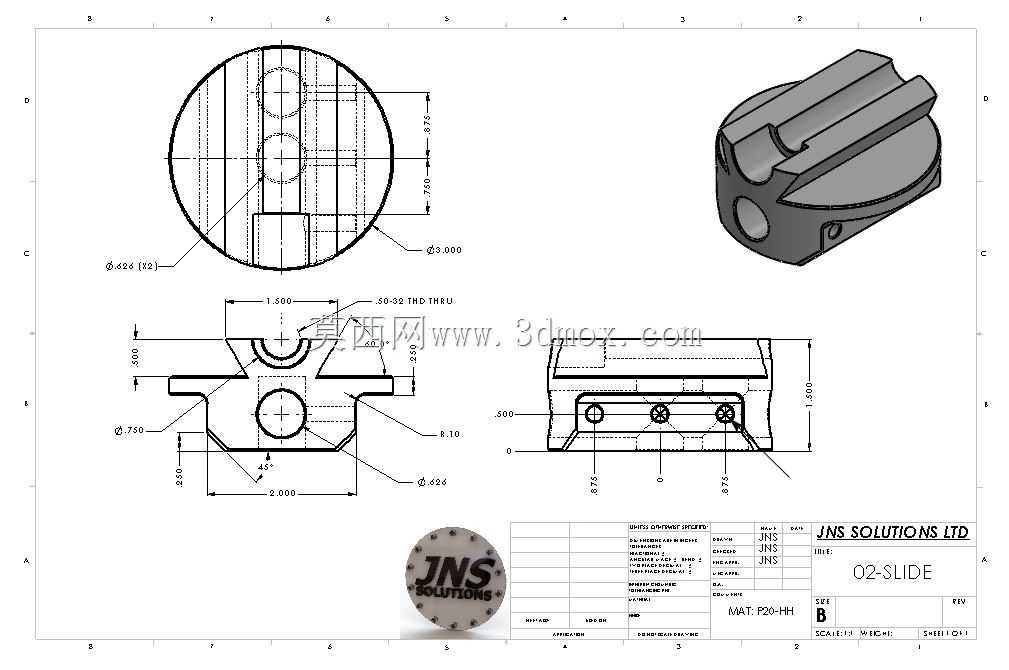

这款带杆镗削头是金属切削加工场景中用于内孔精加工的核心功能部件，常见于普通镗床、数控镗铣床、加工中心的孔系加工工位，也可适配专用组合机床的镗削动力头单元，承担IT6-IT7级精度内孔的半精、精加工工序，在箱体类零件、液压阀块、发动机缸体、传动壳体等带精密同轴孔系的工件加工中应用广泛。从结构设计逻辑来看，主体采用圆柱柄作为安装定位基准，柄部直径公差严格控制在h6级精度范围，可直接适配标准ER刀柄、莫氏锥套转接或者专用镗杆连接座，安装时柄部插入刀柄夹持腔后通过侧固螺钉锁紧，保证高速回转下的同轴度误差控制在0.005mm以内，避免切削过程中出现振纹影响孔壁粗糙度。镗头主体采用圆盘式结构布局，圆周方向均匀布置多组调整螺钉与锁紧机构，其中斜向布置的调整螺钉用于推动硬质合金镶块刀座做径向微量位移，单格调整量可达到0.01mm级别，能够覆盖一定直径范围内的内孔加工需求，无需频繁更换镗头本体，减少工装换型的辅助时间。刀槽位置设计有带斜度的压紧面，硬质合金毛坯镶块装入刀槽后，通过前端的紧定螺钉将镶块压牢在斜面上，磨平时可根据实际加工的孔径尺寸、切削余量修磨合金刀片的伸出长度，修磨后刀片的切削刃跳动可通过圆周的微调螺钉校准，保证单刃切削时的受力平衡。镗头本体上开设的多个径向通孔，一部分用于安装锁紧螺钉固定调整后的刀座位置，防止切削受力时刀座移位导致孔径超差，另一部分为动平衡校准孔，在高速切削工况下可通过在对应孔位加装平衡钉，将整个回转部件的动平衡等级提升至G2.5级，适配最高8000rpm的回转切削参数。从安装边界来看，镗头主体的圆盘外径小于所加工的最小内孔直径，保证镗头进入工件内孔时不会与孔壁发生刮碰，柄部长度根据常用加工深度设计，当需要加工深孔时可通过加长连接杆转接，转接时配合定位端面保证连接刚性，避免长悬伸下出现让刀现象。实际使用中，这款镗削头相比整体式镗刀具备更好的经济性，硬质合金镶块磨损后可单独更换，无需报废整个镗头本体，调整机构的设计也让操作人员无需依赖对刀仪即可完成孔径尺寸的微调，在中小批量多品种的机加工车间中适配性极强，能够有效降低刀具采购成本，缩短孔加工工序的准备周期。切削过程中，镗头的圆盘结构可起到一定的防振作用，本体采用合金钢调质处理后硬度达到HRC28-32，具备足够的刚性抵抗切削抗力，表面做发黑处理提升防锈能力，日常维护时只需定期在调整螺钉的螺纹部位涂抹润滑脂，避免切削液进入螺纹缝隙导致螺钉锈蚀卡死，即可长期保持调整精度。
