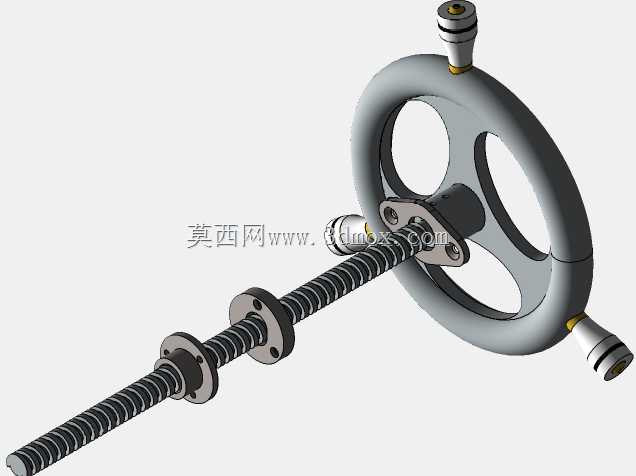

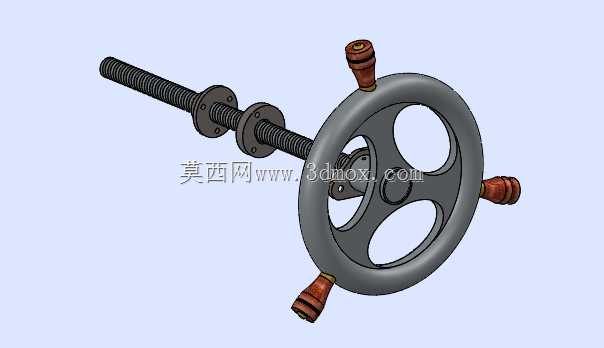

这套手轮驱动的滑动台钳结构,在中小批量零件加工、钳工修配、工装定位场景里应用十分普遍,不管是普通铣床的工件装夹、钻床的钻孔定位,还是装配工位的零件固定,都能看到这类结构的身影。它的核心功能是通过手轮的回转运动,转化为活动钳身的直线进给,实现对工件的可靠夹紧与行程范围内的任意位置锁止,相比偏心快夹结构,它的夹紧力调节范围更宽,能适配不同材质、不同夹持面形态的工件,不会因为行程限制导致大尺寸工件无法装夹。

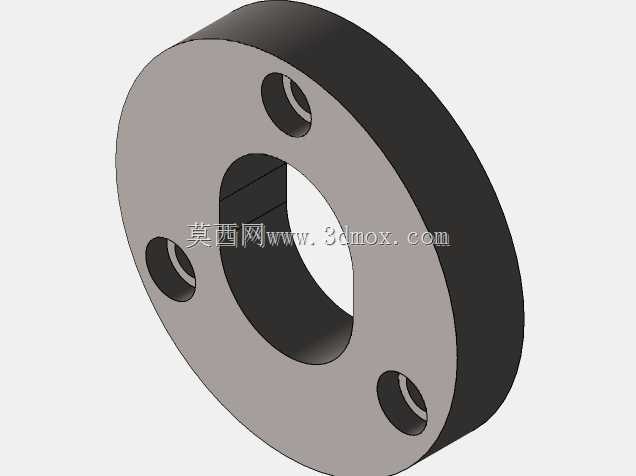

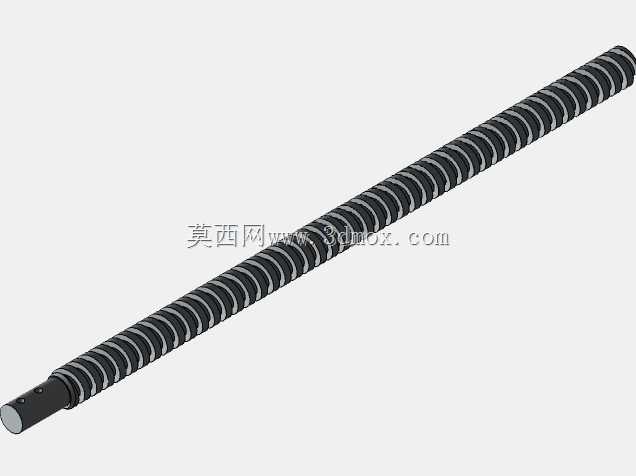

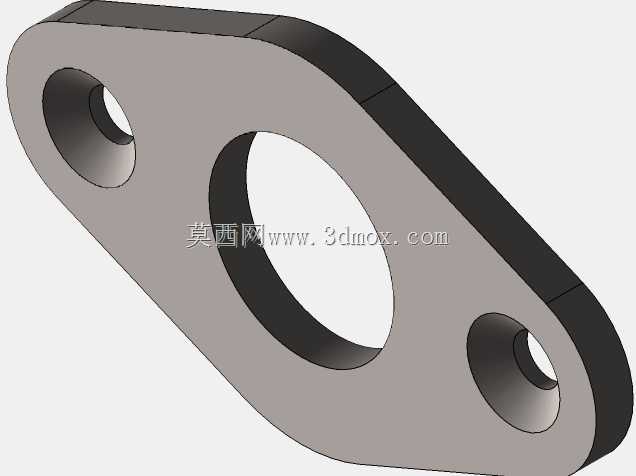

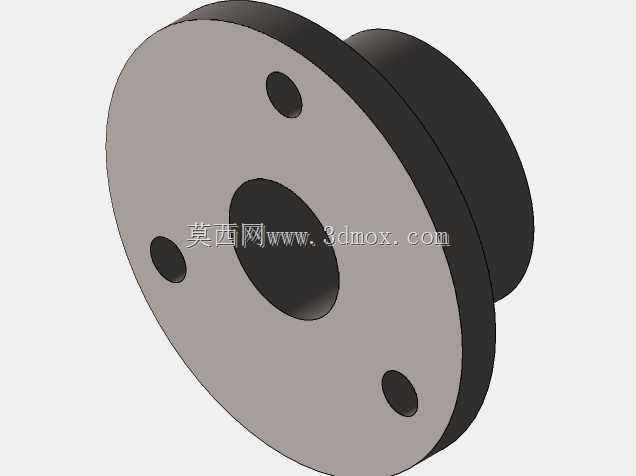

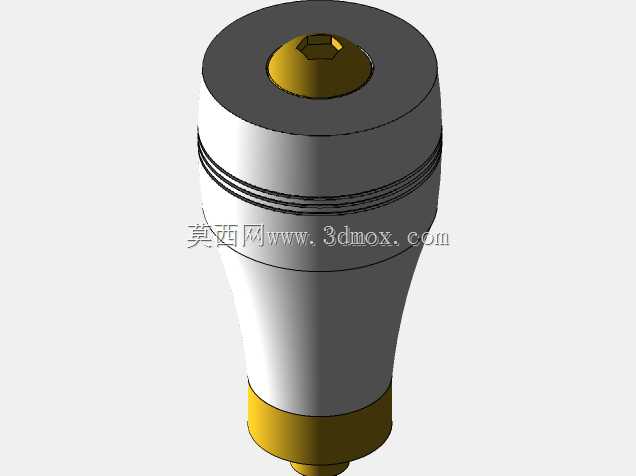

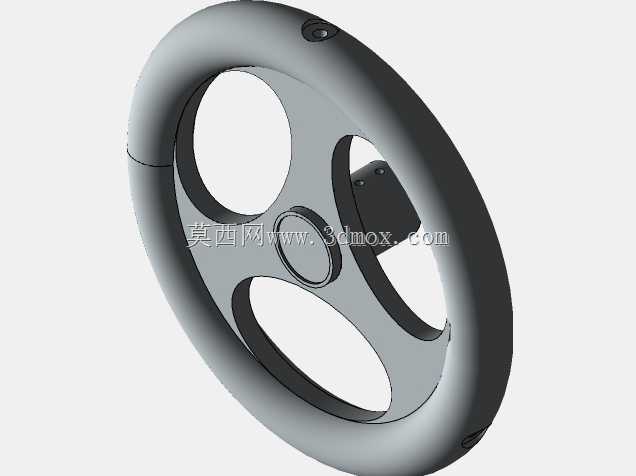

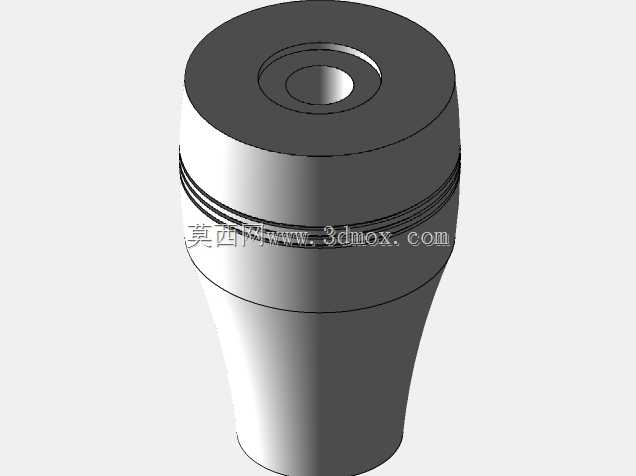

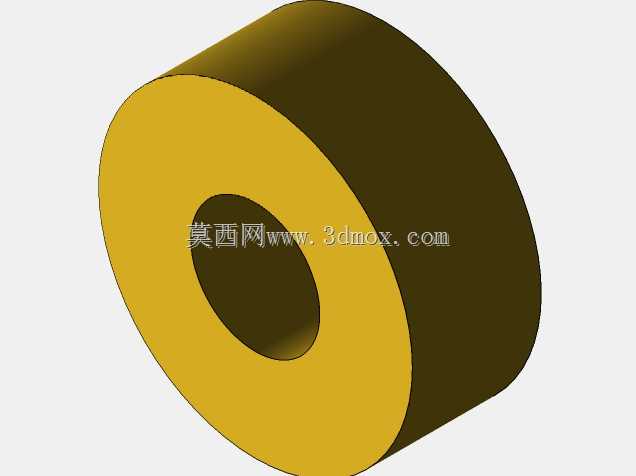

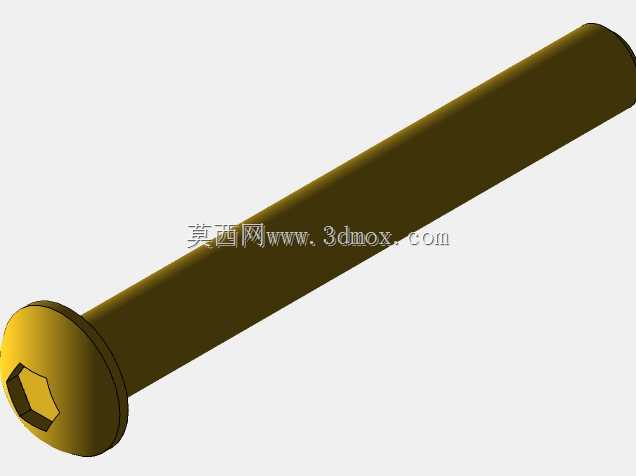

从设计逻辑来看,这套结构采用了梯形丝杠作为传动核心,梯形牙型的自锁特性是关键,当手轮停止转动后,丝杠不会因为工件的反作用力发生回转松脱,不需要额外增加锁止机构就能保证夹持稳定性。手轮部分采用三握柄的轮辐式结构,握柄做了防滑的收腰造型,操作人员转动时可以获得更大的力臂,不需要借助加力杆就能输出足够的夹紧扭矩,三个握柄均匀分布在手轮圆周上,不管手轮停在什么角度,都能快速找到握持位置,操作连贯性更好。丝杠的支撑端采用了双法兰式的支撑座,两个法兰分别固定在固定钳身的安装基准面上,能承受丝杠传动时产生的径向力与轴向推力,避免长期使用后丝杠出现挠度变形,保证活动钳身的进给直线度。
安装边界上,这套结构的固定基准是两个支撑法兰的安装端面,安装时需要保证两个法兰的同轴度误差控制在0.02mm以内,否则会出现丝杠转动卡滞、活动钳身爬行的问题。手轮的回转直径决定了操作空间的预留要求,安装时需要在手轮外侧预留至少150mm的操作空间,避免操作人员转动手轮时与周边设备发生干涉。丝杠的有效行程决定了台钳的最大开口尺寸,活动钳身的滑动导轨面需要与丝杠轴线保持平行,平行度误差不超过0.03mm/100mm,否则夹紧时会出现工件上翘、夹持面贴合不实的问题。在实际选型适配时,需要根据工位的最大夹持工件尺寸确定丝杠长度,根据所需夹紧力确定丝杠直径与手轮直径的配比,避免夹紧力不足导致工件加工时移位,也不要过度追求大夹紧力导致丝杠过载变形。这套结构的滑动副没有采用复杂的导轨型材,而是依托钳身本身的贴合面做滑动导向,结构简单可靠,维护时只需要定期在丝杠牙型与滑动面涂抹润滑脂,就能保证长期顺畅运行,非常适合对可靠性要求高、维护条件有限的生产现场使用。
