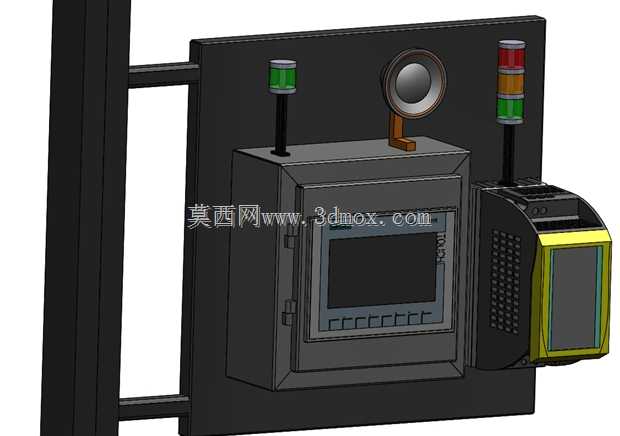

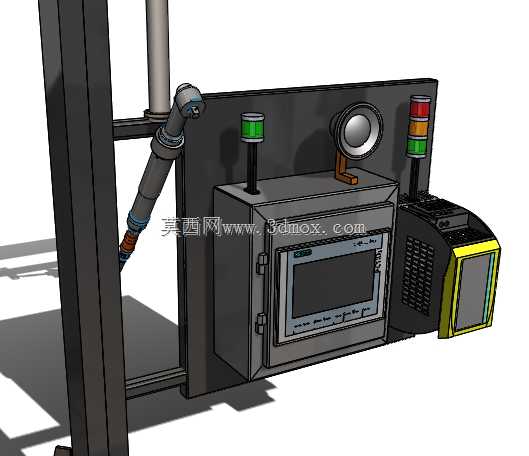

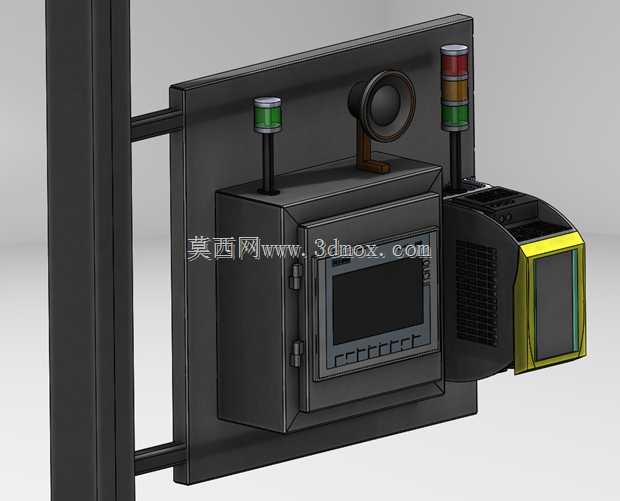

工业装配用扭矩反作用力支撑臂结构

项目分类:3D模型 发布时间:2021-10-07 ID:296346
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构
  • 工业装配用扭矩反作用力支撑臂结构

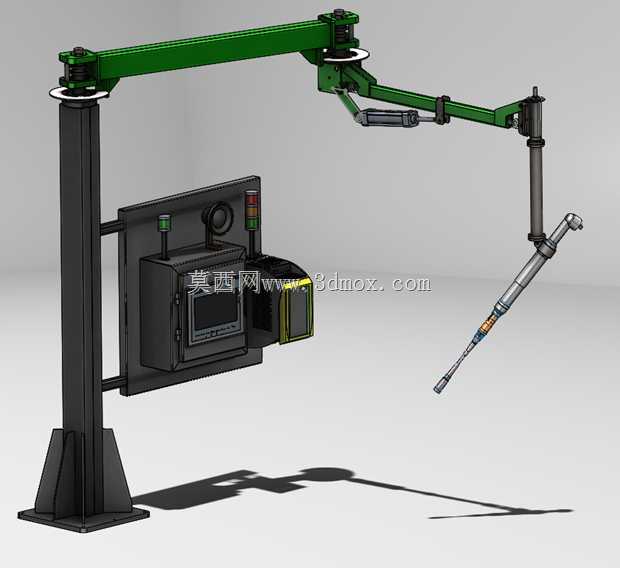

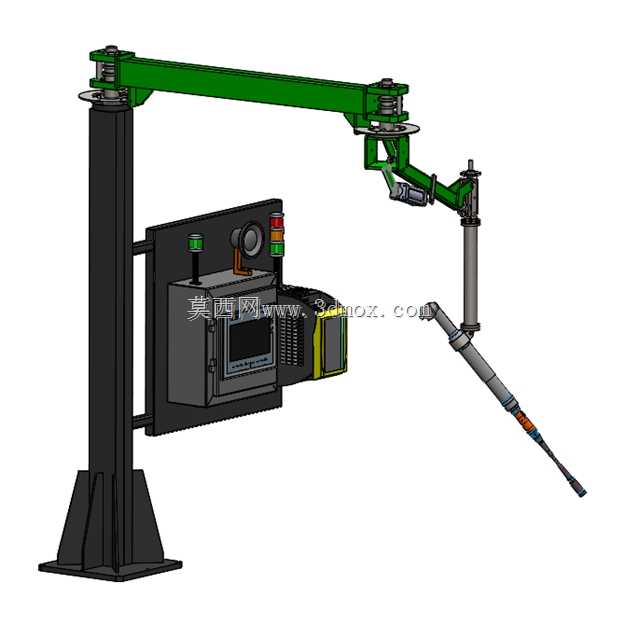

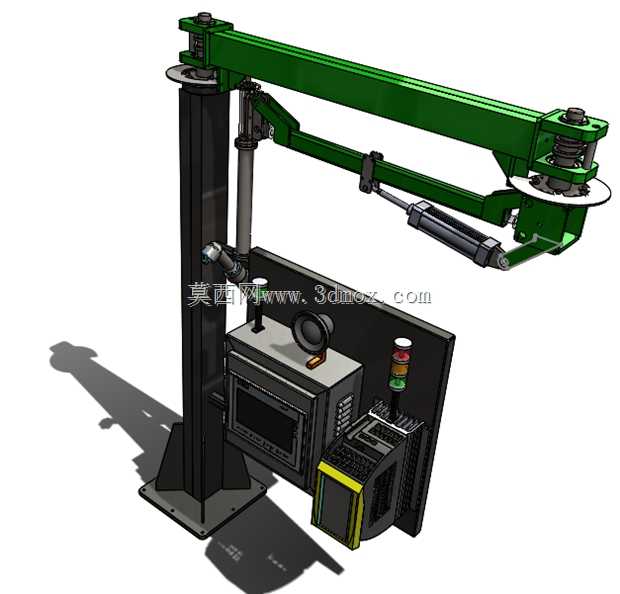

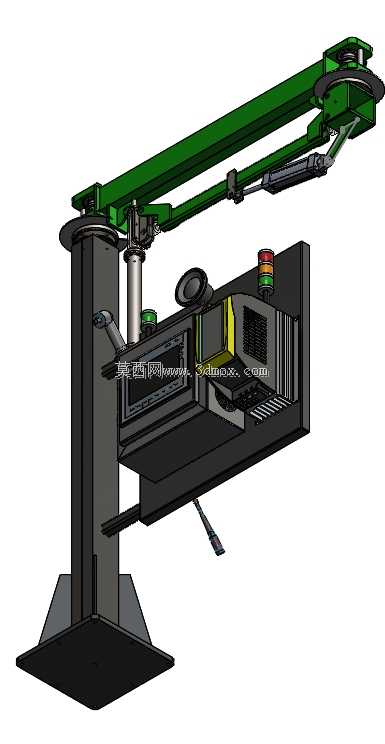

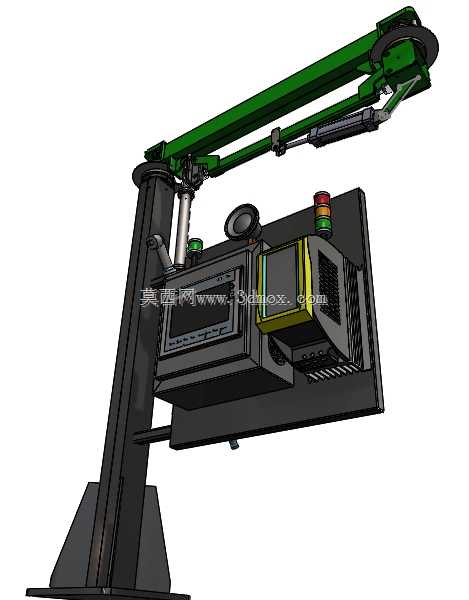

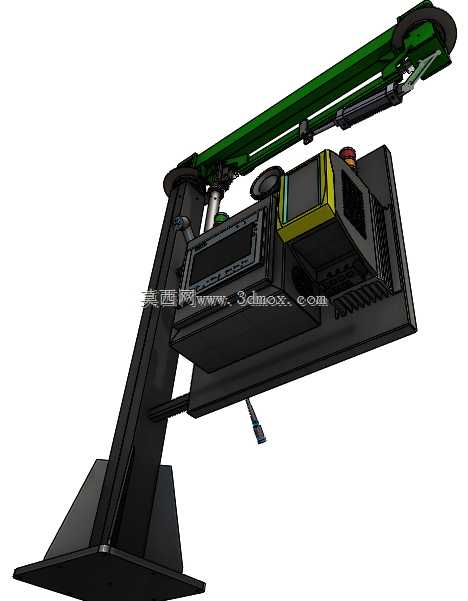

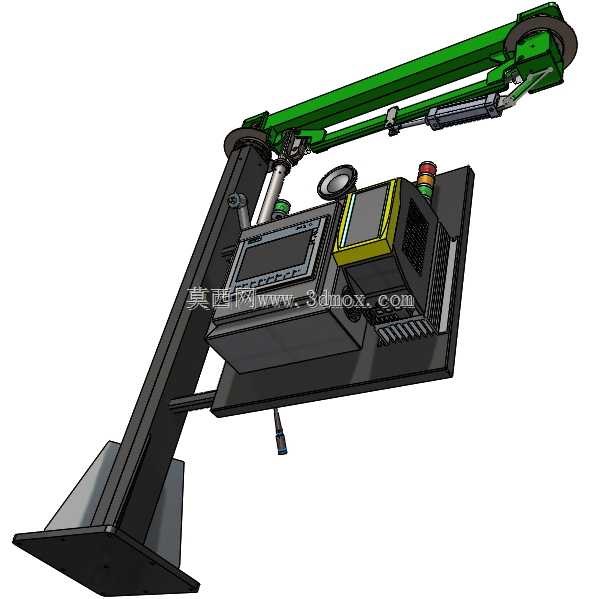

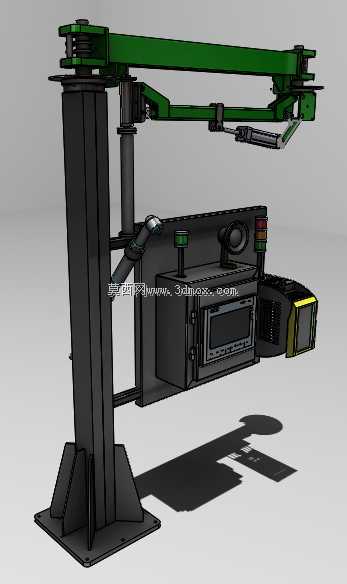

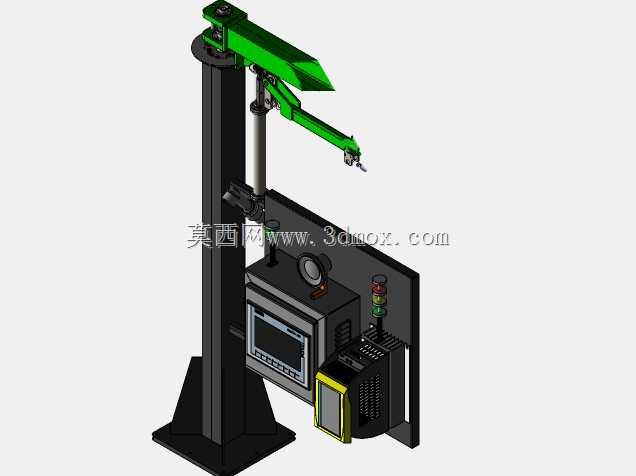

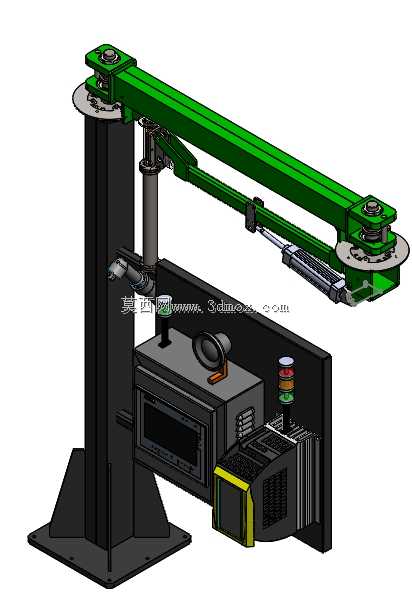

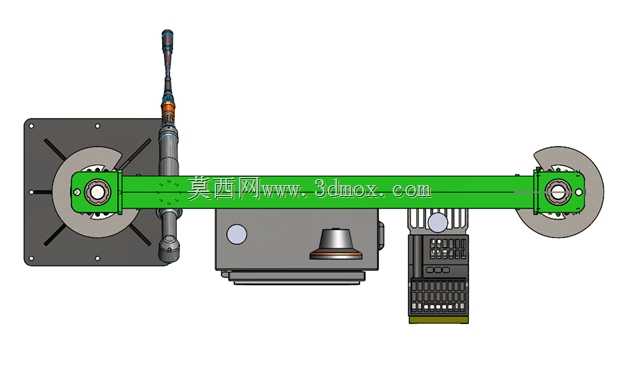

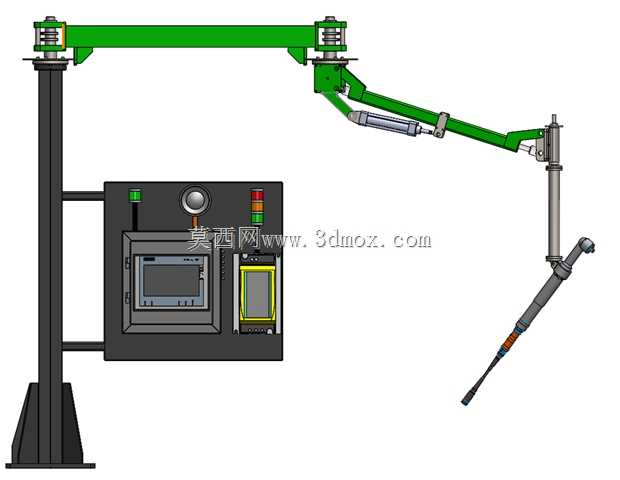

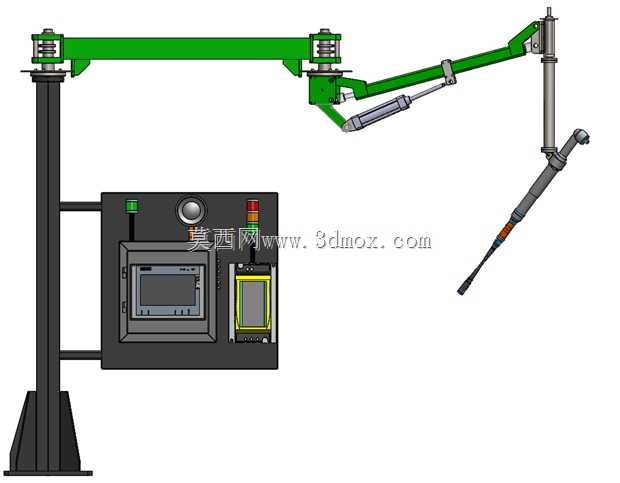

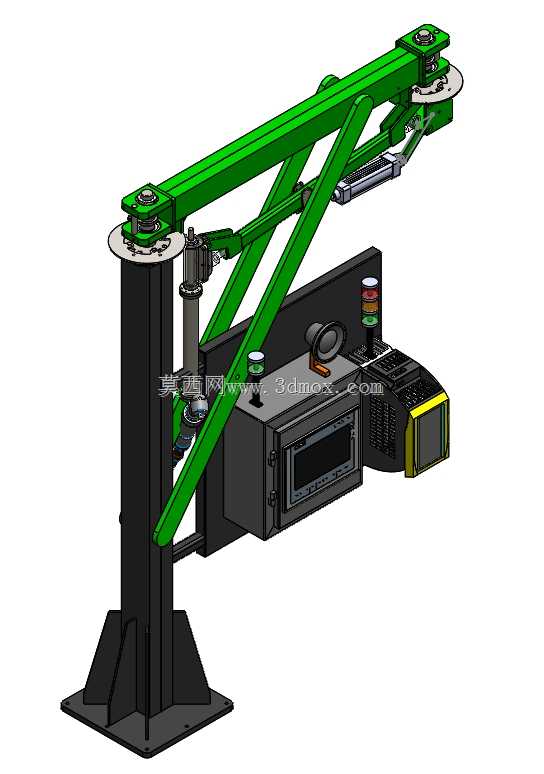

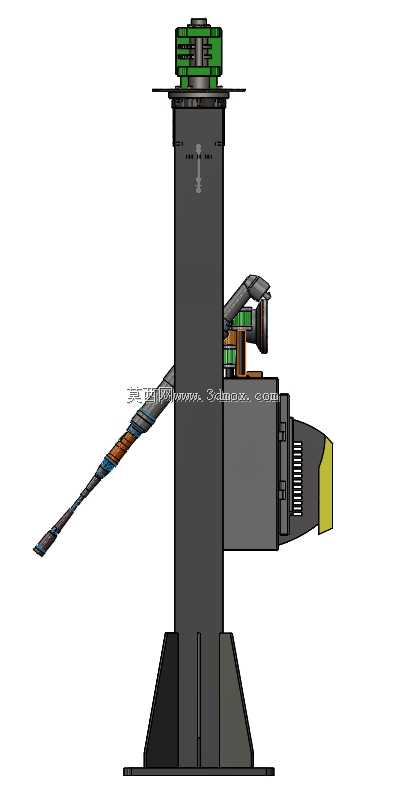

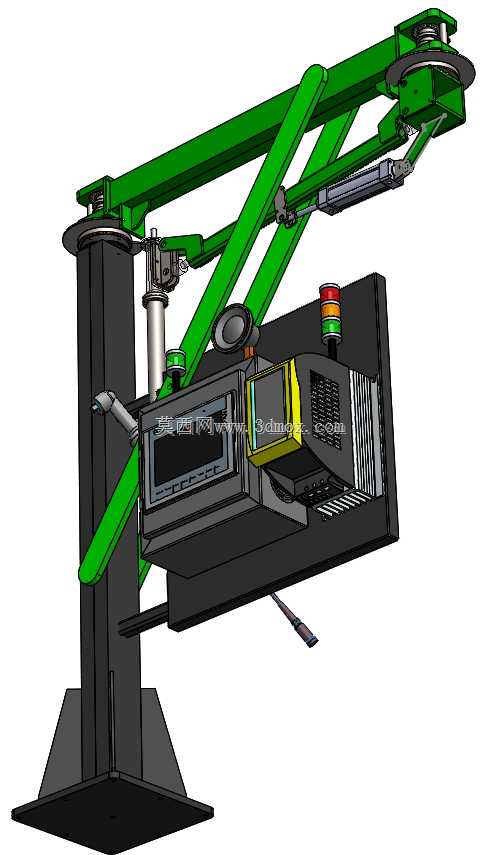

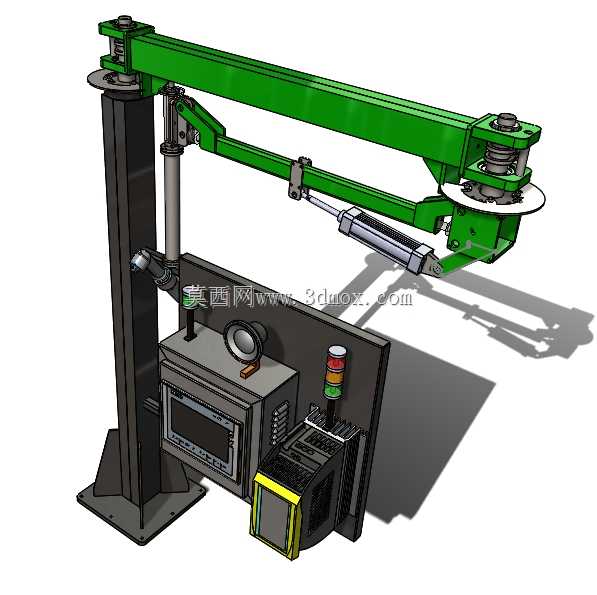

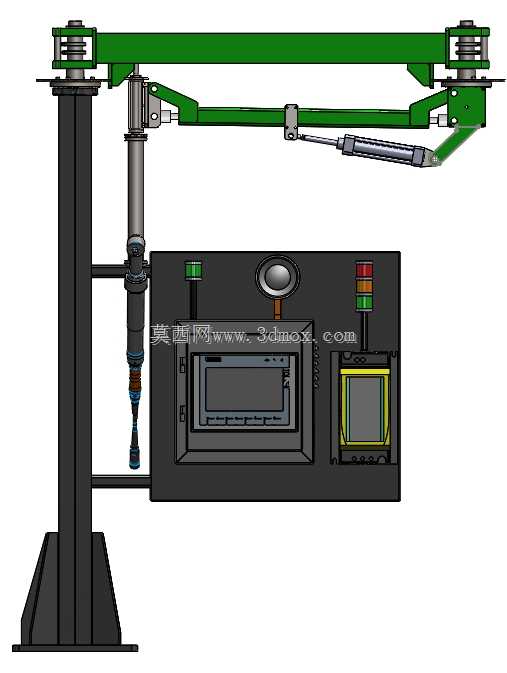

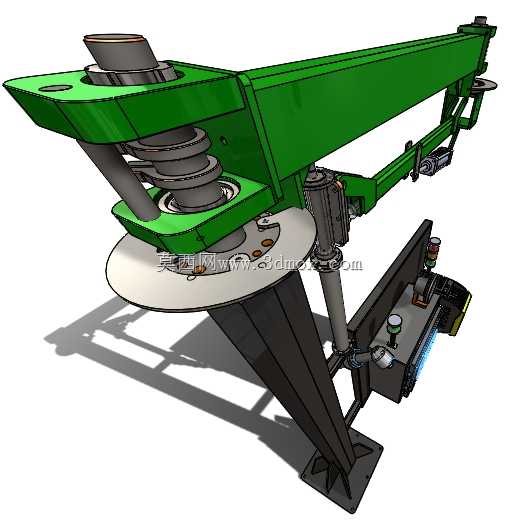

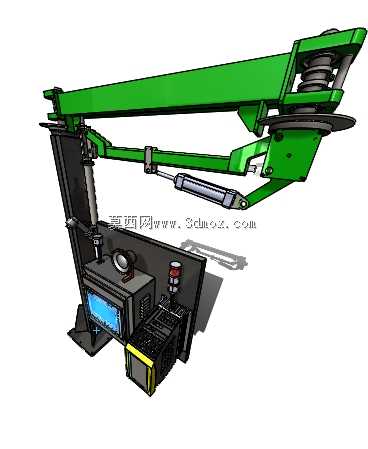

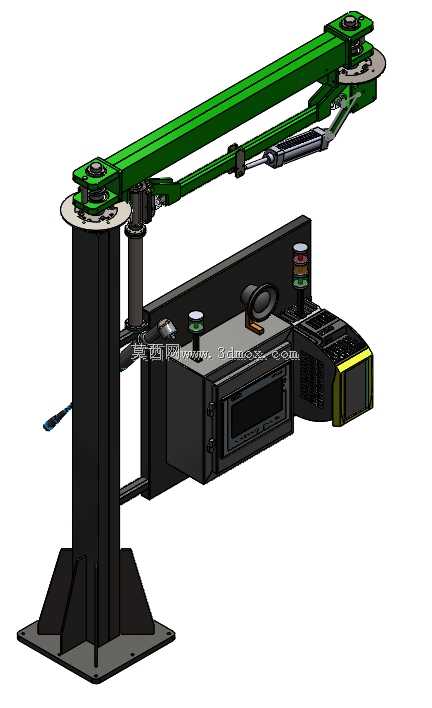

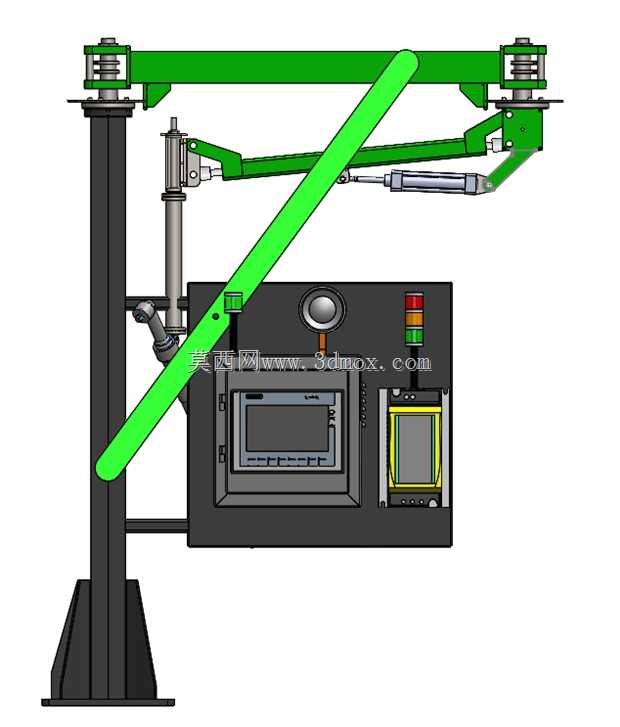

在汽车总装、工程机械零部件拧紧、重型机电产品装配这类需要大扭矩拧紧作业的工位上,作业人员手持大扭矩拧紧工具作业时,工具输出的反向扭矩会直接作用于操作人员手腕与手臂,长期作业易造成职业劳损,同时反扭矩带来的工具偏转也会影响拧紧定位精度,扭矩反作用臂就是为解决这一现场痛点设计的辅助作业工装。这款反作用臂采用悬臂式铰接结构,底部通过三角支撑立柱与安装底座固定在工位地面或者设备台架上,底座预留的螺栓安装孔可适配不同厚度的安装基板,安装时需保证立柱垂直度偏差不超过千分之二,避免悬臂转动时出现卡滞。悬臂主体采用箱型截面的型钢焊接结构,在保证整体刚性的同时控制臂体自重,臂段之间设置有阻尼铰接关节,可覆盖半径1.2米到1.8米的作业范围,垂直方向可适配0.7米到1.5米的作业高度,能覆盖常规工位上不同高度的工件拧紧点位。靠近作业端的位置集成了弹簧平衡组件,可抵消拧紧工具自身重量,作业人员只需施加很小的力就能带动工具移动到目标点位,铰接关节处设置有可调阻尼结构,可根据搭载工具的重量调整阻尼大小,避免臂体在作业过程中出现随意飘移的情况。反扭矩传递路径从工具夹持端开始,通过臂体的刚性结构直接传导到底部安装基座,完全不需要操作人员承受反作用力,哪怕是200N·m以上的大扭矩拧紧作业,操作人员也只需扶住工具对准螺栓点位即可,大幅降低作业强度。设计过程中优先考虑了作业的灵活性与反力承载的匹配性,所有铰接转动副都采用了带自润滑衬套的销轴结构,长期使用无需频繁加注润滑脂,维护成本低;臂体上预留的工具安装接口可适配不同规格的拧紧轴、定扭矩扳手,更换工装时只需松开夹持螺栓即可快速完成切换。在工位布局时,需要注意悬臂的转动边界不能和周边的物料架、输送线产生干涉,安装底座的固定螺栓需要采用8.8级以上的高强度螺栓,保证大扭矩作业时底座不会出现位移。和普通的助力平衡臂不同,这款结构专门针对反扭矩承载做了刚性强化,臂体的铰接位置设置了抗扭加强筋,避免长期承受交变反扭矩出现结构变形,弹簧平衡组件的行程也做了冗余设计,适配不同长度的拧紧工具,不会出现工具升降到极限位置卡滞的问题。
