PWM控制器防护式可打印外壳结构

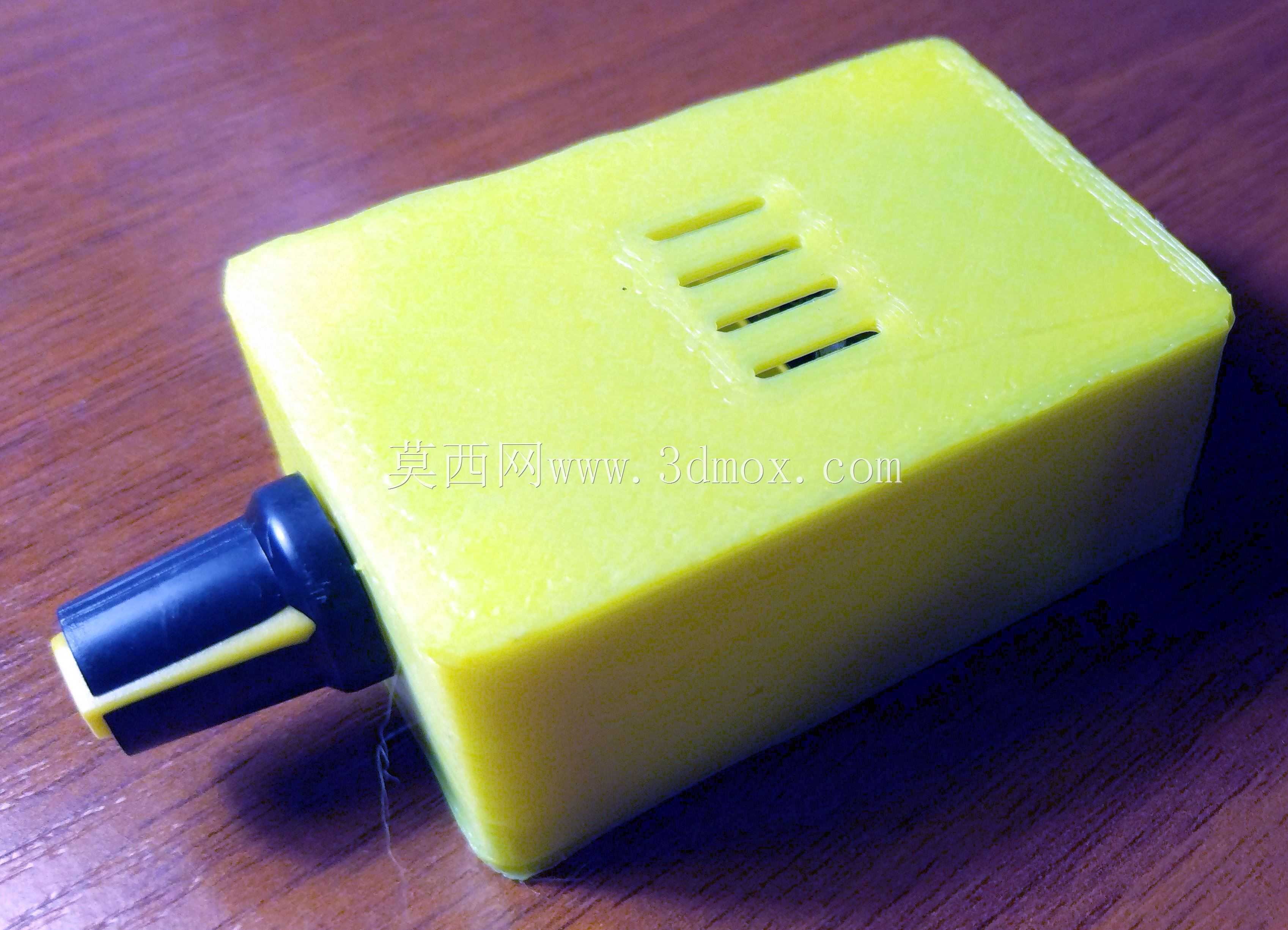

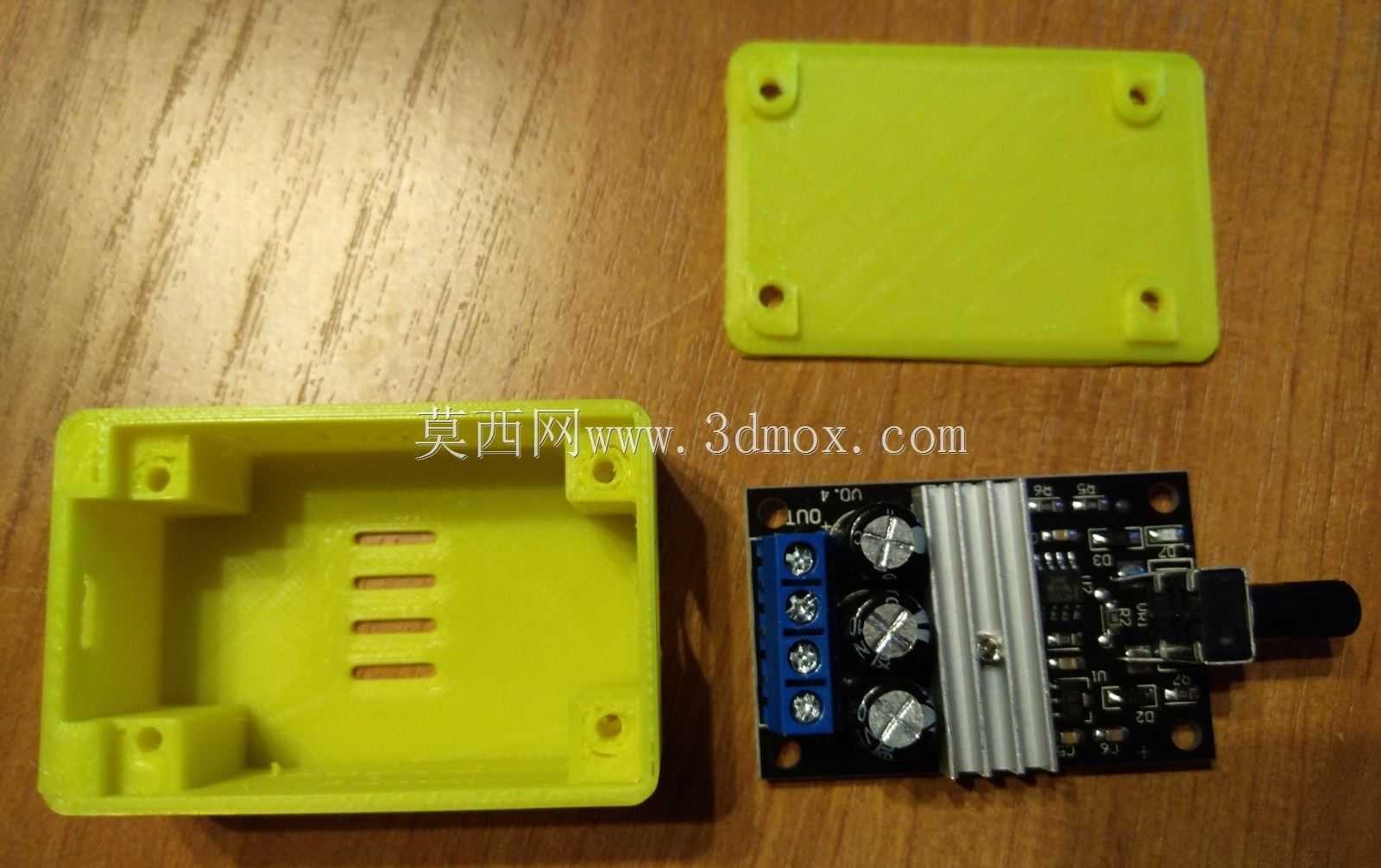

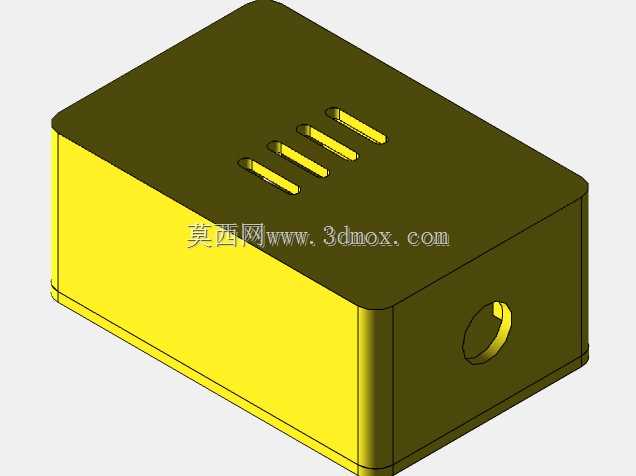

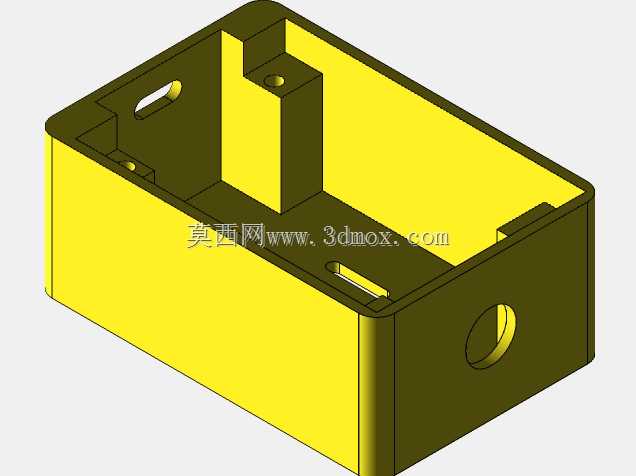

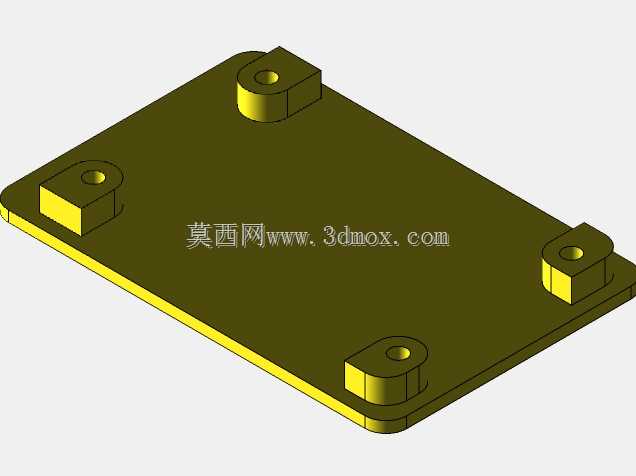

这款PWM控制器的打印壳体，主要面向小型电子调速模块的封装需求，常见应用场景包含桌面小型设备调速、DIY动力模块改装、小型实验台功率调节单元的外露防护，解决裸板直接放置容易积灰、引脚误触短路、接线端受力松脱的实际工程问题。壳体采用分体扣合式结构设计，侧壁预留的开槽区域正对控制器的功率发热元件位置，无需额外加装散热风扇即可形成自然对流风道，槽孔宽度控制在2mm以内，既可以阻挡常规尺寸的金属碎屑、焊渣掉入壳体内部造成短路，又不会阻碍热空气上升排出，适配持续工作下功率管的散热需求。出线端采用阶梯式过孔设计，可适配不同线径的直流输入、输出线缆，过孔内侧预留的环形凸台可以配合热缩管或者线卡做线缆抗拉固定，避免设备拖拽过程中线缆从焊盘处扯断，壳体内部的安装柱高度经过匹配，刚好对应常规PWM控制板的安装孔位，控制板放入后不会出现悬空挤压元件的情况，上下壳扣合后边缘缝隙控制在0.1mm以内，日常使用中可以阻挡泼溅的液体、灰尘进入壳体内部。设计阶段充分考虑FDM3D打印的工艺特性，所有转角均做了R2以上的圆角过渡，避免打印过程中出现翘边变形，壳体壁厚统一设置为2mm，既保证打印完成后的结构强度，不会因为日常拿取、轻微磕碰出现开裂，又不会因为壁厚过大增加不必要的打印耗时与材料消耗。安装边界上，壳体整体为规整长方体结构，底部平整无突出结构，可以直接通过双面胶或者扎带固定在设备机架、安装面板上，不需要额外设计定制安装支架，出线端突出的接口护套可以保护DC插头连接处，避免插头受侧向力出现焊盘脱焊的情况，壳体上表面无突出结构，多台设备叠放也不会出现滑动刮擦的问题。实际使用中，这款壳体可以完全包裹住控制板的高压带电部分，避免调试过程中操作人员误触带电引脚造成安全隐患，开槽位置刚好避开了板上的电位器调节孔，不需要额外开孔就可以直接用螺丝刀伸入调节输出参数，兼顾了防护性与操作便利性。
