儿童手持金属探测装置结构设计方案

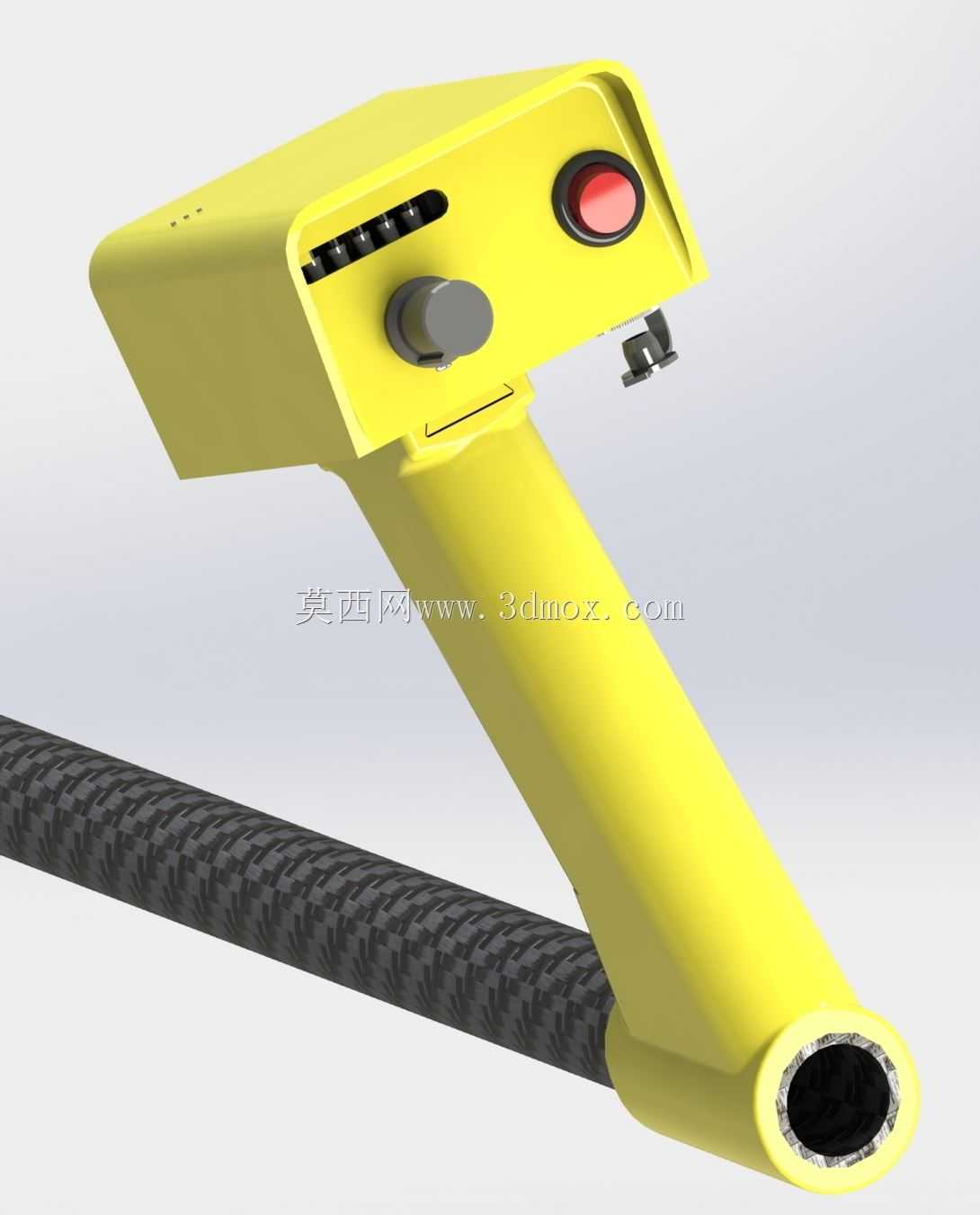

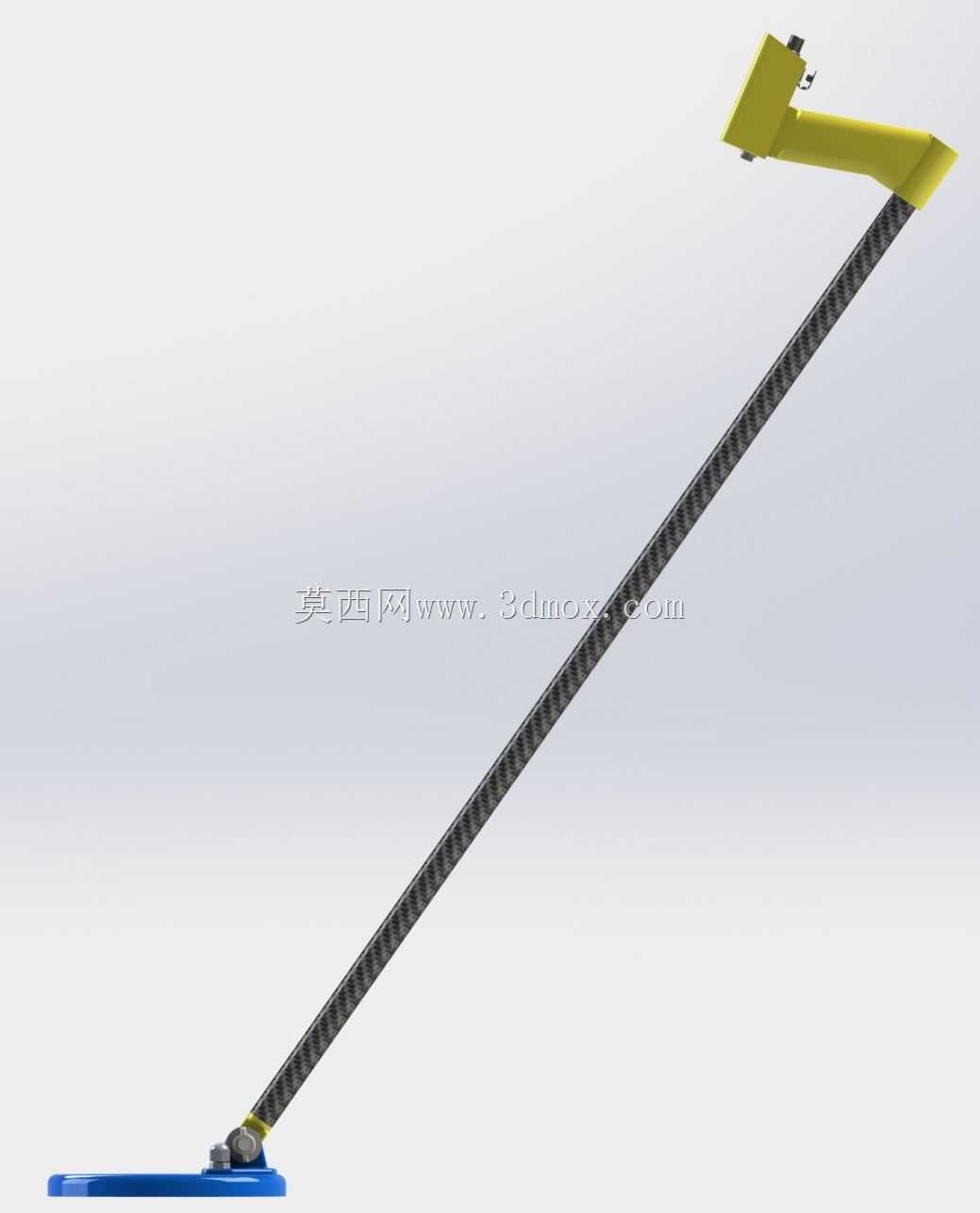

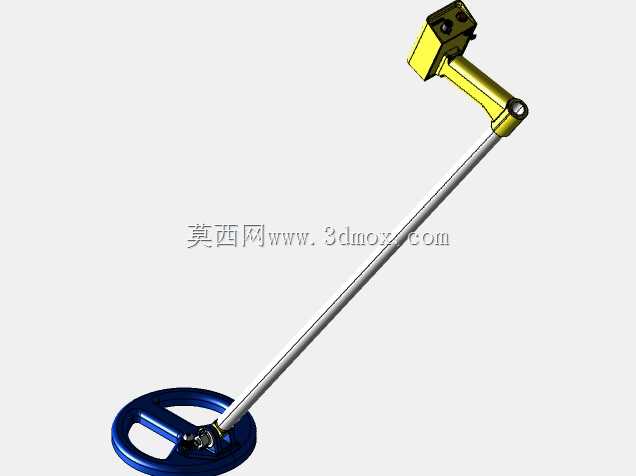

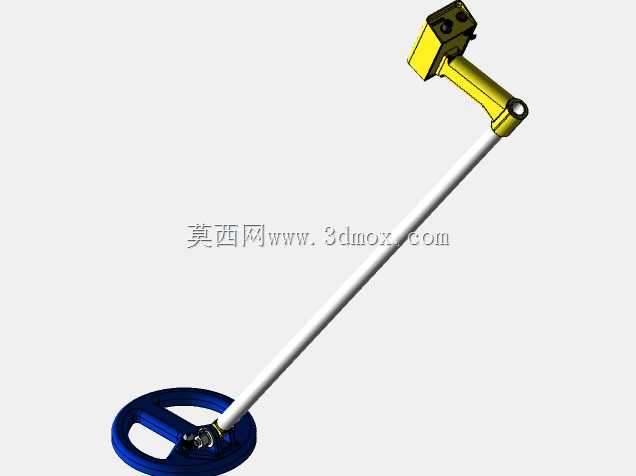

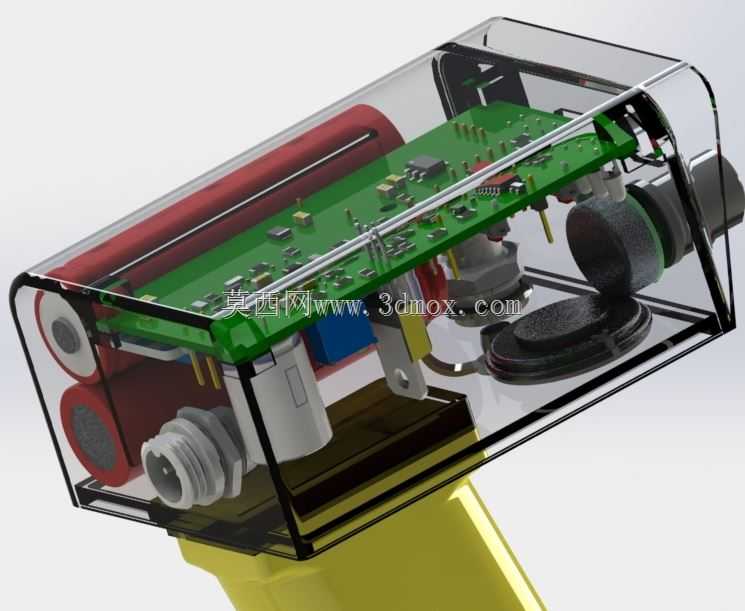

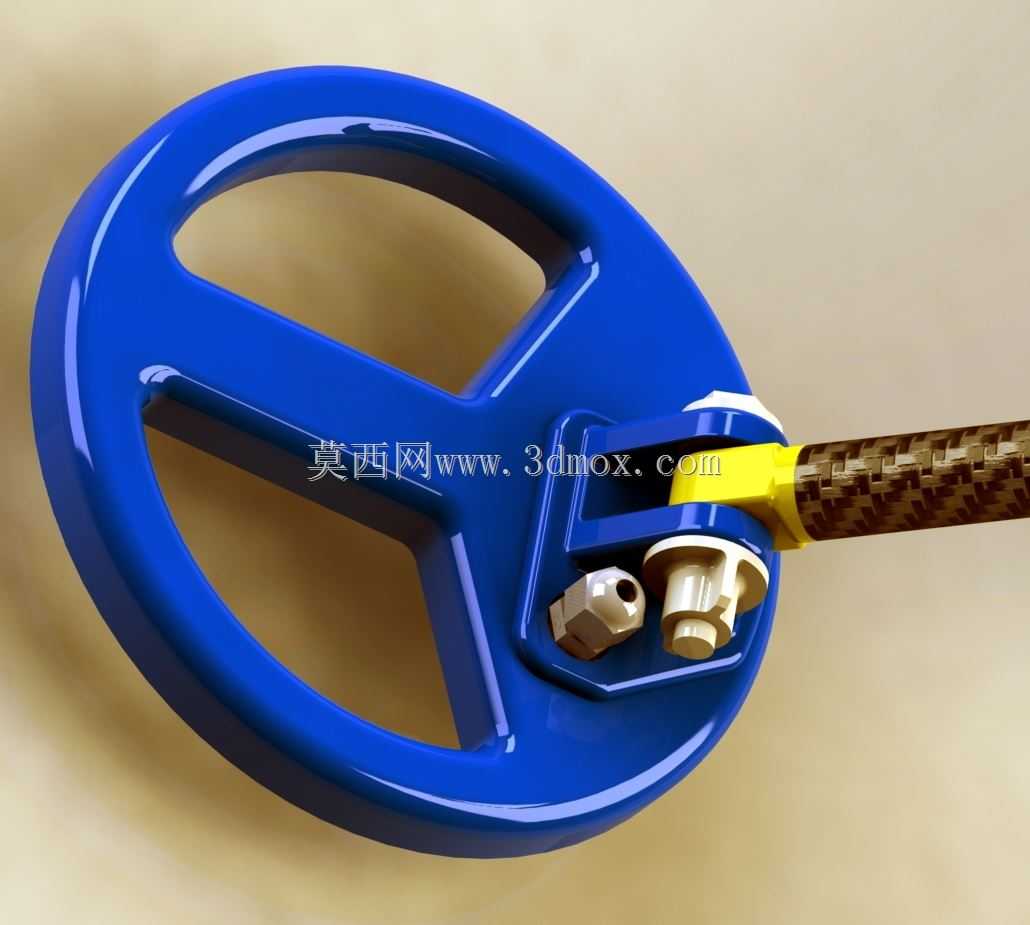

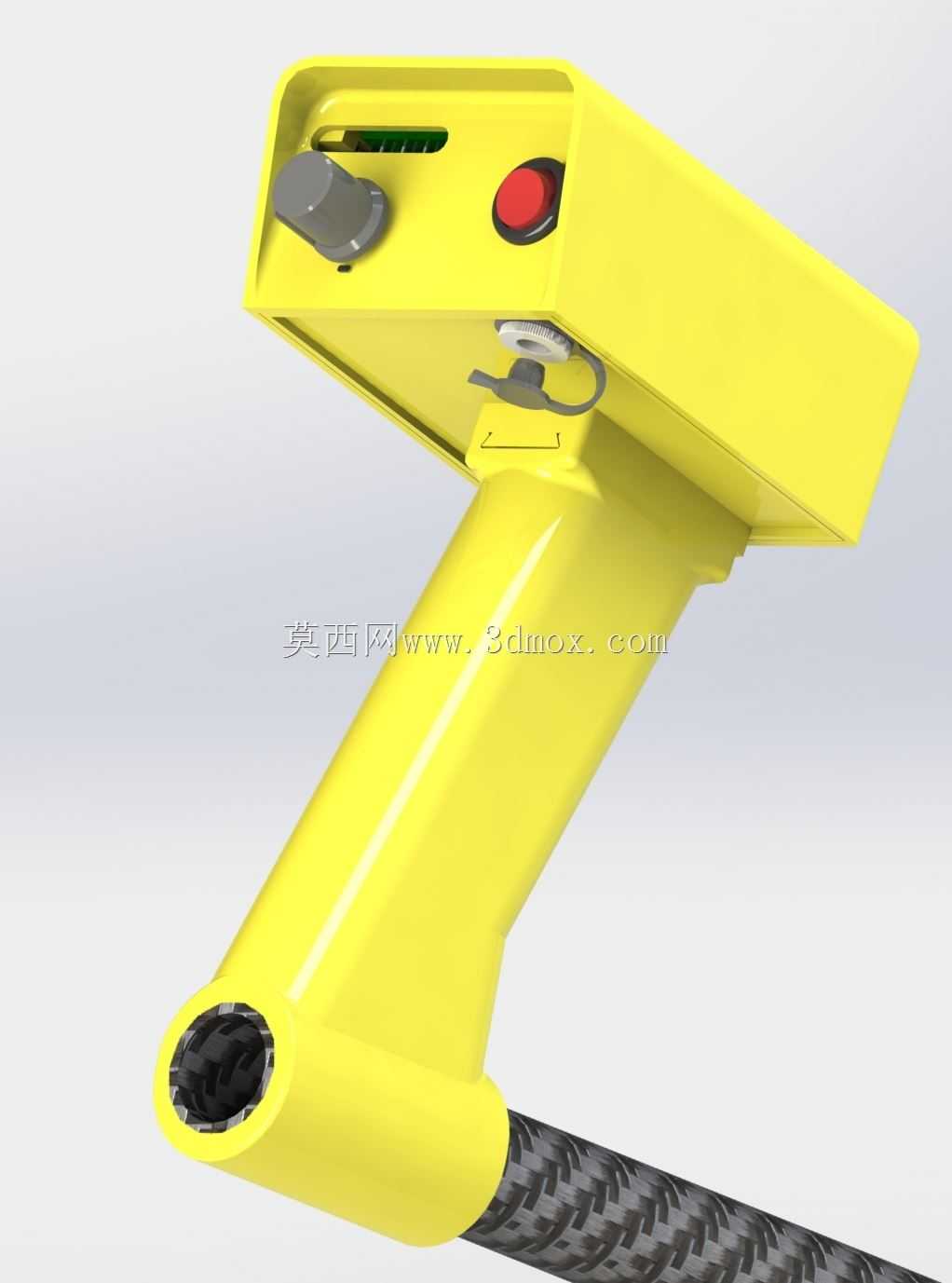

这款面向儿童使用场景的金属探测装置，在结构设计阶段优先考量了握持操作的适配性与使用安全性，整体采用盘式探测端搭配杆式握持手柄的布局，探测端外壳做了大圆角过渡处理，避免尖锐棱角在使用过程中造成磕碰划伤，外壳壁厚均匀控制在2.5mm，既满足手持设备的抗跌落强度要求，也不会因壁厚过大增加整体重量，适配低龄用户的握持承重能力。探测盘内部预留了感应线圈的安装槽位，槽位与线圈的配合间隙控制在0.3mm，既方便装配时的线圈定位，也能避免间隙过大导致线圈在壳体内晃动，影响探测灵敏度的稳定性，线圈出线位置设计了专用的走线槽，直接连通至手柄内部的电路仓，走线槽边缘做了倒圆角处理，防止长期使用过程中线材被壳体锐边磨损造成断路。手柄部分采用碳纤维纹理的包覆结构设计，握持区域做了符合人体工学的弧度凹陷，直径控制在32mm，适配儿童手掌的握持围度，手柄与探测盘的连接位置设计了快拆式锁紧结构，无需额外工具即可调整探测盘的俯仰角度，调整角度范围覆盖0到45度，能够适配不同身高用户在站立、蹲伏等不同姿态下的探测操作需求，连接位置的锁紧件采用内嵌式设计，不会突出于壳体表面，避免勾挂衣物或者在使用中造成磕碰。电路仓设置在手柄靠近探测盘的一端，仓体与外壳之间设计了密封胶圈的安装槽，能够满足日常户外使用的防泼溅要求，避免草地露水、零星雨滴渗入仓体损坏内部电路，仓盖采用卡扣式固定结构，更换电池时无需借助螺丝刀等工具，方便用户自行操作。探测盘的正面设计了三辐式的加强筋结构，在不增加壳体整体壁厚的前提下，将探测盘的抗形变能力提升了40%以上，即使在户外使用时不慎与石块、硬质地面发生碰撞，也不会出现壳体凹陷变形挤压内部线圈的情况，加强筋的宽度从中心位置向盘体边缘逐渐收窄，既保证了结构强度，也尽可能控制了整体重量，整机组装完成后的重心落在手柄握持区域的中心位置，长时间握持操作也不容易产生手部疲劳。在实际应用场景中，这类装置既可以作为儿童户外探索活动的教具，帮助孩子在户外活动中识别埋藏在浅层沙土、草地里的金属小物件，也可以作为家庭场景下寻找遗落金属小零件的辅助工具，探测端的感应范围覆盖盘体周边120mm的区域，对铁钉、硬币这类小尺寸金属物件的有效探测深度可以达到60mm，完全满足日常休闲探索的使用需求。设计过程中对所有装配件的安装边界都做了公差校验，相邻壳体零件的拼缝间隙控制在0.15mm以内，既保证了装配的便利性，也不会出现拼缝过大夹手、进灰的问题，所有外露的功能按键都做了加大处理，按键表面做了防滑凸点，即使儿童手部出汗或者佩戴薄手套也能准确操作。
