立式多抽刀具存储柜结构设计

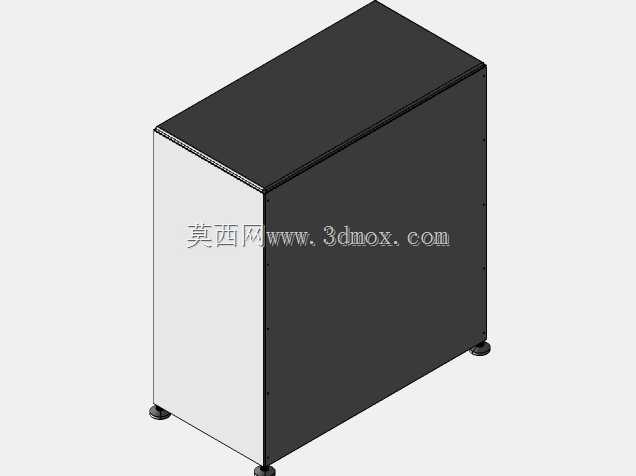

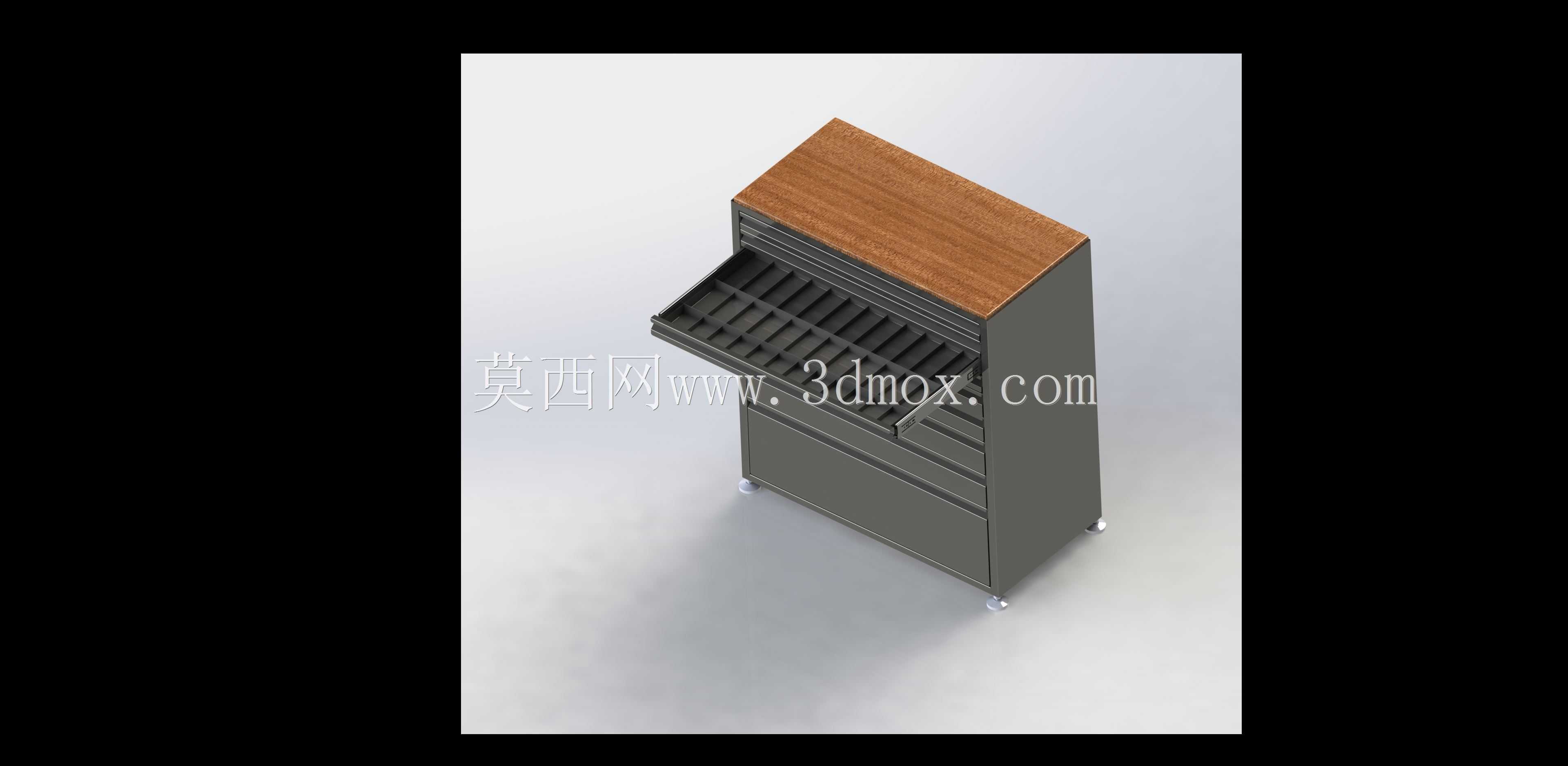

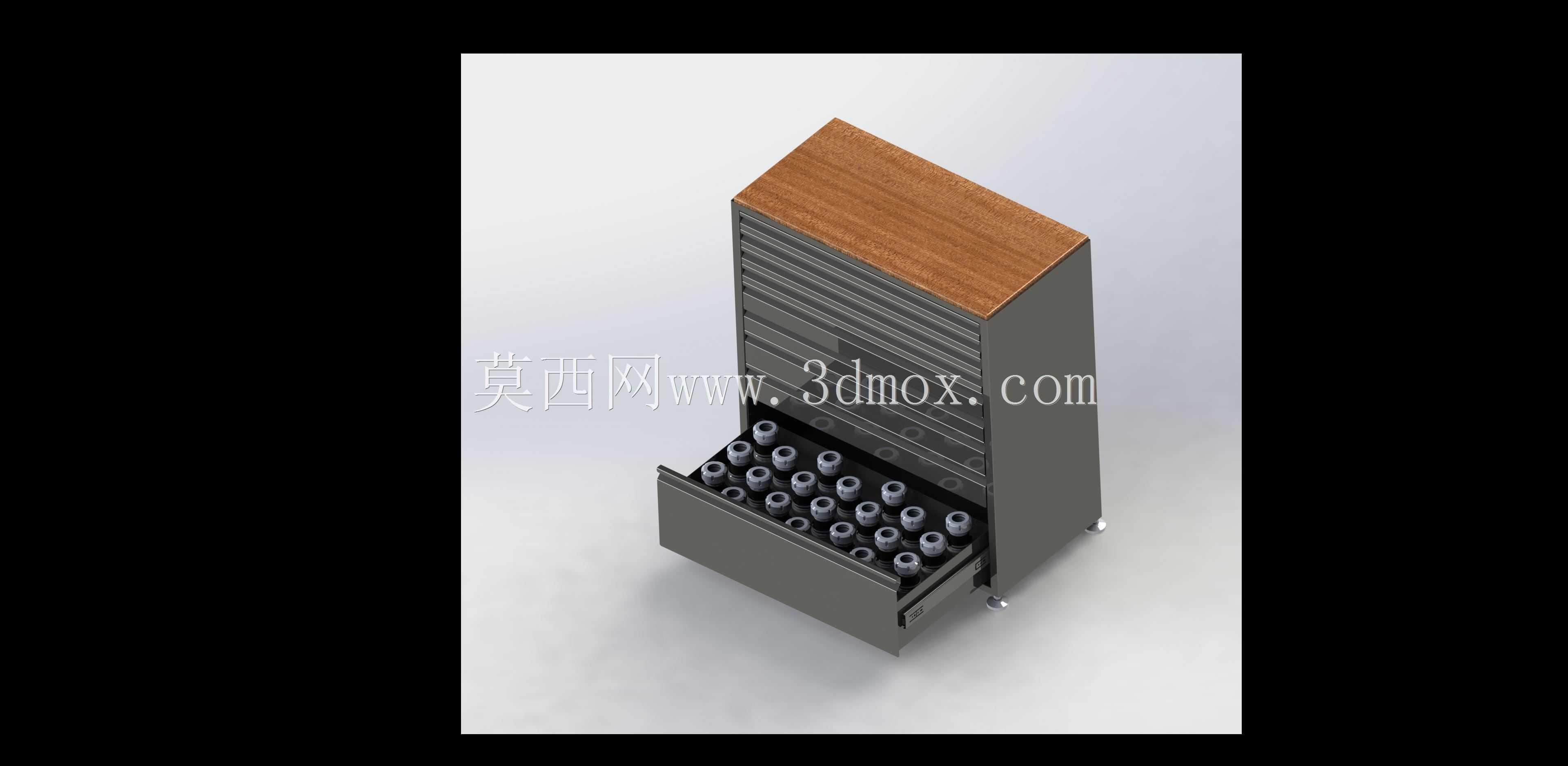

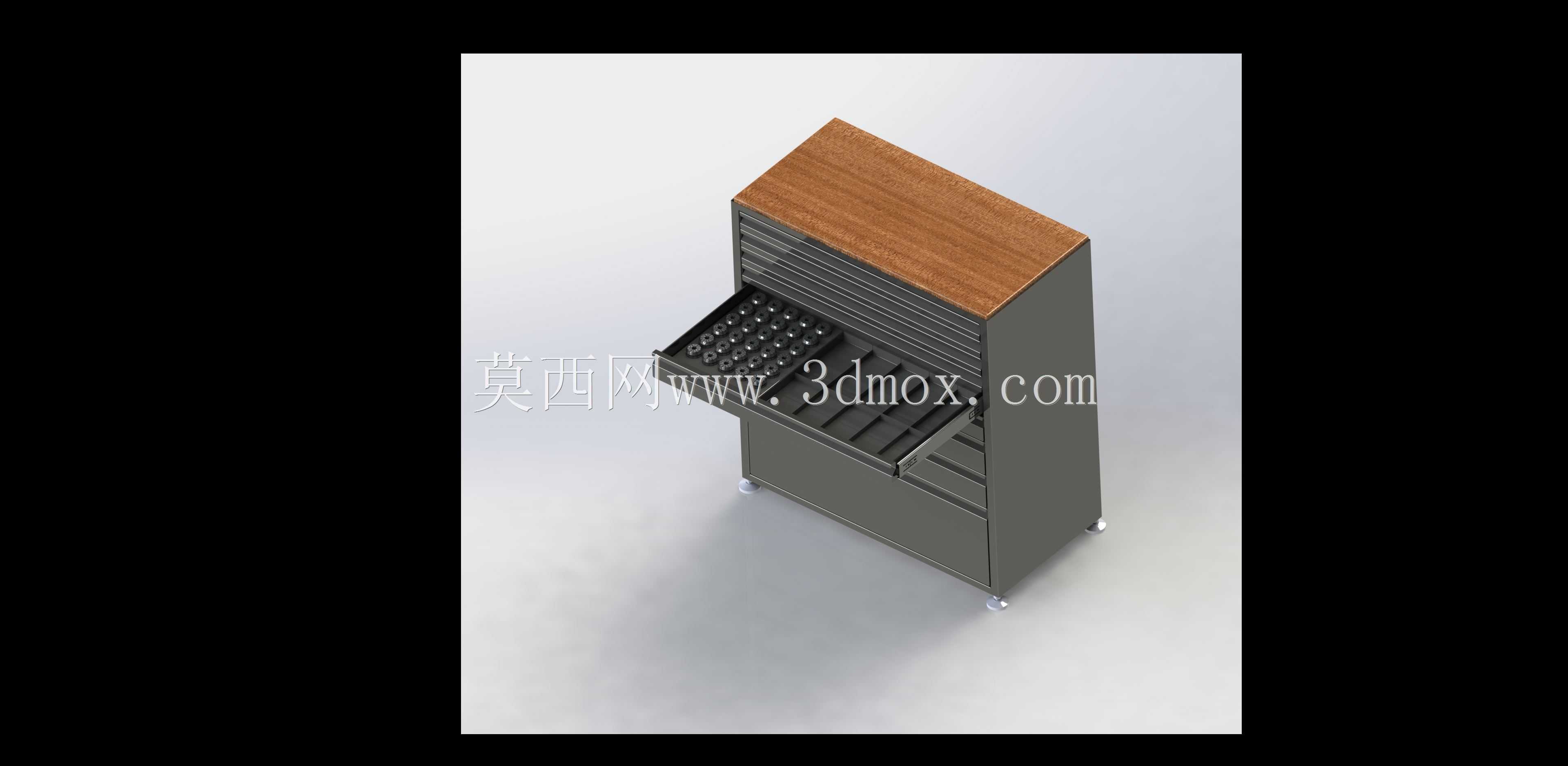

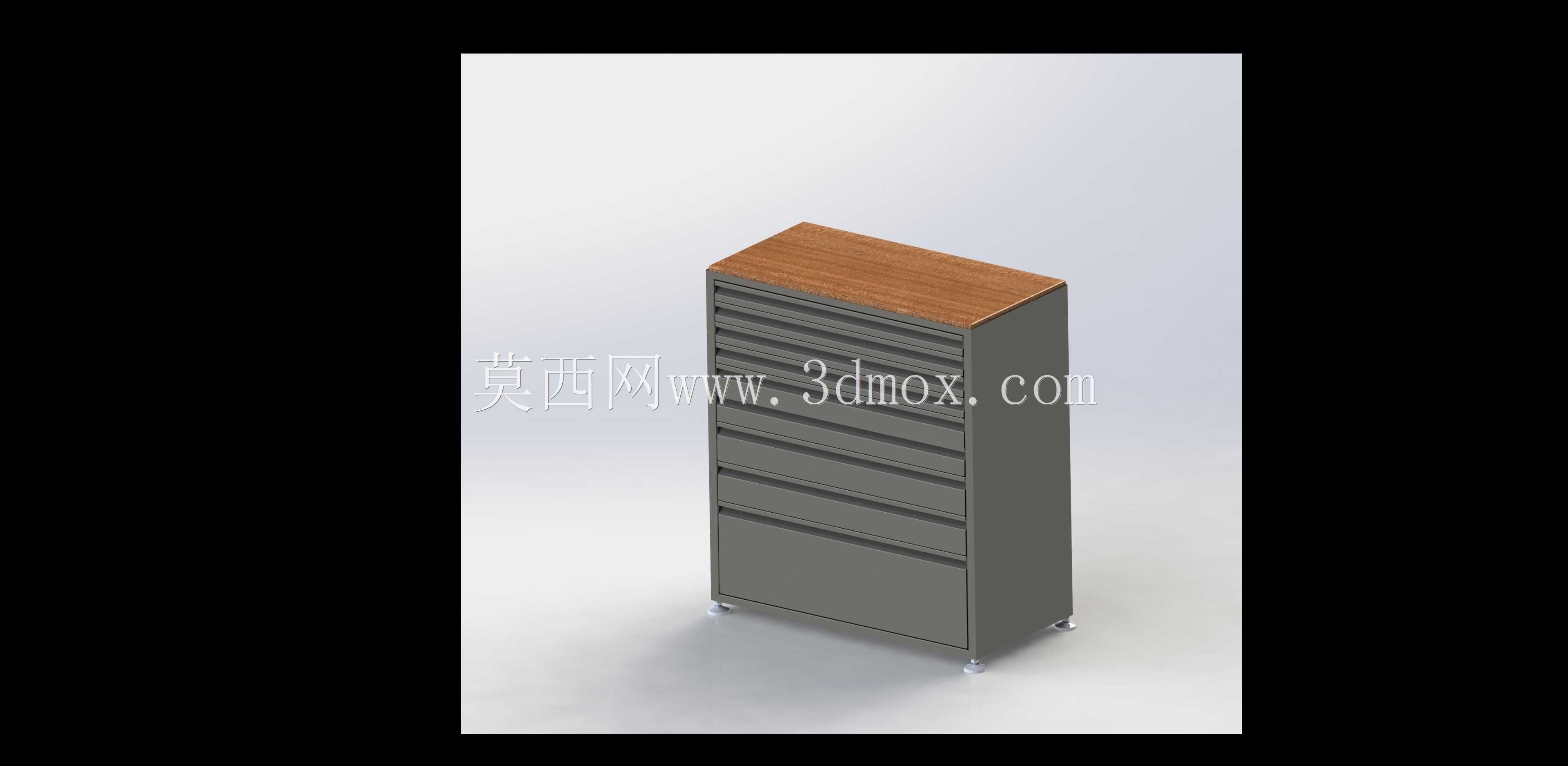

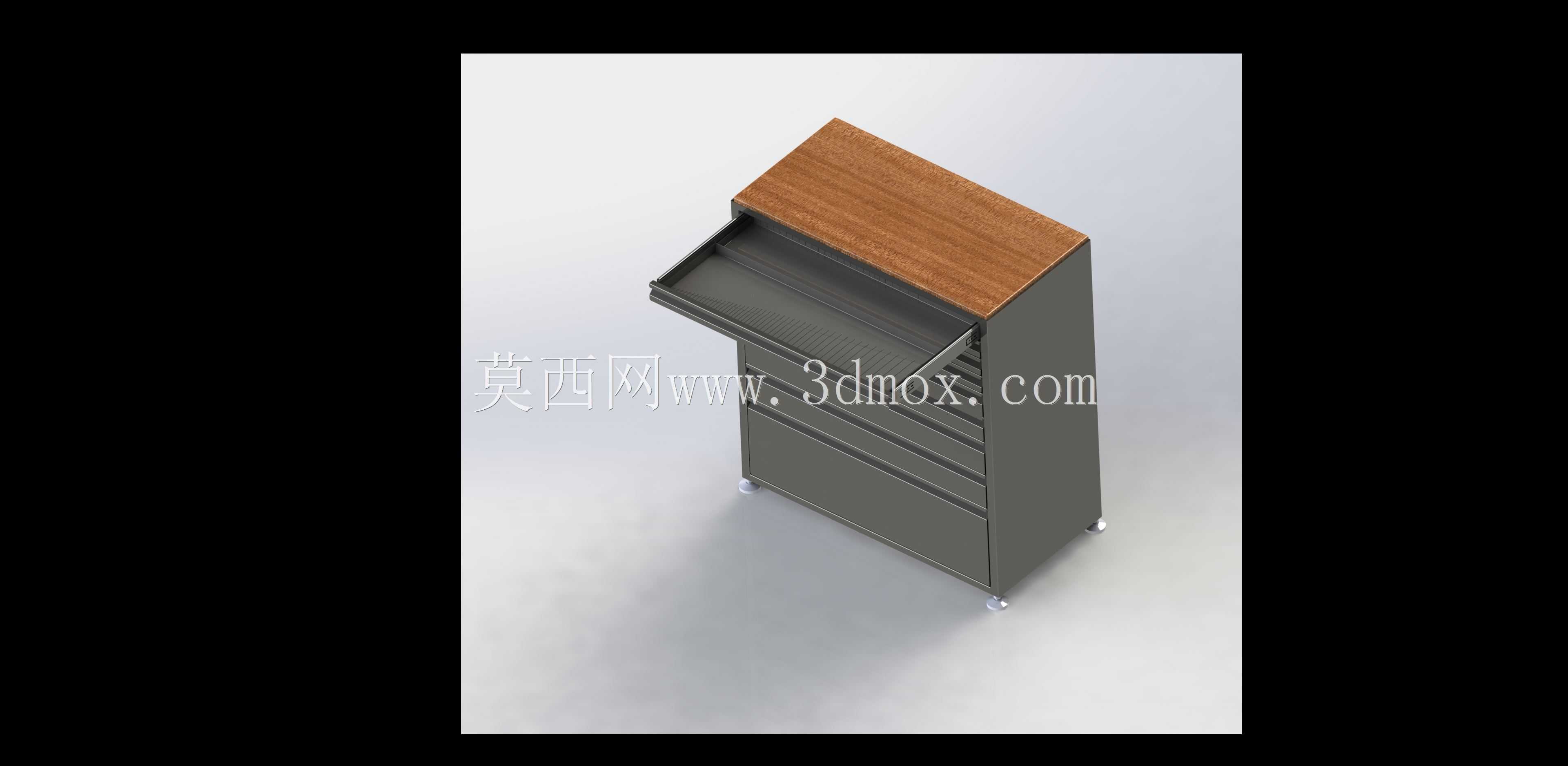

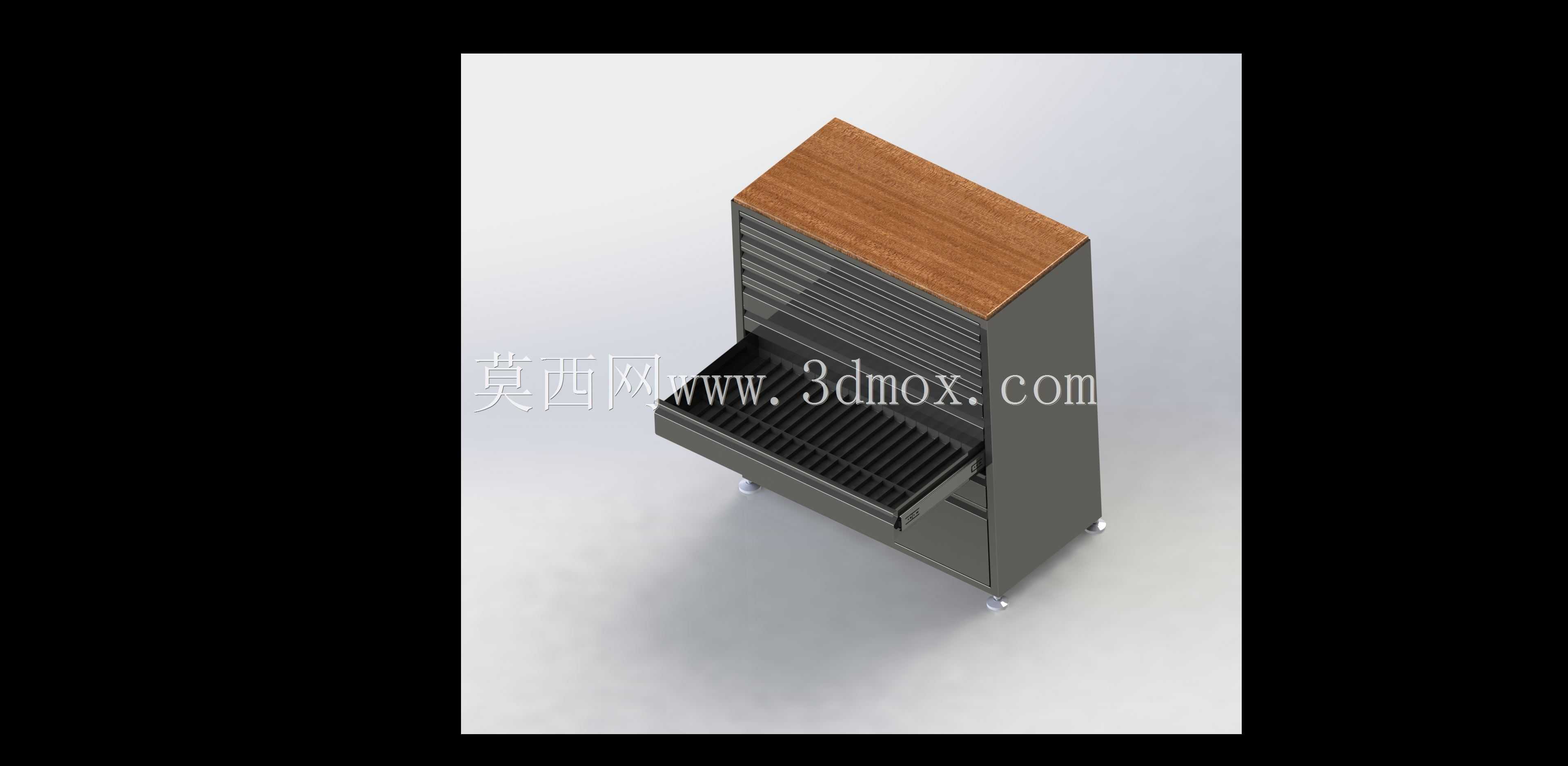

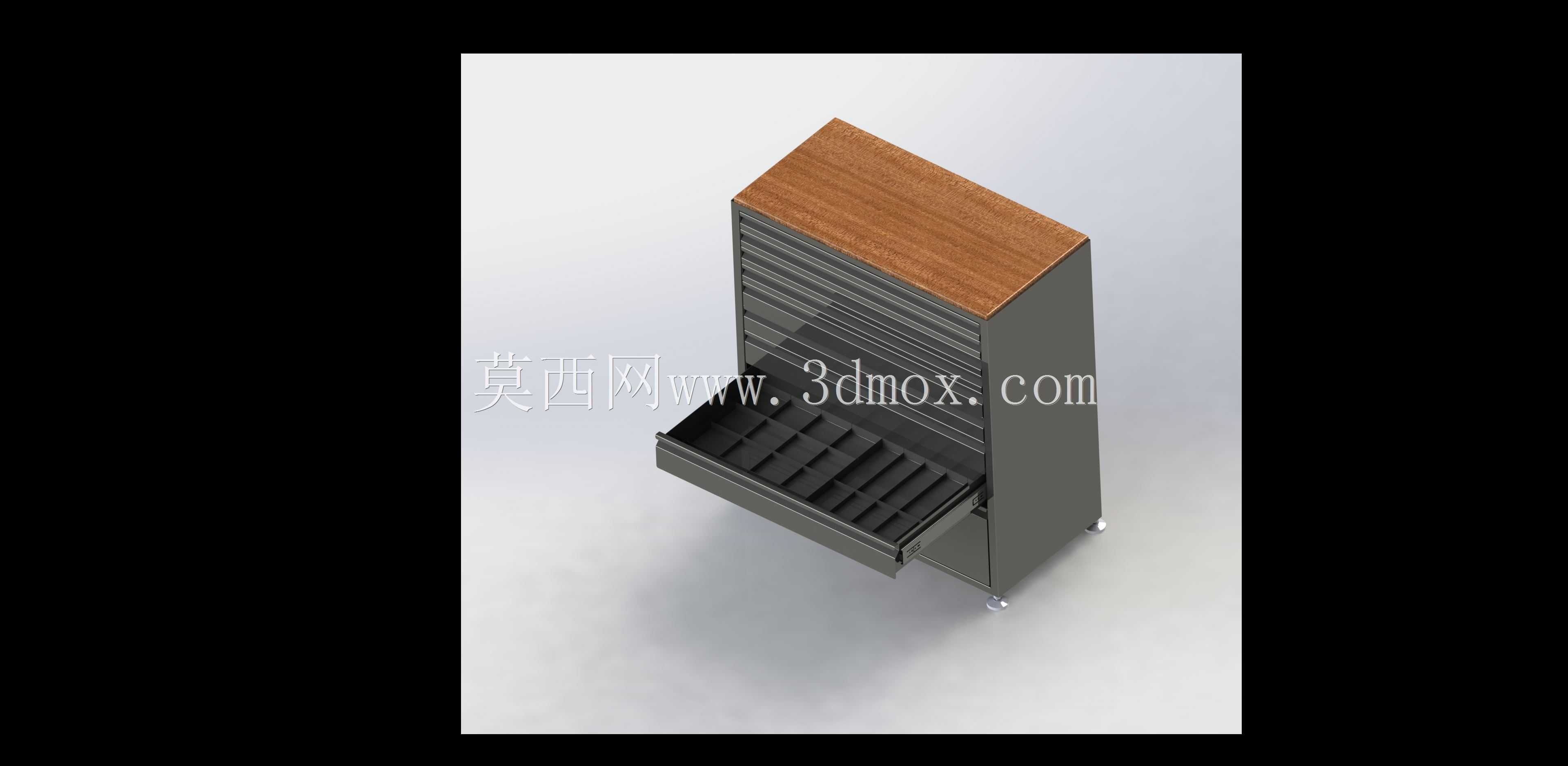

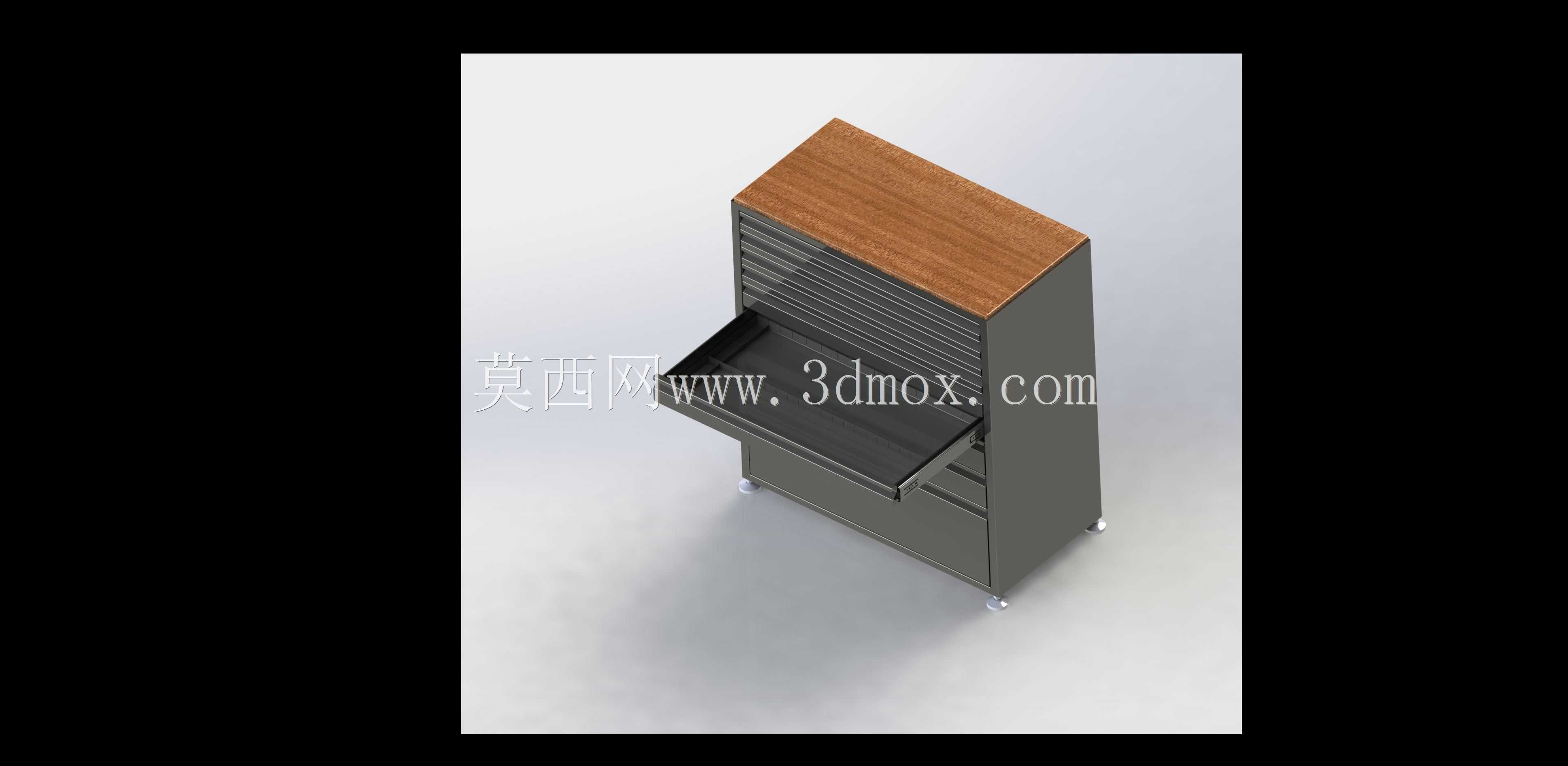

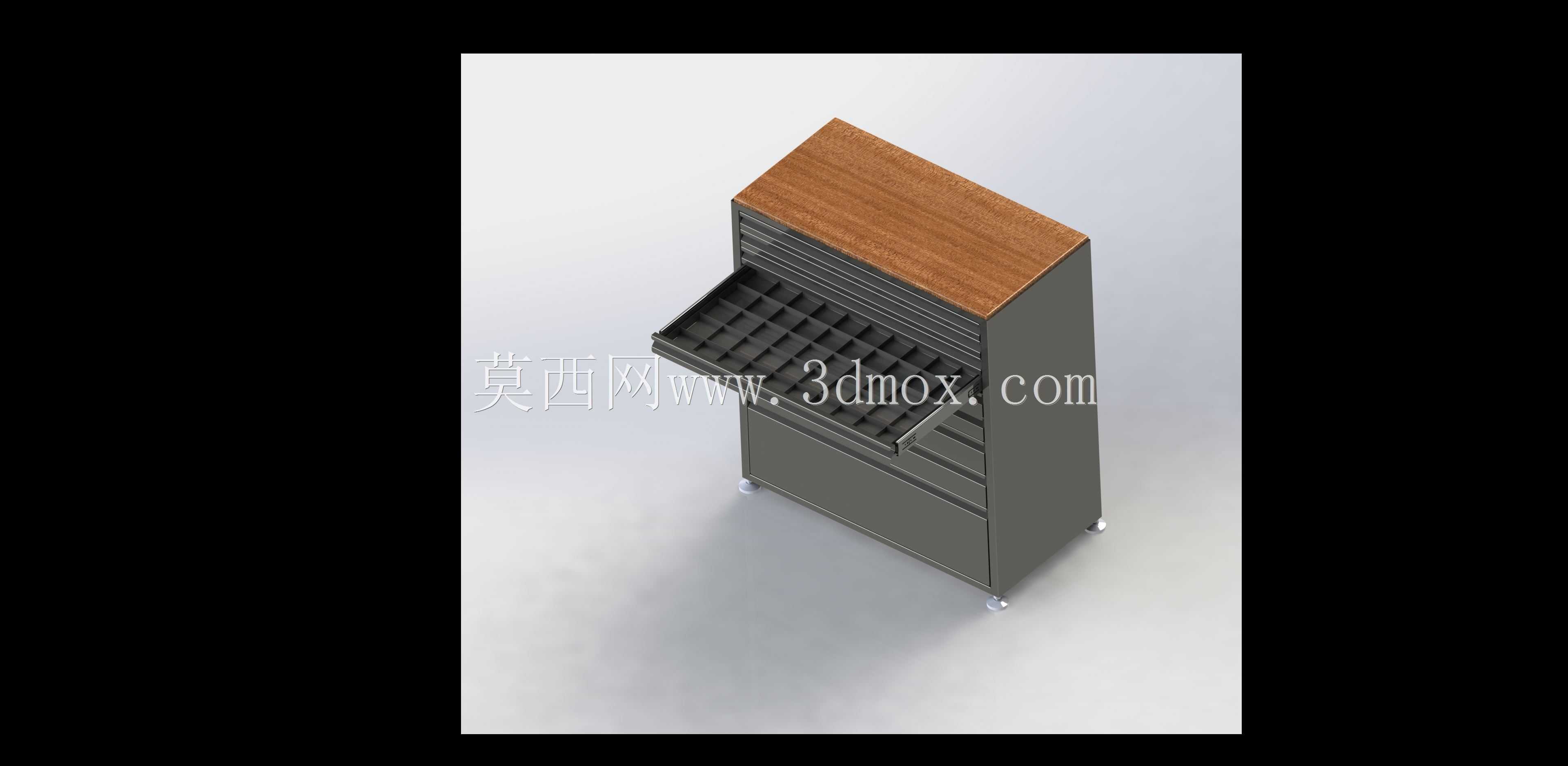

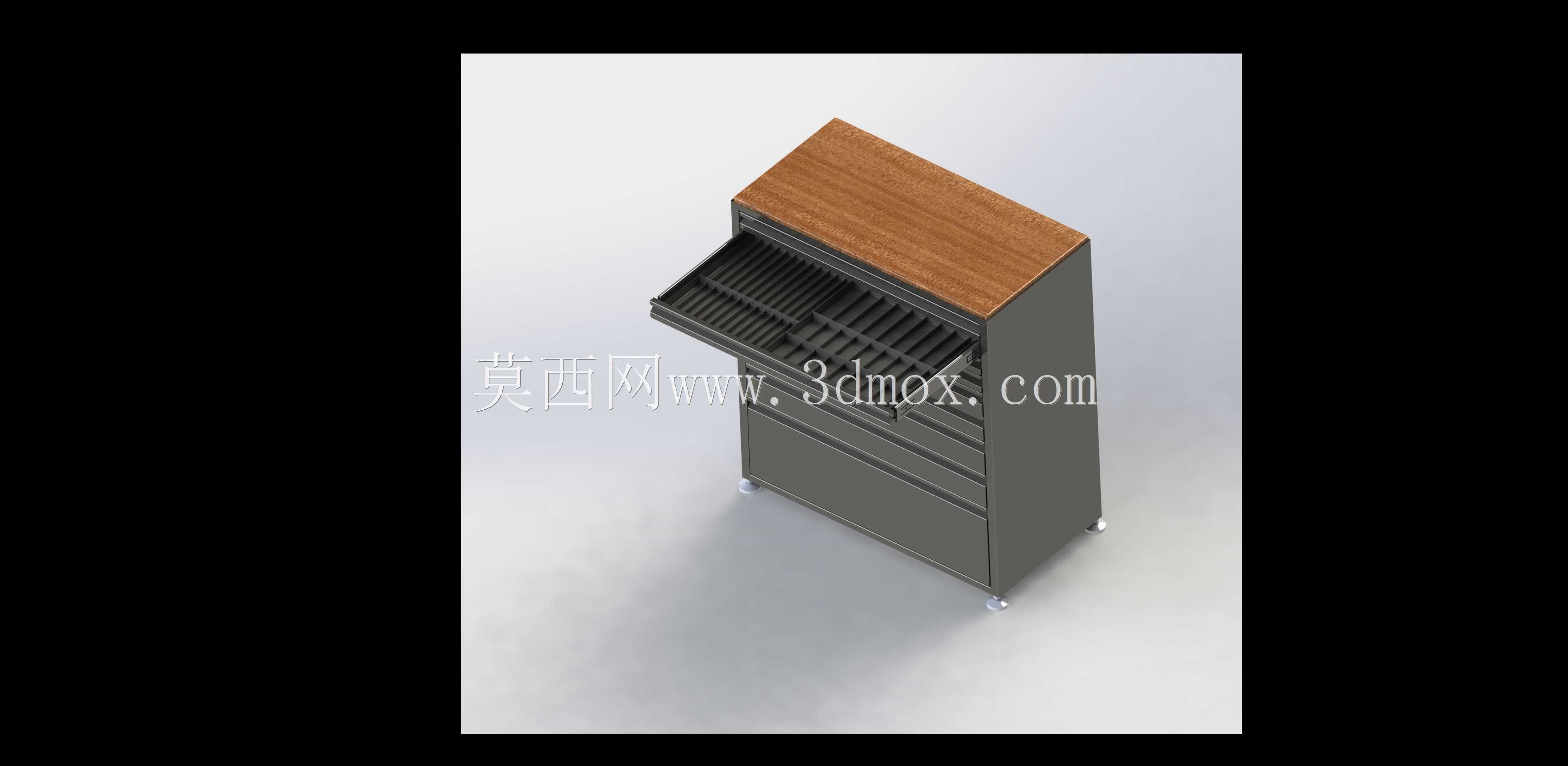

这款立式多抽存储柜体，主要面向机加工车间的数控刀具、刀柄及配套工装的集中收纳场景，解决加工现场刀具零散堆放、取用查找效率低、刀柄磕碰损伤的常见问题。日常生产中，加工中心操作人员需要频繁更换不同规格的刀柄、刀杆及配套配件，零散放置在工作台面不仅占用操作空间，还容易因磕碰影响刀柄锥面精度，进而导致加工装夹偏差，这款柜体的分层抽屉结构，就是针对这类存储痛点做的针对性设计。从结构设计思路来看，柜体采用立式窄幅布局，占地面积小，可贴靠车间墙面或者设备旁的空余区域放置，不会占用主操作通道的通行空间，整体高度适配操作人员站立取放的操作高度，无需过度弯腰或者抬手即可完成抽屉抽拉与刀具取放。顶部采用木质饰面板覆盖，既可以作为临时放置待换刀具、操作记录单据的辅助台面，也能避免金属柜体顶部直接落灰，日常清洁更方便。抽屉部分采用等间距分层设计，每个抽屉内部设置有适配刀柄直径的定位孔位，不同规格的BT类、HSK类刀柄可以直接插放在孔位中，竖直放置的方式能避免刀柄锥面与抽屉底面直接摩擦，同时每个孔位的间距经过核算，取放时不会碰到相邻的刀具，减少磕碰风险。柜体底部设置有可调式支撑脚，可根据车间地面的平整度调整柜体水平度，避免抽屉抽拉时出现卡滞、滑动不畅的问题，同时支撑脚将柜体主体抬离地面，避免车间地面的切削液、水渍直接浸泡柜体底部板材，延长柜体的使用寿命。抽屉的滑轨采用承重式三节滑轨，单抽屉可承载满配刀柄的重量，抽拉时无明显晃动，拉出行程足够操作人员看到抽屉内部所有刀位，无需探身查找。柜体侧面采用封闭式金属板材，可阻挡车间内的切削液飞溅、粉尘落入抽屉内部，保持存储刀具的清洁度，减少刀具使用前的擦拭清理工作量。在安装边界上，这款柜体不需要额外打膨胀螺栓固定地面，放置在平整硬化的车间地面即可使用，整体宽度控制在单工位操作范围内，相邻柜体可以并排拼接布置，适合刀具存量大的加工车间做集中存储区搭建，也可以单台放置在单台加工设备旁，作为单机配套的刀具存储单元使用。
