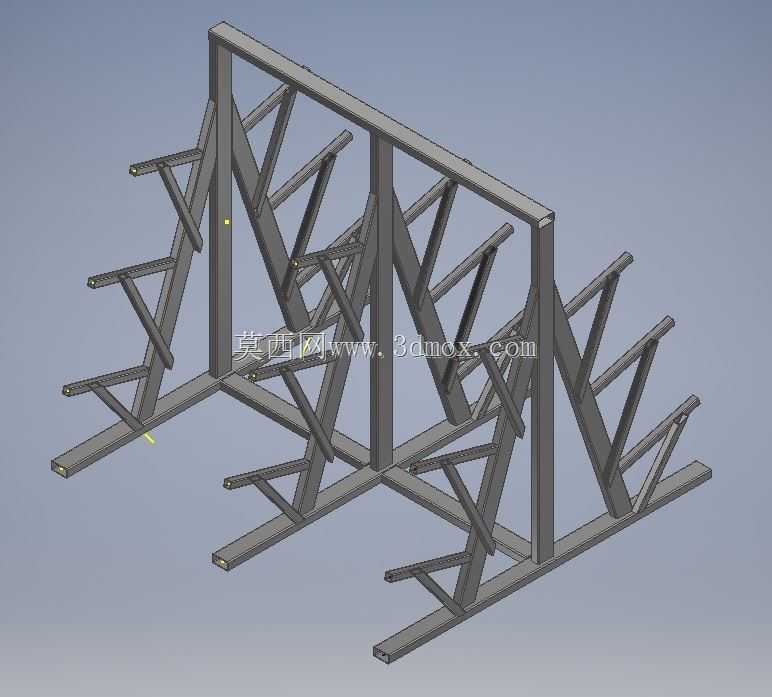

多工位斜置式管材棒料存放支架

这款斜置式多工位存放支架，主要面向机械加工车间、仓储物料区的长条形物料存放场景，适配圆管、方管、型材棒料、长条加工坯料等多种长尺寸工件的分类存放需求，解决传统平放式货架取料不便、物料堆叠易磕碰变形、不同规格物料混放难以分拣的痛点。从结构设计来看，整体采用框架式焊接结构，底部为十字交叉的落地支撑梁，通过增大底部支撑跨度来提升整体抗倾覆能力，无需额外打膨胀螺栓固定即可在平整水泥地面稳定放置，适配车间灵活调整工位布局的需求。主体承重立柱采用对称双立柱布局，沿纵向均匀排布多组斜向承托臂，承托臂向外上方倾斜一定角度，放置在臂上的长条形物料会靠自重向内侧滑移贴靠，不会出现物料向外滚落的风险，同时斜置布局让每层物料的端部都外露在操作人员易取放的位置，无需翻找上层物料即可快速抽取指定规格的工件，相比水平层板货架取料效率提升明显。每组斜向承托臂都配有三角形加强筋与主立柱焊接连接，强化承托部位的抗弯强度，单臂可承载中等重量的金属型材，多组承托臂沿立柱双侧排布，可同时存放多种不同规格、不同材质的长条物料，实现分类分区存放，避免不同材质工件混放产生的磕碰划伤、混料错领问题。设计过程中充分考虑了车间通道的通行边界，整体宽度控制在常规物料存放区的预留尺寸范围内，不会占用过多通道空间，支架高度适配操作人员站立取料的舒适高度，无需登高即可完成全部工位的物料存取操作。承托臂的端部做了圆弧过渡处理，避免取放料时尖锐边角刮伤工件表面或划伤操作人员，底部支撑梁的底面做了平整处理，放置时不会刮损车间环氧地坪。这类支架除了用于生产车间的原材料暂存，也可用于装配工位旁的半成品长条工件临时存放，替代传统的地面堆放方式，提升车间现场的5S管理水平，减少物料堆放占用的地面空间，同时避免长条工件直接接触地面产生的锈蚀、受潮问题。结构上全部采用标准型材焊接成型，加工工艺简单，制作成本较低，后期可根据实际存放物料的长度、重量需求，灵活调整承托臂的数量、倾斜角度以及相邻臂的间距，适配不同尺寸规格的物料存放需求，整体结构无易损活动部件，日常使用无需特殊维护，长期承重使用也不易出现结构变形问题。
