立式商用带锯切肉加工设备结构

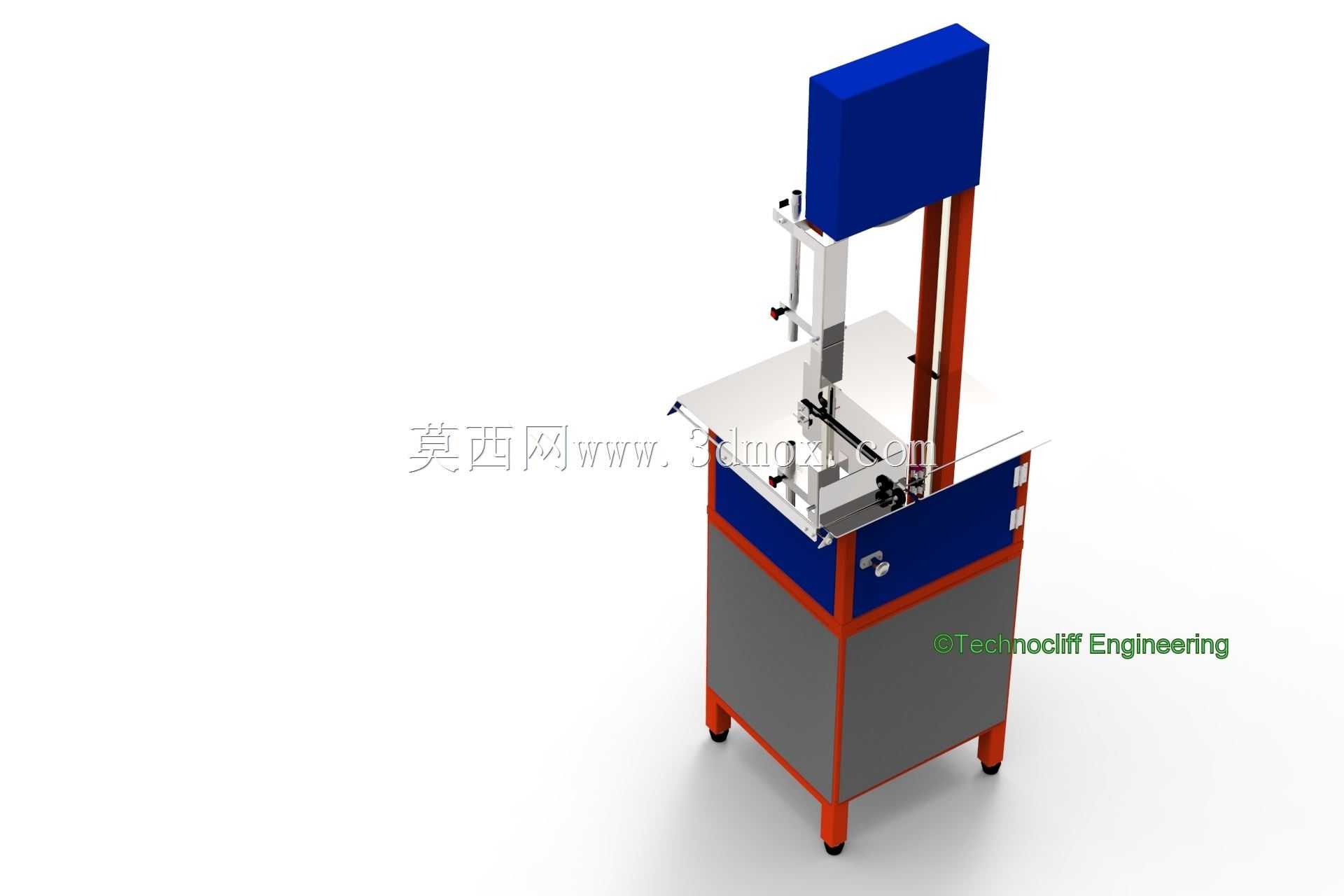

这款立式带锯切割设备主要面向生鲜肉制品加工场景，常见于商超生鲜档口、中央厨房、小型肉制品加工门店，用来完成冻肉、带骨畜禽肉块的分切作业，相比手动剁切能大幅降低操作人员劳动强度，同时保证切割面平整，减少原料损耗。设备整体采用立式落地布局，上部设置锯带驱动与张紧机构，蓝色的上箱体内部容纳驱动轮、传动组件与防护结构，两根竖向的红色立柱承担锯带运行的导向支撑，同时作为上箱体与下部柜体的连接承重结构，保证整机运行时的结构刚性，避免锯带抖动影响切割精度。中部的不锈钢工作台面作为操作工位，台面设置可调式定位挡板，操作人员可根据待切割肉块的尺寸调整挡板位置，控制切割厚度，台面上的锯带通过位置设置防护结构，避免操作人员误触运行中的锯带，降低作业安全风险。下部柜体采用框架式结构，外层搭配灰色护板与蓝色柜门，柜体内部可容纳下驱动轮、锯带清洁组件以及电气控制元件，底部设置四个可调式支撑脚，可根据安装地面的平整度调整高度，保证设备放置平稳，减少运行时的振动传递。设计过程中优先考虑食品接触区域的卫生要求，所有与食材接触的台面、导向部件均采用易清洁的不锈钢材质，无卫生死角，方便日常作业后的冲洗消毒；锯带的张紧机构设置快调结构，操作人员无需专用工具即可完成锯带的更换与张紧度调整，降低日常维护的操作门槛。整机的安装边界预留了足够的操作空间，设备后侧无需预留过大检修间隙，日常维护均可从正面与侧面完成，适合空间有限的商用后厨场景布置，设备运行时的锯带线速度匹配冻肉切割的合理区间，既能保证切割效率，又避免锯带过快导致的肉块温升影响食材品质，导向臂的高度可根据待切物料的高度进行调整，适配不同厚度的冻肉、带骨排块的分切需求，柜体框架采用型材拼接结构，兼顾结构强度与轻量化，方便设备的移位与安装。
