家用墙面暗装插座塑料面板结构设计

　　这款成型用电插座板，是面向民用建筑暗装布线场景开发的墙面插座承载构件，日常应用在住宅、写字楼、酒店等室内墙面的强电终端点位，承担固定插座功能模块、遮蔽墙面预埋底盒、提供规整操作界面的核心作用，是室内电工布线系统里用户直接接触的外露结构件。

　　从实际使用场景出发，该面板的设计首先匹配国内通用的86型暗装底盒安装边界，整体外轮廓为带圆角的正方形，外沿尺寸控制在86mm×86mm，圆角半径3mm，既避免直角磕碰划伤，也适配市面绝大多数标准暗盒的安装孔位间距，安装孔中心距统一为60mm，孔位处设计有沉台结构，安装后螺丝头部完全沉入面板内部，不会外露破坏外观平整度。面板厚度设计为8mm，其中贴合墙面的底座部分厚度5mm，外露面的边框凸起3mm，安装后与墙面贴合间隙控制在0.5mm以内，能有效遮盖墙面开孔的毛边，同时避免灰尘、水渍顺着缝隙进入底盒内部。

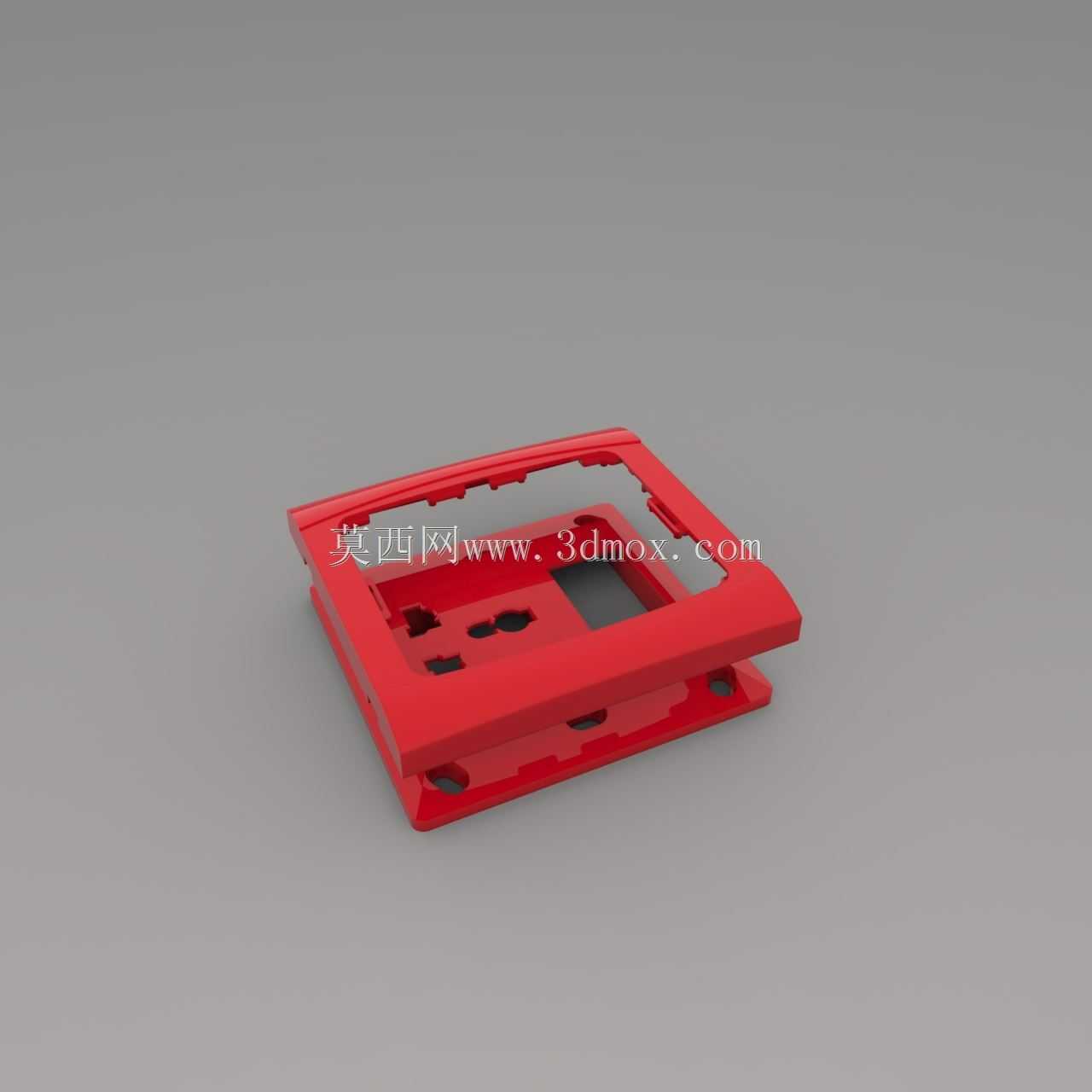

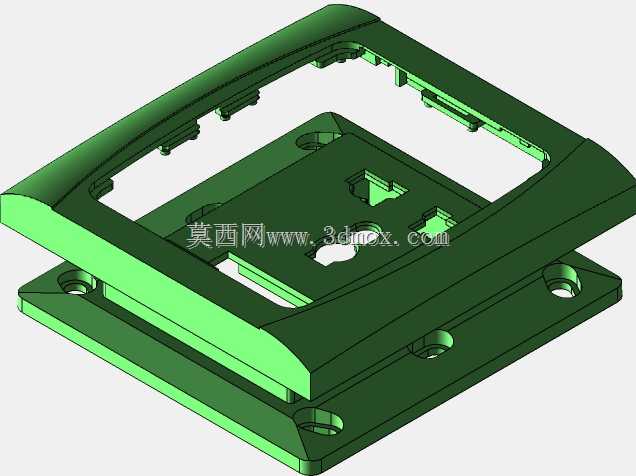

　　结构设计上，面板采用分体式卡接思路，外层为装饰面框，内层为功能模块承载底座，两者通过四周均匀分布的4组弹性卡扣实现无螺丝装配，卡扣的倒扣量设计为1.2mm，既保证装配后面框与底座不会松脱，也方便后期检修时用平口螺丝刀即可撬开面框，不会造成卡扣断裂。底座部分对应插座功能模块的位置，预留了标准的三孔、两孔插座位避让开口，开口边缘做了0.8mm的定位凸台，功能模块装入后能被凸台限位，不会出现左右窜动的情况；底座背面设计有4个高度2mm的定位柱，对应暗装底盒上的定位孔，安装时可以先将面板卡在底盒上预定位，再拧入固定螺丝，降低单人安装的操作难度。

　　考虑到该零件为注塑量产件，整体壁厚做了均匀化处理，主体壁厚统一为2mm，卡扣、定位柱等局部结构的壁厚不超过主体壁厚的1.2倍，避免注塑成型时出现缩痕、缺胶等缺陷；面板表面做了细晒纹处理，既提升触摸质感，也能掩盖日常使用中产生的轻微划痕，所有外露边缘都做了R0.5mm的圆角倒钝处理，没有尖锐棱角，符合电工产品的安全要求。在安装适配性上，面板背面与墙面接触的一圈设计有宽度2mm的密封筋，当墙面存在轻微不平整时，密封筋能发生微量形变，保证面板与墙面贴合紧密，不会出现翘边的情况；固定螺丝的过孔设计为长圆孔，长度方向预留了2mm的调节余量，即使底盒预埋时存在轻微的位置偏差，也能通过长圆孔调整面板位置，保证面板安装后横平竖直。

　　从功能特性来看，这款面板除了承载插座功能模块外，还预留了弱电模块的安装位空间，同一套面板结构可以适配强电插座、弱电网络、电视接口等不同功能模块，减少了开模数量，降低了生产端的成本。面板的材料选用阻燃ABS材料，表面耐摩擦性能好，同时满足电工产品的阻燃等级要求，日常插拔插头时的外力不会造成面板变形，长期使用也不会出现发黄变色的问题。在结构强度验证层面，面板的卡扣部位做了加强筋设计，反复拆装50次以上卡扣不会出现断裂，面框的抗冲击性能满足1kg钢球0.5m高度跌落不破裂的要求，完全符合民用建筑电工配件的使用强度要求。
