机械式金属合页结构设计方案

　　日常做结构选型时，这类平开合页是绕不开的基础转动连接件，从民用家具柜门、室内木质房门，到工业设备的检修门、电控柜柜门，甚至小型舱室的密闭门，都能见到这类结构的应用，它的核心作用是实现两个被连接件之间的定轴转动，同时承担门扇与门框之间的载荷传递，保证门扇开合过程中不出现窜动、下沉或卡滞。

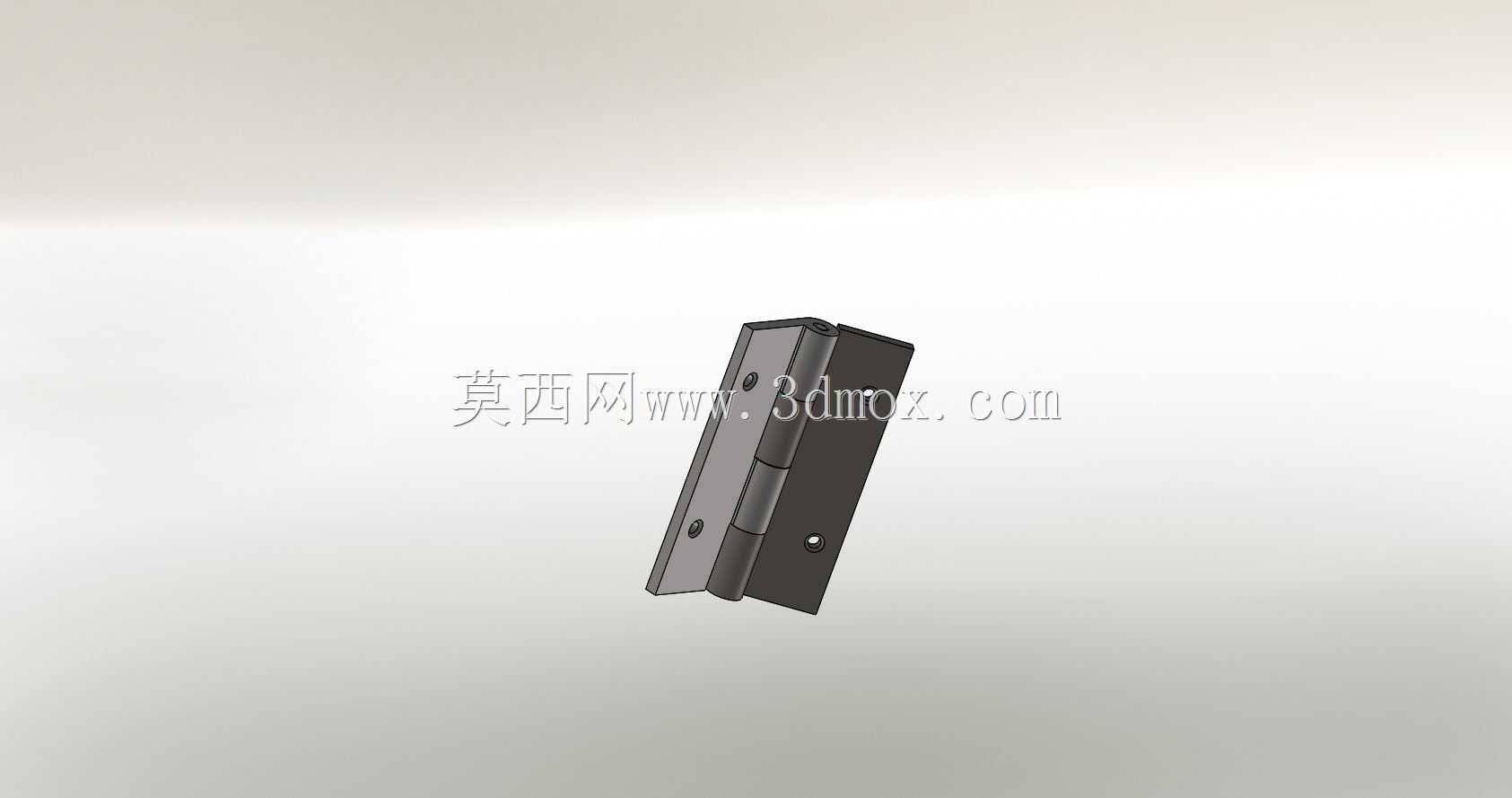

　　从结构设计逻辑来看，这款合页采用双页片加中间卷制筒状转轴的经典结构，两个页片分别对应门框与门扇的安装面，中间的同轴卷筒穿入销轴后形成稳定的转动副，这种结构的优势在于转动路径完全被销轴约束，径向与轴向的窜动量可以通过卷筒与销轴的配合公差精准控制，不会出现开合过程中页片错位的问题。页片上预留的沉头安装孔，是专门适配标准沉头螺丝设计的，安装后螺丝头完全没入页片平面，不会突出表面刮蹭门扇或门框，也能保证页片与安装面完全贴合，避免因螺丝突出导致的安装间隙，降低长期使用后页片变形的概率。

　　做安装边界核算时，首先要确认页片的平面尺寸与门扇侧边的安装空间匹配，这款合页的单页片宽度适配常规20-40mm厚度的门扇侧边，安装时需要在门扇与门框的对应位置预划安装线，保证两个页片的卷筒轴线完全共线，一旦轴线出现偏斜，开合时就会出现额外的阻力，长期使用还会加剧销轴与卷筒的磨损，缩短使用寿命。页片的厚度经过载荷校核，能够承担常规民用门扇、轻型设备柜门的自重载荷，不需要额外增加辅助支撑结构，对于重量更大的金属门扇，可以通过增加同规格合页的安装数量来分摊载荷，通常单扇门安装2-3个合页即可满足承重要求，安装时上下合页的间距要根据门扇高度均匀分布，避免单个合页受力过载。

　　从功能特性上看，金属材质的页片与销轴具备足够的结构强度，表面做了防锈处理，能够适应常规室内环境的使用需求，不会因为日常的温湿度变化出现锈蚀、卡滞的问题。转动副的配合间隙经过合理设计，既不会因为间隙过小导致开合干涩，也不会因为间隙过大出现门扇晃动的情况，开合过程中转动顺滑，没有明显的旷量。卷筒部分的卷制接缝处理平整，不会在转动过程中与对侧页片产生摩擦，转动全程的阻力均匀，用户开合门扇时的手感一致。

　　在实际建模过程中，需要重点关注卷筒的同轴度公差，两个页片的卷筒在装配后必须保证内孔轴线重合，销轴与卷筒内孔的配合选择间隙配合，公差带控制在合理范围内，既保证转动灵活，又控制径向窜动量。页片与卷筒的连接位置做了圆弧过渡，避免应力集中，在承受门扇自重载荷时，连接位置不会出现应力断裂的问题。沉头孔的深度与角度严格匹配标准沉头螺丝的尺寸，保证安装后螺丝头与页片表面齐平，不会出现突出或凹陷过深的问题。页片的边缘做了倒角处理，没有尖锐的毛刺，安装过程中不会划伤操作人员，日常使用时也不会刮蹭过往的人员或物品。

　　针对不同的应用场景，这类合页的选型主要参考门扇的重量、厚度以及安装空间，这款常规尺寸的合页适配绝大多数民用家具与轻型设备门的安装需求，不需要额外定制结构，安装时只需要按照标注的孔位打孔固定即可，后期维护也十分方便，当销轴出现磨损导致转动旷量过大时，只需要打出销轴更换新的销轴即可，不需要整体更换合页，降低了后期的维护成本。在做三维装配时，可以将合页模型设置为转动副约束，模拟门扇的开合运动，验证开合过程中门扇与门框之间是否存在干涉，确认开门角度是否满足使用需求，通常这类合页的最大开门角度可以达到180度左右，能够满足绝大多数场景的开门角度要求，不会出现门扇开合到最大角度时与门框或周边结构碰撞的问题。
