7.5英寸手动法兰式蝶阀结构设计

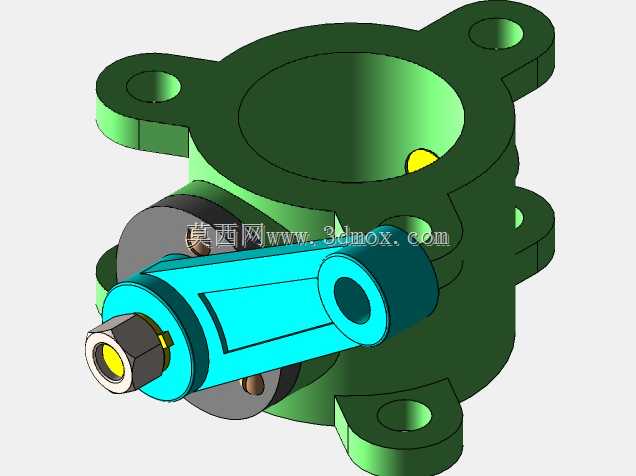

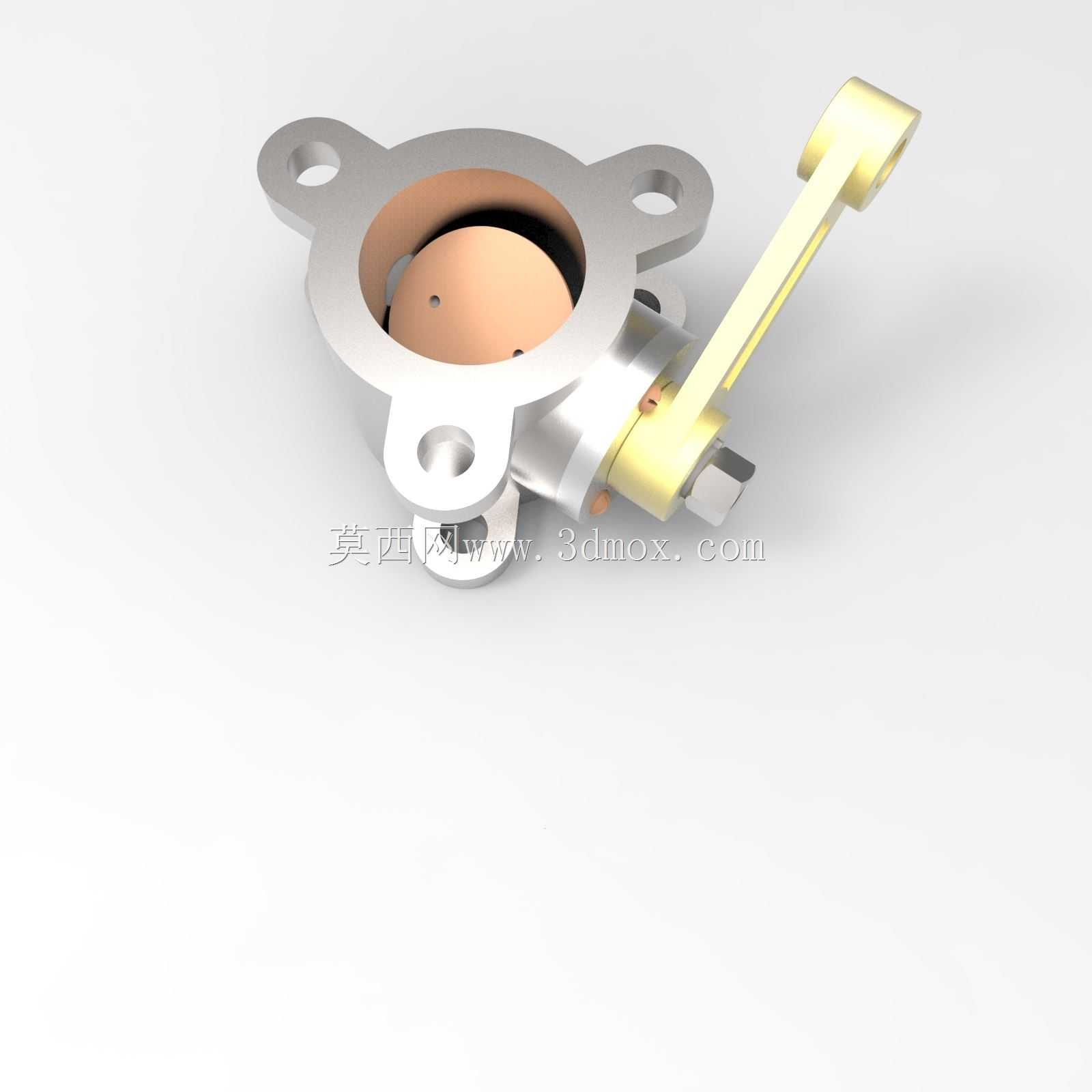

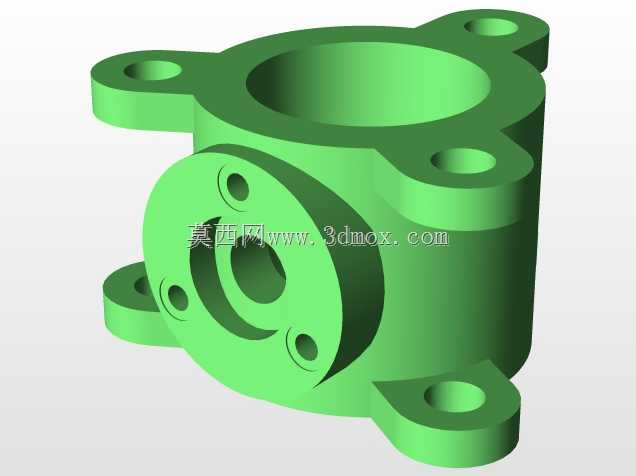

　　在民用给排水、暖通空调循环水、轻工制程流体输送、中小型化工原料输送等管路系统中，蝶阀是应用占比极高的截断与调节类部件，这款7.5英寸通径的手动蝶阀，针对中低压管路的日常操作需求设计，适配公称压力1.0MPa-1.6MPa的常规管路工况，可在-10℃到120℃的非强腐蚀流体环境下长期稳定工作。从结构设计逻辑来看，这款蝶阀采用对夹带耳法兰的安装形式，阀体上预留的三个带孔安装耳，可直接穿过螺栓与两端管路法兰完成固定，相比传统对夹蝶阀无需额外的长螺栓跨接阀体，安装时的对中难度更低，后期单台阀门拆卸维护时，不会影响两端管路的密封状态，适配现场不停线单侧检修的作业需求。阀体采用流线型的中腔结构，过流部位没有突兀的直角凸起，

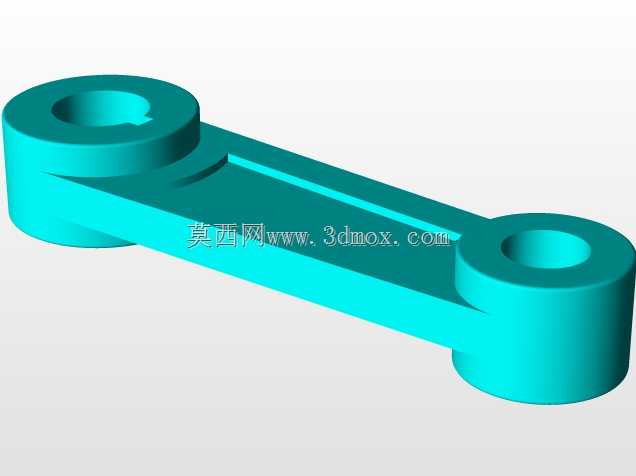

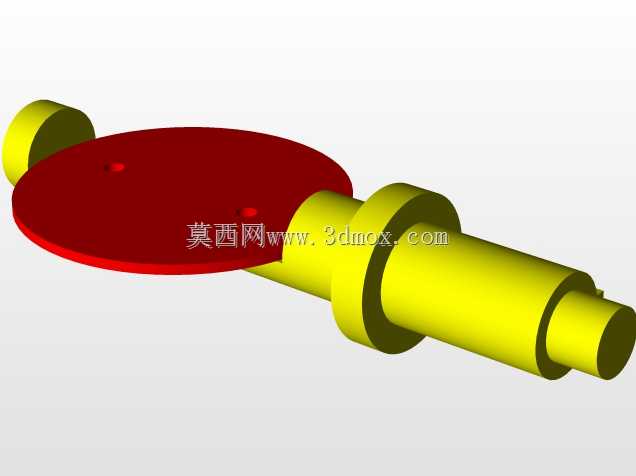

　　流体通过阀腔时的局部阻力损失更小，全开状态下阀板与管路轴线平行，过流截面接近完整圆形，流道通畅度优于同通径的截止阀、闸阀，在大流量循环管路中使用时，能有效降低管路系统的泵送能耗。阀板采用球面密封贴合结构，密封面的接触压力沿圆周均匀分布，关闭操作时只需施加较小的手柄扭矩，就能实现可靠的截断密封，不会出现单侧密封压合过紧导致的操作卡滞、密封件偏磨问题。驱动部分采用直连式手柄结构，手柄与阀杆通过扁方定位加横向销钉固定，不存在传动间隙，操作人员扳动手柄时的动作可直接传递到阀板，开关位置的反馈清晰，手柄上自带的定位凸台可与阀体上的档位槽配合，实现全开、全关以及中间任意开度的锁定，避免管路流体扰动导致阀板自行移位，满足管路流量调节的使用需求。

　　从安装边界尺寸来看，这款蝶阀的结构长度远短于同通径闸阀，阀体轴向尺寸紧凑，在管路排布空间紧张的场景下，比如楼宇管井、设备集成阀组、移动泵站的管路布局中，能大幅节省管路安装空间，降低整体阀组的排布难度。阀杆采用上下双支撑结构，上下支撑点分别设置耐磨衬套，阀板转动时的径向跳动量控制在极小范围内，长期频繁开关操作也不会出现阀板偏磨、阀杆渗漏的问题，密封件采用嵌入式安装结构，更换密封件时无需将整个阀门从管路上拆下，只需拆开阀盖即可完成密封件的更换，现场维护效率更高。在实际选型适配中，这款蝶阀可适配铸铁、不锈钢、PVC等多种材质的管路法兰，安装时只需匹配对应通径的法兰密封垫片，按照对角顺序拧紧安装螺栓即可完成装配，操作门槛较低，

　　无需专业的阀门安装工装即可完成现场作业。针对不同的流体工况，这款蝶阀的结构可灵活调整密封件材质，输送清水类介质时可采用丁腈橡胶密封，输送弱酸碱类介质时可更换氟橡胶密封，阀体也可根据防腐需求更换为不锈钢或青铜材质，结构的通用化程度较高，能覆盖多数常规中低压流体输送场景的使用需求。从结构设计的细节来看，阀体的安装耳孔位置经过公差优化，与标准法兰的螺栓孔位完全匹配，现场安装时无需额外扩孔或调整管路位置，阀杆与阀体之间的密封采用多层填料组合结构，可在长期使用中自动补偿填料磨损量，减少日常维护的填料压紧操作频次。手柄的操作力经过杠杆比例优化，公称压力下的开关操作力控制在普通成年操作人员可轻松操作的范围内，无需加装额外的助力机构，日常开关操作无需借助扳手等工具，现场操作便捷性较好。
