英制规格带45度法兰酒窝凹模组件

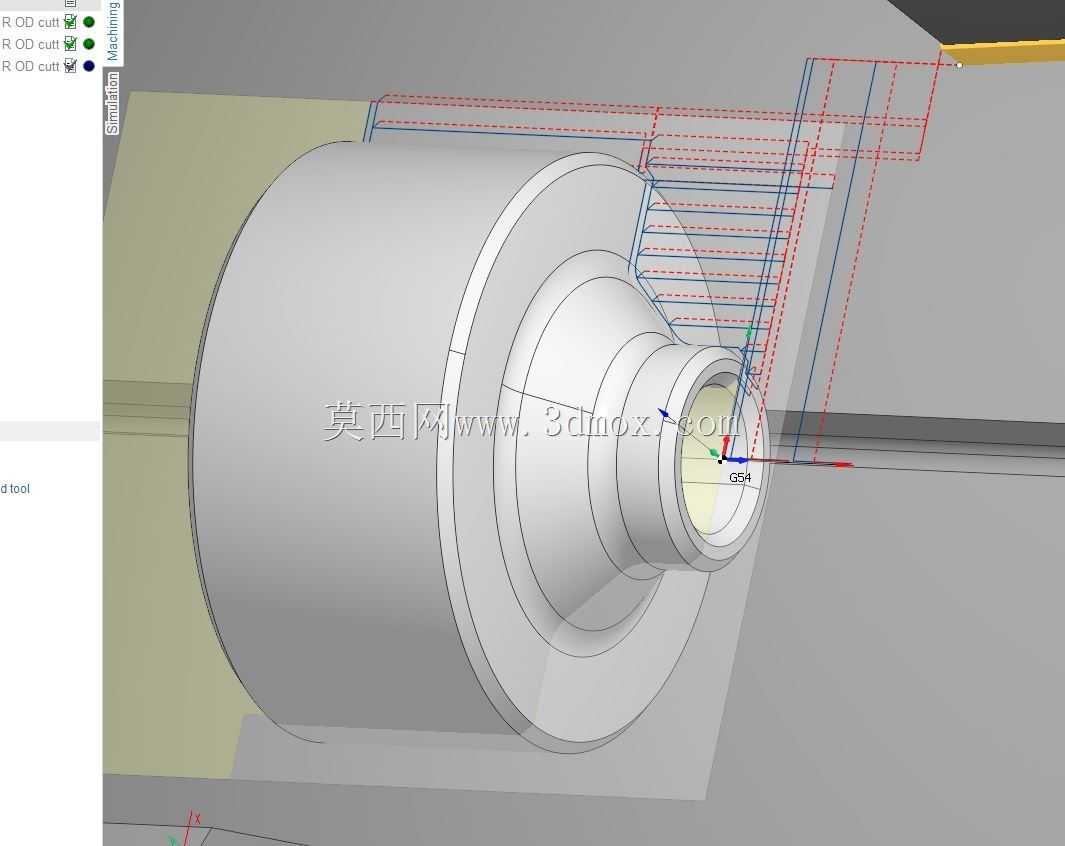

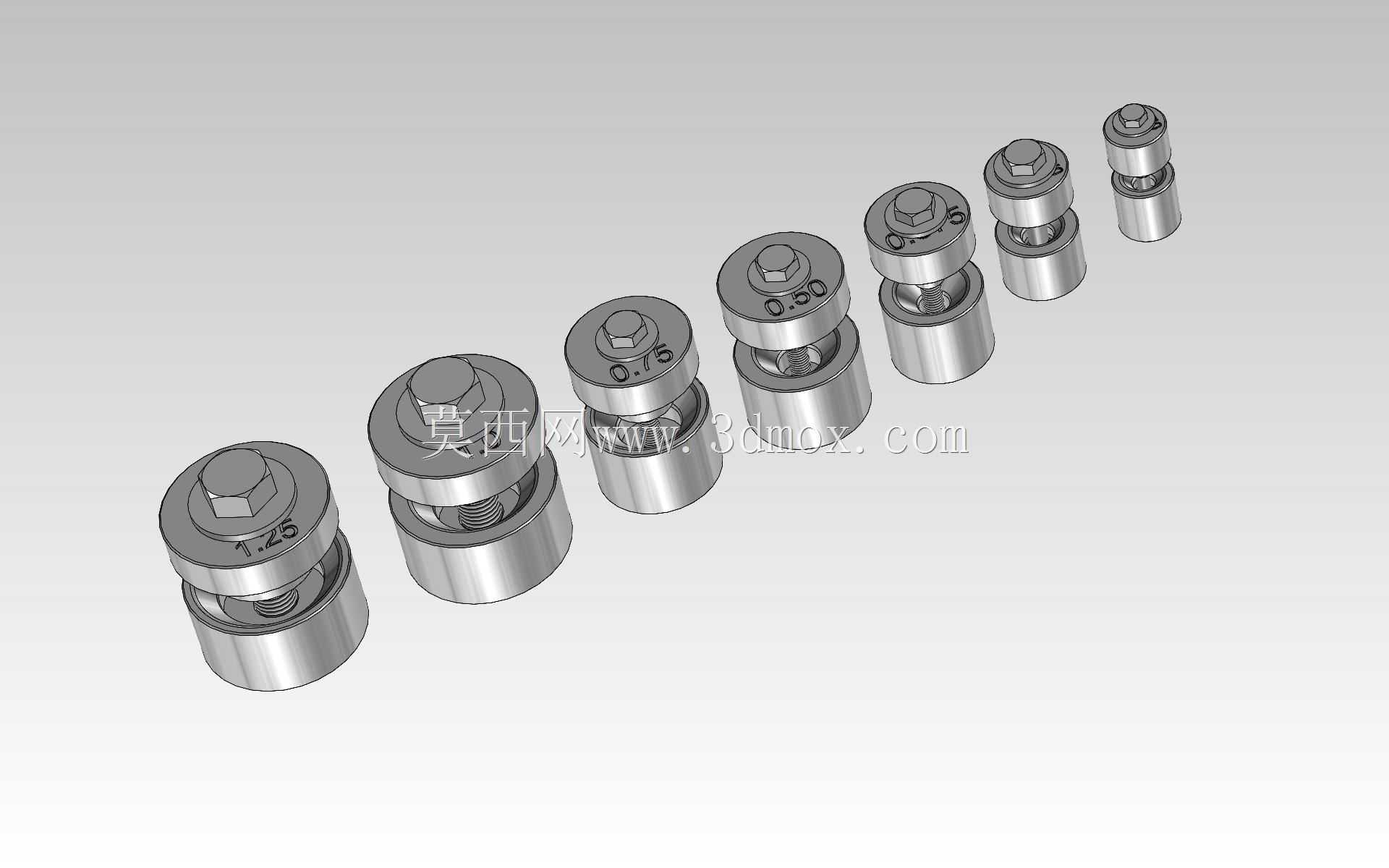

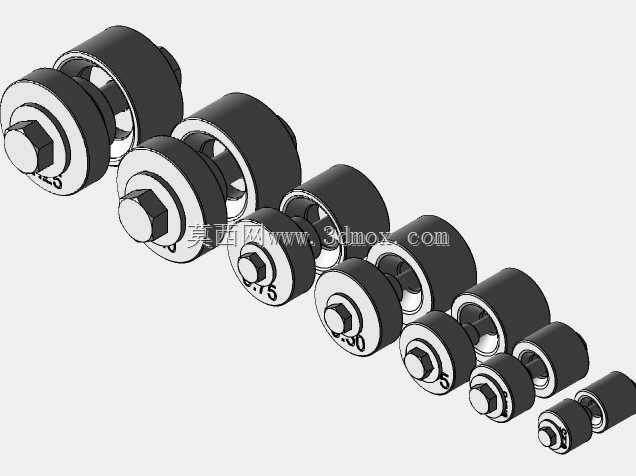

这套英制规格的凹模组件，主要面向薄板冲压加工场景设计，覆盖0.25到1.25英寸的加工尺寸区间，适配常规级进模、单工序冲孔模的工位装配需求，在消费电子钣金外壳、五金冲压件的酒窝成型、浅凸包压型工序中应用广泛。组件自带的45度法兰结构，在安装时可直接嵌入模座对应的沉孔位，无需额外设计压块固定，能有效缩减模座的加工工序，同时法兰的锥面定位结构可抵消部分冲压过程中的侧向力，减少长期冲压工况下的凹模偏移风险，提升成型位置的重复精度。从结构设计逻辑来看，整套组件采用分体式装配结构，上部的锁紧螺栓与下部的凹模套采用同轴度公差控制在0.02mm以内的配合精度，安装时可通过上部螺栓调整凹模套的伸出高度，适配不同料厚的板材压型需求，无需更换整套凹模即可完成一定范围内的成型深度调整，降低模具备件的库存成本。组件的外形采用圆柱式主体设计，不同规格的外径尺寸统一适配标准模座的安装孔位，安装边界预留了足够的螺栓操作空间，在模座排布工位时，相邻工位的最小间距可控制在1.5倍凹模外径，能有效提升模板的空间利用率，减少模具体积。在实际冲压作业中，凹模的成型刃口采用圆弧过渡设计，避免压型过程中出现板材应力集中开裂的问题，45度法兰的下表面与模座沉孔的贴合面经过平面度研磨处理，冲压时的受力可均匀分散到模座本体，减少局部应力集中导致的模座变形。组件的内部配合预留了合理的间隙，适配常规五金冲压的高速冲压工况，长期运行下不易出现卡滞、抱死的问题，日常维护时仅需拆卸上部锁紧螺栓即可更换磨损的凹模套，无需拆卸整套模具，大幅缩短设备停机维护的时间。针对英制尺寸体系的冲压生产线，这套组件的尺寸规格完全匹配英制模架的安装标准，无需额外进行尺寸换算或者孔位二次加工，可直接替换同类型的进口凹模组件，降低生产线的备件采购成本。在设计建模过程中，所有配合面的尺寸公差、安装避让空间都经过实际工况校验，既保证了组件本身的结构强度，也兼顾了模具装配时的操作便利性，适合结构设计人员在进行冲压模具排布时直接选型调用，也可作为同类非标凹模组件设计的参考结构。
