异向移动双螺纹魔术螺栓结构设计

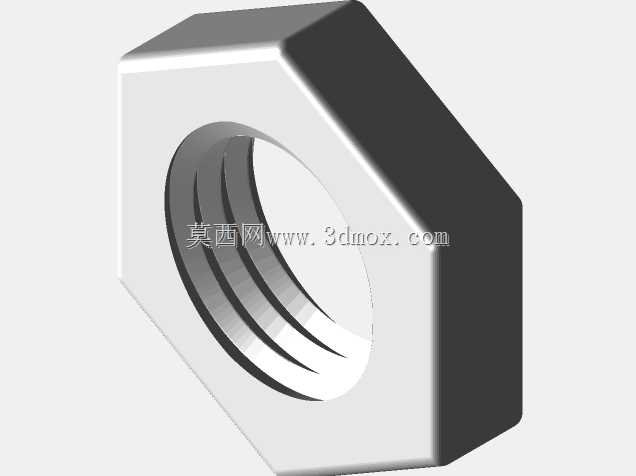

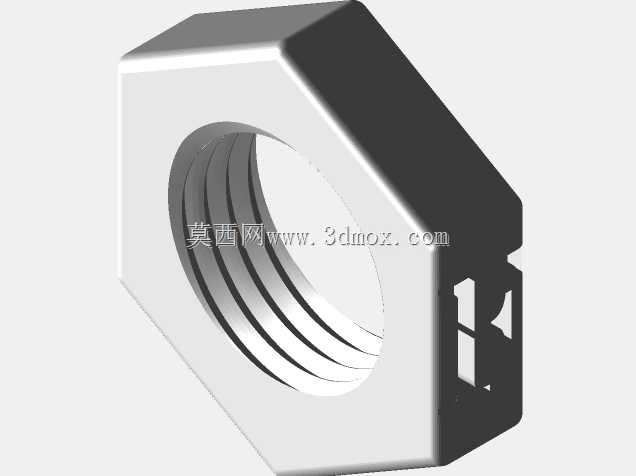

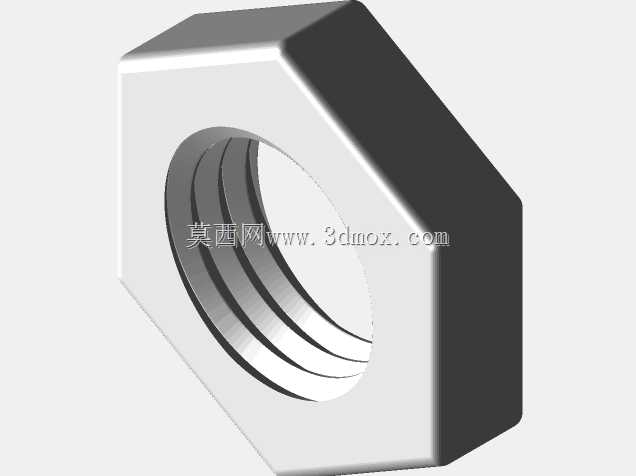

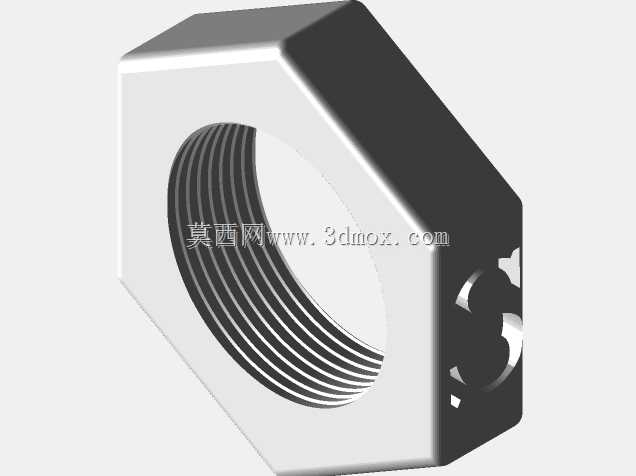

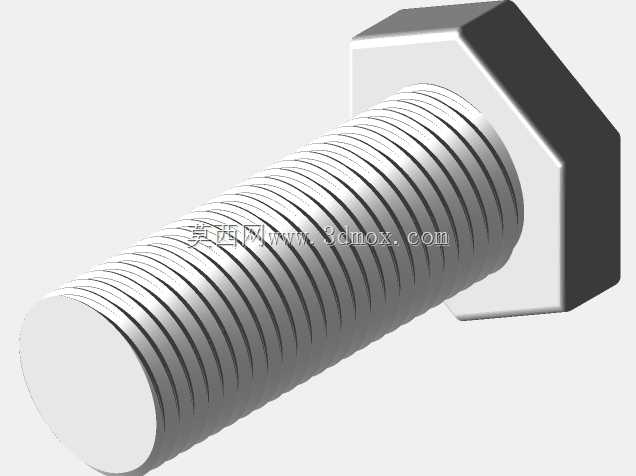

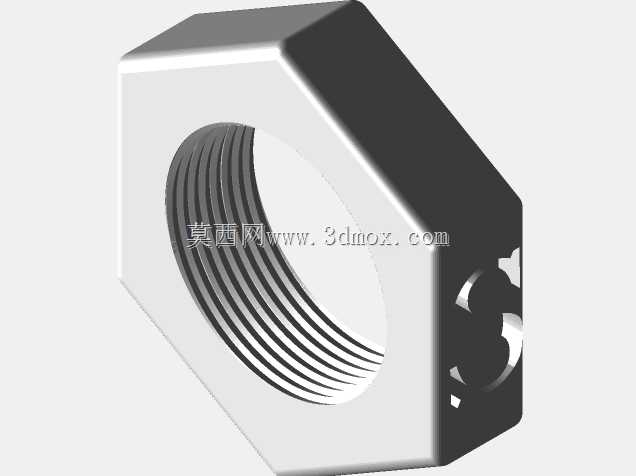

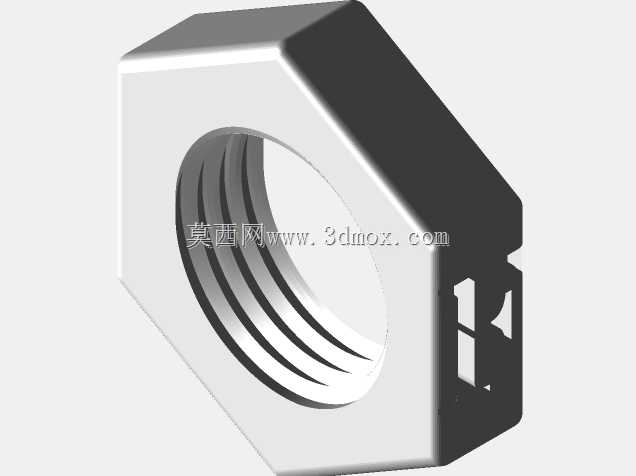

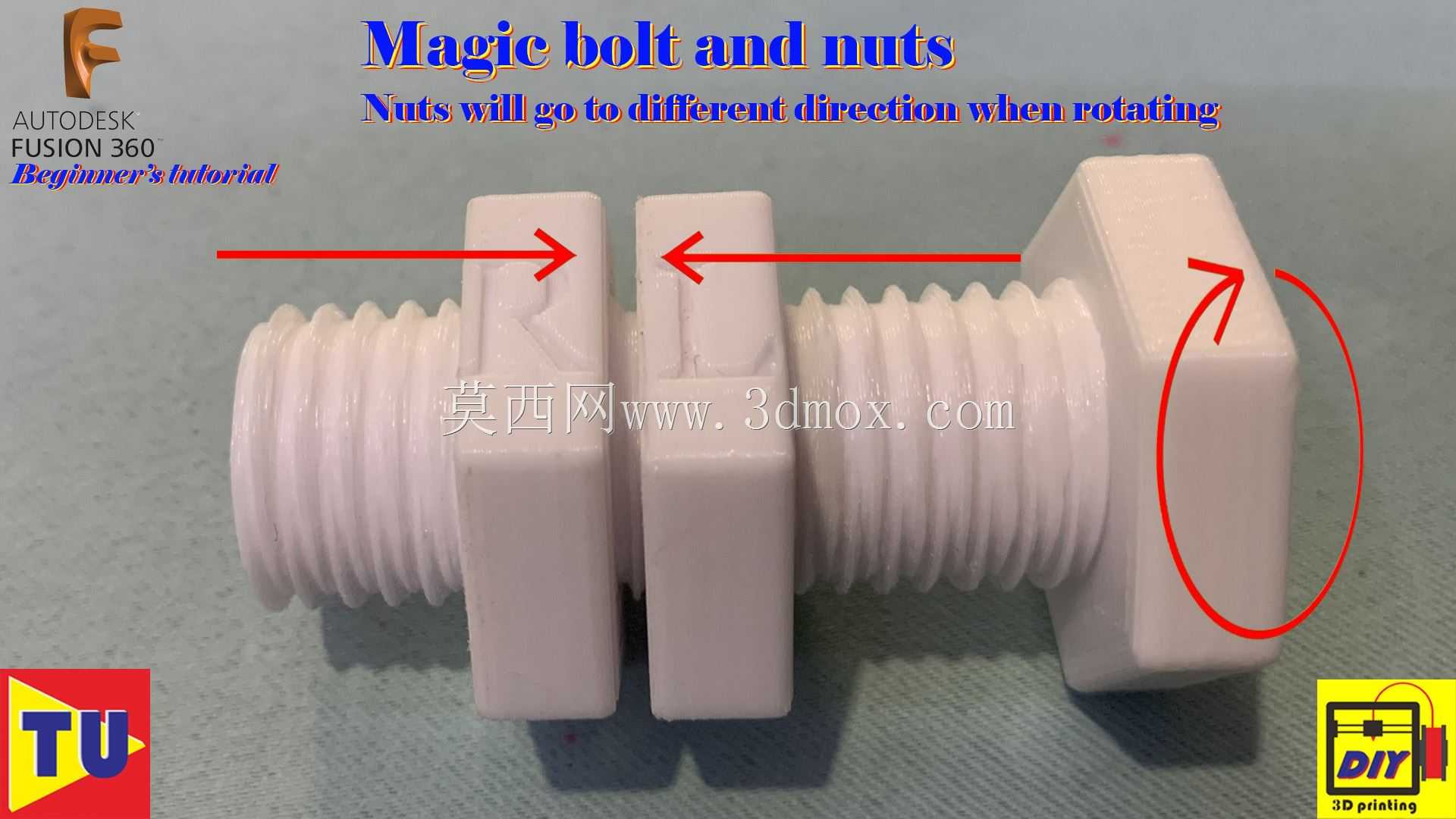

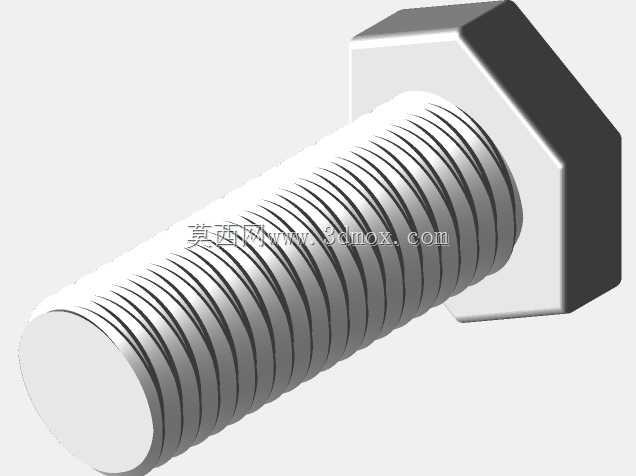

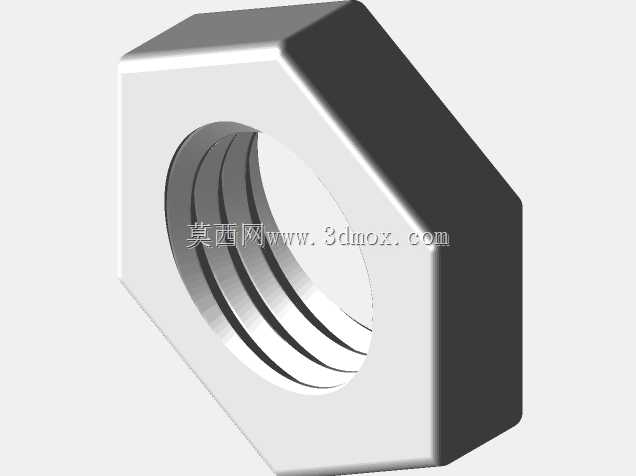

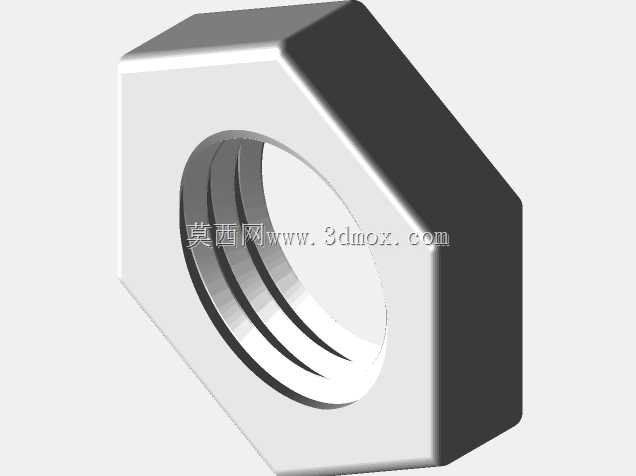

这款双螺纹魔术螺栓的核心设计亮点，在于同一根螺杆上集成了两段旋向相反的螺纹段，当转动端部的螺栓头时，套在螺杆上的两个螺母会沿轴向朝相反方向移动，打破了常规螺栓转动时螺母同向进给的固有认知，既可以作为机械原理教学的直观演示教具，也能用于需要双向同步夹紧、对中收拢的工装夹具场景，在小型工件定位、薄壁件夹持工位中，能通过单端转动实现两个压块同步向中心靠拢，保证夹持力对称分布，避免工件出现偏载移位的问题。从结构设计逻辑来看，螺杆上的两段螺纹分别采用适配常规M20规格的牙型，可分别匹配螺距2mm与1mm的传动需求，设计时在两段螺纹的衔接处做了平滑过渡处理，避免螺母移动到衔接位置时出现卡滞、滑牙的问题，螺纹牙侧的间隙控制在0.2mm到0.3mm之间，既保证螺母转动时的顺畅度，又不会因间隙过大导致传动空程量超标，影响移动位置的精准度。外形方面，螺栓头部采用外六角结构，适配常规扳手的夹持尺寸，两个螺母也做了六角外形设计，既可以随螺栓转动实现自动进给，也能通过外部扳手锁止螺母位置，满足不同使用场景的操作需求，整体安装边界与常规M20螺栓保持一致，不需要额外改动安装位的开孔尺寸，就能直接替换原有普通螺栓实现双向传动功能。在实际选型使用时，需要注意两段螺纹的有效行程长度，根据所需的螺母移动距离确认螺栓总长，避免螺母移动到螺纹末端出现脱扣问题，若用于演示场景，可采用3D打印的塑料材质制作，降低加工成本的同时能清晰展示螺纹传动的原理，若用于实际工装夹持场景，则需要根据夹持力需求选用金属材质加工，保证螺纹的强度与耐磨性，长期往复移动下也不会出现牙型磨损导致的传动失效。这种反向双螺纹的结构设计，跳出了常规螺纹连接件仅做紧固用途的思路，将螺纹的传动特性做了组合创新，用极简的结构实现了双向同步移动的功能，不需要额外增加齿轮、连杆等传动零件，整体结构紧凑，传动过程无额外传动间隙，可靠性远高于复杂的多零件传动机构，在小型自动化设备的对中机构、教学演示道具、创意五金结构设计中都有很高的复用价值。
