8mm规格球头L型内六角扳手结构

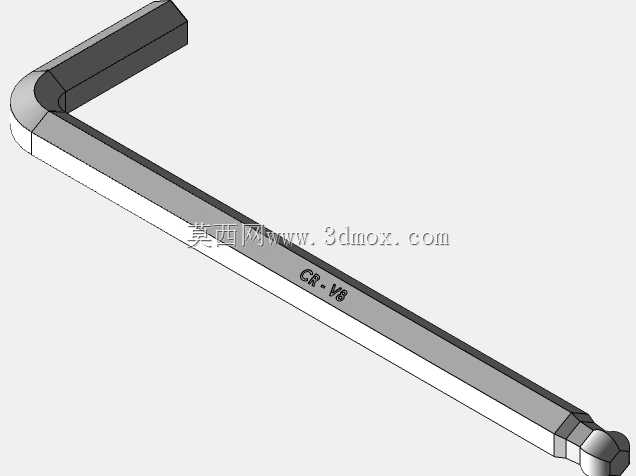

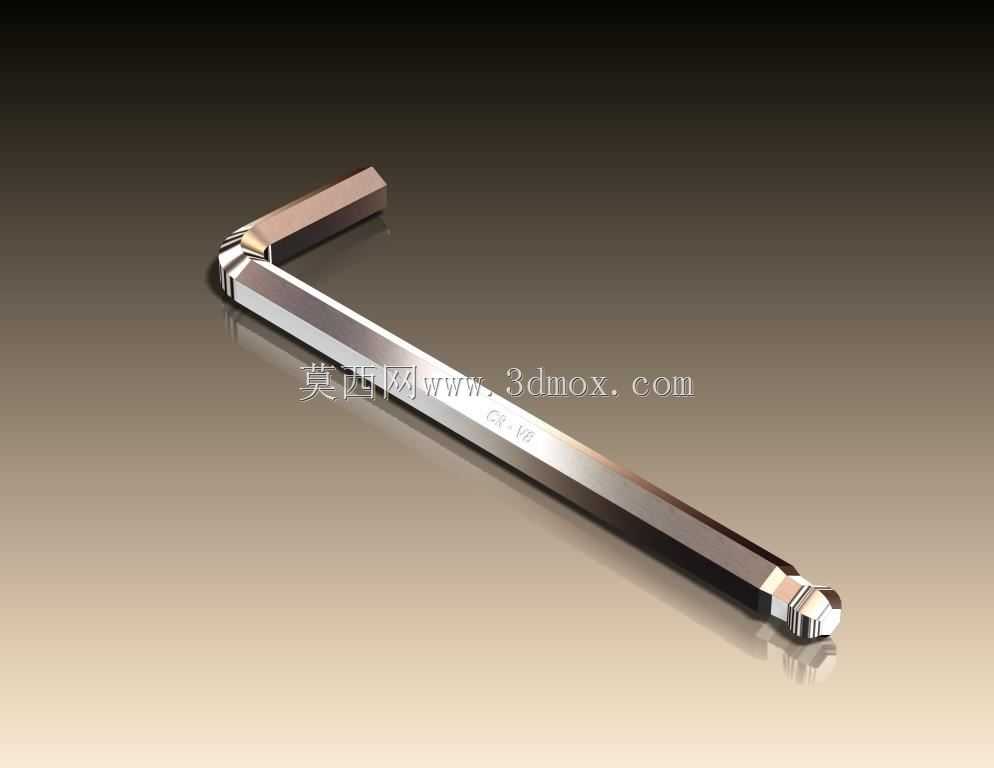

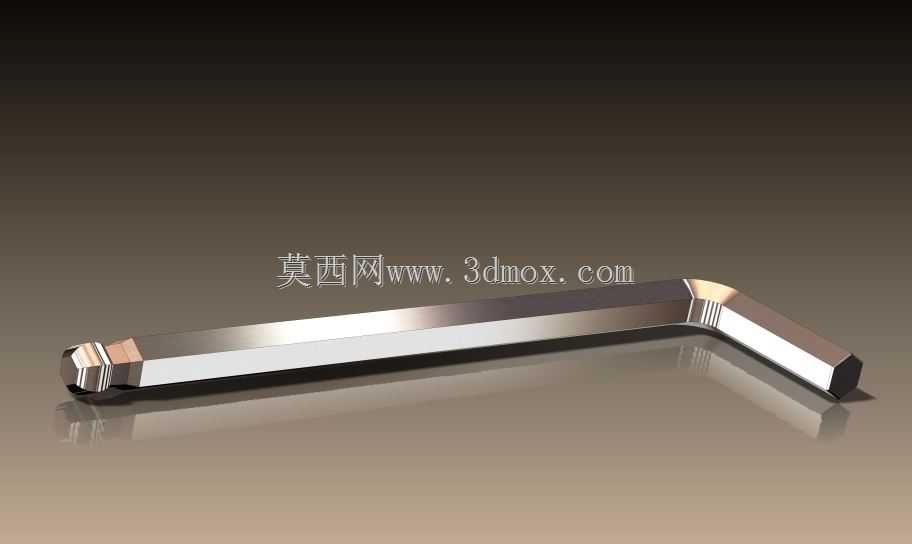

在设备装配、机加工工装调试、五金维修等场景中，内六角扳手是拆装内六角紧固件的核心手动工具，这款8mm规格的L型球头内六角扳手，针对常规直头扳手无法斜向插入螺丝槽的痛点做了结构优化，能覆盖更多受限空间的拆装需求。从结构设计来看，整体采用L型弯折构型，长杆段与短杆段形成90度夹角，长杆段末端做球头结构处理，球头与杆身过渡处做圆弧倒角，既保证球头能以最大25度左右的倾斜角度卡入内六角螺丝的槽孔，也避免应力集中导致杆部断裂；短杆段末端为标准六角直头，可完全贴合螺丝槽壁，在需要大扭矩拧紧或松脱锈死螺丝时，握持长杆段施力，直头端能均匀传递扭矩，不会出现槽口打滑、螺丝边角崩损的问题。外形尺寸上，杆身公称直径匹配8mm内六角螺丝的槽口尺寸，长杆长度适配深孔位置螺丝的操作空间，短杆长度满足大扭矩施力时的力臂需求，弯折处的圆角半径经过校核，反复施力时不会在弯折位置产生应力断裂，杆身整体做表面硬化处理，表面粗糙度控制在合理范围，握持时不易打滑，插入螺丝槽时无明显旷量。实际使用中，球头端适合快速拧动浅孔、操作空间有遮挡的螺丝，不需要保证扳手与螺丝轴线完全同轴，能大幅提升装配效率；直头端则用于最终拧紧或者拆卸扭矩较大的螺丝，保证扭矩传递的稳定性，不会因为倾斜施力导致球头磨损或者螺丝槽损坏。这类扳手广泛用于自动化设备装配线、机床维修、自行车维保、五金家具组装等场景，建模时还原了杆身的六角截面特征、球头的球面轮廓、弯折处的过渡圆角，以及末端的倒角细节，能直接用于工具类产品的展示动画、装配场景的配套模型搭建，也可作为手动工具结构设计的参考样例，建模时对各段的尺寸比例、配合间隙做了符合工程实际的还原，没有过度简化受力关键位置的结构特征。
