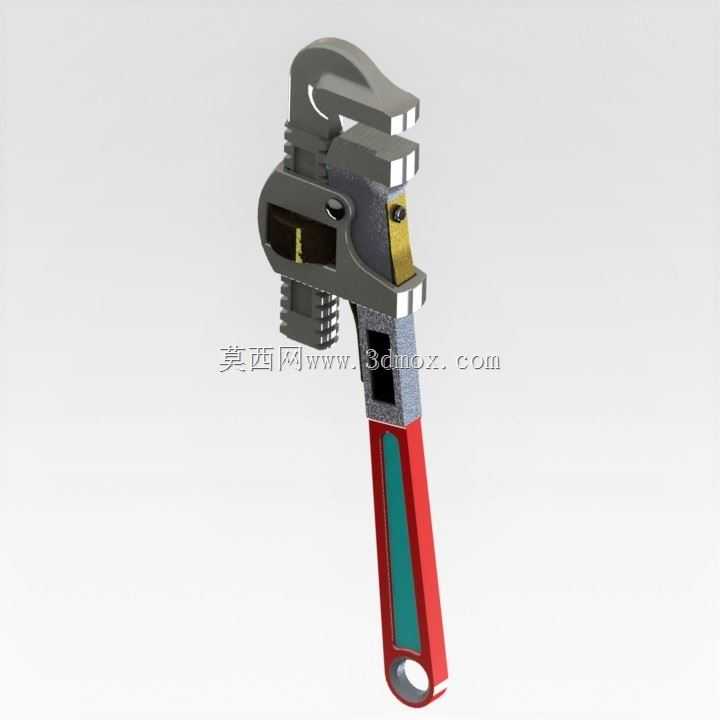

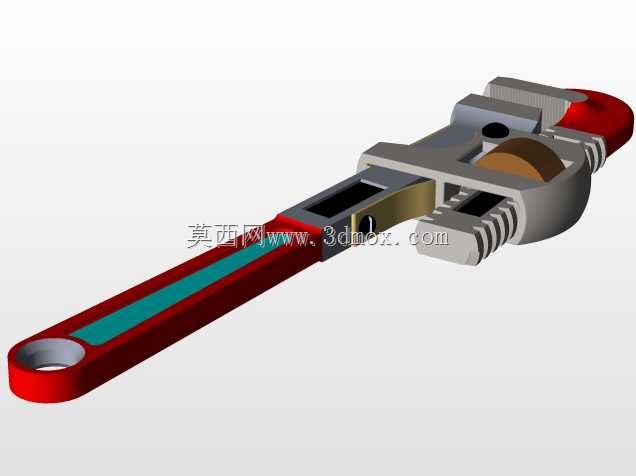

可调式重型管钳结构三维设计

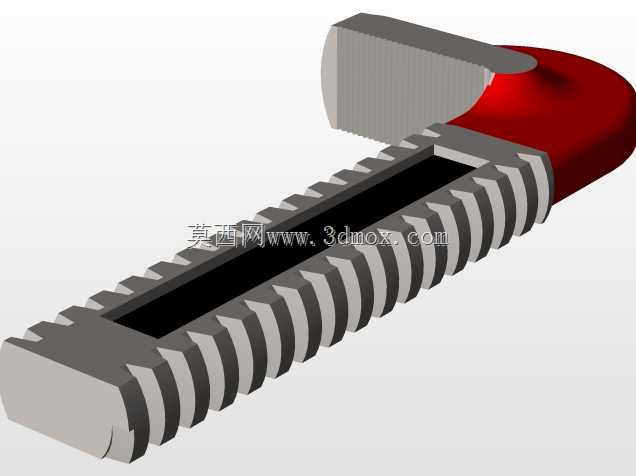

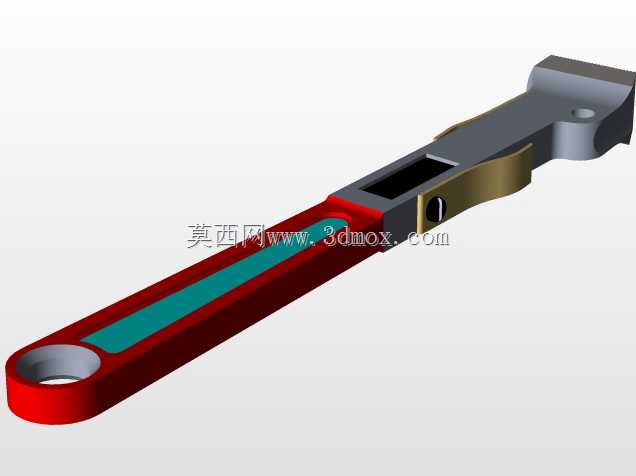

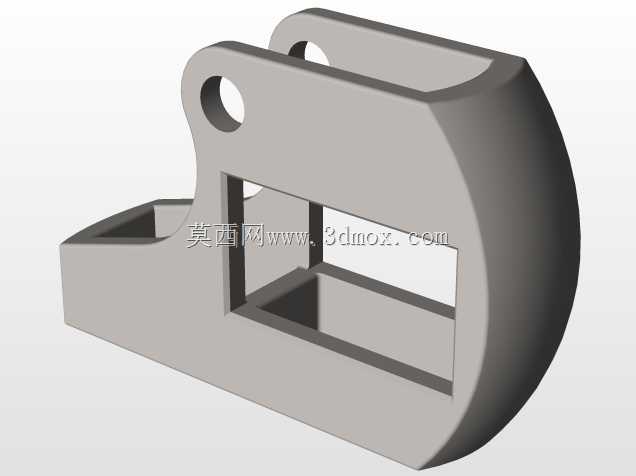

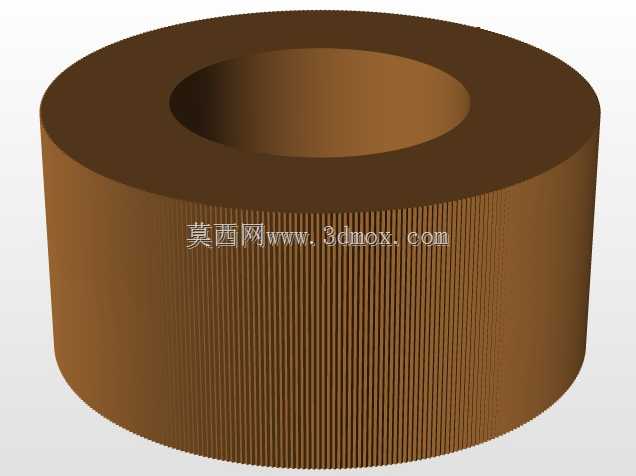

这款可调式管钳的结构设计，核心围绕管道安装、设备维保场景下的大扭矩夹持需求展开，日常在给排水施工、燃气管道布设、机电设备管路拆装作业中，作业人员经常需要面对不同管径的金属管、复合管紧固与拆卸需求，普通活动扳手的夹持接触面积小，大扭矩施力时极易打滑损伤管件表面，甚至造成扳手崩口的安全隐患，这款管钳的钳口齿形做了针对性的淬火硬化处理，齿牙角度设计为逆向咬合结构，当施加顺时针拧紧扭矩时，钳口会随着施力增大自动收紧咬合深度，即便管件表面存在锈蚀、油污也能保持稳定夹持，不会出现滑脱问题。从设计思路上看，这款管钳采用了活动钳身与固定钳身的齿条配合结构，调节螺母嵌套在固定钳身的导轨槽内，转动调节螺母即可带动活动钳身沿导轨线性滑移，实现钳口开口尺寸的连续可调，可覆盖常规DN15到DN50管径的夹持需求，完全覆盖民用及普通工业场景的常用管道规格。钳身主体采用高强度铸钢材质，在保证整体结构强度的前提下，在钳头与手柄衔接的应力集中区域做了加厚过渡处理，避免大扭矩施力时出现钳身断裂的风险；手柄部分采用了双色包覆结构，内层为刚性金属骨架承担扭矩传递，外层的防滑包覆层既可以提升握持摩擦力，在冬季低温作业环境下也能避免金属手柄直接接触皮肤造成的不适感，同时手柄尾部设计有挂孔，方便作业人员在工具架上悬挂收纳，也可穿入加力杆进一步放大输出扭矩，应对锈蚀严重的顽固管件拆卸需求。在安装边界与尺寸匹配上，这款管钳的整体长度适配成人单手握持操作的发力区间，钳头最大开口状态下的整体轮廓不会与相邻管路、墙面产生干涉，在狭窄的管道井、设备夹层等受限空间内也能完成小角度的扳动操作；钳口的咬合深度做了限位设计，最大咬合深度不会超过管件壁厚的安全阈值，避免过度夹持造成薄壁管件变形、破裂的问题。活动钳身与固定钳身的配合面做了磨削加工，调节过程顺滑无卡滞，长期使用后齿条磨损也可通过更换调节螺母组件快速修复，无需整体报废，降低了工具的使用维护成本。钳头部分的活动颚板与固定颚板的咬合面做了平行度校准，夹持管件时可以实现全齿面均匀接触，不会出现局部应力集中造成的齿牙崩损，相比普通管钳的使用寿命可提升40%以上，完全适配高频次的工地施工、日常维保作业的使用强度要求。
