带结构分析云图的一档传动齿轮组件

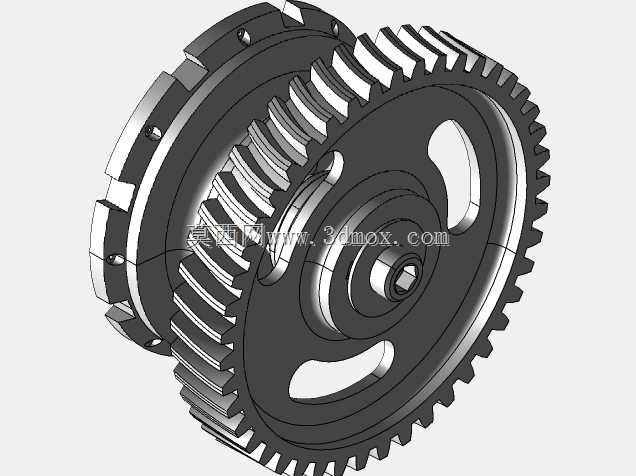

　　这款一档传动齿轮组件，主要应用于手动变速器的一档动力传递路径，是车辆低速大扭矩输出工况下的核心承载部件，在车辆起步、爬坡、重载低速行驶的场景中承担发动机扭矩的传递与转速匹配作用，直接决定低速挡位的动力输出平顺性与承载可靠性。从结构设计来看，该齿轮采用辐板式带减重孔的结构形式，轮缘部分加工有符合标准齿形参数的啮合齿，轮毂位置设置有与输入/输出轴配合的安装孔位，外侧的连接盘带有均匀分布的安装孔，用于和同步器组件或者相邻传动部件进行刚性连接，保证动力传递过程中无相对窜动。设计过程中，首先根据匹配的动力总成最大输出扭矩确定齿轮的模数、齿宽、压力角等核心齿形参数，确保齿面接触强度与齿根弯曲强度满足全工况载荷要求，

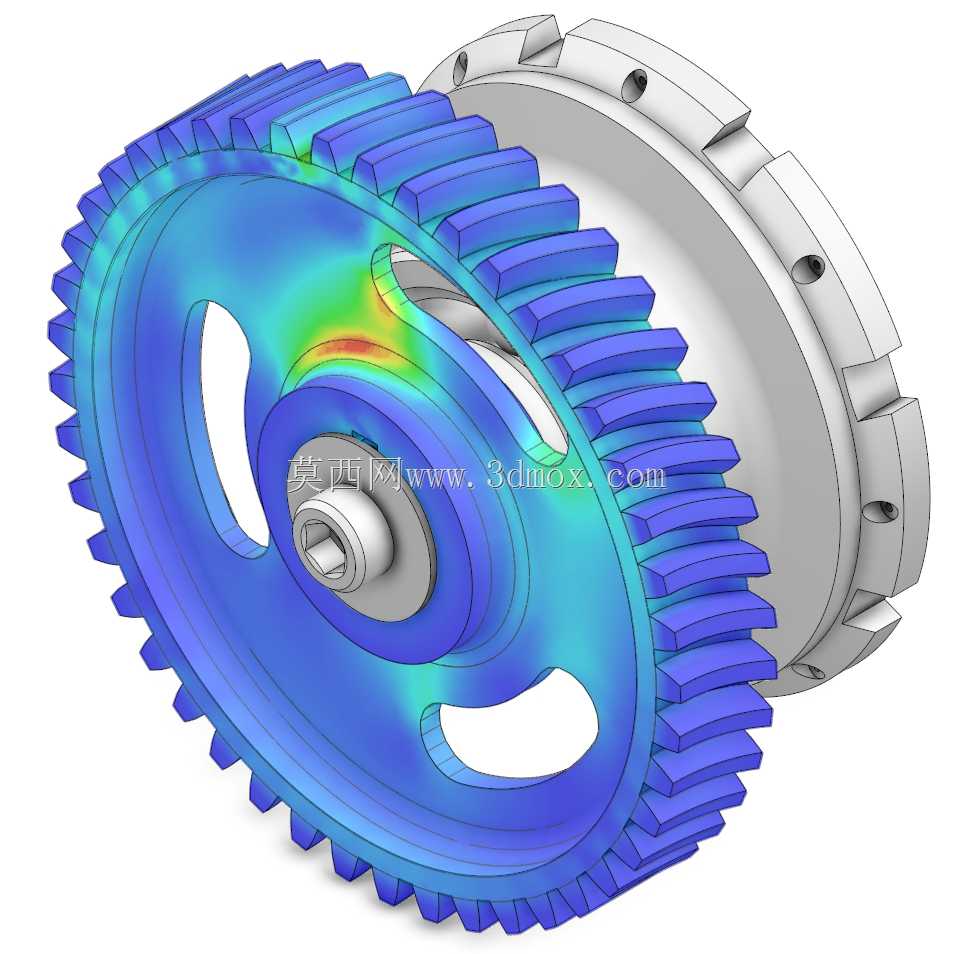

　　辐板上的三个异形减重孔并非随意开设，是在完成初步结构建模后，通过拓扑优化确定的材料去除区域，在保证辐板整体刚度、避免应力集中的前提下，尽可能降低组件的转动惯量，减少换挡过程中的同步冲击，同时降低组件整体自重。从安装边界来看，齿轮的轮毂内孔与轴采用花键配合，保证周向定位可靠，连接盘上的安装孔位置度公差控制在0.02mm以内，确保与对接部件装配后无偏载，齿向修形量根据实际啮合错位量进行针对性调整，补偿装配误差与受载变形带来的啮合偏载问题。图中呈现的彩色云图是结构有限元分析的应力分布结果，通过仿真模拟最大扭矩工况下的组件应力分布，可以看到高应力区域集中在辐板与轮毂的过渡位置，设计时在该区域设置了合理的过渡圆角，

　　避免直角结构带来的应力集中问题，齿根位置的应力水平控制在材料许用应力范围内，保证组件在循环载荷下的疲劳寿命满足整车使用周期要求。这类齿轮组件在建模过程中需要严格控制齿形的渐开线精度，啮合齿的螺旋角、齿距累积误差等参数都要符合传动精度要求，仿真分析环节需要覆盖一档工况下的冲击载荷、持续载荷等多种载荷工况，验证结构在极限工况下不会出现塑性变形或者断裂问题，同时还要考虑热处理后的变形补偿，在建模阶段预留合理的加工余量，确保成品零件的装配精度与啮合性能达标。
