小型台式轧机配套作业工作台结构设计

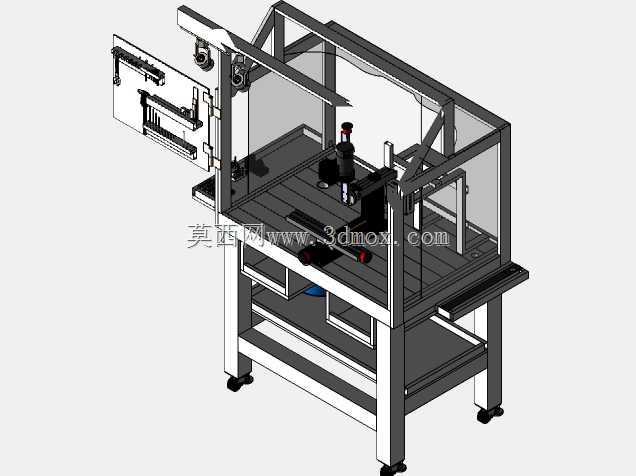

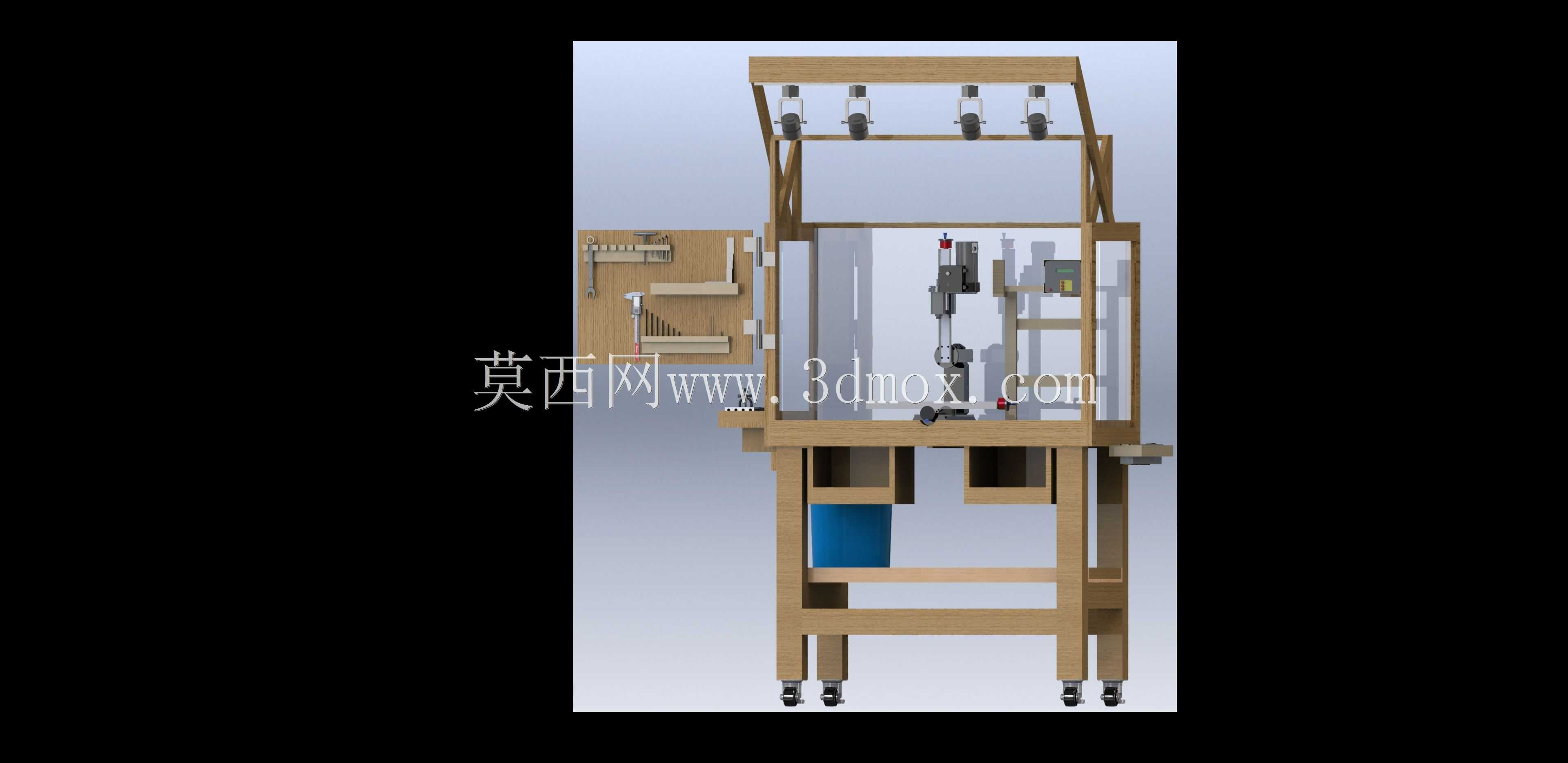

这款小型轧机配套工作台，主要面向小批量金属试样轧制、教学实验加工、精密小件压延这类场景设计，适配Sherline Mini mill 5810这类小型台式轧机的安装使用需求，解决小型轧机独立放置时操作高度不适配、配套工具无处安放、加工过程设备稳定性不足的实际问题。从结构设计逻辑来看，整体采用框架式方管焊接主体结构，底部配置带刹车的万向脚轮，兼顾工位移动灵活性与加工时的固定需求，脚轮安装位预留了调节垫片空间，可根据地面平整度调整整体水平度，避免轧机运行时因台面倾斜影响轧制精度。工作台台面预留了与小型轧机底座匹配的安装孔位，孔位按照小型轧机的底座安装尺寸做了沉孔处理，安装后螺栓头不突出台面，避免剐蹭操作人员或加工工件，台面侧边延伸出辅助操作平台，可放置待轧制坯料、测量量具、操作工具，减少操作人员取放物件的转身幅度，提升连续作业的流畅度。工作台上部设置了防护框架结构，框架上预留了照明灯具、冷却管路的安装位，可根据实际加工需求加装工作灯、切削液喷淋管路，框架侧面设计了工具挂板，可悬挂扳手、轧辊更换工具、清洁毛刷等常用工装，取用便捷。工作台下部设置了两个独立储物格，可存放备用轧辊、润滑油脂、加工废料收集盒，充分利用框架下部空间，避免作业现场杂物堆积。从安装边界来看，整体宽度控制在800mm区间，深度控制在600mm区间，整体作业高度按照人体站立操作的舒适高度设置在850mm，适配多数小型加工车间、实验室的工位空间，不需要对现有场地做大规模改造即可直接放置使用。结构设计时充分考虑了小型轧机运行时的振动传导特性，框架连接处做了加强筋焊接处理，台面下方增设了横向支撑梁，降低轧机运行时的台面共振幅度，保证轧制过程中设备的稳定性，避免因振动导致轧制件厚度不均、表面出现振纹的问题。防护框架的高度设置在1400mm，既不会遮挡操作人员观察轧制区域的视线，也能为后续加装安全防护挡板预留安装空间，满足不同场景下的安全防护需求。
