塑料铝合金组合式工业拉手结构设计

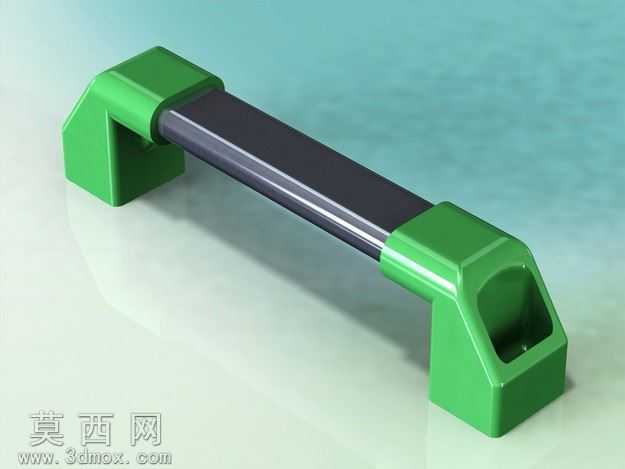

本款拉手采用双材质组合的结构设计思路，在三维建模阶段优先拆解为两端塑料支撑座、中间铝合金握杆两个独立功能模块分别构建，再完成整体装配约束，确保各部件配合间隙符合实际生产装配公差要求。建模过程中，两端塑料支撑座采用圆角过渡的块状基座造型，基座内侧设计内凹的安装沉槽结构，用于隐藏安装紧固件，避免外露螺丝剐蹭操作人员，同时提升外观整体整洁度；支撑座与中间握杆的衔接位置设计环形限位凸台结构，保证握杆与塑料座装配后无轴向窜动，连接稳固无松动。中间握杆采用等直径圆柱结构，建模时严格控制圆柱表面的圆柱度公差，保证握持时手感顺滑无突兀棱角。材质与渲染阶段，两端塑料支撑座赋予哑光红色工程塑料材质，调整材质粗糙度参数模拟尼龙加纤塑料的细腻磨砂质感，避免高反光带来的廉价视觉感受；中间握杆赋予磨砂铝合金材质，调整金属度与反射参数，还原铝合金阳极氧化后的银灰色哑光金属质感，两种材质形成鲜明的色彩与质感对比，既提升视觉辨识度，也通过材质区分明确功能区域。结构设计上充分考虑人机工程学要求，握杆的直径尺寸选取适配成年人手部握持的合理范围，两端支撑座的高度设计保证握持时手掌与安装面留有足够间隙，不会出现卡手、磨手的问题；塑料基座的底部设计为平面安装面，可紧密贴合设备门板、机柜侧板等安装基面，保证安装后无晃动缝隙。整体建模过程中对所有棱角位置都做了圆角处理，避免尖锐边角造成使用划伤，兼顾工业使用的安全性与外观的柔和感。装配建模完成后通过干涉检查功能验证各部件无装配干涉，确认塑料座与铝杆的配合尺寸合理，安装孔位的位置、深度符合常规紧固件安装要求，可直接用于后续工程图导出、生产开模参考，适配各类工业设备柜门、工具箱、检测设备外罩等场景的使用需求。
