德标DIN582解除眼螺母三维结构设计

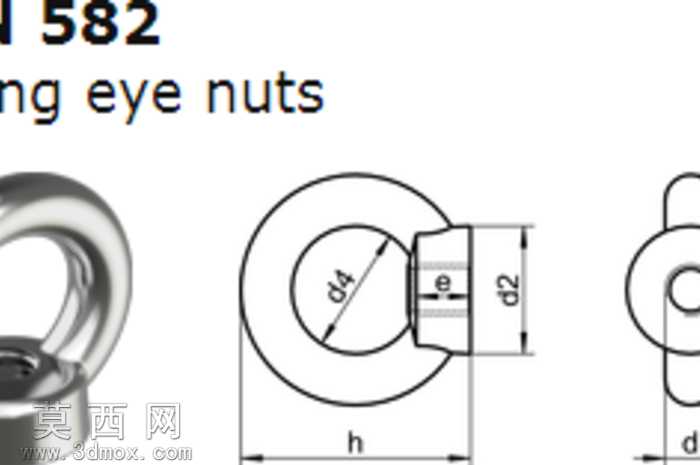

本模型针对德标DIN582解除眼螺母开展参数化三维建模工作，建模前期先梳理该标准件的核心尺寸逻辑，明确吊环内径d4、连接段厚度e、螺母外径d2、整体高度h等关键参数的对应关系，严格遵循德标规定的尺寸公差范围搭建基础轮廓。建模过程中先以旋转特征构建螺母的环形吊环主体，确保吊环的圆弧过渡处无尖锐棱角，还原标准件的圆滑受力结构，再通过拉伸切除特征加工出内螺纹安装孔，螺纹部分采用装饰螺纹线结合简化牙型的方式呈现，既保证模型轻量化便于装配调用，又能清晰表达螺纹连接的功能属性。针对吊环与螺母基体的连接部位，采用圆角过渡特征处理衔接处的应力集中结构，还原实际五金件的锻造圆角工艺特征，避免直角结构带来的受力断裂风险。材质设置上匹配实际起重吊环螺母的常用碳素结构钢材质，赋予模型哑光金属质感，表面添加轻微的锻造纹理细节，还原工业五金件的真实表面状态，同时对螺纹接触面、吊环内圈受力面做轻微的抛光质感区分，突出不同功能面的工艺差异。结构设计上充分考虑该零件的吊装受力特性，吊环的截面直径严格匹配标准要求的承重规格，螺母基体的厚度满足螺纹啮合的强度要求，整体模型无多余几何特征，所有倒角、退刀槽结构均符合紧固件的加工工艺逻辑，既可以用于机械装配场景的标准件调用，也可作为五金产品设计的结构参考，模型的参数化特征支持后续根据不同公称尺寸快速调整规格，覆盖M8到M36的全系列DIN582眼螺母尺寸适配需求，建模过程中反复核对标准尺寸表，确保每个尺寸参数与德标要求完全一致，避免出现标准件尺寸偏差影响装配使用的问题。
