阀杆密封用填料函结构三维设计

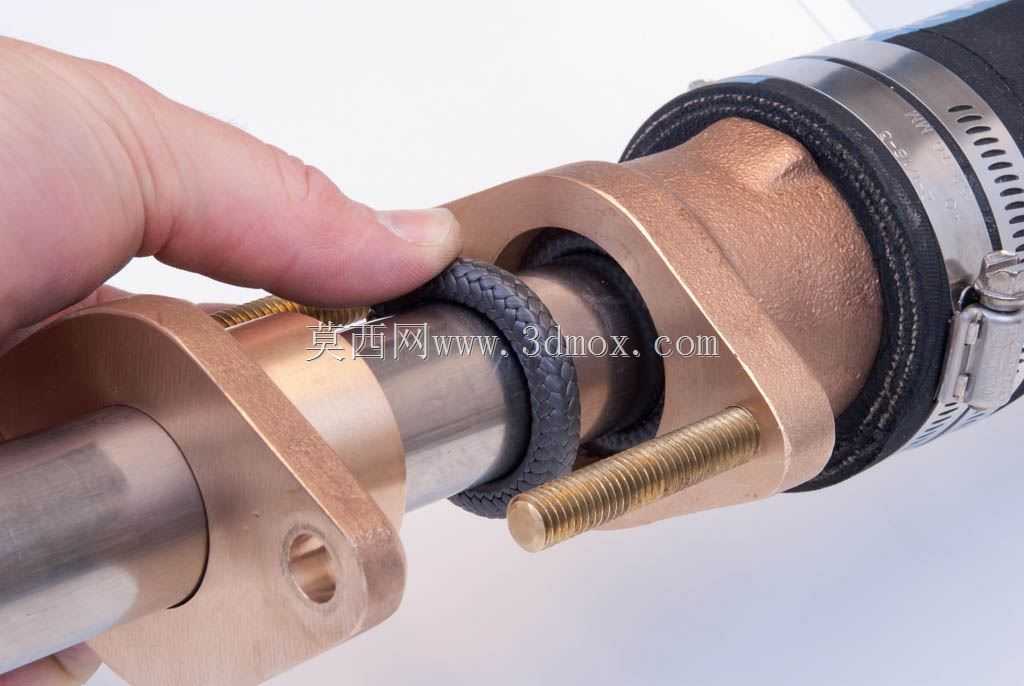

　　这套填料函结构主要应用在各类截断类、调节类阀门的阀杆动密封场景，也可适配往复泵、柱塞类设备的伸出轴密封工位，用来阻断设备内部带压介质沿运动杆件向外泄漏，是流体输送设备动密封系统里的核心承压零件。从结构组成来看，整套组件包含铜质填料压盖、多圈编织密封盘根、压紧螺栓、定位法兰座几个核心部分，压盖采用锡青铜材质加工，既保证足够的结构强度压紧填料，又能避免压盖与金属阀杆直接接触产生硬摩擦刮伤杆体表面，降低阀杆往复或旋转运动时的磨损速率。设计过程中首先要匹配对应阀杆的外径尺寸，压盖内孔与阀杆的单边间隙控制在0.2-0.3mm，间隙过小容易在阀杆出现径向跳动时发生卡涩，间隙过大则会导致盘根受压后从间隙处挤出，直接丧失密封性能。

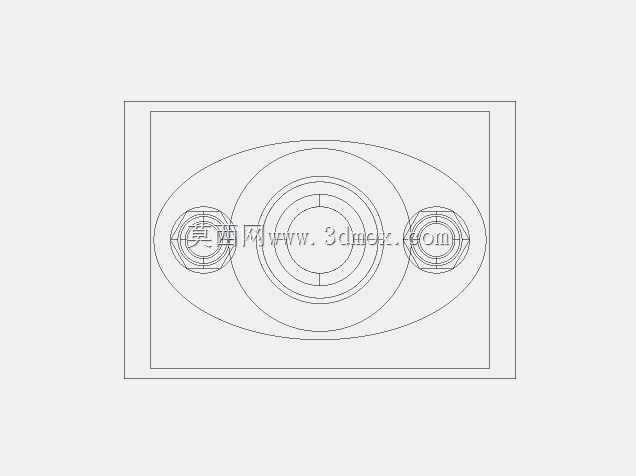

　　填料函的腔体深度需要根据设备的工作压力等级调整，常规1.6MPa公称压力的工况下，腔体深度设置为可容纳4-5圈方形编织盘根，每圈盘根的切口采用45度斜切，装配时相邻两圈的切口位置错开120度以上，避免介质沿切口贯通位置发生渗漏。两侧的压紧螺栓采用对称布置结构，拧紧时需要对角交替施力，保证压盖平行压入填料腔，避免压盖偏斜导致局部填料压得过紧出现烧蚀、过松出现泄漏的问题。安装边界上，填料函底部的法兰定位止口需要与设备阀体的安装止口采用H7/h6的小间隙配合，保证填料函与阀杆的同轴度，同轴度公差控制在0.05mm以内，避免阀杆运动时出现偏磨。压盖的压紧行程预留量不小于10mm，方便盘根出现磨损后可以通过进一步拧紧螺栓补偿密封压力，

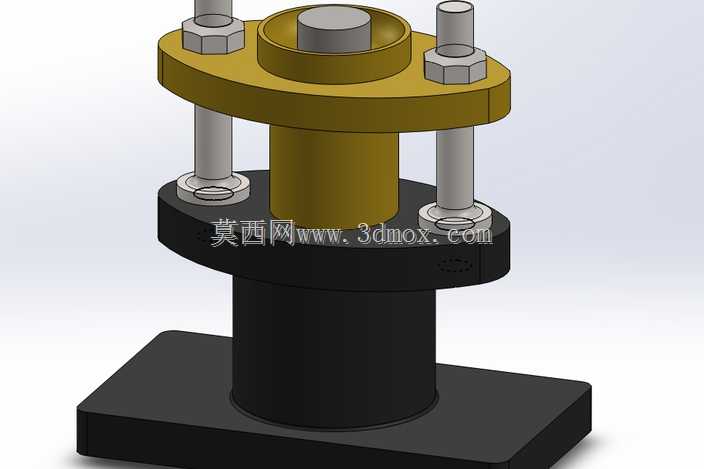

　　延长整套密封组件的维护周期。在实际工况应用中，这套结构可以适配水、蒸汽、轻质油品等多种常见介质的密封需求，通过更换不同材质的盘根填料，也可以拓展适配腐蚀性介质、高温工况的使用场景，建模时完整还原了各零件的配合关系、螺纹结构、倒角过渡细节，可直接用于密封结构的教学演示、阀门产品的改型设计参考，也能用于装配工艺的模拟验证，检查装配过程中是否存在零件干涉、压紧行程不足等设计缺陷。
