M2至M5规格自锁紧压五金连接组件

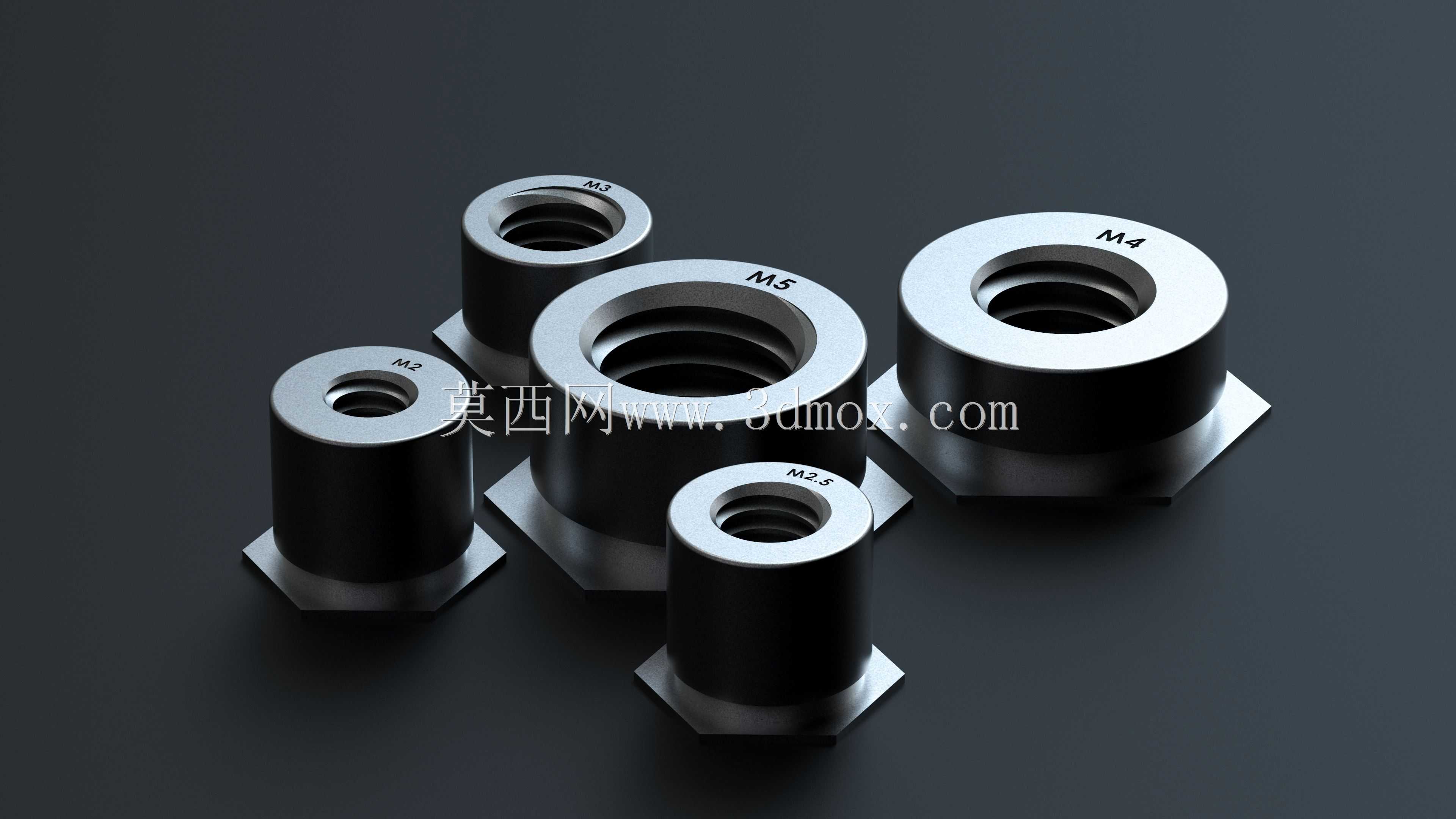

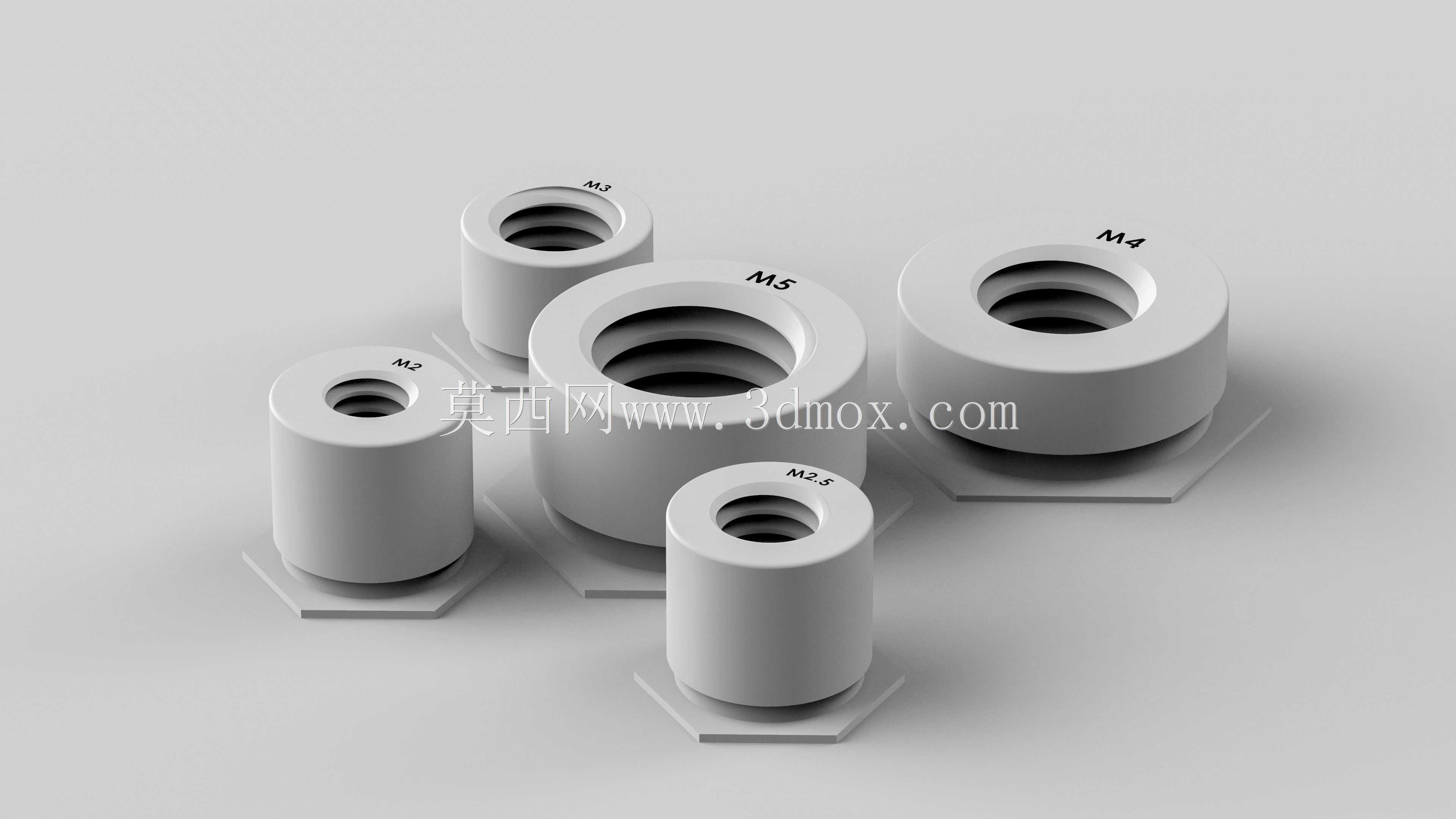

在钣金机柜、电子设备壳体、新能源模组支架的装配环节里，经常会遇到薄板侧无法加工通牙螺纹、反复拆装后螺纹滑牙失效的痛点，这类带六角安装基座的自锁紧压件，就是针对0.8mm至3mm厚度的冷轧钢板、铝合金板材压装场景设计的。不同于常规通孔穿装的螺母，这类压件的六角基座在压入板材预冲的对应规格六角孔后，基座底部的滚花结构会嵌入板材表层，配合压装时板材形变卡在基座的退刀槽位置，完全杜绝使用过程中螺母跟转、轴向窜动的问题，哪怕是在有持续振动的车载设备、工业控制机柜内部，也能保持稳定的螺纹连接精度。设计阶段首先要匹配不同螺纹规格对应的安装边界：M2规格的压件适合固定小型PCB板、传感器支架，对应的板材预冲孔公差控制在H12级别，压装后端面突出板材高度不超过1.2mm，不会干涉内部元器件排布；M2.5、M3规格是消费电子外壳、小型工控盒的常用选型，六角对边尺寸比常规六角螺母小15%左右，在狭窄的安装腔体内也能完成压装作业；M4、M5规格多用于承重结构连接，比如电源模块固定、设备内部安装梁的连接，基座厚度提升30%，能承受更大的锁紧扭矩，不会因为拧紧力过大导致基座变形。选材上采用硬化钢材作为基体，表面镀锌加无色钝化处理，盐雾测试时长能满足常规工业设备的使用要求，不会在长期使用后出现锈迹卡滞螺纹的问题。建模过程中要特别注意压装导向锥的角度设计，锥角控制在12度至15度之间，既可以保证压装时顺利导入板材预冲孔，又不会因为锥度过大导致压装后板材凸起变形；内螺纹的收尾段要做退刀槽处理，避免螺栓拧到底时顶到死点造成螺纹损伤；六角基座的边角要做0.1mm的圆角过渡，防止压装时锐角刮伤板材涂层，也能减少压装模具的磨损。这类压件不需要额外焊接、不需要攻丝，在自动化压装产线上可以配合振动盘自动上料，单颗压装耗时不超过2秒，相比传统的拉铆螺母、焊接螺母，装配效率提升40%以上，而且连接强度更稳定，不会出现焊接飞溅污染板材、拉铆后松动的问题，在3C电子、工业控制、新能源储能等行业的薄板结构装配中应用十分广泛。
