M20规格花斑铰接支撑脚结构设计

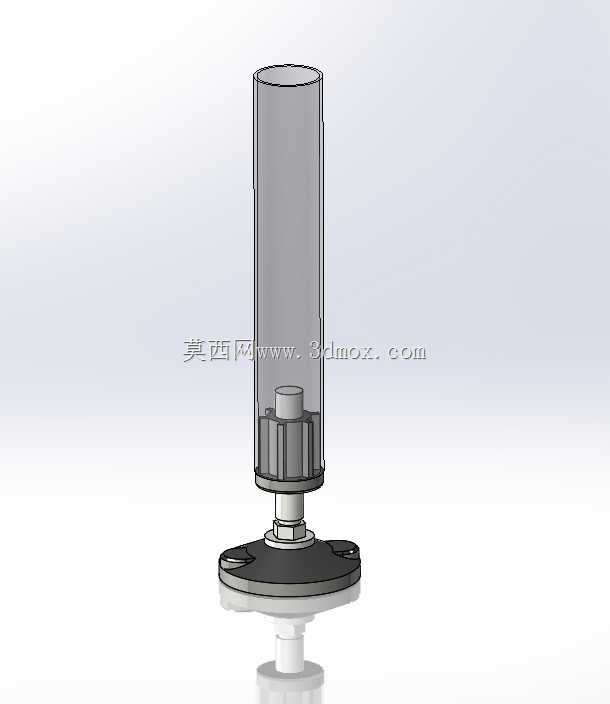

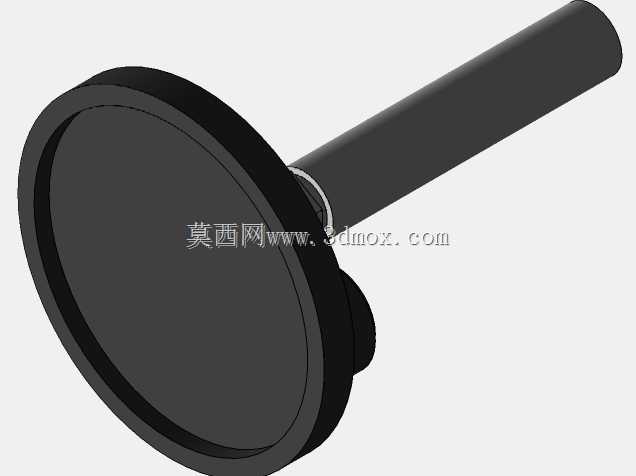

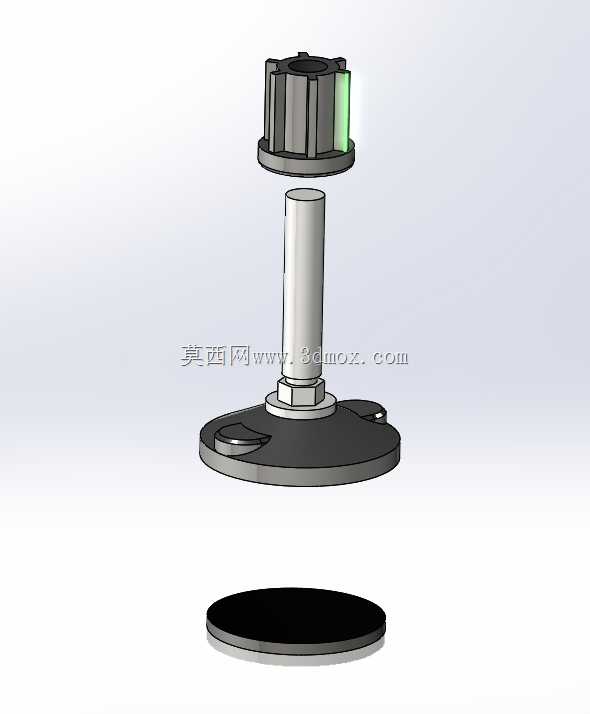

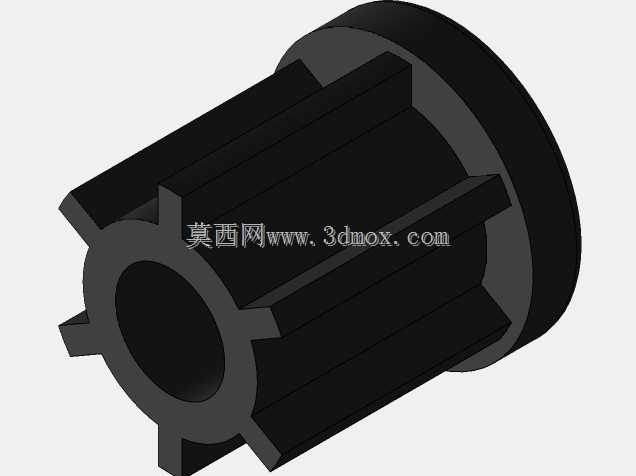

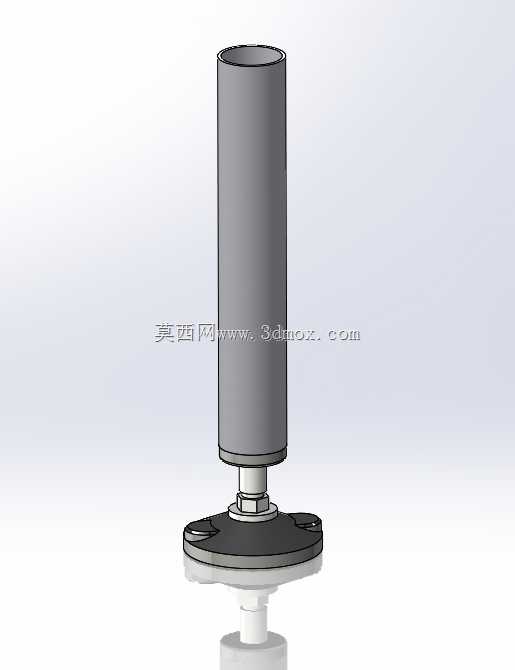

这款M20规格的铰接支撑脚，主要面向工业设备的地面支撑场景设计，常见于各类生产流水线机架、非标自动化设备柜体、轻型加工设备底座的支撑调平环节，可适配存在一定地面坡度的安装场景，弥补普通固定支撑脚无法自适应地面倾角的缺陷。从结构组成来看，整套组件分为底部承托底盘、中部螺柱调节段、顶部花斑锁紧连接头三个核心部分，底部圆盘采用大直径平底设计，接触地面的端面做了平整化处理，可分散设备传导的竖向载荷，避免局部压强过大压损环氧地坪、瓷砖等常见工业厂房地面，底盘上预留的两个对称沉孔，可在需要完全固定的场景下打入膨胀螺栓，将支撑脚与地面锁死，防止设备运行过程中出现滑移偏移。中部的M20螺柱为核心调节部件，通过螺纹旋合长度的变化可调整整体支撑高度，适配不同设备的安装标高需求，螺柱与底部底盘的连接位置采用铰接结构，允许螺柱轴线相对于底盘平面产生一定角度的偏转，当地面存在不超过设计阈值的倾斜度时，支撑脚可自动偏转贴合地面，保证支撑面完全接触，不会出现局部悬空导致的支撑不稳、设备晃动问题。顶部的花斑结构连接头，外表面做了多道竖向防滑棱设计，方便安装时徒手或者借助扳手旋拧调整高度，连接头内部设置与螺柱匹配的螺纹孔，侧壁预留的侧向定位孔可在高度调整到位后拧入紧定螺钉，锁死调节后的高度位置，避免设备运行振动导致螺纹松脱、支撑高度变化。设计过程中重点考量了铰接部位的转动阻尼与结构强度，铰接副的配合间隙控制在合理范围，既保证转动顺畅无卡滞，又不会因间隙过大产生支撑旷量，所有承力部位的壁厚都经过载荷校核，可满足常规中小型工业设备的支撑载荷需求，安装时无需复杂的专用工装，仅需将顶部连接头与设备底部的预设螺纹孔对接旋入，再调整到合适高度锁紧紧定螺钉即可完成安装，整体结构没有易损的复杂部件，后期维护仅需定期检查铰接部位是否积尘卡滞、螺纹是否出现锈蚀即可，适配绝大多数需要地面支撑调平的工业设备安装场景，尤其适合车间地面平整度不足的老旧厂房设备布设使用。
