金属板弯折成型双页平开合页结构设计

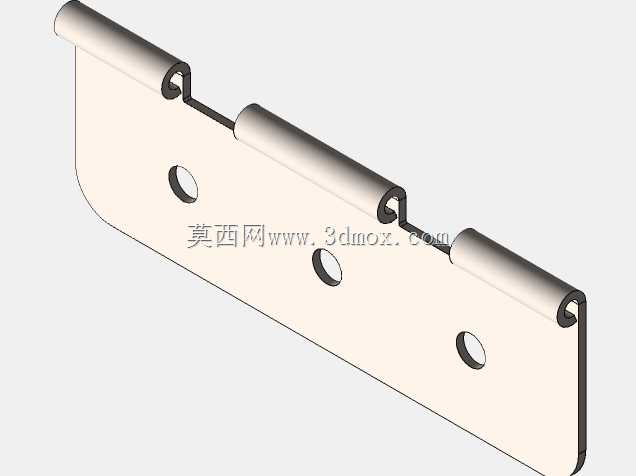

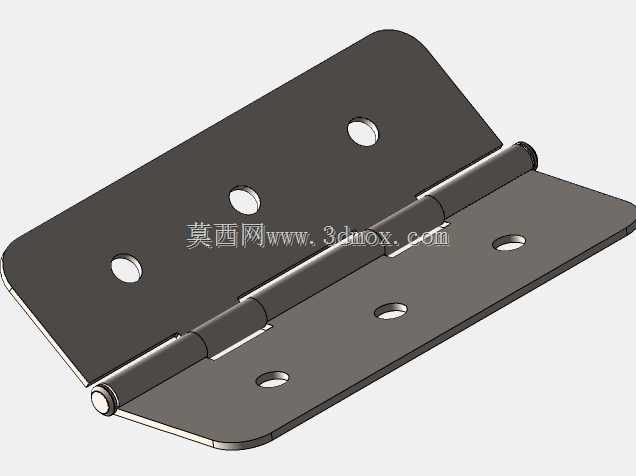

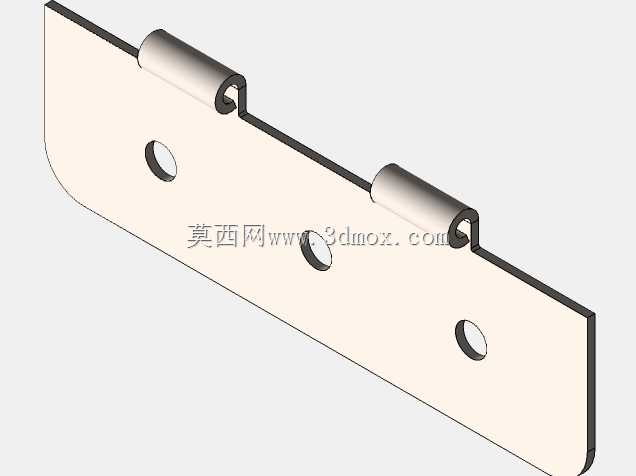

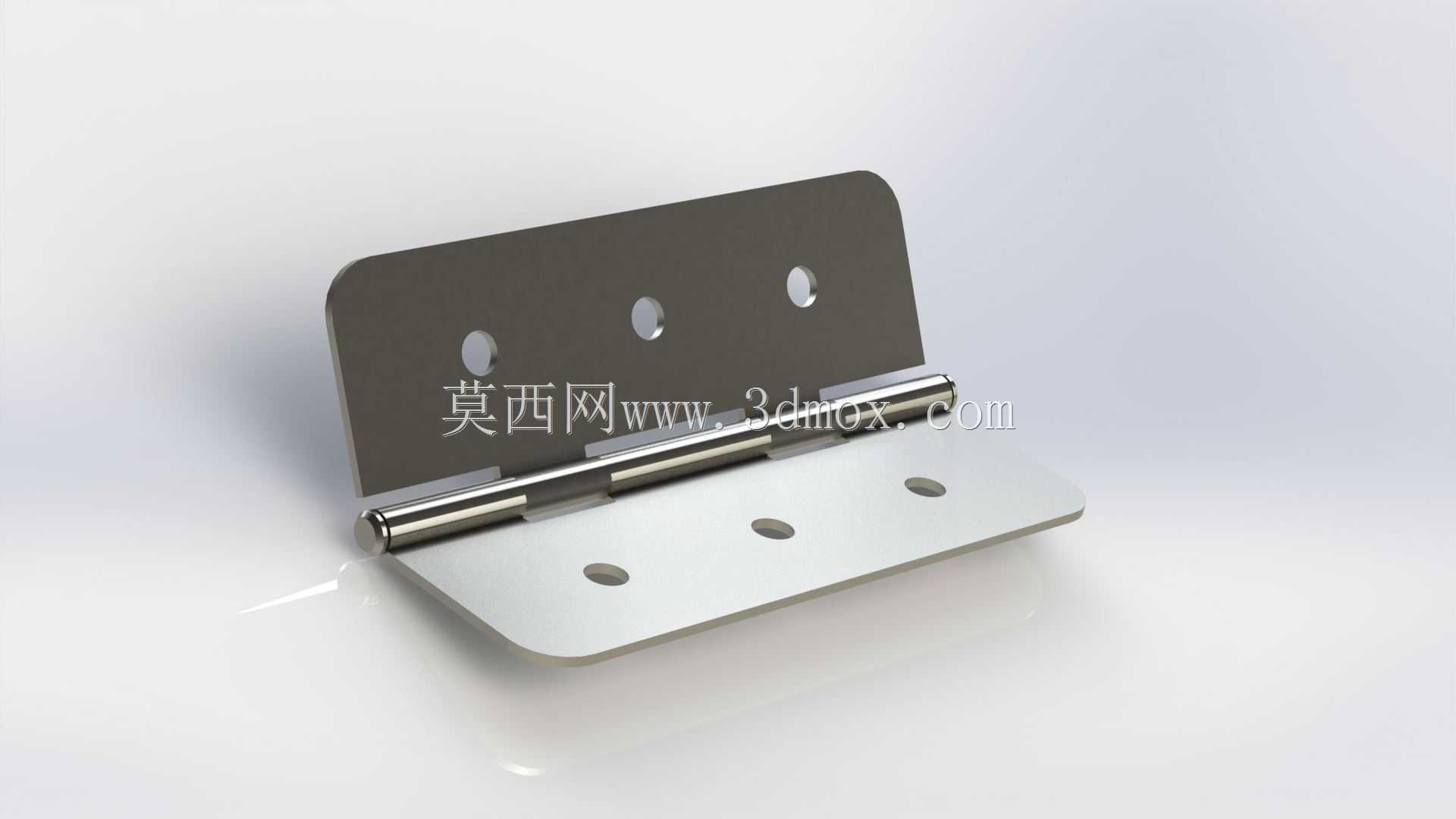

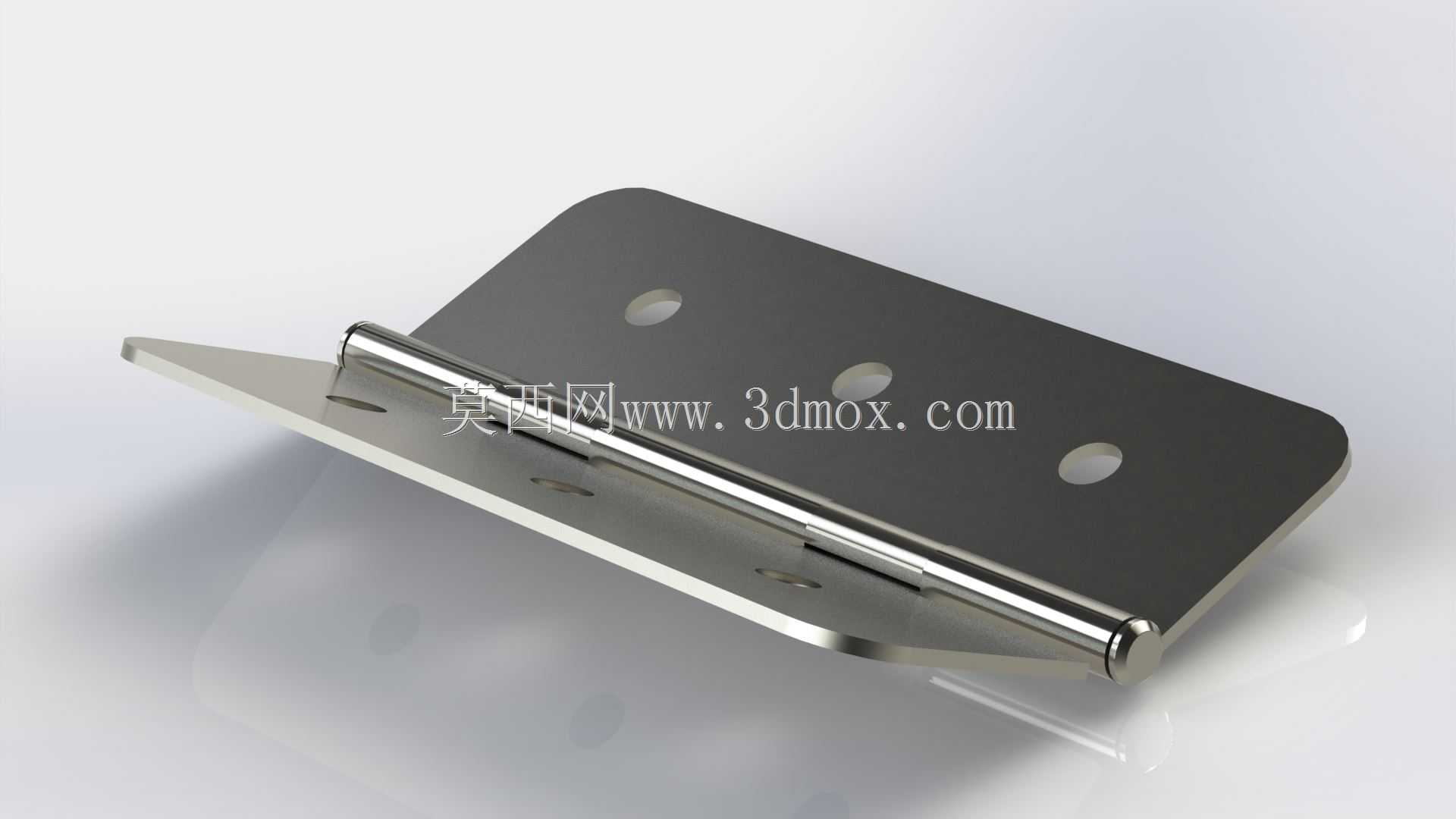

日常设备检修、柜体装配、小型防护门安装场景里，这类金属板合页是出现频率极高的铰接连接件，不同于铸造成型的厚重合页，这款采用整板裁切后弯折成型的工艺路线，两个页片分别承担固定侧与活动侧的连接功能，中间穿入的销轴完成两部分的转动铰接，开合过程中无多余卡顿，转动阻尼均匀，能满足常规场景下180度范围内的开合需求。从结构设计逻辑来看，两个页片上均预制了三个等距排布的安装孔，孔位间距经过匹配常规安装面的尺寸校核，安装时可直接对应常见的柜体门框、设备护板的预装孔位，不需要现场二次扩孔调整，页片边缘做了圆角钝化处理，避免安装和使用过程中割伤操作人员，也能减少安装时与相邻构件的剐蹭蹭漆问题。安装边界方面，合页闭合时两个页片完全贴合，整体厚度控制在常规五金件的适配范围内，不会因为合页凸起导致门体与门框之间出现过大缝隙，销轴两端做了收边铆压处理，长期开合使用也不会出现销轴脱出、页片错位的问题，适配的门板厚度覆盖常规的钣金护板、木质柜门、轻质合金门等多种材质的安装场景。不同于重型工业合页的大载荷设计，这款合页的载荷定位偏向中轻型连接场景，在电气柜检修门、小型设备防护盖、民用家具柜门、储物箱体箱盖的连接场景中都能适配，设计时充分考虑了钣金加工的工艺特性，页片弯折处预留了合理的折弯半径，既不会因为折弯半径过小导致板材出现应力开裂，也不会因为半径过大导致合页闭合时两页片之间出现过大的配合间隙，转动过程中页片与销轴的配合面经过间隙校核，预留了合理的装配公差，即使表面做喷涂、氧化处理后，也不会因为涂层厚度导致转动卡滞。实际选型使用时，只需要确认安装面的平面度满足要求，通过对应规格的紧固件穿过预制孔完成固定，就能实现稳定的铰接转动功能，不需要额外加装衬套或者调整垫片，安装效率相比需要现场配做孔位的非标准合页提升明显，日常使用过程中也不需要频繁加注润滑脂，金属表面的处理层就能起到基础的防锈减磨作用，在常规室内环境下可以长期保持稳定的转动性能，不会轻易出现锈蚀卡滞、页片变形的问题。
