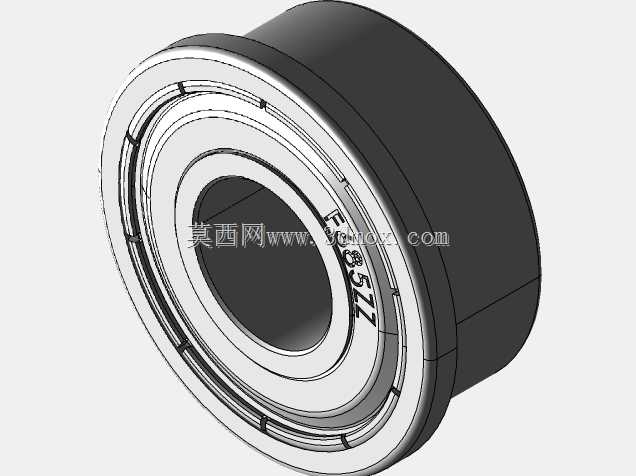

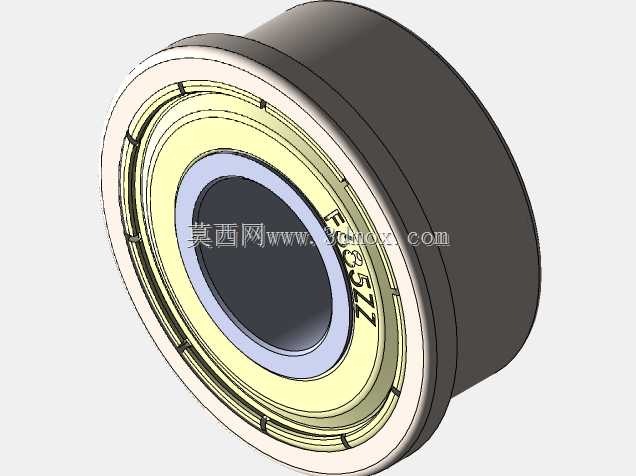

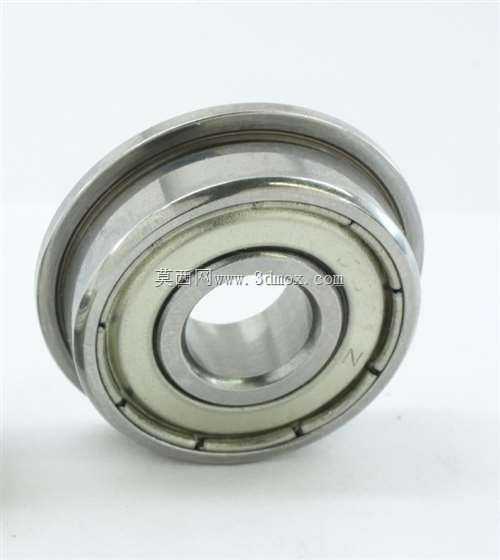

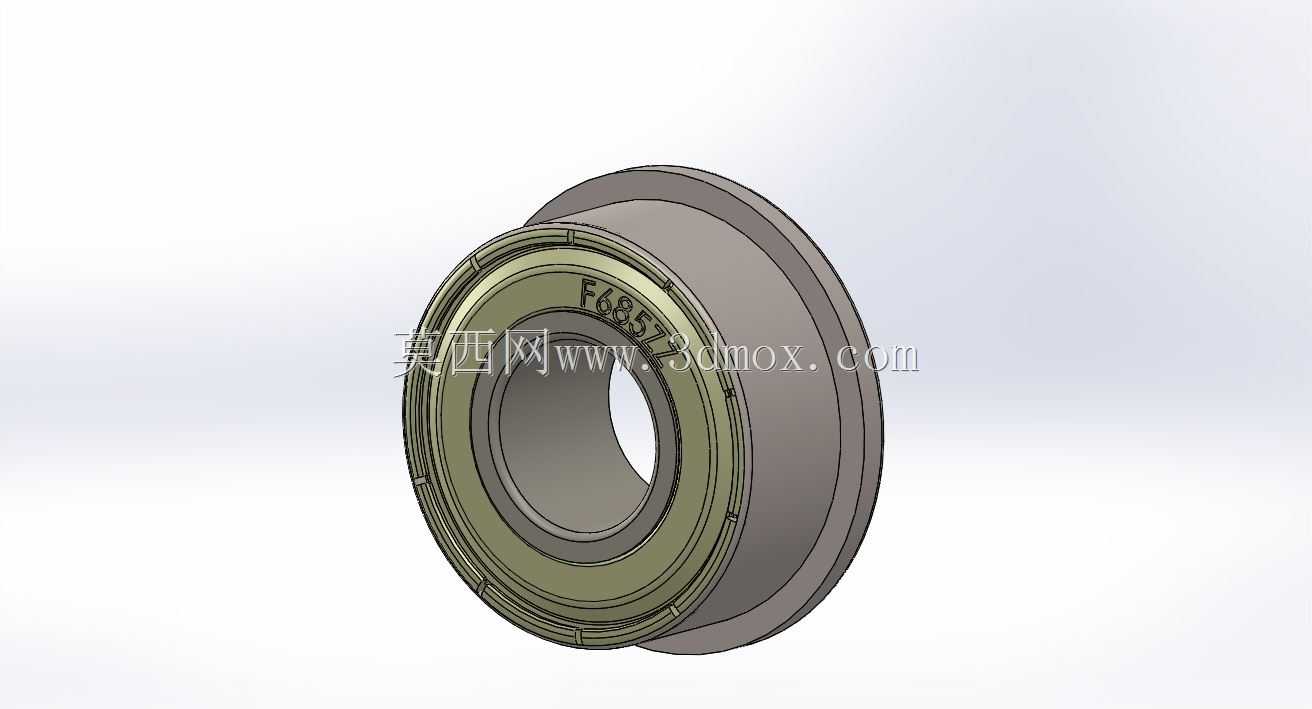

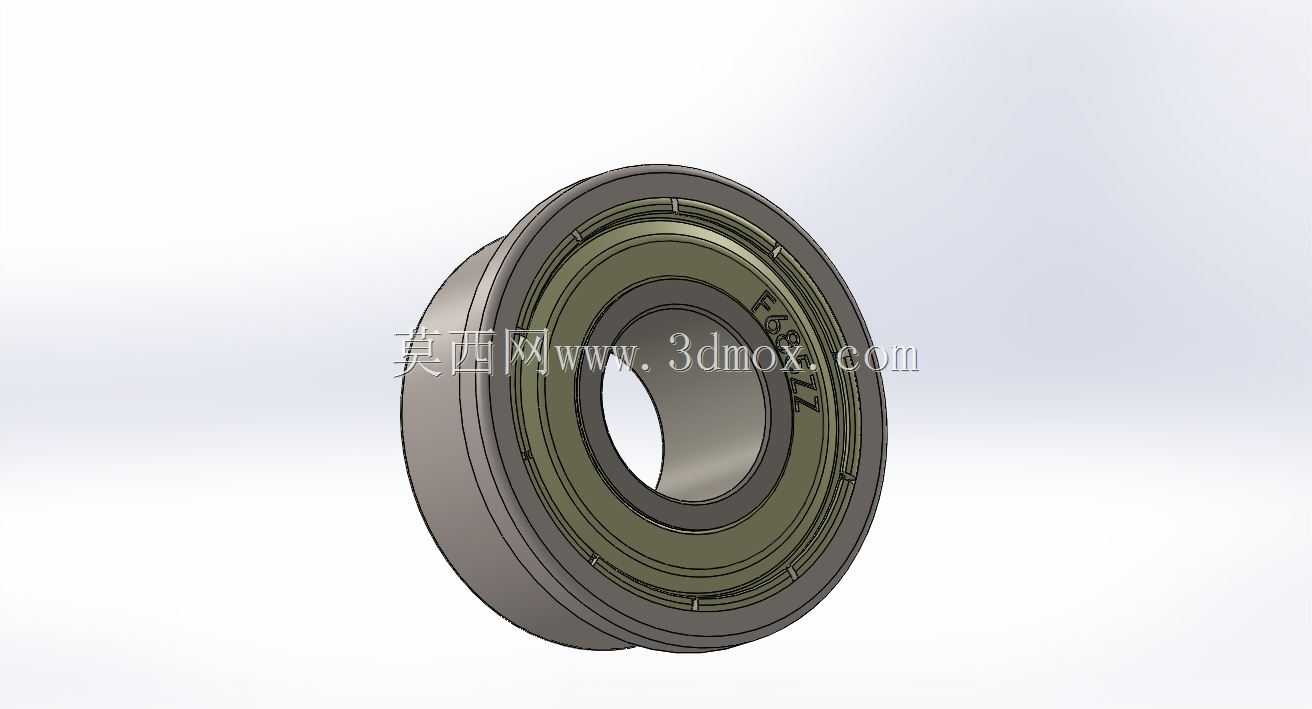

F685ZZ带法兰微型深沟球轴承结构

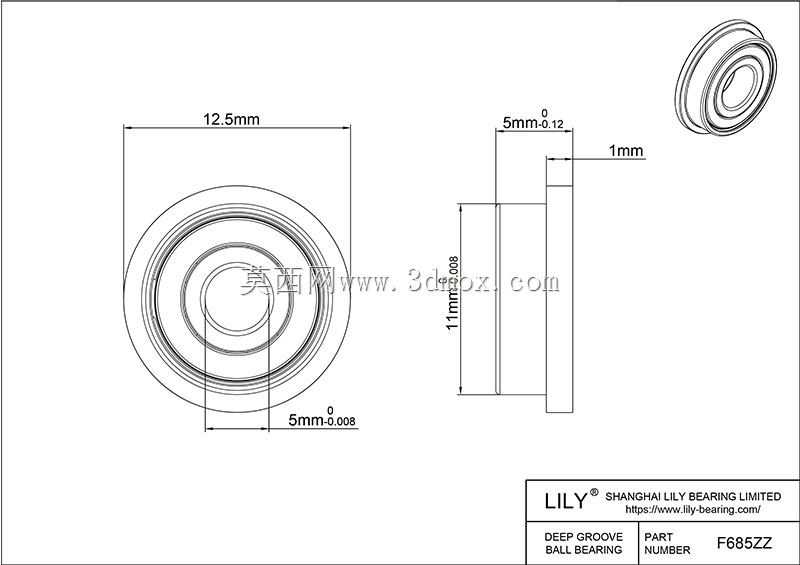

这类带法兰边的微型深沟球轴承，常被用在对径向安装定位有要求的紧凑空间场景里，比如小型伺服传动模组、办公自动化设备的走纸辊轴、精密检测仪器的转动支撑、消费电子类小型翻盖结构的转轴处，相比无挡边的普通微型轴承，自带的法兰凸缘可以直接贴靠安装座端面，省去额外设计轴向定位挡圈、轴肩台阶的工序，在薄型安装板的装配场景里优势尤其明显，不需要在安装板另一侧加工锁紧结构，从单侧就能完成轴承的压装固定，大幅缩减装配环节的操作步骤。从结构设计逻辑来看，这款轴承采用双面金属防尘盖的密封结构，能阻挡日常工况下的粉尘、碎屑进入滚道内部，维持润滑脂的清洁度，延长维护周期，内部的滚动体沿内外圈的滚道均匀排布，保持架采用冲压成型结构，能稳定分隔每颗钢球，避免滚动体之间直接接触摩擦，降低运转过程中的阻力和温升。其核心安装尺寸边界清晰，内孔公称直径为5毫米，适配公称直径5毫米的光轴或者台阶轴，轴承主体的外圈公称外径为11毫米，配套的安装座孔可以按照基轴制配合要求加工对应的公差带，法兰边的外径略大于主体外圈直径，压装到位后法兰端面与安装座面完全贴合，能承受一定的轴向窜动载荷，轴承整体的公称宽度为5毫米，适配安装空间的轴向预留尺寸不需要额外放大，在轴向尺寸受限的紧凑结构里可以直接选用。实际选型应用时，需要注意压装过程中受力点要作用在对应的套圈上，压入内孔时施力点放在内圈端面，压入座孔时施力点放在外圈端面，避免通过滚动体传递压装力造成滚道压伤，影响后续的运转精度和使用寿命。这类微型法兰轴承的径向游隙按照常规微型轴承的组别选配，能满足常规转速下的运转需求，在低载荷、高转速的小型传动场景里，不需要额外设计复杂的支撑结构，依靠自身法兰边就能完成轴向定位，有效简化整体结构的设计复杂度，降低零件加工的成本和装配难度。
