双段接驳式皮带输送设备结构设计

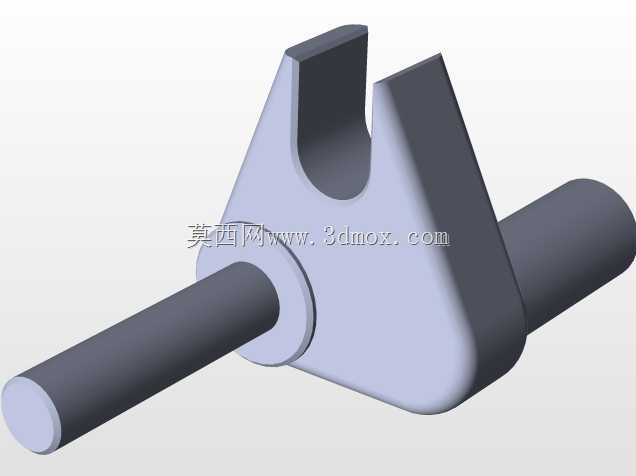

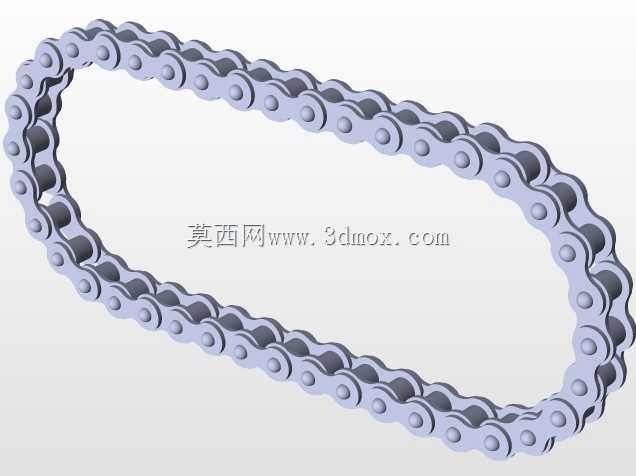

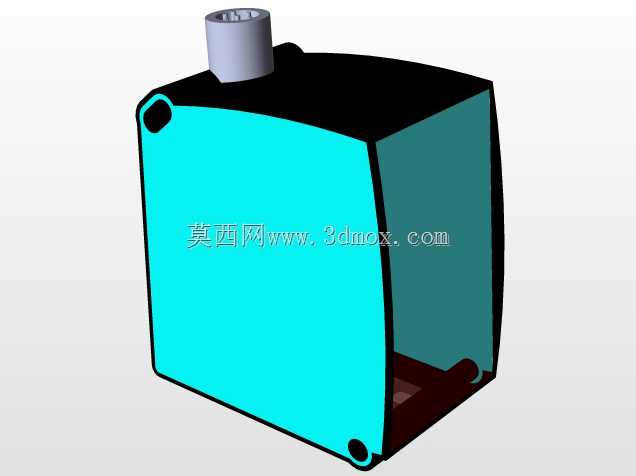

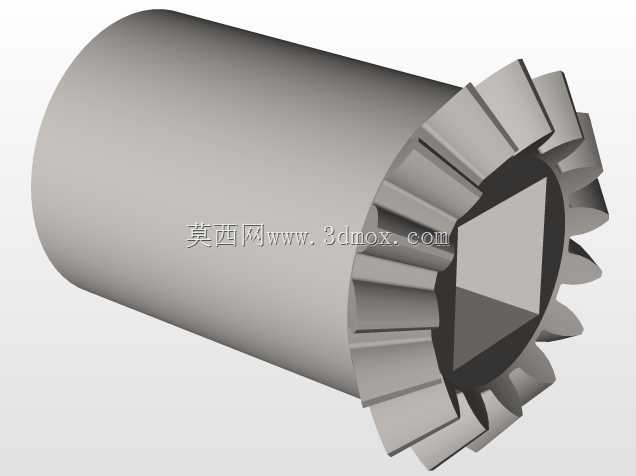

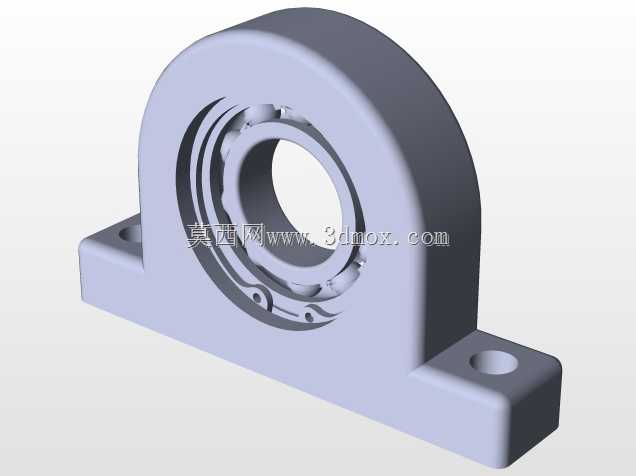

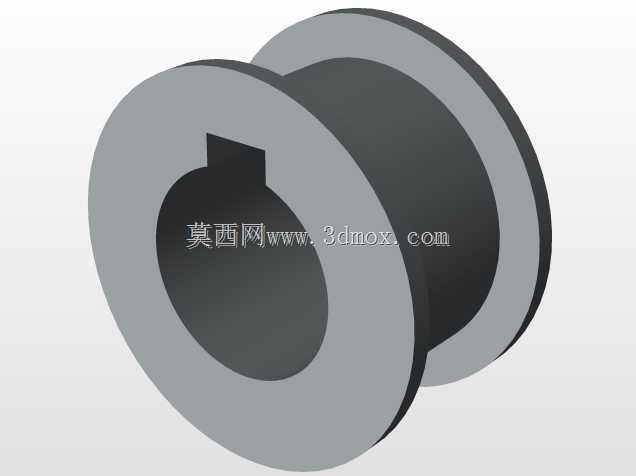

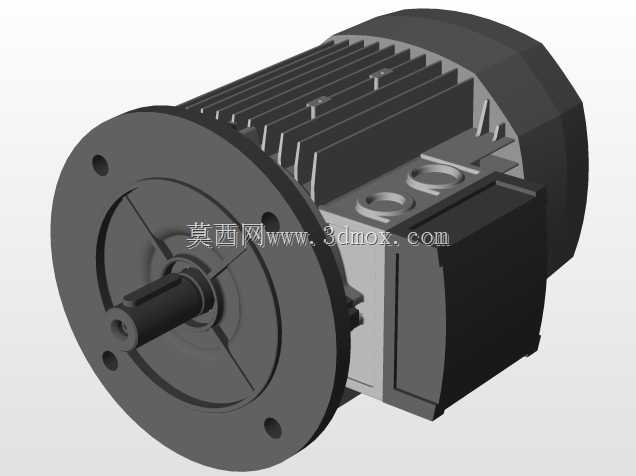

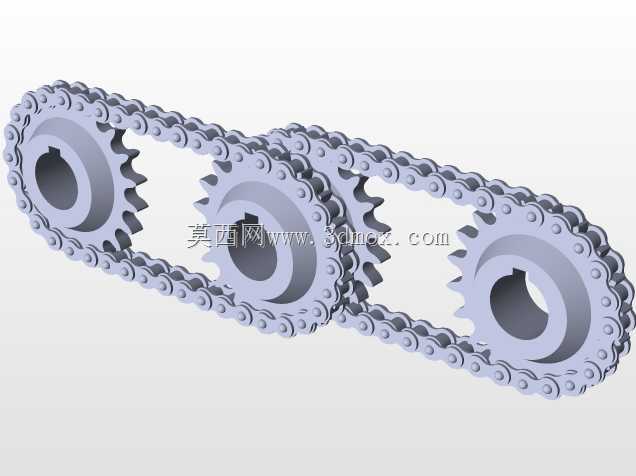

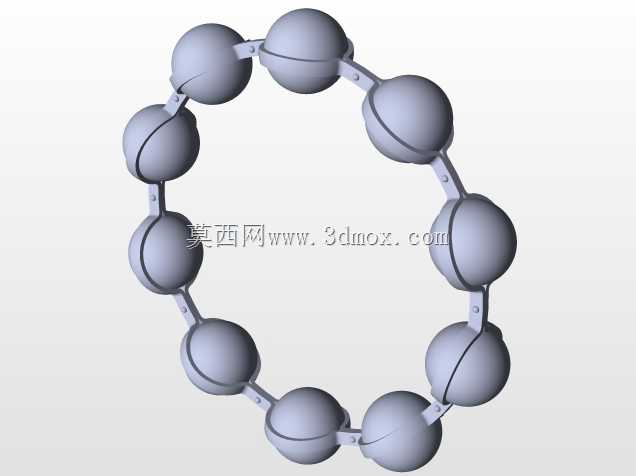

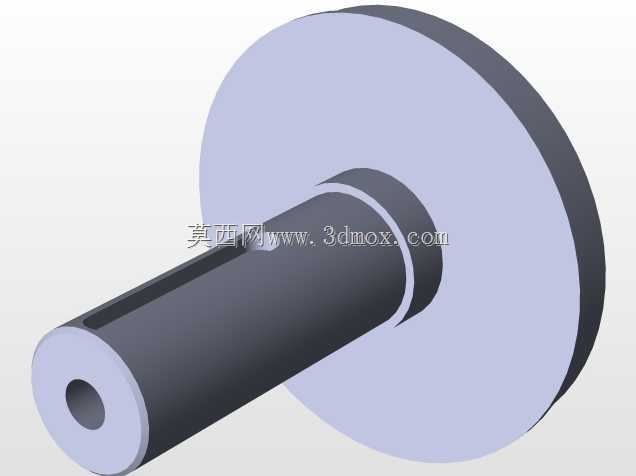

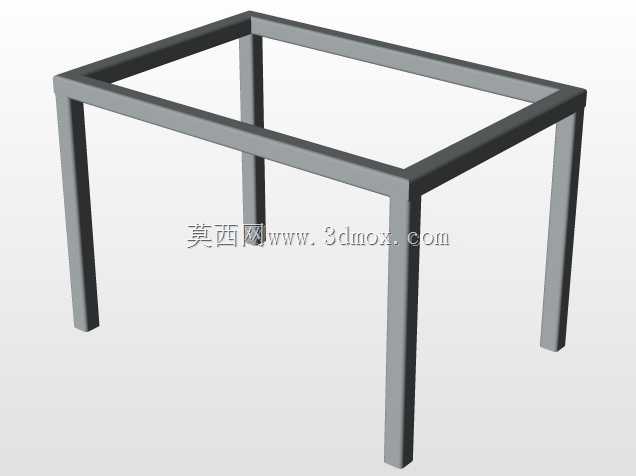

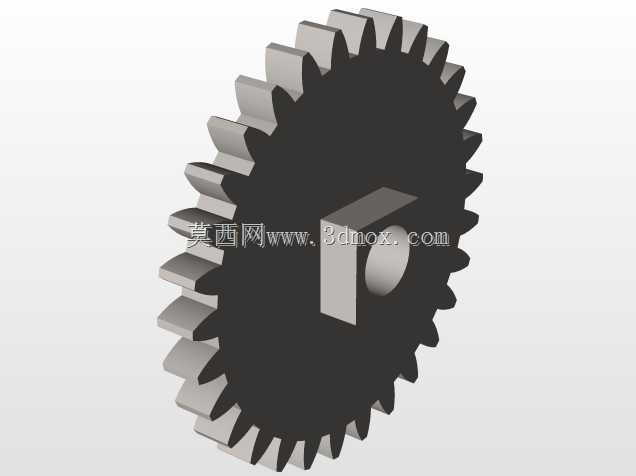

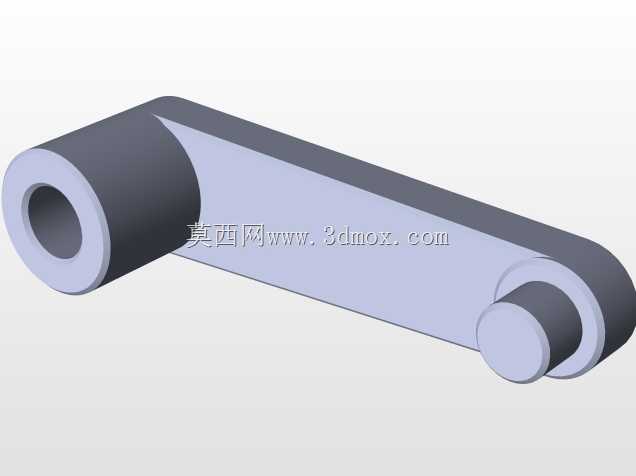

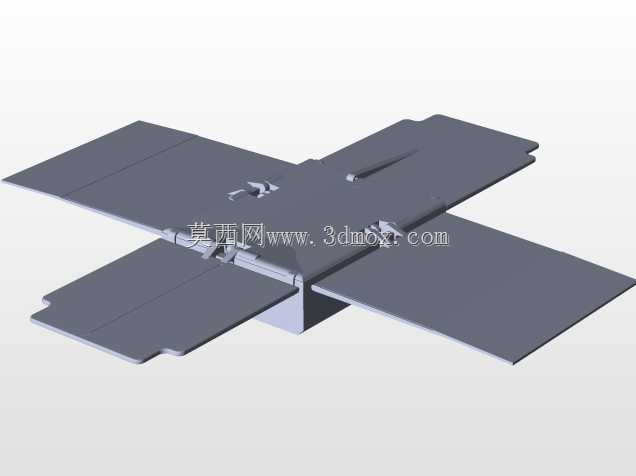

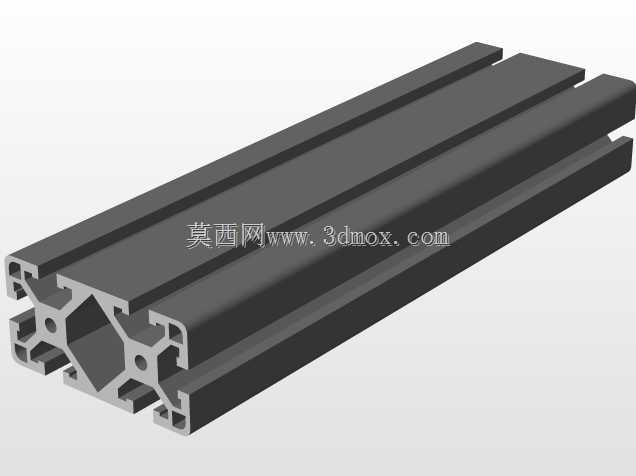

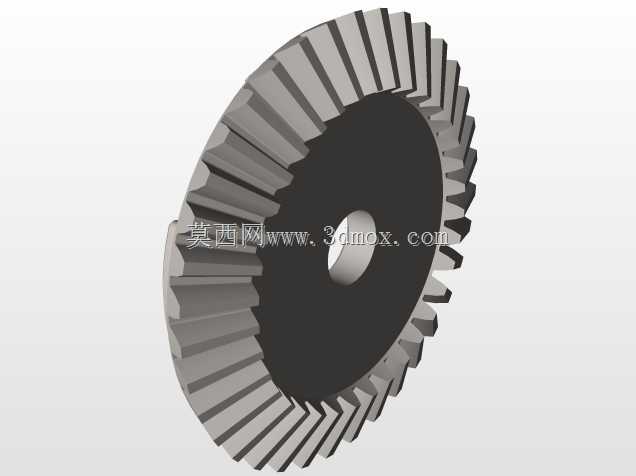

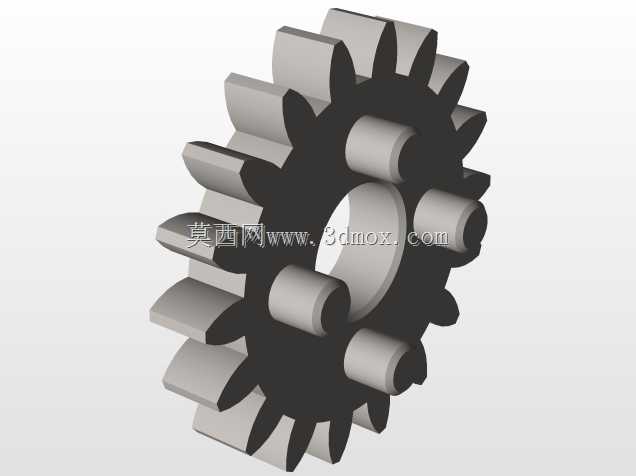

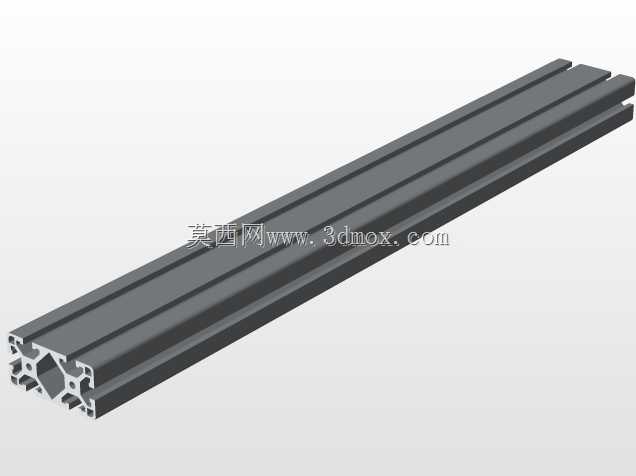

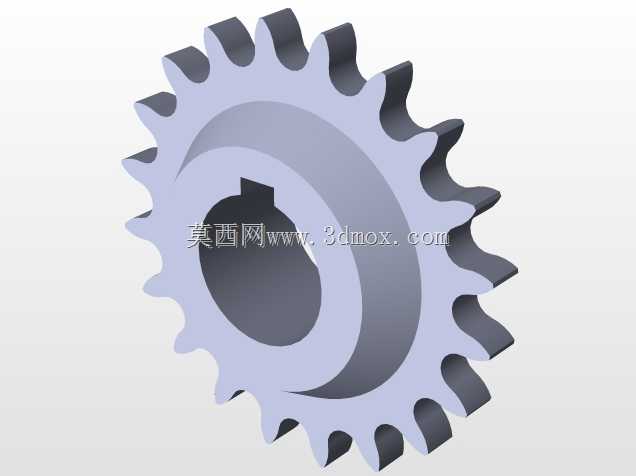

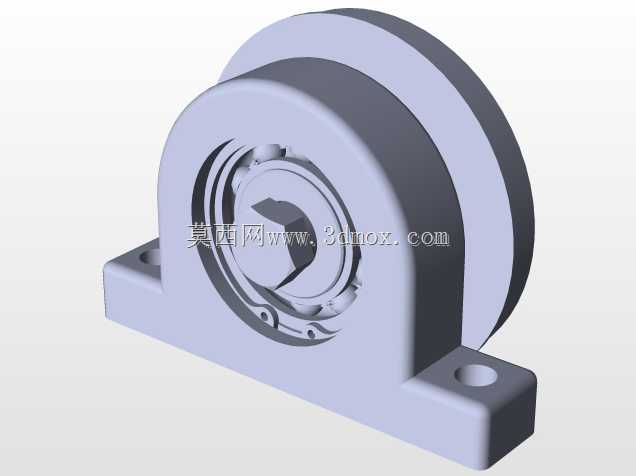

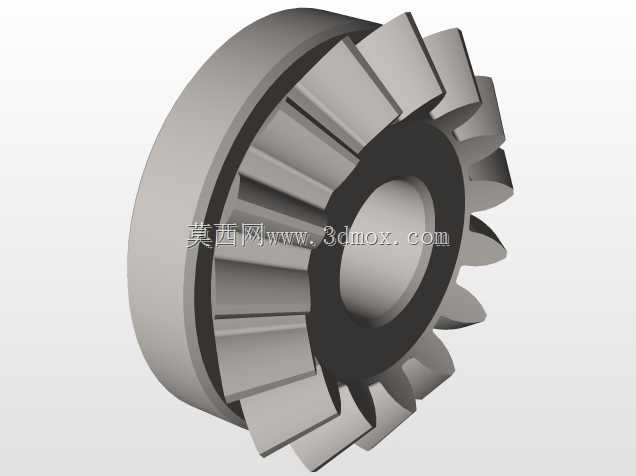

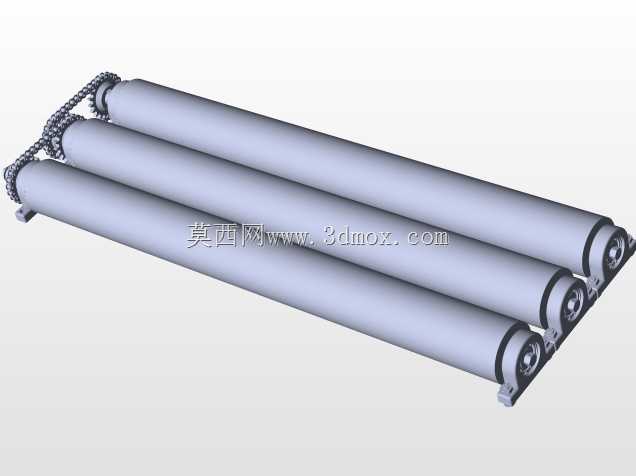

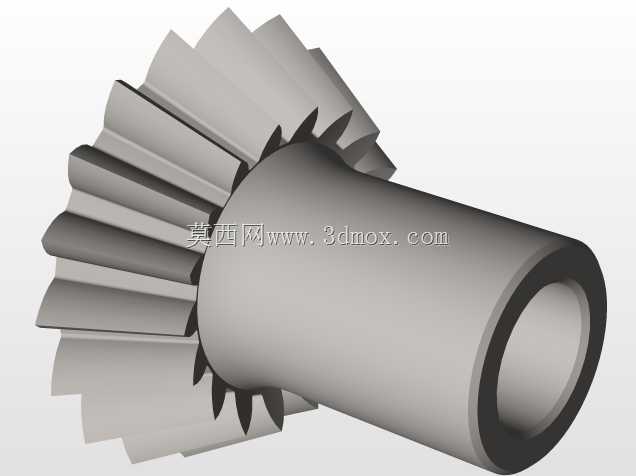

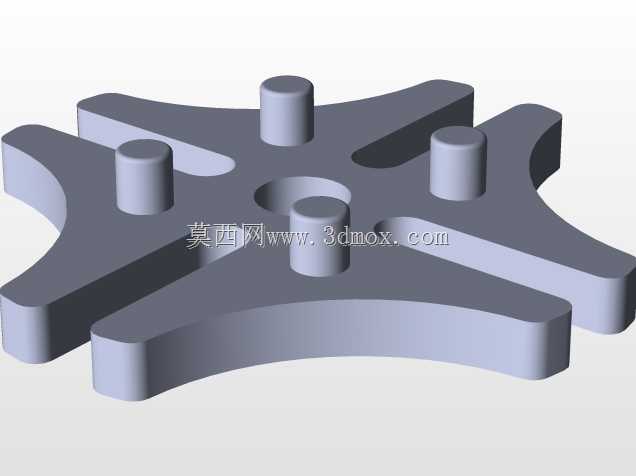

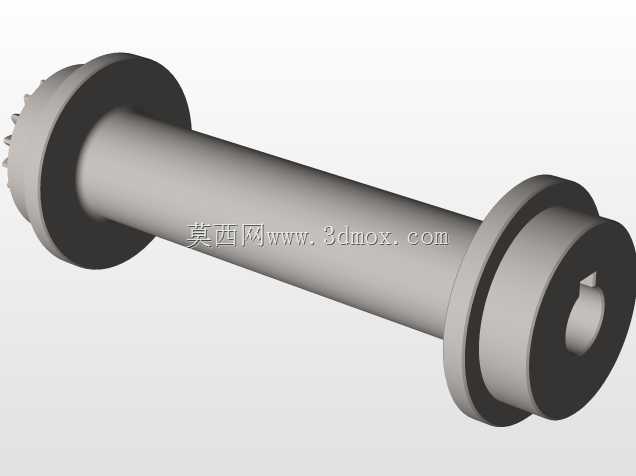

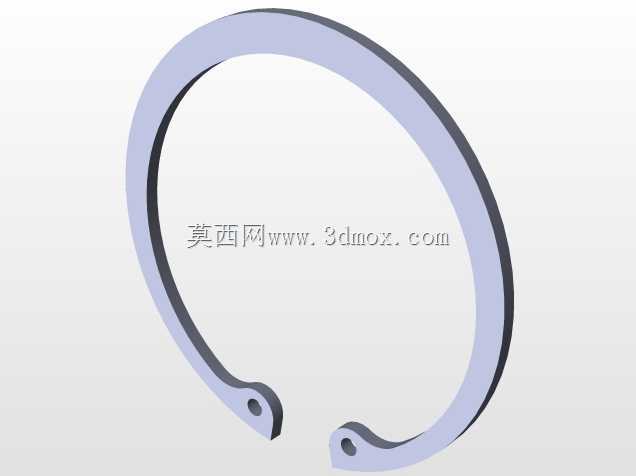

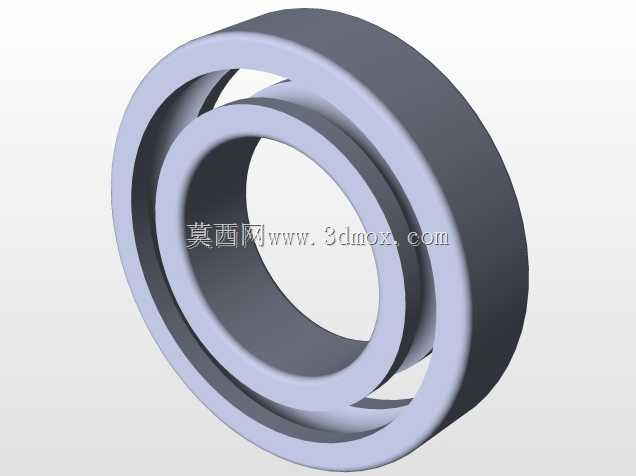

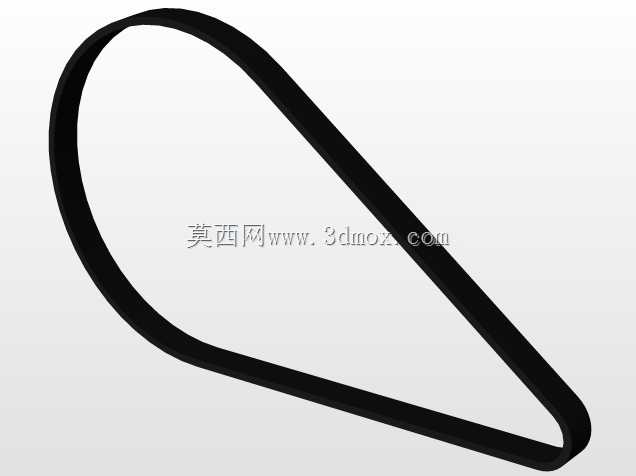

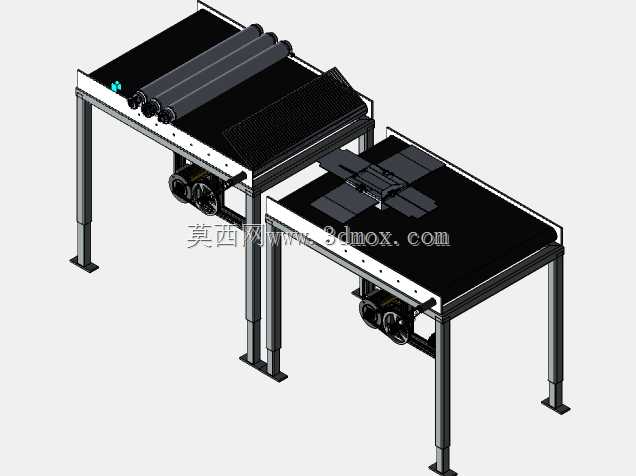

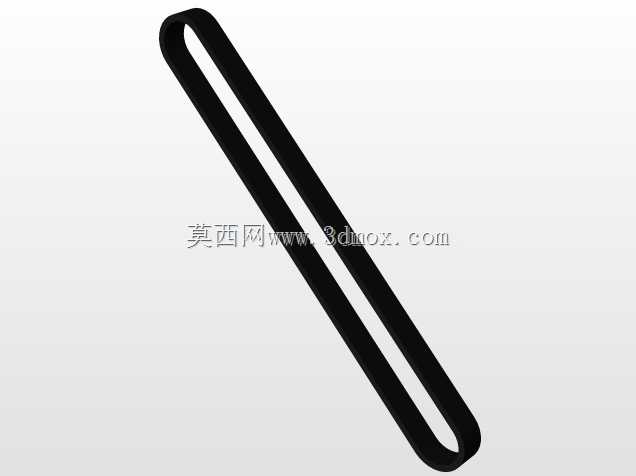

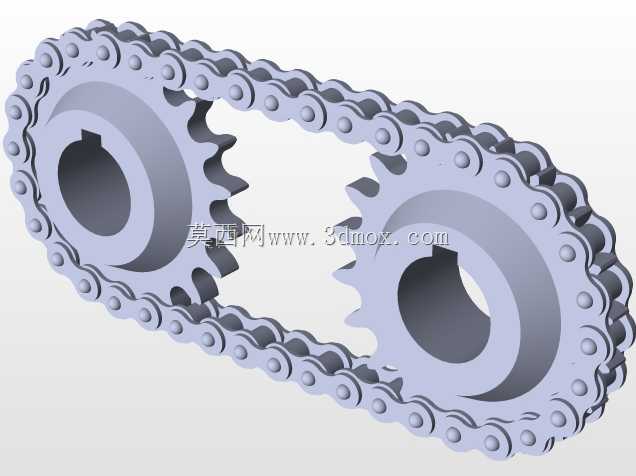

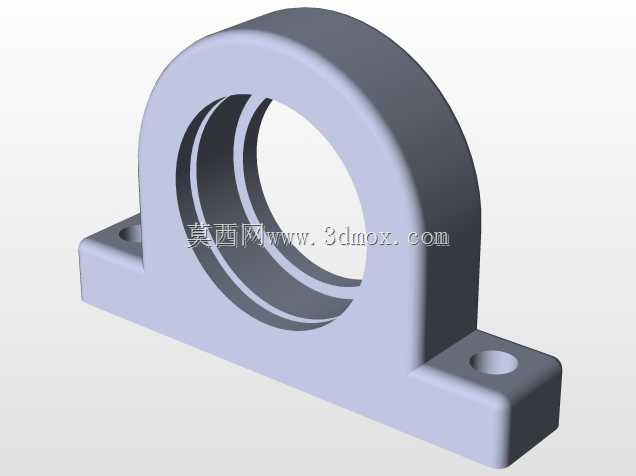

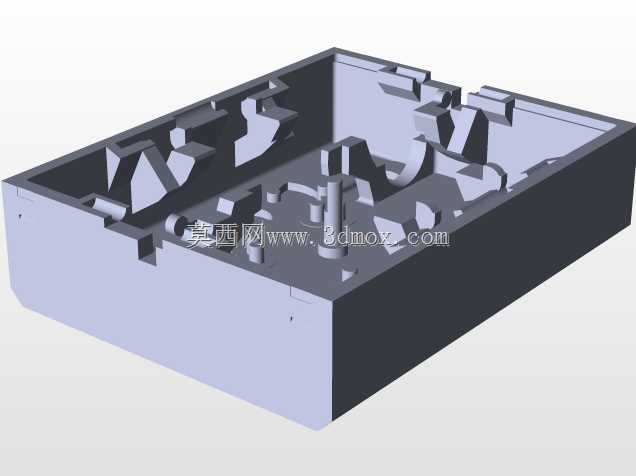

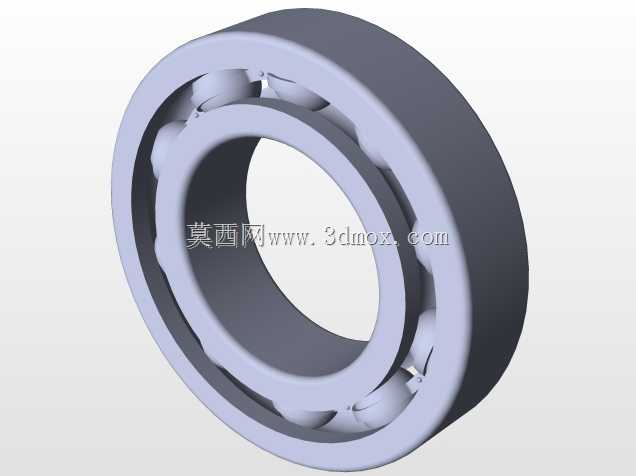

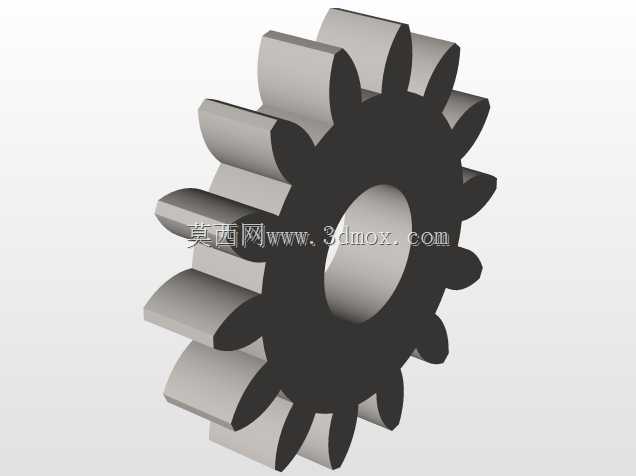

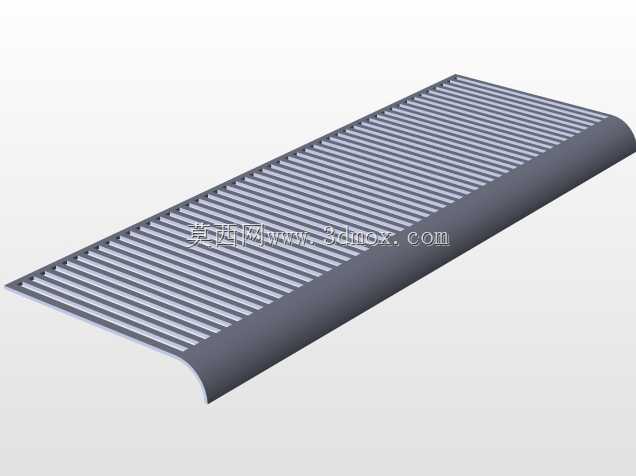

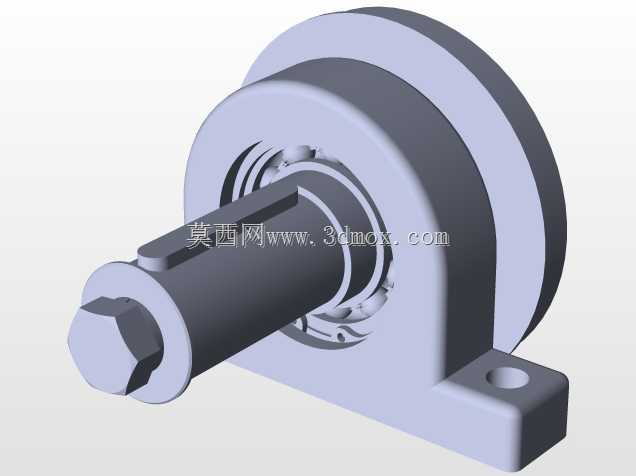

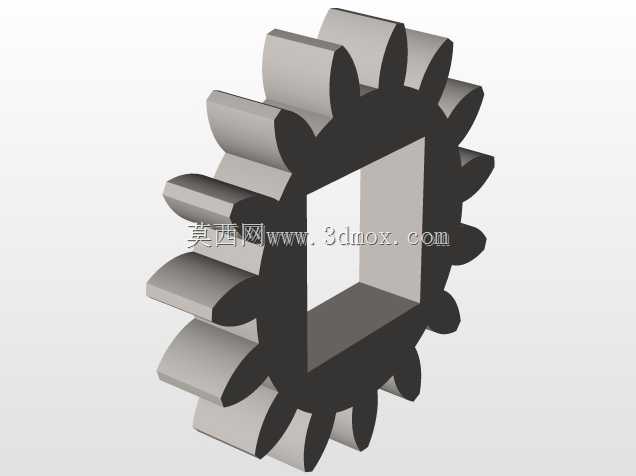

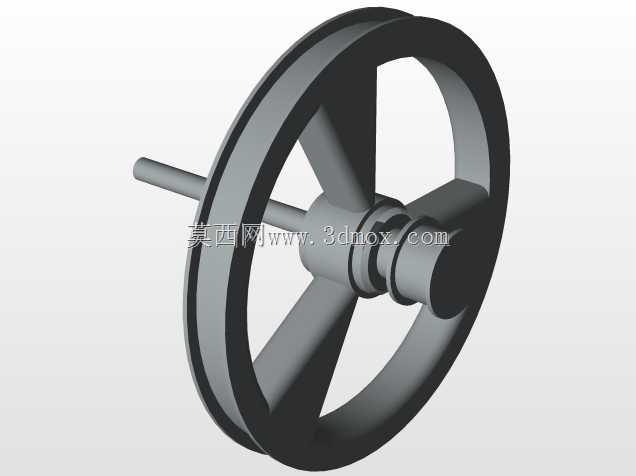

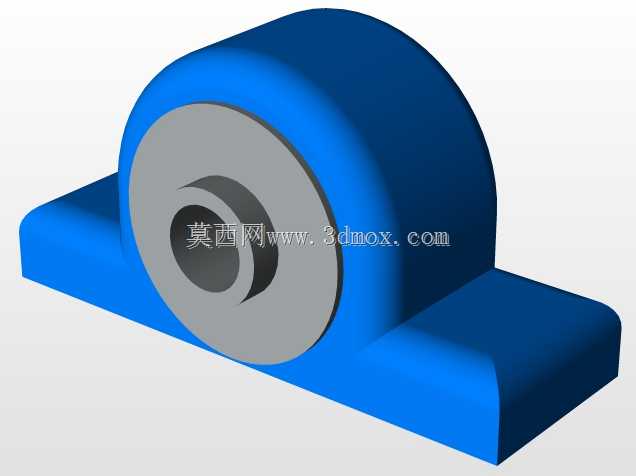

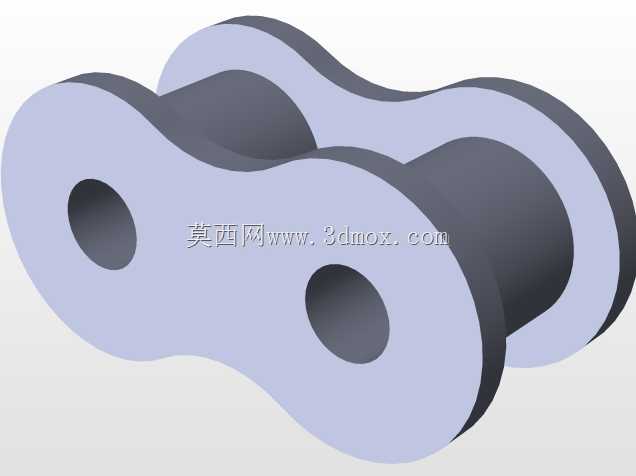

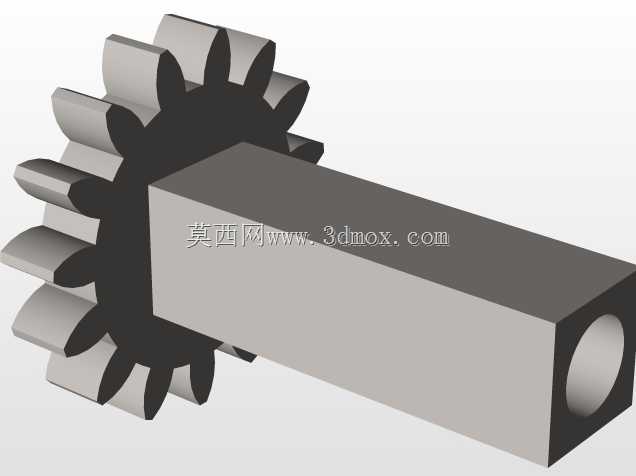

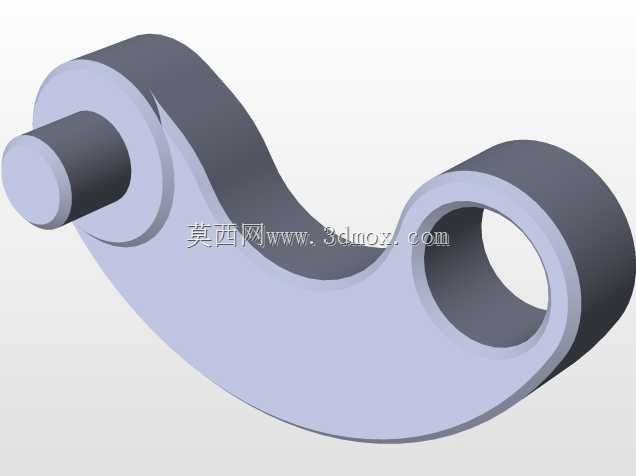

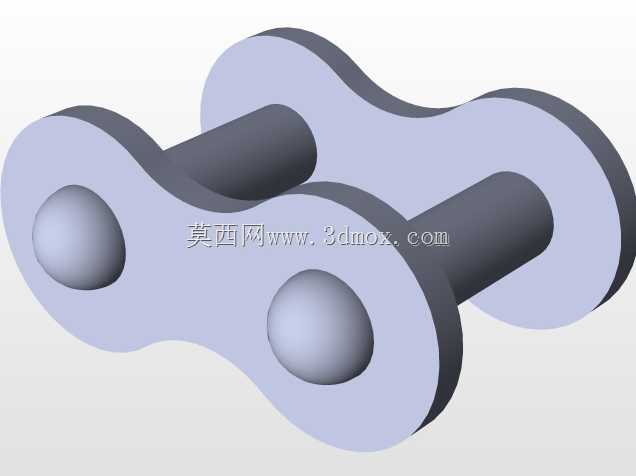

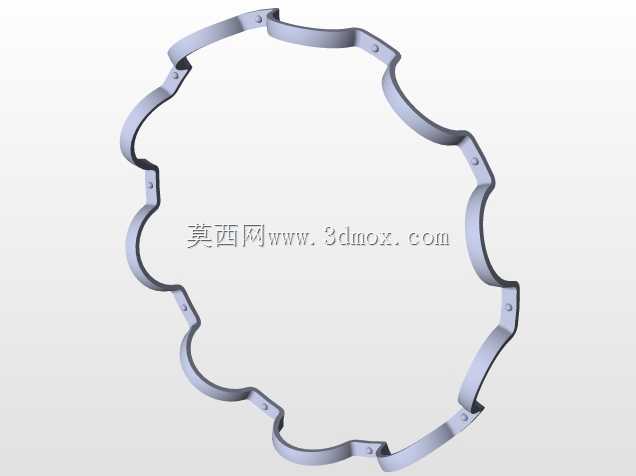

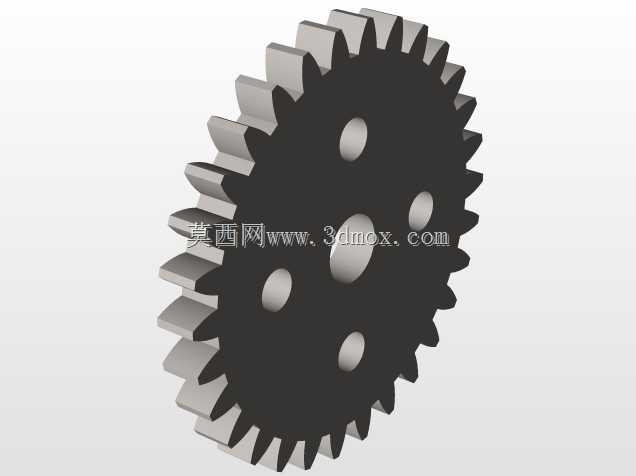

这套双段接驳式皮带输送结构，主要面向车间工序间的物料转序、成品下线转运场景设计，可衔接不同高度差的加工工位、检测工位或包装工位，解决单段输送线无法适配错位工位布局的问题，在3C电子组装、小型五金件加工、食品包装后段输送等场景中都能适配使用。设备采用两段独立的皮带输送单元错位排布，两段单元可根据现场工位布局调整相对位置，无需额外定制转接溜槽，就能实现物料在两个输送段之间的平稳过渡，避免小件物料在转接过程中出现卡滞、掉落的问题。每段输送单元都配置独立的驱动辊组与张紧结构，驱动部分布置在机架下方，不占用输送面上方的操作空间，同时方便后期维护时拆解检修驱动组件，张紧机构采用侧边可调式设计，无需拆解机架护板就能调整皮带张紧度，适配长期运行后的皮带蠕变伸长问题。机架采用方管焊接支腿搭配钣金折弯侧梁的结构，支腿底部配置可调脚杯，可在地面不平整的车间环境中调整整机水平度，调整范围覆盖±20mm的地面高度差，安装时无需额外做地面预埋处理，直接放置在硬化地面上就能完成固定。输送面采用平皮带结构，表面无凸起挡条，可适配平面类工件、盒装工件、托盘载具的输送需求，两段输送单元的输送速度可独立调整，可根据前后工位的节拍差匹配对应输送速度，前段可设置稍快速度拉开工件间距，后段可降速实现工件的密排收集，适配不同生产节拍的衔接需求。设计时充分考虑了安装边界，单段输送单元的宽度控制在常规人工操作的舒适取放范围内，两段接驳处的重叠长度经过反复校核，确保长度在150mm以上，避免工件在转接时出现下坠卡料的问题，机架下方预留了足够的走线空间，可容纳驱动电机的电源线、传感器控制线的布设，不会出现线缆外露剐蹭的问题。侧梁上预留了标准的T型槽安装位，后期可根据使用需求加装光电传感器、挡停机构、导向条等附件，无需在机架上重新打孔焊接，降低现场改造的工作量。支腿的安装孔位采用长圆孔设计，安装时可微调设备的前后左右位置，抵消地面放线时的尺寸误差，降低现场安装的对位难度。
