转弯式动力辊道输送线结构设计

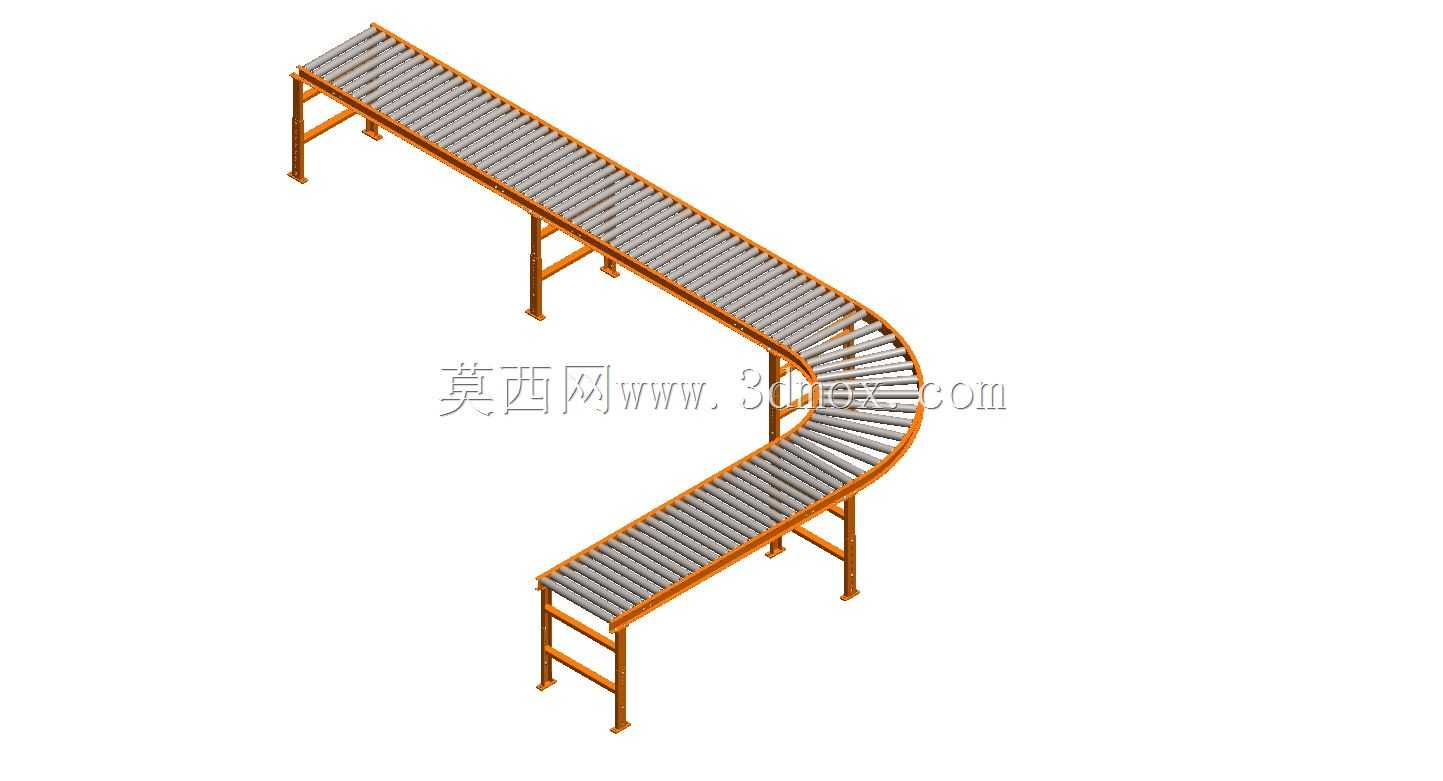

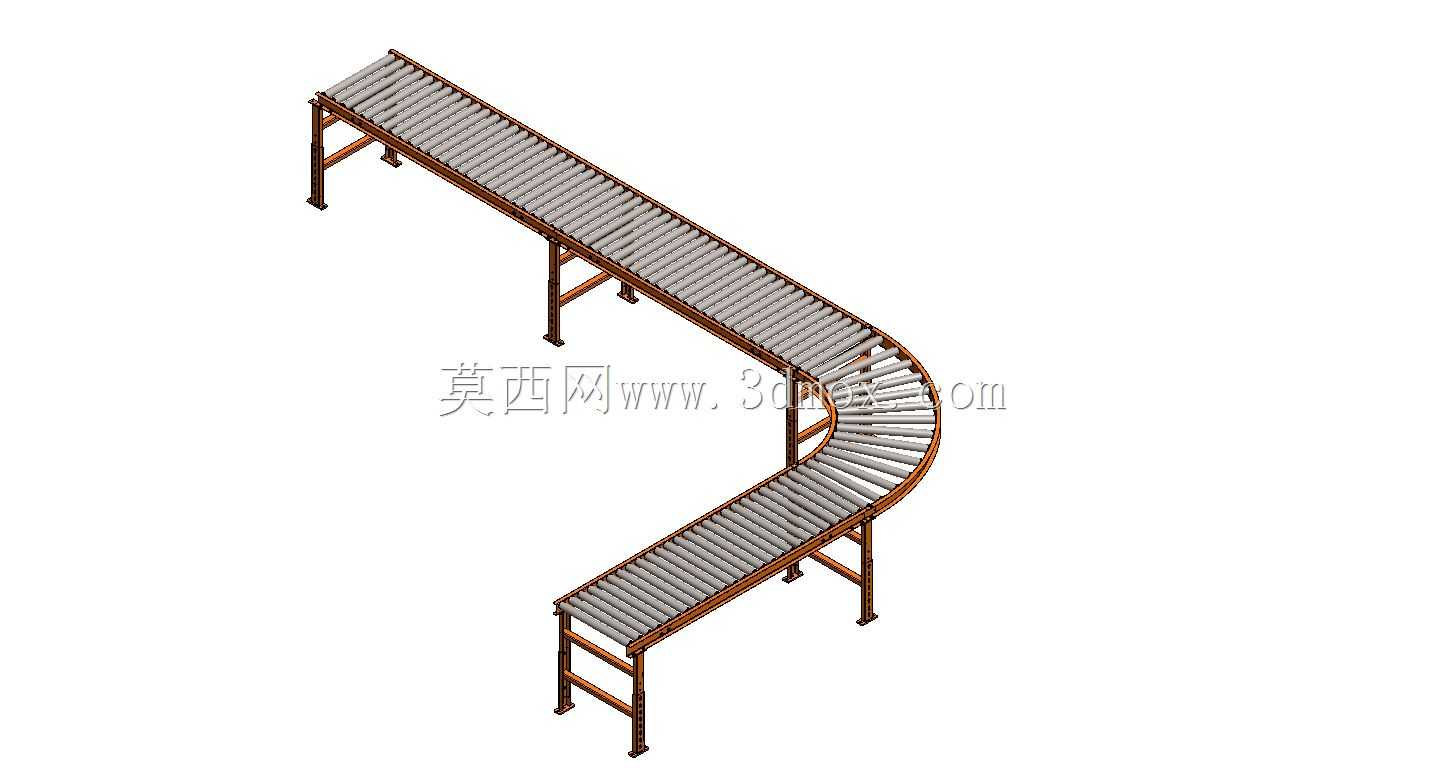

　　这款转弯式辊道输送结构，主要面向生产车间工序间物料转运、仓储物流分拣线、电商仓配周转环节的连续输送需求，可实现工件在平面内90度转向输送，衔接不同走向的直线输送段，避免人工转运带来的效率损耗与工件磕碰风险。从实际应用场景来看，这类结构常被布置在装配线末端与包装工位的衔接处、仓储区出入库输送路径的转向节点，也可配套在加工设备上下料端，完成工件在不同工位间的自动流转，适配箱装件、托盘载件、规则成型工件的输送，不适合散装、软质易卡滞的物料输送。

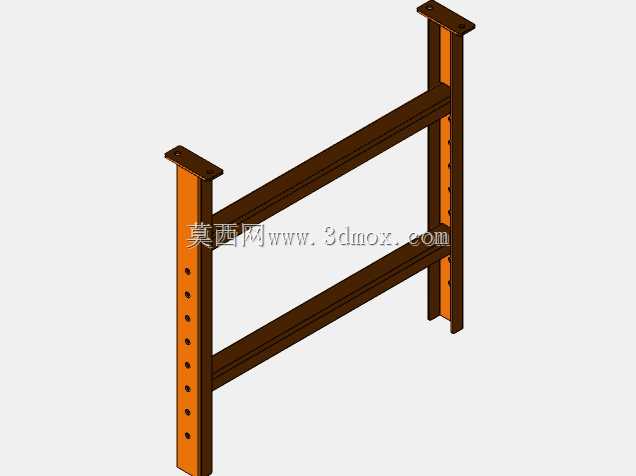

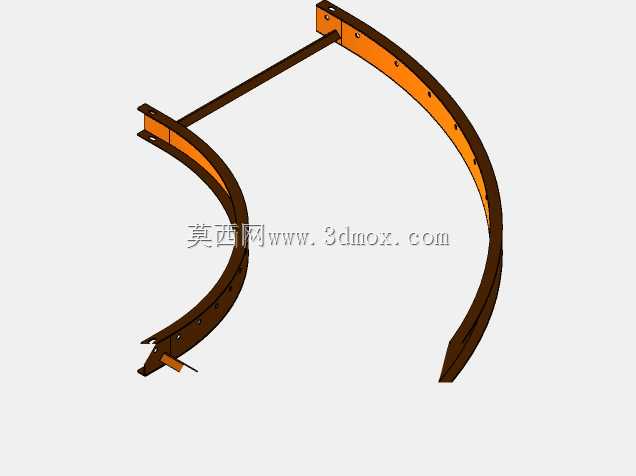

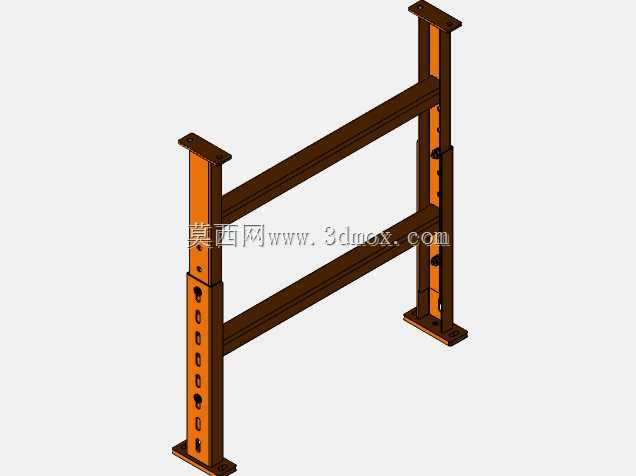

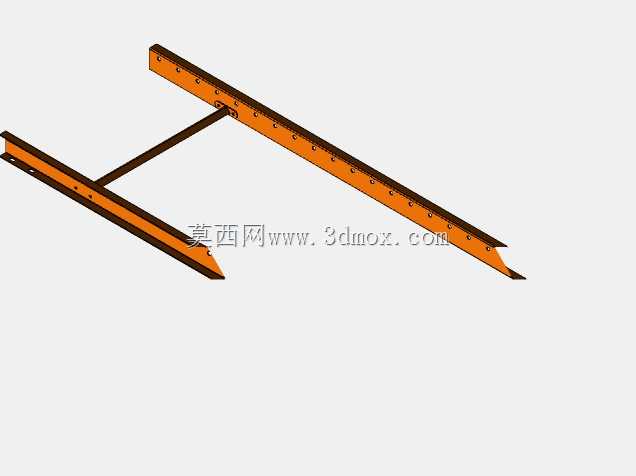

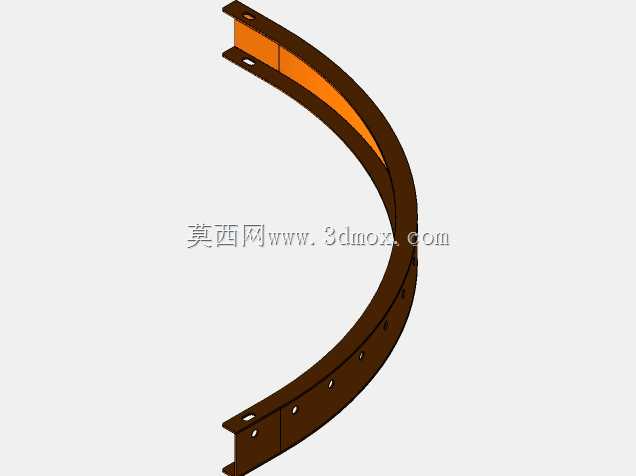

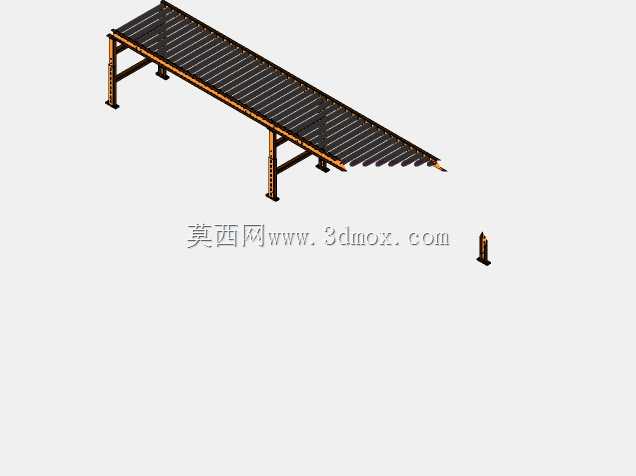

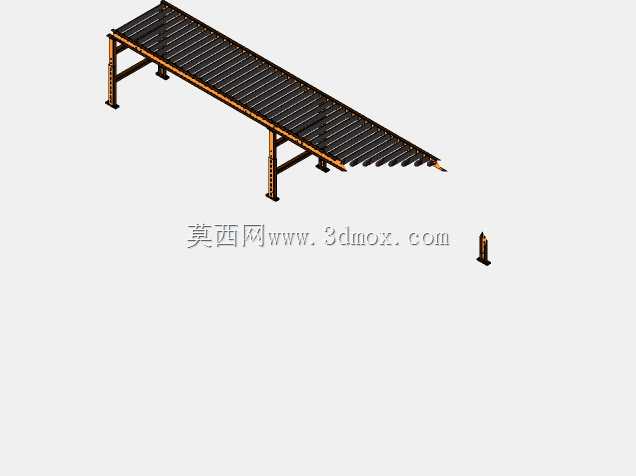

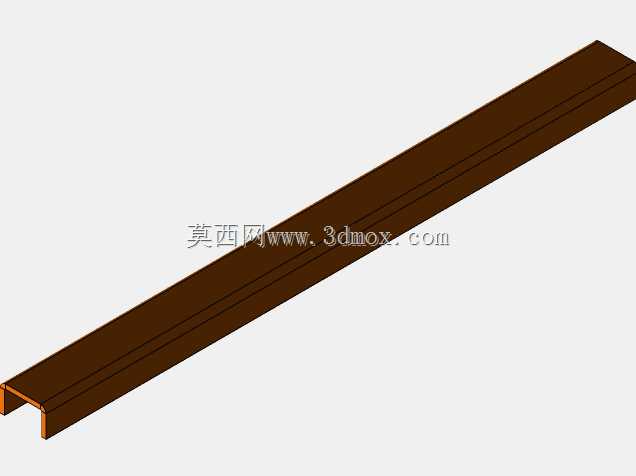

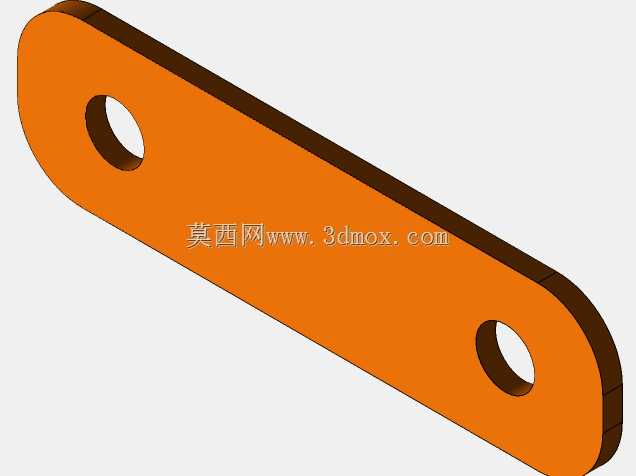

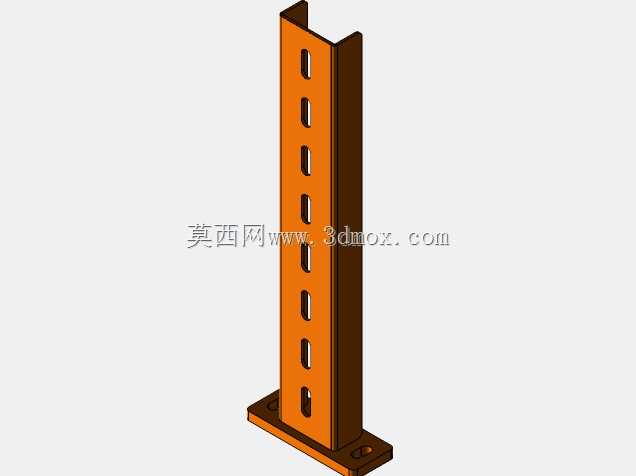

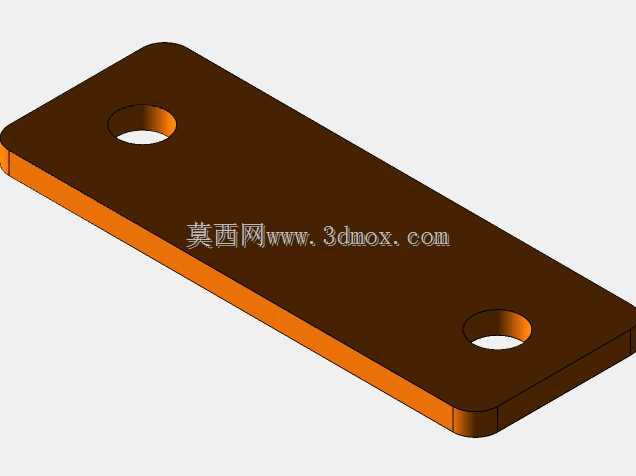

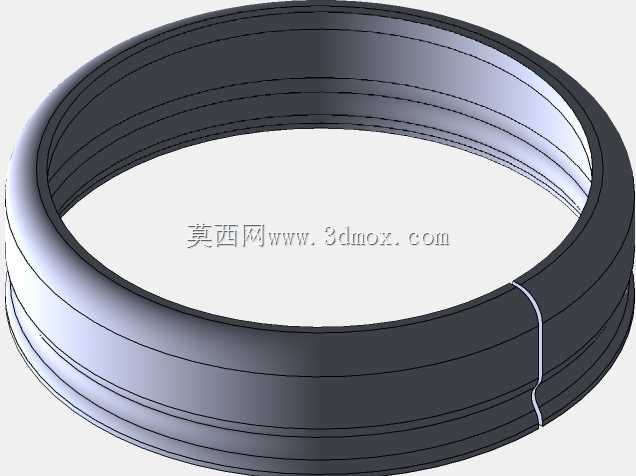

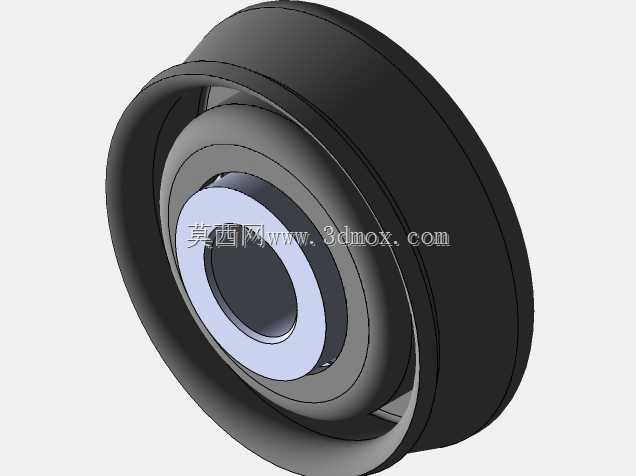

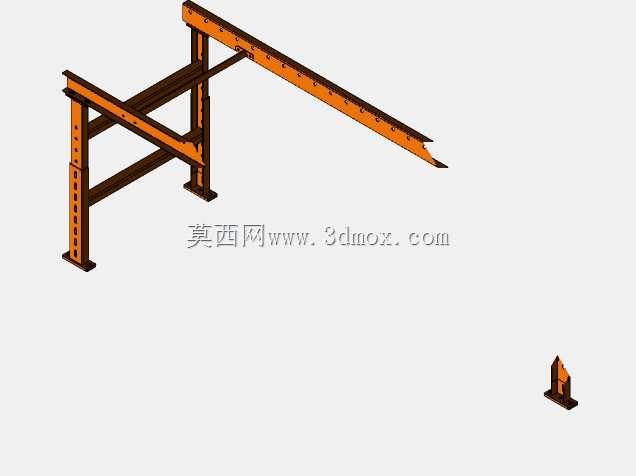

　　设计层面，整体采用分段式机架结构，直线段与转弯段采用模块化拼接思路，机架主体采用型钢焊接框架，支腿配置可调脚杯，可适配安装地面的不平整工况，调整整机水平度，避免辊筒面倾斜导致物料滑移跑偏。转弯段的辊筒采用锥形辊设计，锥度根据转弯半径匹配计算，保证输送过程中物料在转弯段内外侧线速度匹配，不会出现物料卡滞、甩偏的问题，辊筒间距根据常规输送物料的最小底面尺寸设定，保证输送过程中物料底面始终有至少三根辊筒支撑，避免物料下陷卡滞。

　　功能特性上，该结构依靠辊筒转动承载并输送物料，可根据实际需求配置动力驱动段与无动力自流段，动力段可采用单电机链轮传动带动整段辊筒同步转动，传动结构布置在机架侧边，加装防护罩避免杂物卷入传动机构。两侧配置挡边结构，防止物料在输送尤其是转弯过程中从侧边滑落，挡边高度可根据输送物料的高度调整，避免过高挡边影响物料取放。

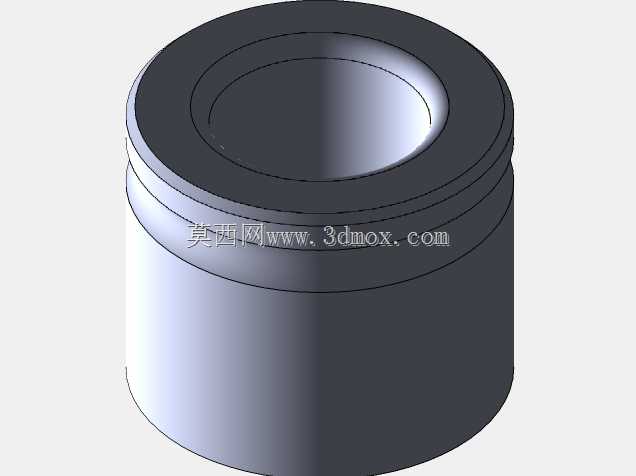

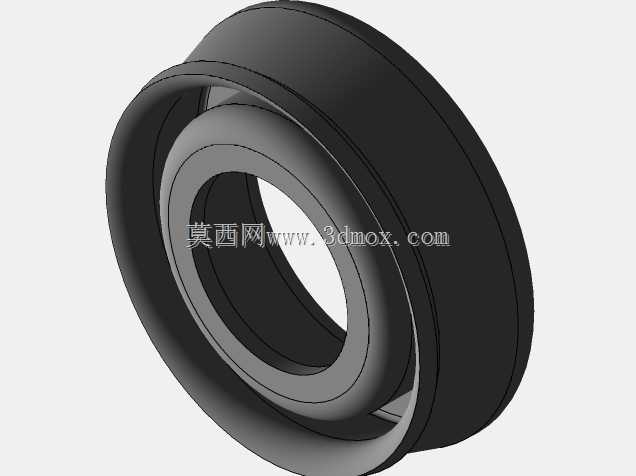

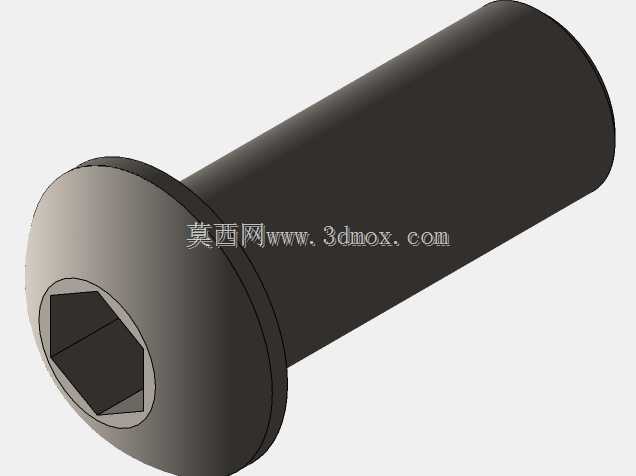

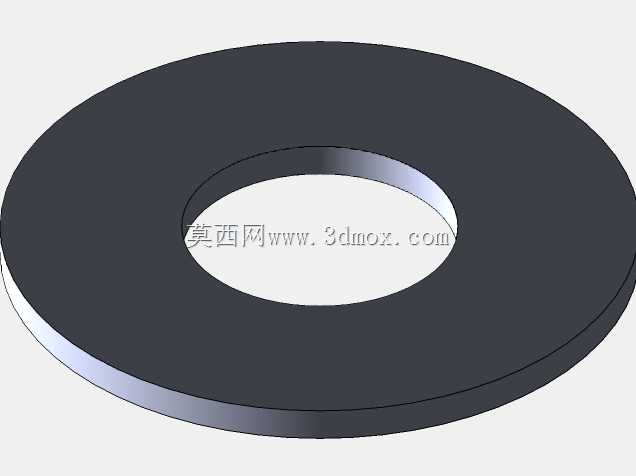

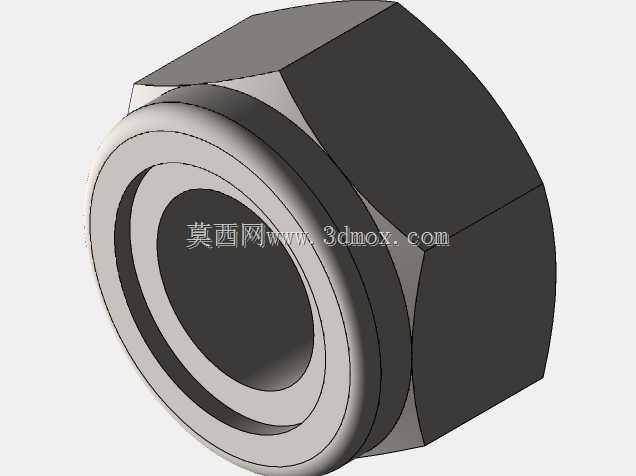

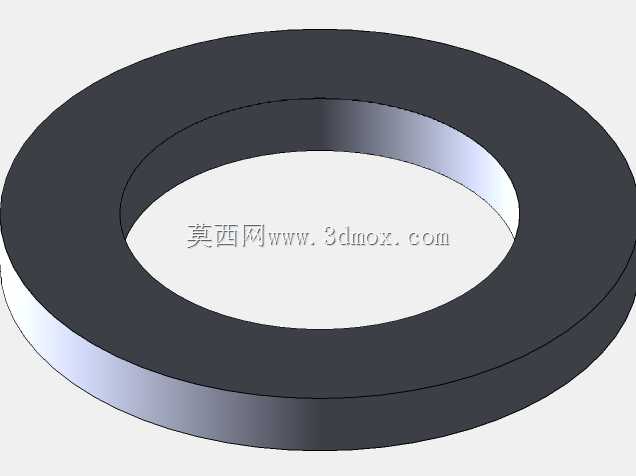

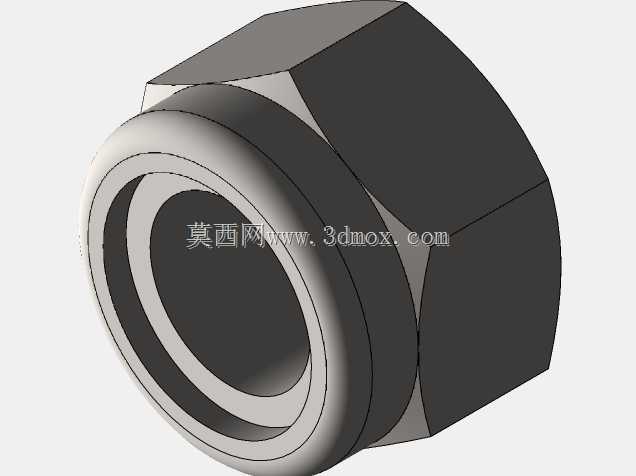

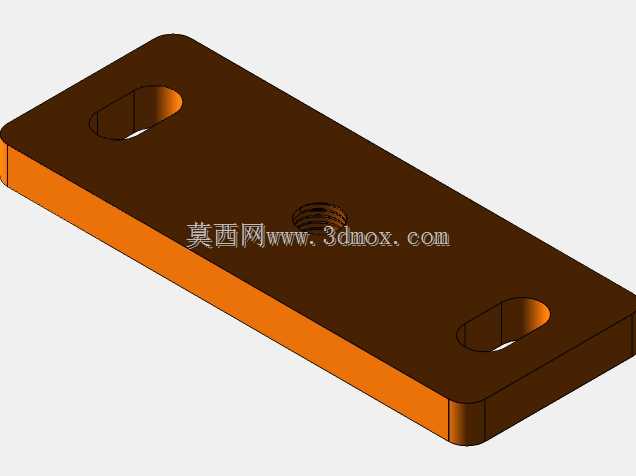

　　安装边界方面，整机的直线段长度、转弯半径可根据现场布局灵活调整，支腿高度可在一定范围内调节，适配不同工位的作业高度需求，安装时需保证各段机架拼接处的辊筒面高度差控制在允许范围内，避免物料经过拼接处时出现卡顿，传动部分张紧度需调整至合适区间，保证传动平稳无异常噪音。日常维护中仅需定期对辊筒转动轴承、传动链轮加注润滑脂，检查辊筒表面磨损情况即可，整体结构维护成本低，运行稳定性强，可适配长时间连续生产的输送需求。在建模过程中，各部件的装配关系完全按照实际生产的装配工艺设定，辊筒与机架的安装位、传动件的配合间隙都参考实际工程公差设定，可直接作为同类设备设计的参考原型，也可用于方案展示时的布局演示。
