长柄直动式小型微动限位开关结构

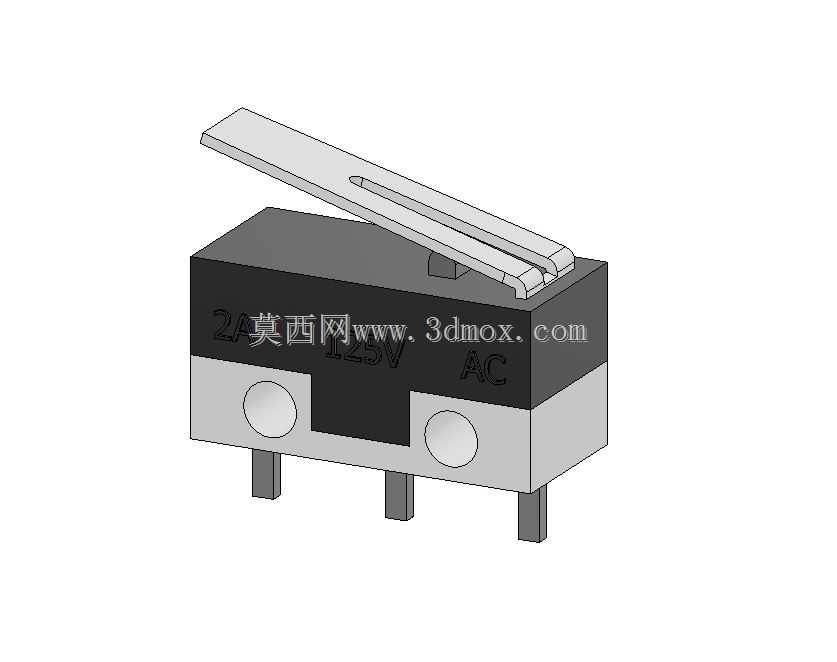

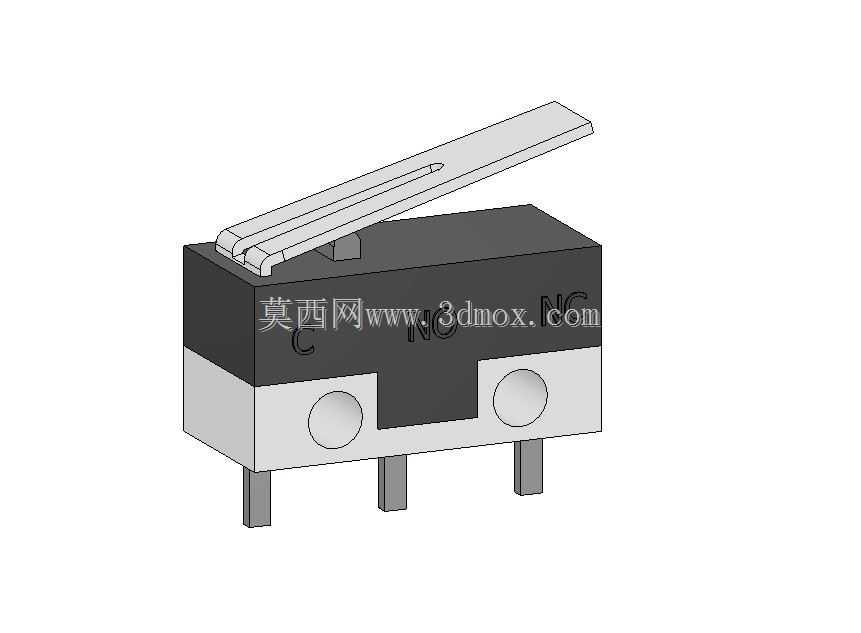

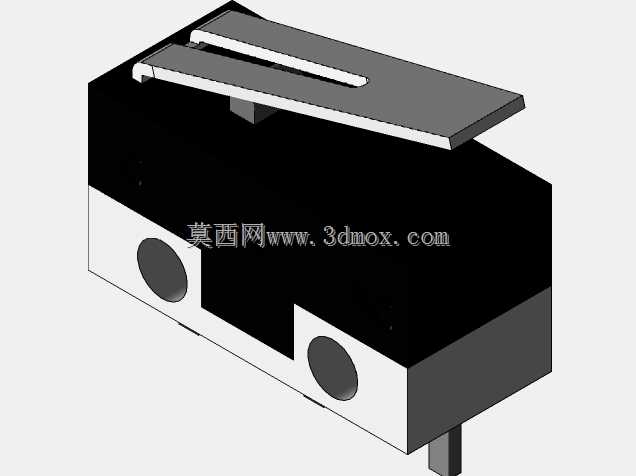

这类带长触发柄的微动限位开关，在轻工自动化生产线、小型机电设备、3D打印设备、家电内控结构里的应用覆盖率极高，核心作用是通过机械触碰完成行程位置判定、极限位置断电保护、工件到位信号触发，属于小体积控制类元件里用量极大的品类。不同于滚轮式、柱塞式的限位触发结构，这款长直柄的触发摆臂可以适配更大的触碰行程差，不需要触发件精准对准触点位置，只要设备运动部件在摆臂摆动范围内接触柄身，就能带动内部触点完成通断切换，对安装位置的公差容忍度更高，很适合用在小型输送线的工件到位检测、抽屉类结构的开合位置判定、小型执行机构的极限位置限位场景里。从结构设计逻辑来看，这款开关采用上下分层的壳体结构，下半部分为基座，集成三个直插式接线引脚，引脚间距符合常规微动开关的通用安装尺寸，引脚伸出基座的长度满足波峰焊、手工焊的常规操作空间，不需要额外定制接插件就能适配多数PCB板的安装孔位；基座上的两个圆形定位凸台，既可以在壳体扣合时完成上下壳的精准对位，也能作为安装时的定位基准，配合引脚插入安装孔后，不需要额外打胶或者加装固定卡扣就能完成初步定位，降低装配环节的操作难度。上半部分壳体为触点容纳腔，摆臂通过转轴固定在壳体顶端，转轴位置做了限位结构，限制摆臂的最大摆动角度，避免超程按压导致内部弹片发生塑性变形，摆臂本身采用薄型长直结构，触发端做了圆弧过渡处理，被运动部件触碰时不会产生卡滞、刮擦的问题，触发力控制在常规微动开关的标准区间，既不会因为触发力过小导致误触发，也不会因为触发力过大影响运动部件的正常行程。开关内部采用常开常闭双触点设计，额定通断能力满足2A 125V AC的控制回路使用需求，不需要额外加装中间继电器就能直接驱动小型电磁阀、指示灯这类低功率负载，简化外围控制回路的布线结构。安装边界上，这款开关的整体外形尺寸适配常规小型微动开关的安装位，三个引脚的排布、壳体的长宽高尺寸都和市面同规格长柄微动开关保持通用互换性，设备维护更换时不需要重新调整安装孔位或者修改触发结构的触碰位置，能直接替换同规格的现有元件，降低备件储备的品类压力。在建模过程中，壳体的分模线位置、摆臂的转轴配合间隙、引脚的插拔公差都按照实际量产零件的公差要求做了预留，摆臂的摆动角度范围和实际产品的动作行程保持一致，能直接用于设备的虚拟装配干涉检查，提前验证触发结构和开关摆臂的触碰位置是否合理，避免实际装配时出现触发不到位或者超程压坏开关的问题。
