M6规格圆头内六角带帽螺钉结构设计

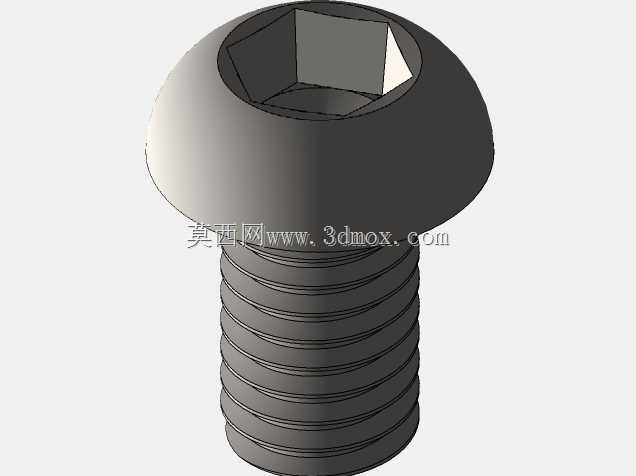

在各类机电设备装配、非标工装搭建、小型五金构件连接场景中，这类圆头带帽内六角螺钉的使用频次极高，区别于沉头螺钉需要预先加工沉孔的安装要求，圆头结构的螺钉可直接在平整安装面完成锁紧，无需额外处理安装面的沉台结构，能大幅降低薄板类构件、塑料外壳、铝合金型材框架的前期加工成本。从结构设计逻辑来看，这款螺钉采用圆头带帽的头部构型，头部顶面预留标准内六角驱动槽，相比十字槽、一字槽的驱动结构，内六角槽可承受更大的锁紧扭矩，装配过程中不易出现滑牙、槽口崩损的问题，适合需要一定预紧力的连接场景，同时圆弧形的头部外缘没有尖锐棱角，安装完成后外露的头部不会划伤操作人员或相邻管线，在设备外护板、电气柜门板、消费类电子外壳的外露连接场景中优势明显。尺寸边界上，这款螺钉公称直径为M6，螺杆有效长度为10mm，属于短规格紧固件，适合两层总厚度在6-8mm之间的构件连接，安装时需匹配公称直径6mm的光孔或预制M6内螺纹孔，头部直径大于螺杆直径，自带的法兰式帽檐结构可在锁紧时增大与被连接件表面的接触面积，降低接触面的压应力，避免在软质材料比如亚克力、薄铝板、工程塑料表面压出凹痕，同时也能起到一定的防松限位作用，减少振动工况下螺钉出现松动移位的概率。建模过程中需要重点关注几个核心结构的参数匹配：内六角槽的深度与对边尺寸需符合通用紧固件的标准公差，保证标准内六角扳手可以顺利插入，不会出现卡滞或间隙过大的问题；螺杆部分的螺纹牙型采用公制标准60度三角螺纹，牙距为1mm，螺纹收尾处的退刀结构需做平滑过渡，避免应力集中导致螺杆在锁紧过程中从螺纹根部断裂；头部与螺杆衔接的位置需做小半径圆角过渡，减少热处理及装配过程中的应力集中点，提升螺钉的整体抗剪切、抗拉伸性能。在实际选型应用中，这类短规格圆头内六角螺钉常被用于小型传感器安装、气动元件固定、设备走线槽连接、3D打印机框架装配等场景，由于头部外露时的圆弧造型相对美观，也常被用于对外观有一定要求的民用设备、桌面级机电产品的外露连接部位，装配时可搭配平垫、弹垫进一步提升防松性能，在有防腐要求的使用场景中，也可根据实际工况选择对应表面处理的同结构螺钉，无需调整安装孔位的尺寸参数即可直接替换。
