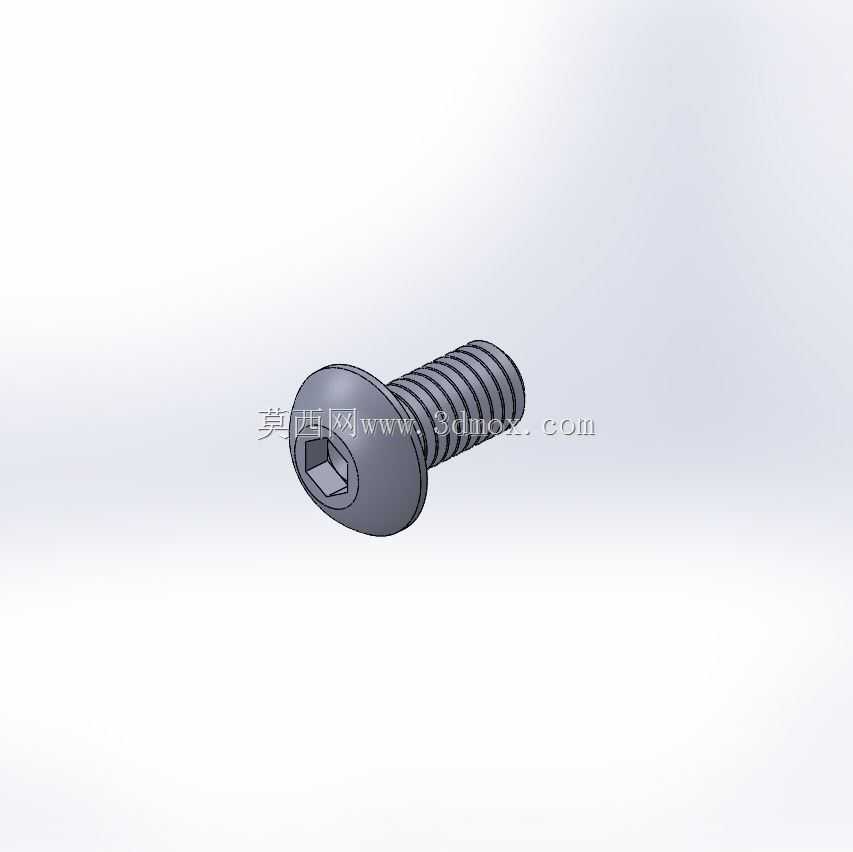

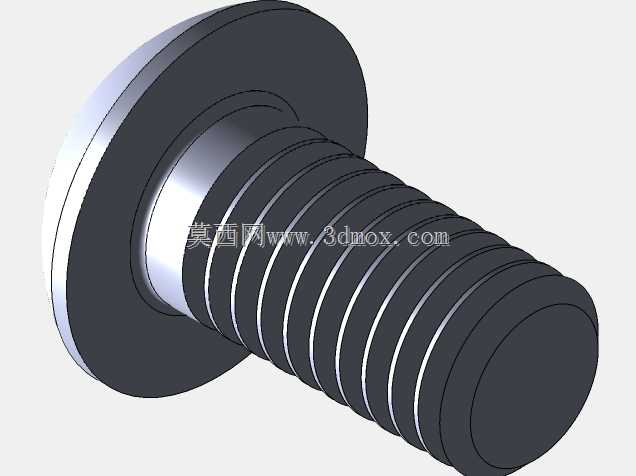

M4内六角盘头紧固螺钉三维结构

这款内六角盘头螺钉，是小规格紧固件里应用极广的品类，日常做小型自动化模组、消费电子金属壳体、3D打印机运动结构、小型工装夹具的装配时，经常会用到这个规格的件。做结构设计时选这款螺钉，首先要明确它的安装边界：公称直径M4，螺距0.7mm，有效螺纹长度8mm，盘头的头部直径要比同规格沉头螺钉大，压紧接触面更宽，不需要在被连接件上加工沉孔，直接在光孔位置穿入锁紧即可，适合薄板件、表面不允许做沉孔加工的装配场景，比如铝型材框架的外置附件安装、钣金护板的快速固定，都能靠盘头的大接触面分散压紧力，避免薄板被压出凹痕甚至变形。

头部采用内六角驱动的设计思路，和十字槽、一字槽的盘头螺钉比，内六角槽能承受更大的锁紧扭矩，装配时用对应规格的内六角扳手施力，不容易出现滑牙、槽口拧花的问题，不管是手动装配还是自动化电批锁付，都能保证锁紧力的一致性，适合有一定预紧力要求的连接位置，比如小型导轨的侧压块固定、传感器安装支架的锁紧，不会因为设备运行的轻微震动出现松脱。

建模时要注意几个容易出错的细节：螺纹段的收尾部分要做符合加工实际的退刀结构，不能直接把螺纹切到头部贴合面，否则实际装配时会出现螺纹干涉，螺钉没法完全压紧被连接件；内六角槽的深度要符合通用紧固件的公差要求，槽口边缘要做微小的倒角，既方便扳手快速插入对位，也能避免热处理或者电镀时的应力集中导致槽口崩裂；盘头的下表面和螺杆轴线的垂直度要控制在合理公差范围内，不然锁紧时会出现头部偏斜，压紧力不均的问题，长期受震动载荷容易松脱。

实际选型时要注意，这款螺钉的螺纹长度是8mm，装配时要计算被连接件的总厚度，预留2-3个螺距的螺纹啮合长度，保证和内螺纹孔的咬合强度足够，不要出现啮合牙数太少导致滑牙的情况；如果是用在有震动的运动部件上，还可以配合平垫或者轻载型防松垫圈使用，进一步提升连接可靠性，盘头的大接触面也能让垫圈的受力更均匀，不会出现垫圈压偏的情况。
